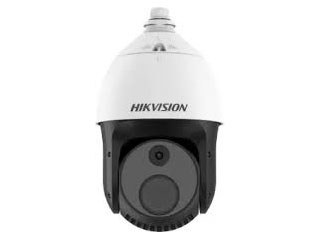

DS-2TD4228-10/S2 Caméra PTZ thermique bi-spectre 4MP 32x 256×192

DS-2TD4228-10/S2 : la caméra PTZ thermique bi-spectre qui sécurise plus vite, plus loin, plus sûrement

La DS-2TD4228-10/S2 Caméra PTZ thermique bi-spectre 4MP 32x 256×192 de Hikvision combine un module thermique 256×192 (objectif 10 mm, angle 18°) et une caméra optique 4 MP pour une surveillance 24/7 imparable. Grâce au zoom optique 32×, au PTZ ultra-rapide et aux algorithmes de détection intelligents, elle identifie les menaces dans l’obscurité, la fumée ou les intempéries, tout en offrant une vidéo fluide et détaillée. Mesure de température, détection d’incendie, IR jusqu’à 100 m, IP66 et compatibilité ONVIF assurent une intégration fiable pour sites industriels, périmètres et infrastructures critiques.

Vision bi-spectre 24/7, même dans l’obscurité totale

La DS-2TD4228-10/S2 associe une image thermique 256×192 (sortie jusqu’à 1280×720) et un canal optique 4 MP (2688×1520) pour voir au-delà de la lumière visible. La scène reste lisible dans la nuit, le brouillard ou la fumée grâce au débrumage algorithmique, au WDR 120 dB et aux modes white hot/black hot. Le mode image-en-image facilite l’identification instantanée en fusionnant les avantages thermique et optique, sans perte de contexte ni de détails critiques.

Détection, mesures thermiques et alerte incendie intégrées

Le capteur thermique VOx non refroidi (NETD ≤ 35 mK) capte de fines différences de température pour des alertes précises. Trois types de règles permettent jusqu’à 10 points, 10 zones et 1 ligne de mesure entre -20 °C et 150 °C, avec une précision ± 8 °C. L’algorithme de détection d’incendie surveille jusqu’à 10 points. Les VCA (franchissement de ligne, intrusion, entrée/sortie de zone) renforcent la prévention des incidents sur les périmètres sensibles.

PTZ 360° et zoom 32× pour couvrir de larges périmètres

La rotation continue à 360°, l’inclinaison -5° à +90° (retournement auto), la vitesse de pan jusqu’à 200°/s (240°/s préréglé) et de tilt jusqu’à 105°/s (200°/s préréglé) assurent un suivi instantané. Le zoom optique 32× (4,8–153 mm) et le zoom proportionnel maintiennent la scène stable pendant l’agrandissement. Avec 300 préréglages (273 configurables), 8 patrouilles (32 préréglages chacune) et 4 patterns, la couverture des zones critiques est totale.

Intégration réseau, stockage local et résilience

La compatibilité ONVIF (Profiles S, G, T), ISAPI et SDK Hikvision facilite l’intégration VMS. Les codecs H.265+/H.265/H.264+/H.264 optimisent la bande passante. L’enregistrement sur microSD jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et ANR garantissent la continuité. Les actions d’alarme (préréglage, patrouille, enregistrement, relais, FTP, email) s’automatisent. L’IP66, la protection TVS 6000 V et le fonctionnement de -40 °C à 70 °C offrent une disponibilité maximale en environnements exigeants.

Description technique de la DS-2TD4228-10/S2

La DS-2TD4228-10/S2 Caméra PTZ thermique bi-spectre 4MP 32x 256×192 est une caméra speed dome réseau double objectif Hikvision qui combine un module thermique VOx 256×192 (objectif 10 mm, F1.0, IFOV 1,2 mrad, FOV 18,1°×13,6°) et un module optique 4 MP 1/2.8″ CMOS (résolution 2688×1520) avec zoom optique 32× (4,8–153 mm, F1.2–F4.4). Elle propose un WDR 120 dB, des modes white hot/black hot, l’image en image et le débrumage algorithmique pour des scènes claires en toutes conditions.

La partie PTZ offre une rotation continue 360° et une inclinaison -5° à +90° avec vitesses élevées et zoom proportionnel. L’illuminateur IR atteint 100 m. Les flux thermiques et optiques sont disponibles jusqu’à 25/30 ips selon fréquence secteur, avec H.265+/H.265/H.264+/H.264 et MJPEG en sous-flux. La caméra intègre VCA, mesure de température, détection d’incendie, 7 entrées et 2 sorties d’alarme, audio bidirectionnel, stockage microSD/NAS, API/ONVIF, et une protection IP66 avec TVS 6000 V.

Autres informations importantes

• Marque et type: HikVision, Thermal et Optical Bi-spectrum Speeddome Camera réseau; caméra speeddome thermique double objectif.
• Caméra conventionnelle: 4 MP pour la caméra optique; caméra thermique 256 × 192; objectif thermique 10 mm; angle de vue thermique 18 degrés (18,1° × 13,6°).
• Type de caméra: Thermique bi-spectre PTZ (caméra thermique + module optique).
• Capteur thermique: VOx (Vanadium Oxide) microbolomètre non refroidi.
• Résolution thermique (capteur): 256 × 192 (résolution d’image de sortie 1280 × 720).
• Taille de pixel thermique: 12 μm.
• Bande spectrale (thermique): 8 μm – 14 μm.
• NETD: ≤ 35 mK (@ 25 °C, F# = 1.0).
• Focale thermique: 10 mm.
• Ouverture thermique: F1.0.
• IFOV: 1.2 mrad.
• Champ de vision thermique (H × V): 18.1° × 13.6°.
• Distance minimale de mise au point (thermique): 1.5 m.
• Zoom numérique (thermique): ×2, ×4, ×8.
• Capteur optique: 1/2.8″ Progressive Scan CMOS.
• Résolution optique: 2688 × 1520 (4 MP).
• Sensibilité minimale (optique): Couleur: 0.05 lux @(F1.2, AGC ON); N&B: 0.01 lux @(F1.2, AGC ON).
• Champ de vision optique (H × V): 58.8° × 34.4° à 2.18° × 1.2°.
• Focale optique: 4.8–153 mm.
• Zoom optique: 32×.
• Ouverture optique (plage): F1.2–F4.4.
• Mise au point (optique): Auto / Semi-auto / Manuelle.
• Vitesse d’obturation: 1 s à 1/100 000 s.
• WDR: 120 dB.
• Défog optique: Pas d’illuminateur optique; prise en charge du débrumage algorithmique.
• Effets image: Image en image (affichage partiel du canal thermique sur l’écran optique); coloration cible (white hot / black hot).
• Panoramique (Pan): 360° rotation continue.
• Inclinaison (Tilt): -5° à +90° (retournement automatique).
• Vitesse panoramique: 0.1°/s à 200°/s (vitesse préréglée 240°/s).
• Vitesse d’inclinaison: 0.1°/s à 105°/s (vitesse préréglée 200°/s).
• Zoom proportionnel: Oui.
• Positions préréglées: 300 au total (273 configurables).
• Patrouilles: 8 patrouilles; jusqu’à 32 présélections par patrouille.
• Scans de pattern: 4; plus de 10 minutes par pattern.
• Mémoire de position après coupure: Oui.
• Illuminateur IR: Jusqu’à 100 m; intensité et angle ajustés automatiquement.
• Fonctions intelligentes VCA: Line crossing, Intrusion, Region entrance, Region exiting (4 types).
• Plage de mesure de température: -20 °C à 150 °C.
• Précision de mesure de température: ± 8 °C.
• Mesure de température (règles): 3 types de règles; support jusqu’à 10 points/10 zones/1 ligne (configurable).
• Détection incendie: Algorithme de détection dynamique, jusqu’à 10 points détectables.
• Flux vidéo principal (optique): 50 Hz: 25 ips (2688×1520, 1920×1080, 1280×960, 1280×720); 60 Hz: 30 ips (mêmes résolutions).
• Flux vidéo principal (thermique): 25 ips (1280×720, 704×576, 640×512, 256×192).
• Flux vidéo secondaire (optique): 50 Hz: 25 ips (704×576, 352×288); 60 Hz: 30 ips.
• Flux vidéo secondaire (thermique): 25 ips (704×576, 640×512, 256×192).
• Compression vidéo: H.265+ / H.265 / H.264+ / H.264 (sous-flux: H.265 / H.264 / MJPEG).
• Compression audio: G.711u / G.711a / G.722.1 / MP2L2 / G.726 / PCM.
• Protocoles réseau: IPv4 / IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE.
• Stockage: MicroSD / SDHC / SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR.
• API et compatibilité: ISAPI, SDK Hikvision, plateformes tierces, ONVIF (Profile S, G, T).
• Connexions simultanées en vue live: Jusqu’à 20 canaux.
• Niveaux d’utilisateurs: Jusqu’à 32 utilisateurs (3 niveaux: Administrateur, Opérateur, Utilisateur).
• Entrées d’alarme: 7 entrées (0–3.3 VDC).
• Sorties d’alarme: 2 sorties relais.
• Actions d’alarme configurables: Preset / Patrol Scan / Pattern Scan / Enregistrement carte SD / Sortie relais / Capture intelligente / Upload FTP / Email.
• Entrée audio: LINE_IN / MIC (pic: 2–2.4 V[p-p]; impédance sortie 1 kΩ ±10%).
• Sortie audio: Niveau linéaire; impédance 600 Ω.
• Interfaces de communication: 1 × RJ45 10/100 Mbit/s Ethernet; 1 × RS-485.
• Sortie vidéo analogique: 1.0 V[p-p] / 75 Ω.
• Alimentation: 24 VAC ±20% (borne 2 fils); 36 VDC ±20%; 48 VDC ±20%; Hi-PoE.
• Consommation maximale: ≤ 30 W.
• Température de fonctionnement: -40 °C à 70 °C; humidité ≤ 90% (sans condensation).
• Indice de protection: IP66; protection TVS 6000 V, protection contre surtensions et transitoires.
• Dimensions (L × P × H): 305 mm × 185 mm × 163 mm.
• Poids: ≈ 3.9 kg.
• Portée de détection VCA (humains): 80 m.
• Portée de détection VCA (véhicules): 240 m.

FAQ – DS-2TD4228-10/S2 Caméra PTZ thermique bi-spectre 4MP 32x 256×192

Qu’est-ce que la DS-2TD4228-10/S2 et en quoi se distingue-t-elle ?

La DS-2TD4228-10/S2 est une caméra PTZ thermique bi-spectre Hikvision combinant un module thermique 256×192 et un module optique 4 MP. Elle offre un zoom optique 32×, un PTZ 360° et des fonctions avancées comme la mesure de température, la détection d’incendie et des VCA intelligents. Son IR jusqu’à 100 m, l’IP66 et la protection TVS 6000 V assurent fiabilité en environnements difficiles, tandis que les codecs H.265+ optimisent la bande passante et le stockage.

Quelle est la différence entre le canal thermique et le canal optique ?

Le canal thermique (256×192, sortie jusqu’à 1280×720) détecte les variations de chaleur, fonctionne sans lumière et traverse la fumée ou le brouillard. Le canal optique 4 MP (2688×1520) restitue les détails visibles avec WDR 120 dB et zoom 32×. Ensemble, ils offrent une détection robuste et une identification précise. Le mode image-en-image fusionne les deux vues, tandis que les modes white hot/black hot optimisent la lecture des signatures thermiques.

Comment fonctionne la mesure de température et quelle est sa précision ?

La caméra utilise son capteur VOx non refroidi (NETD ≤ 35 mK) pour mesurer des températures de -20 °C à 150 °C. Vous pouvez définir 3 types de règles avec jusqu’à 10 points, 10 zones et 1 ligne. La précision est de ± 8 °C, suffisante pour des alertes de surchauffe, la maintenance prédictive ou la surveillance de process. Les événements peuvent déclencher des enregistrements, des captures, des emails ou des sorties relais.

Le PTZ est-il adapté aux grands sites périmétriques ?

Oui. La DS-2TD4228-10/S2 délivre une rotation continue 360°, une inclinaison -5° à +90° avec retournement auto, et des vitesses élevées (pan jusqu’à 200°/s, tilt jusqu’à 105°/s, préréglés 240°/s et 200°/s). Le zoom optique 32× et le zoom proportionnel stabilisent la scène pendant l’agrandissement. Elle prend en charge 300 préréglages (273 configurables), 8 patrouilles (jusqu’à 32 préréglages chacune) et 4 patterns de plus de 10 minutes.

Quelles fonctions d’analyse vidéo (VCA) et de détection d’incendie sont incluses ?

La caméra embarque quatre VCA: franchissement de ligne, intrusion, entrée de région et sortie de région. Elle intègre un algorithme de détection d’incendie avec jusqu’à 10 points suivis en temps réel. Vous pouvez associer ces événements à des actions automatiques comme aller à un préréglage, lancer une patrouille, déclencher un relais, enregistrer sur carte SD, téléverser sur FTP, ou envoyer un email pour accélérer la réponse opérationnelle.

Quelle est la portée de détection et l’éclairage nocturne disponible ?

En VCA, la portée de détection typique est d’environ 80 m pour les humains et 240 m pour les véhicules, selon la scène. L’illuminateur IR intégré atteint jusqu’à 100 m avec réglage automatique de l’intensité et de l’angle, garantissant des images nettes de nuit sur le canal optique. Le canal thermique, lui, n’a pas besoin d’éclairage et reste efficace dans l’obscurité complète ou les conditions atmosphériques dégradées.

Quels codecs, flux et protocoles réseau sont pris en charge ?

La caméra gère H.265+, H.265, H.264+, H.264 (et MJPEG en sous-flux), avec flux optiques 25/30 ips jusqu’à 2688×1520 et thermiques 25 ips jusqu’à 1280×720. Elle prend en charge IPv4/IPv6, HTTP/HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP, IGMP, ICMP, DHCP et PPPoE. La compatibilité ONVIF (Profiles S, G, T), ISAPI et SDK Hikvision facilite l’intégration avec la plupart des VMS tiers.

Comment se passe l’enregistrement et la gestion des utilisateurs ?

Vous pouvez enregistrer sur carte MicroSD/SDHC/SDXC jusqu’à 256 Go, sur NAS via NFS ou SMB/CIFS, et profiter de l’ANR pour combler les pertes réseau. Jusqu’à 20 canaux peuvent se connecter en live view. La gestion des accès supporte jusqu’à 32 utilisateurs avec trois niveaux (Administrateur, Opérateur, Utilisateur), permettant de segmenter les droits et de sécuriser l’exploitation des flux, des alarmes et des configurations sensibles.

Quelles alimentations et interfaces sont disponibles pour l’installation ?

La DS-2TD4228-10/S2 accepte 24 VAC ±20% (borne 2 fils), 36 VDC ±20%, 48 VDC ±20% et Hi-PoE, avec une consommation ≤ 30 W. Elle propose 1× RJ45 10/100 Mbit/s, 1× RS-485, une entrée audio LINE_IN/MIC (2–2.4 Vp-p, impédance sortie 1 kΩ ±10%), une sortie audio (600 Ω) et une sortie vidéo analogique 1.0 Vp-p/75 Ω. S’ajoutent 7 entrées d’alarme et 2 sorties relais pour une intégration complète.

La caméra est-elle résistante aux intempéries et aux surtensions ?

Oui. Le boîtier IP66 protège contre la poussière et les jets d’eau. La caméra fonctionne de -40 °C à 70 °C avec humidité ≤ 90% (sans condensation), ce qui convient aux climats extrêmes. La protection TVS 6000 V préserve l’électronique des surtensions et transitoires. Avec des dimensions de 305×185×163 mm pour environ 3,9 kg, elle s’installe solidement sur des mâts ou façades exposés, tout en garantissant une longue durabilité.

Pour quels usages la DS-2TD4228-10/S2 est-elle recommandée ?

Elle est idéale pour les périmètres industriels, sites logistiques, infrastructures critiques, ports, parkings et surveillance anti-intrusion longue portée. Le bi-spectre permet de détecter tôt incidents et intrusions, même sans lumière, tandis que la mesure de température et la détection d’incendie renforcent la sécurité des procédés. Ses capacités PTZ, ses préréglages et patrouilles automatisent la couverture de grandes zones avec un coût d’exploitation optimisé.
