DS-2TD4228-7/S2 Caméra PTZ bi-spectrum thermique 4MP 256×192 32x

DS-2TD4228-7/S2 Caméra PTZ bi-spectrum thermique 4MP 256×192 32x — captez, identifiez et agissez sans faille

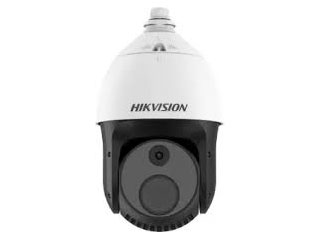

La DS-2TD4228-7/S2 de Hikvision est une Thermal et Optical Bi-spectrum Speeddome Camera réseau qui associe une caméra thermique 256 × 192 (objectif 7 mm, angle de vue ~25°) et une caméra optique 4 MP pour des preuves nettes. Grâce au zoom optique 32×, au suivi PTZ ultra-rapide et à l’analyse VCA, vous détectez tôt, vérifiez en un regard et réagissez immédiatement. Robuste (IP66), performante de -40 °C à +70 °C et alimentée en Hi-PoE, elle sécurise grands sites, périmètres et infrastructures.

Double vision bi-spectrum, détection et vérification instantanées

Combinez la précision thermique 256 × 192 avec la clarté optique 4 MP pour détecter et confirmer en un seul flux. Le mode picture-in-picture insère la thermique dans l’optique pour contextualiser chaque alerte. Les modes white hot/black hot révèlent les anomalies de température dans l’obscurité totale, la fumée ou le brouillard. Vous réduisez faux positifs et pertes de temps, tout en améliorant la traçabilité pour les équipes de sécurité et d’exploitation.

PTZ puissant 32× et couverture totale en continu

Le zoom optique 32× (4,8–153 mm) rapproche l’action sans perte de détail. La tête PTZ assure une rotation continue à 360° et un tilt de -5° à +90° avec flip automatique. Les vitesses atteignent 240°/s en panoramique et 200°/s en inclinaison, avec zoom proportionnel pour des déplacements précis. Programmez jusqu’à 300 présélections, 8 patrouilles et 4 motifs pour une surveillance automatisée et fiable 24/7.

Intelligence embarquée, mesure de température et détection incendie

Les règles VCA (traversée de ligne, intrusion, entrée/sortie de région) accélèrent la détection d’événements. Mesurez entre -20 °C et 150 °C selon 3 types de règle, avec précision ±8 °C, pour le contrôle process ou la maintenance prédictive. L’algorithme de détection incendie dynamique identifie jusqu’à 10 points à risque, même à travers l’obscurité, permettant une intervention précoce et la réduction des dommages potentiels sur site.

Robuste, sécurisée et prête au réseau

IP66, TVS 6000 V et fonctionnement de -40 °C à +70 °C garantissent une fiabilité terrain. La caméra offre stockage local jusqu’à 256 Go, NAS avec ANR, 20 vues simultanées et jusqu’à 32 utilisateurs avec rôles. Côté sécurité réseau : HTTPS, 802.1x, liaison MAC et filtrage IP. L’alimentation flexible (24 VAC, 36/48 VDC, Hi-PoE) simplifie l’intégration sur sites neufs ou en rétrofit, tout en maîtrisant la consommation (max 30 W).

Description technique

La DS-2TD4228-7/S2 est une caméra speeddome thermique double objectif signée Hikvision, combinant un capteur thermique VOx 256 × 192 (pixel pitch 12 μm, F1.0, focale 7 mm, IFOV 1,71 mrad) et une caméra optique 4 MP (1/2.8″ Progressive Scan CMOS, 2688 × 1520). Elle offre une sortie vidéo thermique jusqu’à 1280 × 720, un NETD < 35 mK et des modes white hot/black hot pour révéler les écarts thermiques. Le mode picture-in-picture facilite la vérification instantanée.

Le module optique propose un zoom 32× (4,8–153 mm), WDR 120 dB, sensibilité minimale de 0,05 lux en couleurs (0,01 lux N&B) et IR jusqu’à 100 m à réglage automatique. Le PTZ assure une rotation 360° continue, un tilt -5° à +90°, des vitesses configurables (pan 0,1–200°/s, tilt 0,1–105°/s) avec préréglés rapides. Les VCA, la détection incendie et la mesure de température renforcent la prévention, tandis que l’indice IP66 et la TVS 6000 V assurent la résilience.

Autres informations importantes

Thermal et Optical Bi-spectrum Speeddome Camera réseau, cette référence intègre un angle de vue thermique d’environ 25° avec objectif 7 mm. Elle embarque un stockage local, des E/S d’alarme, une interface RS‑485, une sortie vidéo analogique et un audio bidirectionnel. La gestion multi-utilisateurs, les flux simultanés et les protections réseau s’alignent sur les exigences de sécurité professionnelles en périmètre, sites industriels, transport et collectivités.

Caractéristiques techniques complètes

• Type de capteur thermique : VOx (oxyde de vanadium) non refroidi, matrice 256 × 192, pas de pixel 12 μm.
• Résolution thermique (sortie) : 256 × 192 (sortie vidéo 1280 × 720).
• Bande spectrale thermique : 8 μm – 14 μm.
• NETD (sensibilité thermique) : < 35 mK (@25 °C, F#=1.0).
• Longueur focale thermique : 7 mm.
• Ouverture thermique : F1.0.
• IFOV (champ instantané) : 1.71 mrad.
• Distance minimale de mise au point thermique : 1.0 m.
• Zoom numérique thermique : ×2, ×4, ×8.
• Capteur optique : 1/2.8″ Progressive Scan CMOS.
• Résolution optique : 2688 × 1520 (4 MP).
• Sensibilité minimale (optique) : Couleur 0.05 lux @(F1.2, AGC ON); N&B 0.01 lux @(F1.2, AGC ON).
• Focale optique : 4.8–153 mm (zoom optique 32×).
• Champ de vue optique (H × V) : 58.8° × 34.4° à 2.18° × 1.2°.
• Ouverture optique : F1.2–F4.4.
• Vitesse d’obturation : 1 s – 1/100 000 s.
• WDR (plage dynamique) : 120 dB.
• Défogage optique : Non (défogage algorithmique supporté).
• Effet image : Picture-in-picture (insertion partielle du canal thermique dans le canal optique).
• Coloration cible thermique : Modes white hot et black hot.
• Mouvement PTZ (Pan/Tilt) : Pan 360° rotation continue; Tilt -5° à +90° (flip automatique).
• Vitesse de panoramique (Pan) : Paramétrable 0.1°/s à 200°/s; vitesse préréglée 240°/s.
• Vitesse d’inclinaison (Tilt) : Paramétrable 0.1°/s à 105°/s; vitesse préréglée 200°/s.
• Zoom proportionnel : Oui.
• Nombre de présélections (presets) : 300 (273 configurables).
• Patrouilles et motifs : Patrol scan 8 (jusqu’à 32 présélections par patrol); Pattern scan 4 (>10 minutes par pattern).
• Mémoire locale et stockage réseau : MicroSD/SDHC/SDXC jusqu’à 256 GB; NAS (NFS, SMB/CIFS); ANR.
• Interface réseau : 1 × RJ45 10/100 Mbit/s (auto-adaptatif).
• Interface série : 1 × RS-485.
• Entrées/sorties d’alarme : 7 entrées (0–3.3 VDC); 2 sorties relais.
• Sortie vidéo analogique : 1.0 Vp-p/75 Ω.
• Audio : Entrée LINE_IN / MIC (peak 2–2.4 Vpp; impédance entrée 1 kΩ ±10%); sortie ligne impédance 600 Ω.
• Simultanéité de visualisation : Jusqu’à 20 canaux en visualisation simultanée.
• Gestion utilisateurs : Jusqu’à 32 utilisateurs, 3 niveaux (Administrateur, Opérateur, Utilisateur).
• Sécurité réseau : Authentification par utilisateur/mot de passe, liaison MAC, chiffrement HTTPS, IEEE 802.1x, filtrage d’adresses IP.
• Fonctions intelligentes VCA : Supporte 4 types de règles VCA (traversée de ligne, intrusion, entrée/Sortie de région); jusqu’à 10 scènes et 8 règles VCA par scène.
• Mesure de température : Prise en charge de 3 types de règle de mesure; plage -20 °C à 150 °C; précision ±8 °C.
• Détection incendie : Algorithme de détection incendie dynamique, jusqu’à 10 points détectables.
• Distance IR / Illumination : IR jusqu’à 100 m (intensité et angle ajustés automatiquement).
• Portée de détection VCA (exemples) : Humain ~56 m; Véhicule ~168 m.
• Alimentation électrique : 24 VAC ±20% (borne 2 broches); 36 VDC ±20%; 48 VDC ±20%; Hi-PoE.
• Consommation maximale : Max 30 W.
• Température et humidité de fonctionnement : -40 °C à +70 °C; humidité ≤ 90%.
• Indice de protection et protections électriques : IP66; TVS 6000 V protection foudre; protection contre surtensions et transitoires de tension.
• Dimensions (L × P × H) : 305 mm × 185 mm × 163 mm.
• Poids approximatif : ≈ 3.9 kg.

FAQ

La DS-2TD4228-7/S2 convient-elle aux environnements extérieurs difficiles ?

Oui. Avec un indice IP66, une protection TVS 6000 V contre la foudre et des protections contre les surtensions et transitoires, cette caméra résiste aux intempéries. Elle fonctionne de -40 °C à +70 °C, avec une humidité ≤ 90%. Ces caractéristiques garantissent une fiabilité continue pour les sites périmétriques, industriels ou d’infrastructure critique, en toute saison et quelles que soient les conditions.

Quelle est la portée de détection typique pour des cibles humaines et véhicules ?

À titre indicatif, la portée de détection VCA est d’environ 56 m pour un humain et 168 m pour un véhicule. Ces valeurs dépendent naturellement de la scène, des conditions atmosphériques et de la configuration. Le zoom optique 32× et le mode picture-in-picture facilitent ensuite la vérification visuelle, permettant d’identifier et de qualifier l’événement détecté avant intervention.

Comment la mesure de température est-elle gérée sur cette caméra ?

La DS-2TD4228-7/S2 prend en charge 3 types de règles de mesure, sur une plage de -20 °C à 150 °C, avec une précision ±8 °C. Les modes de coloration thermique (white hot/black hot) aident à interpréter rapidement les écarts. Cette fonction s’utilise pour la prévention, la maintenance prédictive, le contrôle de process ou la surveillance d’équipements sensibles, avec alertes configurables dans le VCA.

Quelles sont les performances en faible luminosité sur le canal optique ?

La caméra optique 4 MP utilise un capteur 1/2.8″ Progressive Scan CMOS avec une sensibilité minimale de 0,05 lux en couleurs (F1.2, AGC ON) et 0,01 lux en N&B. Elle propose un WDR 120 dB pour gérer les scènes à forts contrastes. L’illumination IR automatique porte jusqu’à 100 m, ajustant intensité et angle afin d’offrir une visibilité nette sans surexposition des sujets.

Quels sont les atouts PTZ pour la surveillance active ?

La tête PTZ offre une rotation 360° continue, tilt -5° à +90° avec flip automatique, vitesses réglables (pan 0,1–200°/s, tilt 0,1–105°/s) et préréglés rapides. Le zoom proportionnel assure des mouvements précis à forte focale. Programmez jusqu’à 300 presets, 8 patrouilles (32 presets chacune) et 4 motifs (>10 minutes), idéals pour des rondes automatisées et une couverture exhaustive.

La caméra supporte-t-elle l’intégration réseau et la sécurité informatique ?

Oui. Elle propose 1 × RJ45 10/100 Mbit/s, NAS (NFS, SMB/CIFS), ANR et jusqu’à 20 canaux en visualisation simultanée. Côté sécurité, on retrouve authentification utilisateur/mot de passe, liaison MAC, chiffrement HTTPS, IEEE 802.1x et filtrage d’adresses IP. Jusqu’à 32 utilisateurs peuvent être gérés avec trois niveaux de privilèges (Administrateur, Opérateur, Utilisateur) pour un contrôle d’accès fin.

Quelles options d’alimentation et quelle consommation prévoir ?

La DS-2TD4228-7/S2 accepte plusieurs alimentations : 24 VAC ±20% (borne 2 broches), 36 VDC ±20%, 48 VDC ±20% et Hi-PoE. Cette flexibilité simplifie l’intégration sur des infrastructures existantes. La consommation maximale est de 30 W, ce qui reste maîtrisé au regard des performances PTZ, de l’IR jusqu’à 100 m et du double capteur bi-spectrum thermique et optique embarqué.

Le mode picture-in-picture est-il utile au quotidien ?

Absolument. L’insertion partielle du canal thermique dans le flux optique permet d’avoir, d’un coup d’œil, la scène en détail couleur 4 MP et la signature thermique de l’objet. Ce contexte visuel accélère la levée de doute, réduit les déplacements inutiles et améliore la réactivité des opérateurs face aux intrusions, surchauffes d’équipements ou départs de feu potentiels.

Quelles interfaces E/S sont disponibles pour la supervision ?

La caméra propose 7 entrées d’alarme (0–3,3 VDC) et 2 sorties relais pour piloter sirènes, éclairages ou systèmes tiers. On trouve également 1 × RS-485, une sortie vidéo analogique 1,0 Vp-p/75 Ω et l’audio entrée LINE_IN/MIC (peak 2–2,4 Vpp; impédance 1 kΩ ±10%) avec sortie ligne 600 Ω. Ces interfaces facilitent l’intégration aux systèmes de sécurité existants.

Quelles sont les dimensions et le poids de la caméra ?

Les dimensions de la DS-2TD4228-7/S2 sont 305 mm × 185 mm × 163 mm pour un poids d’environ 3,9 kg. Ce format compact pour une speeddome bi-spectrum facilite l’installation sur mâts, potences ou façades. Sa conception robuste et son équilibrage mécanique assurent une grande stabilité, même par vent, gage d’images nettes pendant les panoramiques et zooms prolongés.

Quels scénarios d’analyse vidéo (VCA) sont pris en charge ?

La caméra prend en charge 4 types de règles VCA : traversée de ligne, intrusion, entrée/sortie de région, avec jusqu’à 10 scènes et 8 règles par scène. Ces fonctions intelligentes automatisent la détection d’événements pertinents, déclenchent des enregistrements, envoient des alertes et pilotent les sorties relais, tout en s’appuyant sur la double vue bi-spectrum pour réduire les faux positifs.
