DS-2TD4228T-10/S2 Dôme PTZ bi-spectrum thermique 256×192 4MP 32x

DS-2TD4228T-10/S2 Dôme PTZ bi‑spectrum thermique 256×192 4MP 32x : sécurisez plus, voyez mieux, réagissez plus vite

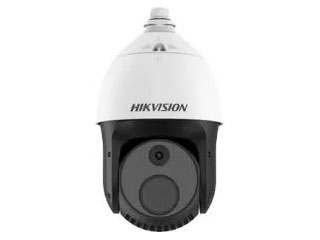

Le DS-2TD4228T-10/S2 de Hikvision est un dôme PTZ bi-spectrum réseau qui combine une caméra thermique 256 × 192 VOx et une caméra optique 4 MP pour assurer une surveillance proactive en toute météo. Grâce au zoom optique 32×, au suivi intelligent et à la mesure de température, vous détectez, qualifiez et intervenez avec précision, de jour comme de nuit. Le mode Picture-in-Picture, l’IR jusqu’à 100 m et le PTZ 360° continu vous offrent une couverture totale et une identification claire, même dans la fumée, le brouillard ou l’obscurité totale.

Vision bi‑spectrum et zoom 32× ultra‑précis

La DS-2TD4228T-10/S2 fusionne une image thermique 256 × 192 (sortie 1280 × 720) et une image optique 4 MP (2688 × 1520) pour ne rien manquer. Le zoom optique 32× (4,8–153 mm) rapproche les détails critiques, tandis que le mode Picture‑in‑Picture superpose la thermique dans l’optique pour une analyse instantanée. Avec un NETD < 35 mK et une ouverture F1.0 côté thermique, vous distinguez les écarts de température infimes et détectez les anomalies avec une grande fiabilité.

Sécurité proactive par VCA et suivi intelligent

Les analyses VCA intégrées (franchissement de ligne, intrusion, entrée/sortie de zone) et le suivi intelligent multi‑scène déclenchent des alertes pertinentes et recentrent automatiquement le sujet. Le lien thermique/optique valide les événements, limitant les fausses alarmes. L’algorithme de détection de fumée et d’incendie, capable d’identifier jusqu’à 10 foyers, vous avertit très tôt. Idéal pour périmètres, entrepôts, sites industriels et parkings où la réactivité et la contextualisation des événements sont essentielles.

Mesure de température et détection d’incendie

Définissez des règles de mesure par points, lignes ou aires pour surveiller des plages de -20 °C à 550 °C avec une précision maximale de ±2 °C ou ±2 %. La coloration des cibles en Blanc chaud/Noir chaud simplifie l’interprétation. Couplée à la détection dynamique de feux, la caméra aide à prévenir les incidents, à protéger vos équipements critiques et à déclencher des procédures d’urgence avant que la situation ne s’aggrave, même dans des environnements difficiles.

PTZ 360° continu, IR 100 m et visibilité totale

Le PTZ panoramique 360° continu et l’inclinaison -5° à +90° offrent une couverture sans angle mort. Les vitesses ultra‑rapides (jusqu’à 200°/s en pan et 105°/s en tilt, 240°/s présélection) garantissent un repositionnement instantané. L’éclairage IR jusqu’à 100 m, à intensité et angle automatiques, assure une image claire de nuit. Avec le zoom proportionnel et 300 préréglages, les patrouilles et motifs couvrent précisément les zones critiques à surveiller.

Intégration réseau, stockage et compatibilité étendus

Compatibile ONVIF (Profiles S/G/T), ISAPI et SDK Hikvision, la DS-2TD4228T-10/S2 s’intègre aisément aux VMS tiers. Les codecs H.265+/H.264+ réduisent la bande passante. Le stockage local sur microSD jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et l’ANR assurent la continuité d’enregistrement. Les multiples protocoles IP, l’audio bidirectionnel, les E/S d’alarme et l’alimentation flexible (24 VAC, 36/48 VDC, Hi‑PoE) facilitent toutes les architectures et scénarios de déploiement professionnels.

Description technique du DS-2TD4228T-10/S2

Ce dôme PTZ bi-spectrum Hikvision combine une caméra thermique VOx non refroidie 256 × 192 (sortie 1280 × 720) dotée d’une focale 10 mm (F1.0), d’un champ de vision 18,1° × 13,6° et d’une sensibilité NETD < 35 mK, avec une caméra optique 4 MP 1/2.8" (2688 × 1520) et un zoom optique 32× (4,8–153 mm). Le WDR 120 dB, la sensibilité minimale de 0,05 Lux en couleur et l’algorithme de désembuage garantissent une image exploitable en toutes conditions.

Le PTZ 360° continu offre des vitesses jusqu’à 200°/s en pan et 105°/s en tilt, avec 300 préréglages et patrouilles avancées. L’IR atteint 100 m. Les analyses VCA, la mesure de température -20 °C à 550 °C et la détection incendie renforcent la sécurité. Les flux H.265+/H.264+, le stockage microSD/NAS et l’ANR assurent performance et résilience. Boîtier IP66, TVS 6000 V, fonctionnement -40 °C à +70 °C, consommation ≤ 30 W, alimentation 24 VAC/36–48 VDC/Hi‑PoE.

Autres informations importantes

• Marque / Modèle : HikVision DS-2TD4228T-10/S2 Dôme PTZ bi-spectrum thermique 256×192 4MP 32x — Thermographic Thermal et Optical Bi-spectrum Speeddome Camera réseau (caméra speeddome thermique double objectif). 4MP pour la caméra conventionnelle et 256 × 192 pour la caméra thermique, objectif 10 mm, angle de vue 18 degrés.
• Type de capteur thermique : VOx (vanadium oxide) FPA non refroidi.
• Résolution du détecteur thermique : 256 × 192 px (résolution de sortie image thermique : 1280 × 720 px).
• Taille de pixel thermique : 12 μm.
• Bande spectrale thermique : 8 μm – 14 μm.
• NETD (sensibilité thermique) : < 35 mK (@25 °C, F#=1.0).
• Longueur focale thermique : 10 mm.
• Ouverture thermique : F1.0.
• Champ de vision thermique (H × V) : 18.1° × 13.6°.
• IFOV (Instantaneous Field Of View) : 1.2 mrad.
• Distance minimale de mise au point (thermique) : 1,5 m.
• Zoom numérique (thermique) : ×2, ×4, ×8.
• Capteur optique : 1/2.8″ Progressive Scan CMOS.
• Résolution optique : 2688 × 1520 px (4 MP).
• Focale optique : 4,8 – 153 mm (zoom optique 32×).
• Champ de vision optique (H × V) : 58.8° × 34.4° → 2.18° × 1.2°.
• Ouverture optique : F1.2 – F4.4.
• Sensibilité minimale (optique) : Couleur : 0,05 Lux @(F1.2, AGC ON) ; N/B : 0,01 Lux @(F1.2, AGC ON).
• Vitesse d’obturation : 1 s à 1/100 000 s.
• WDR (plage dynamique) : 120 dB.
• Défog optique : Pas d’optique dédiée, prise en charge par algorithme.
• Affichage image : Picture-in-Picture (affichage partiel thermique sur plein écran optique).
• Modes d’affichage thermique : Blanc chaud / Noir chaud (coloration cible).
• Plage de rotation PTZ : Panoramique 360° continu ; Inclinaison -5° à +90° (rotation automatique).
• Vitesse panoramique : 0,1°/s – 200°/s (vitesse présélectionnée : 240°/s).
• Vitesse d’inclinaison : 0,1°/s – 105°/s (vitesse présélectionnée : 200°/s).
• Zoom proportionnel : Oui.
• Nombre de préréglages : 300 (273 configurables).
• Scans / patrouilles / motifs : Patrol 8 (jusqu’à 32 préréglages/patrol) ; Pattern 4 (>10 min par pattern) ; Patrol/Auto/Tilt/Random/Frame/Panorama.
• Mémoire après coupure : Oui.
• Distance d’illumination IR : Jusqu’à 100 m (intensité et angle ajustés automatiquement).
• Fonctions d’analyse intelligente : VCA (Line Crossing, Intrusion, Region Entrance, Region Exiting), suivi intelligent (Panorama/Event/Multi-scène), détection fumée, détection incendie, lien thermal/optique.
• Mesure de température : Prise en charge de règles de mesure (points/aires/lignes) ; plage -20 °C à 550 °C.
• Précision de mesure de température : Max (±2 °C, ±2 %).
• Algorithme détection incendie : Détection dynamique de feux (jusqu’à 10 points détectables).
• Fréquences d’images (optique) : 50 Hz : 25 ips (2688×1520, 1920×1080, 1280×960, 1280×720) ; 60 Hz : 30 ips (mêmes résolutions).
• Fréquences d’images (thermique) : 25 ips (1280×720, 704×576, 640×512, 256×192).
• Compression vidéo : Flux principal : H.265+/H.265/H.264+/H.264 ; Sous-flux : H.265/H.264/MJPEG.
• Compression audio : G.711u/G.711a/G.722.1/MP2L2/G.726/PCM.
• Protocoles réseau : IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE.
• Stockage réseau et local : MicroSD/SDHC/SDXC jusqu’à 256 Go ; NAS (NFS, SMB/CIFS) ; ANR (repli réseau automatique).
• API et compatibilité : ISAPI, SDK Hikvision, ONVIF (Profile S/G/T), intégration tiers.
• Entrées/sorties d’alarme : Entrée alarmes : 7 canaux (0–3,3 VDC) ; Sortie relais : 2 canaux.
• Entrées/sorties audio : Entrée audio LINE_IN/MIC (pic 2–2,4 V[p-p]) ; Sortie audio linéaire (impédance 600 Ω).
• Interfaces de communication : 1 × RJ45 10/100 Mbit/s ; 1 × RS-485.
• Sortie vidéo analogique : 1.0 V[p-p]/75 Ω.
• Alimentation prise en charge : 24 VAC ±20% ; 36 VDC ±20% ; 48 VDC ±20% ; Hi-PoE.
• Consommation maximale : ≤ 30 W.
• Température de fonctionnement : -40 °C à +70 °C, humidité ≤ 90%.
• Degré de protection : IP66 ; protection TVS 6000 V (parafoudre), protection surtensions/transitoires.
• Dimensions (L × P × H) : 305 mm × 185 mm × 163 mm.
• Masse : ≈ 3,9 kg.
• Plage de détection VCA indicative : Humains : ~80 m ; Véhicules : ~240 m.

FAQ — DS-2TD4228T-10/S2 Dôme PTZ bi‑spectrum thermique 256×192 4MP 32x

Cette caméra bi‑spectrum peut‑elle identifier des incidents par faible visibilité ou de nuit ?

Oui. La DS-2TD4228T-10/S2 associe une image thermique 256 × 192 (sortie 1280 × 720) à une image optique 4 MP avec WDR 120 dB. La thermique détecte les écarts de chaleur à travers fumée, brouillard et obscurité totale, tandis que l’optique 4 MP détaille la scène. L’IR jusqu’à 100 m et l’algorithme de désembuage renforcent encore la visibilité nocturne et par mauvais temps.

Jusqu’à quelle distance la détection et le suivi sont efficaces ?

À titre indicatif VCA, la DS-2TD4228T-10/S2 détecte environ jusqu’à ~80 m pour des humains et ~240 m pour des véhicules. Le zoom optique 32× et le zoom numérique thermique ×2/×4/×8 aident à qualifier l’événement. Le suivi intelligent (Panorama/Event/Multi‑scène) et le zoom proportionnel maintiennent la cible au centre, même lors des déplacements rapides, pour une réponse plus fiable.

Comment fonctionne la mesure de température et quelle est sa précision ?

Vous pouvez poser des règles de mesure par points, lignes ou aires sur la DS-2TD4228T-10/S2, avec une plage de -20 °C à 550 °C. La précision maximale atteignable est de ±2 °C ou ±2 %. Le NETD < 35 mK et l’ouverture F1.0 améliorent la sensibilité thermique. Les modes Blanc chaud/Noir chaud et la coloration d’alarme facilitent l’interprétation opérationnelle.

La détection d’incendie est‑elle native et comment sont gérées les alertes ?

Oui. L’algorithme de détection d’incendie dynamique de la DS-2TD4228T-10/S2 peut détecter jusqu’à 10 points de feu potentiels. Les événements peuvent déclencher des sorties relais, des notifications réseau (vers VMS, e‑mail, etc.) ou des règles VCA liées entre flux thermique et optique. Cela permet des réactions précoces sur des sites industriels, entrepôts et périmètres sensibles.

Quelles sont les options d’intégration VMS et de compatibilité réseau ?

La DS-2TD4228T-10/S2 prend en charge ONVIF (Profiles S/G/T), ISAPI et le SDK Hikvision pour une intégration large avec des VMS tiers. Les protocoles IP complets (HTTP/HTTPS, RTSP/RTP/RTCP, IPv4/IPv6, 802.1x, QoS, SNMP, NTP, etc.) facilitent l’interopérabilité. Les codecs H.265+/H.264+ optimisent la bande passante et le stockage, tout en conservant une qualité d’image adaptée aux exploitations professionnelles.

Quels sont les choix d’alimentation et la consommation électrique ?

Le dôme accepte plusieurs alimentations : 24 VAC ±20 %, 36 VDC ±20 %, 48 VDC ±20 % ainsi que le Hi‑PoE, pour une grande souplesse de déploiement. La consommation maximale est ≤ 30 W, ce qui simplifie le dimensionnement des alimentations, UPS et switchs PoE haute puissance. Cette flexibilité convient aux installations neuves comme aux rénovations.

Le PTZ est‑il assez rapide pour des scénarios critiques et des patrouilles ?

Oui. La DS-2TD4228T-10/S2 offre un panoramique 360° continu et une inclinaison -5° à +90°. Les vitesses atteignent 200°/s en pan et 105°/s en tilt (240°/s présélection). Avec 300 préréglages (273 configurables), 8 patrouilles (jusqu’à 32 préréglages chacune) et 4 patterns (>10 min), vous couvrez rapidement de larges zones sans angle mort.

Quel stockage est disponible en local et sur le réseau ?

La caméra supporte une carte microSD/SDHC/SDXC jusqu’à 256 Go pour l’enregistrement local, le stockage NAS via NFS ou SMB/CIFS et l’ANR, qui comble automatiquement les pertes de réseau sur un NVR compatible. Cette stratégie hybride renforce la résilience et protège les preuves, même en cas d’incident réseau temporaire.

Est‑elle adaptée aux environnements difficiles et aux installations extérieures ?

Conçue pour l’extérieur, la DS-2TD4228T-10/S2 est certifiée IP66, fonctionne de -40 °C à +70 °C avec humidité ≤ 90 %, et bénéficie d’une protection TVS 6000 V contre la foudre et les surtensions/transitoires. Son boîtier robuste, l’IR 100 m et les algorithmes de désembuage assurent des performances stables sur des sites industriels, portuaires, logistiques ou périmétriques.

Quelles interfaces et E/S sont disponibles pour l’audio et les alarmes ?

La caméra dispose d’E/S d’alarme (7 entrées 0–3,3 VDC, 2 sorties relais) pour interfacer capteurs, sirènes ou automatismes. Côté audio, une entrée LINE_IN/MIC (pic 2–2,4 V[p‑p]) et une sortie ligne (600 Ω) permettent l’audio bidirectionnel. Vous disposez aussi d’un RJ45 10/100 Mbit/s, d’un RS‑485 pour le contrôle, et d’une sortie vidéo analogique 1.0 V[p‑p]/75 Ω.
