DS-2TD4228T-7/S2 Caméra dôme PTZ thermique 256×192 IP 4MP 32x

DS-2TD4228T-7/S2 Caméra dôme PTZ thermique 256×192 IP 4MP 32x — détection précise, preuves nettes, sécurité 24/7

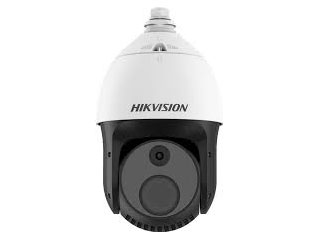

La HikVision DS-2TD4228T-7/S2 est une Thermographic Thermal et Optical Bi-spectrum Speeddome Camera réseau qui combine une caméra optique 4 MP et une caméra thermique 256 × 192 pour une surveillance fiable en toutes conditions. Grâce à son objectif thermique 7 mm (angle thermique ≈ 25°) et à son zoom optique 32×, elle couvre de larges zones tout en offrant des détails cruciaux. Analyse vidéo avancée, mesure de température et détection d’incendie renforcent la prévention des risques. PTZ ultra-rapide, compression H.265+ et stockage local jusqu’à 256 Go assurent performance, économies et continuité d’enregistrement.

Vision bi-spectre pour voir l’invisible

Cette caméra speeddome thermique double objectif fusionne une image thermique 256 × 192 et une image optique 4 MP pour dévoiler à la fois les détails visibles et les signatures thermiques. Le mode image dans l’image permet d’afficher une fenêtre thermique sur le flux optique, tandis que les palettes white hot/black hot améliorent la lisibilité des scènes. Résultat : détection d’intrusions dans l’obscurité totale, à travers fumée légère ou brouillard, et identification plus fiable des menaces, de jour comme de nuit, sans ajouter d’éclairage IR dédié.

PTZ 360° continu, 32× optique, couverture XXL

Avec rotation panoramique 360° en continu, inclinaison de -5° à +90° (retournement auto) et zoom optique 32× (4, 8–153 mm), la DS-2TD4228T-7/S2 passe instantanément d’une vue large à un gros plan utile. Les vitesses PTZ atteignent 240°/s en préréglage, avec zoom proportionnel pour garder la cible centrée. 300 préréglages, 8 patrouilles et 4 motifs automatisent les rondes. Portée IR jusqu’à 100 m pour une vision nocturne efficace et une réactivité opérationnelle maximale sur les sites étendus.

Analyse thermique, mesure de température et anti-incendie

La caméra intègre 4 types de règles VCA, jusqu’à 10 scènes et 8 règles par scène pour la détection de traversée de ligne, intrusion et réapparition de zone. La mesure thermique prend en charge points, zones et ligne, avec une plage de -20 °C à 550 °C et une précision Max (±2 °C, ±2 %). Un algorithme dynamique détecte jusqu’à 10 points d’incendie potentiels, accélérant l’alerte précoce et la réaction. Idéal pour entrepôts, sites industriels, périmètres sensibles et infrastructures critiques.

Vidéo nette, faible bande passante, stockage sécurisé

Le capteur optique 4 MP (2688 × 1520) avec WDR 120 dB fournit des images équilibrées dans des scènes à fort contraste. Les codecs H.265+/H.264+ réduisent la bande passante et l’espace disque, tandis que l’ANR garantit la continuité sur microSD en cas de perte réseau. Flux multiples pour l’optique et le thermique, jusqu’à 25/30 ips selon 50/60 Hz. NAS (NFS, SMB/CIFS) et compatibilité ONVIF S/G/T facilitent l’intégration dans vos VMS et enregistreurs existants.

Conçue pour durer : IP66, TVS 6000 V, -40 °C à 70 °C

La DS-2TD4228T-7/S2 est taillée pour l’extérieur grâce à son indice IP66, sa protection TVS 6000 V et sa tolérance aux surtensions et transitoires. Elle fonctionne de -40 °C à 70 °C avec humidité ≤ 90 %. L’alimentation flexible (24 VAC, 36 VDC, 48 VDC, Hi‑PoE) simplifie le déploiement. Interfaces RJ45, RS‑485 et E/S d’alarme renforcent l’interopérabilité. Boîtier robuste, mécanique PTZ fiable et consommation ≤ 30 W optimisent la disponibilité et la maintenance.

Description technique — DS-2TD4228T-7/S2 Caméra dôme PTZ thermique 256×192 IP 4MP 32x

La HikVision DS-2TD4228T-7/S2 est une Thermographic Thermal et Optical Bi-spectrum Speeddome Camera réseau réunissant une caméra conventionnelle 4 MP et une caméra thermique 256 × 192. L’objectif thermique 7 mm procure un champ de vision horizontal d’environ 25°, parfait pour la détection, tandis que l’optique 4, 8–153 mm offre un zoom 32× pour des preuves détaillées. Le WDR 120 dB, l’algorithme de désembuage et les palettes thermiques white hot/black hot garantissent une visibilité optimale dans des conditions difficiles.

Le dôme PTZ fournit une rotation panoramique 360° continue, une inclinaison -5° à +90° et des vitesses élevées pour suivre rapidement les cibles. Les analyses vidéo multi-règles, la mesure de température (-20 °C à 550 °C) et la détection dynamique d’incendie renforcent la prévention. La compression H.265+, l’ANR sur microSD jusqu’à 256 Go et la compatibilité ONVIF S/G/T assurent intégration, économie de bande passante et continuité d’enregistrement, avec options d’alimentation 24 VAC/36–48 VDC/Hi‑PoE.

Autres informations importantes

Caméra speeddome thermique double objectif HikVision pour périmètres, entrepôts, parkings, ports et sites industriels. Inclut image dans l’image et coloration thermique, zoom proportionnel, préréglages avancés, patrouilles et motifs. Sécurité réseau avec HTTPS, 802.1x, authentification utilisateur, filtrage IP et liaison MAC. Actions d’alarme vers préréglages, patrouilles, enregistrement carte SD, relais, FTP et e-mail. Interface audio bidirectionnelle, sortie vidéo analogique pour tests, et portée VCA typique d’environ 56 m pour humains et 168 m pour véhicules.

• Marque / Modèle : HikVision DS-2TD4228T-7/S2, Thermographic Thermal et Optical Bi-spectrum Speeddome Camera réseau
• Caméra double objectif : 4MP pour la caméra conventionnelle et 256 × 192 pour la caméra thermique, objectif 7 mm, angle de vue 25 degrés
• Type de capteur thermique : VOx (oxyde de vanadium) non refroidi
• Résolution thermique : 256 × 192 (résolution de sortie 1280 × 720) pixels
• Intervalle de pixels thermique : 12 μm
• Plage spectrale thermique : 8 μm – 14 μm
• NETD : ≤ 35 mK (@ 25 °C, F#=1.0)
• Focale thermique : 7 mm
• Ouverture thermique : F1.0
• IFOV (instantané champ de vue) : 1, 71 mrad
• Champ de vision thermique (H × V) : 25, 0° × 18, 8°
• Distance minimale de mise au point thermique : 1, 0 m
• Zoom numérique thermique : ×2, ×4, ×8
• Capteur optique : 1/2.8″ Progressive Scan CMOS
• Résolution optique : 2688 × 1520 (4 MP)
• Sensibilité minimale (illumination) : Couleur 0, 05 lux @(F1.2, AGC ON), N&B 0, 01 lux @(F1.2, AGC ON)
• Champ de vision optique (H × V) : 58, 8° × 34, 4° à 2, 18° × 1, 2°
• Focale optique : 4, 8 – 153 mm
• Zoom optique : 32×
• Ouverture optique (plage) : F1.2 – F4.4
• Mise au point optique : Automatique / Semi-automatique / Manuelle
• Vitesse d’obturation : 1 s à 1/100 000 s
• WDR : 120 dB
• Désembuage optique : Pas d’IR dédié, désembuage par algorithme
• Effets image : Image dans l’image (affichage partiel du canal thermique sur l’optique) ; coloration cible (white hot / black hot)
• Rotation panoramique : 360° rotation continue
• Inclinaison : -5° à +90° (retournement automatique)
• Vitesse panoramique : 0, 1°/s à 200°/s (configurable) ; vitesse préréglage : 240°/s
• Vitesse d’inclinaison : 0, 1°/s à 105°/s (configurable) ; vitesse préréglage : 200°/s
• Zoom proportionnel : Oui
• Préréglages : 300 (273 configurables)
• Patrouilles et motifs : Patrouilles 8 (jusqu’à 32 préréglages par patrouille) ; 4 motifs (plus de 10 minutes par motif)
• Distance IR : Jusqu’à 100 m (intensité et angle réglés automatiquement)
• Fonctions d’analyse vidéo (VCA) : Supporte 4 types de règles VCA (traversée de ligne, intrusion, entrée/réapparition de zone) ; jusqu’à 10 scènes, 8 règles par scène
• Mesure de température : Supporte 3 types de règles de mesure ; prises en charge : points, zones et ligne (10 points, 10 zones, 1 ligne par règle)
• Plage de mesure de température : -20 °C à 550 °C
• Précision de mesure de température : Max (±2 °C, ±2 %)
• Détection incendie : Algorithme de détection dynamique d’incendie, jusqu’à 10 points détectables
• Compression vidéo : H.265+/H.265/H.264+/H.264 ; sous-flux : H.265/H.264/MJPEG
• Flux vidéo et images par seconde : Canal optique principal 50 Hz : 25 ips (2688×1520, 1920×1080, 1280×960, 1280×720) ; 60 Hz : 30 ips (mêmes résolutions). Canal thermique : 25 ips (1280×720, 704×576, 640×512, 256×192)
• Stockage local : microSD/SDHC/SDXC jusqu’à 256 Go (prise en charge ANR) ; NAS (NFS, SMB/CIFS)
• Protocoles réseau et sécurité : IPv4/IPv6, HTTP/HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP, IGMP, ICMP, DHCP, PPPoE ; authentification utilisateur, liaison MAC, chiffrement HTTPS, filtrage IP
• API et compatibilité : ISAPI, SDK constructeur, ONVIF Profile S/G/T
• Entrées/sorties d’alarme : 7 entrées (0–3, 3 V DC) ; 2 sorties relais
• Actions d’alarme : Préréglage / Patrouille / Motif / Enregistrement carte SD / Sortie relais / Capture intelligente / Upload FTP / Liaison e-mail
• Entrées audio : LINE_IN / MIC IN (crête 2–2, 4 Vp‑p ; impédance de sortie 1 kΩ ±10 %)
• Sortie audio : Niveau linéaire ; impédance 600 Ω
• Interfaces physiques : 1 × RJ45 10/100 Mbit/s auto‑adaptatif ; 1 × RS‑485 ; sortie vidéo analogique 1, 0 Vp‑p / 75 Ω
• Alimentation : 24 VAC ±20% (borne à 2 fils) ; 36 VDC ±20% (borne à 2 fils) ; 48 VDC ±20% (borne à 2 fils) ; Hi‑PoE
• Consommation électrique maximale : ≤ 30 W
• Plage de fonctionnement (température / humidité) : -40 °C à 70 °C ; humidité ≤ 90 %
• Indice de protection et protection contre les surtensions : IP66 ; protection TVS 6000 V, protection contre les surtensions et transitoires de tension
• Dimensions (L × H × P) : 305 mm × 185 mm × 163 mm
• Masse approximative : ≈ 3, 9 kg
• Portée de détection VCA (humains / véhicules) : Humains : ≈ 56 m ; Véhicules : ≈ 168 m

FAQ — DS-2TD4228T-7/S2 Caméra dôme PTZ thermique 256×192 IP 4MP 32x

La DS-2TD4228T-7/S2 peut-elle détecter dans l’obscurité totale ?

Oui. La caméra thermique 256 × 192 perçoit les différences de température, indépendamment de la lumière ambiante. Associée aux palettes white hot/black hot et au mode image dans l’image, elle révèle les intrusions dans l’obscurité totale, la fumée légère ou le brouillard. La partie optique 4 MP, aidée par le WDR 120 dB et la portée IR jusqu’à 100 m, complète l’identification et la contextualisation de la scène.

Quel est l’intérêt du zoom optique 32× sur une dôme bi-spectre ?

Le zoom 32× (4, 8–153 mm) permet de basculer d’une vue large à un gros plan sans perte de détails, pour lire des éléments critiques et qualifier l’alerte thermique. Le zoom proportionnel garde la cible centrée pendant le grossissement. Couplé à la rotation 360° continue et aux vitesses PTZ élevées, il offre une couverture étendue avec capacité d’investigation fine à distance, réduisant les déplacements sur site.

Comment fonctionne la mesure de température intégrée ?

La DS-2TD4228T-7/S2 propose trois types de règles de mesure : points, zones et ligne, avec jusqu’à 10 points, 10 zones et 1 ligne par règle. La plage de mesure s’étend de -20 °C à 550 °C, avec une précision Max (±2 °C, ±2 %). Ces mesures s’utilisent pour la maintenance prédictive, la sécurité incendie préventive et la surveillance de process, avec alertes configurables sur dépassement de seuils.

Quels formats vidéo et cadences sont pris en charge ?

La caméra gère H.265+, H.265, H.264+, H.264, et en sous-flux H.265/H.264/MJPEG. Côté cadences, le canal optique principal délivre 25 ips en 50 Hz et 30 ips en 60 Hz aux résolutions 2688×1520, 1920×1080, 1280×960 et 1280×720. Le canal thermique fournit 25 ips en 1280×720, 704×576, 640×512 et 256×192, pour un monitoring fluide et économe en bande passante.

Est-elle compatible avec les VMS et NVR standards ?

Oui. Elle prend en charge ONVIF Profile S/G/T, ISAPI et le SDK constructeur, facilitant l’intégration dans la plupart des VMS et enregistreurs du marché. Les protocoles réseau riches (RTSP/RTCP/RTP, HTTP/HTTPS, IPv4/IPv6, SNMP, NTP, etc.) assurent une interopérabilité large. Le stockage local microSD jusqu’à 256 Go avec ANR et le NAS (NFS, SMB/CIFS) complètent l’architecture d’enregistrement.

Quels mécanismes de cybersécurité et de contrôle d’accès sont disponibles ?

La DS-2TD4228T-7/S2 intègre HTTPS, authentification utilisateur, 802.1x, filtrage IP et liaison MAC pour restreindre l’accès et chiffrer les communications. QoS aide à prioriser les flux critiques. Les journaux d’événements, la gestion des comptes et les règles de mots de passe renforcent la conformité. Couplée à un réseau segmenté et à des mises à jour régulières, la caméra s’inscrit dans une stratégie de sécurité by design.

Quelle est la robustesse environnementale de la caméra ?

Conçue pour l’extérieur, elle est certifiée IP66, avec protection TVS 6000 V et protections contre surtensions et transitoires. La plage de fonctionnement s’étend de -40 °C à 70 °C et humidité ≤ 90 %, garantissant une performance stable par grand froid, forte chaleur ou pluie. La mécanique PTZ et la consommation ≤ 30 W optimisent la fiabilité, tout en simplifiant la maintenance.

Comment s’effectue l’alimentation et la connectique ?

Plusieurs options d’alimentation sont disponibles : 24 VAC ±20%, 36 VDC ±20%, 48 VDC ±20% et Hi‑PoE pour simplifier les déploiements. La connectique inclut 1 × RJ45 10/100 Mbit/s auto‑adaptatif, 1 × RS‑485, une sortie vidéo analogique 1, 0 Vp‑p / 75 Ω, 7 entrées et 2 sorties d’alarme. Des entrées audio LINE_IN/MIC IN et une sortie audio linéaire 600 Ω permettent l’audio bidirectionnel.

Quelles actions automatisées puis-je déclencher sur alarme ?

Sur détection d’un événement (VCA, température, incendie, etc.), la caméra peut lancer un préréglage PTZ, une patrouille, un motif, enregistrer sur carte SD, activer une sortie relais, capturer une image, téléverser vers FTP et envoyer une alerte e-mail. Cette orchestration permet de documenter les incidents, d’avertir les équipes et d’actionner des dispositifs tiers comme sirènes, projecteurs ou barrières.

Quelle portée de détection peut-on attendre en pratique ?

À titre indicatif pour la VCA, la portée typique est d’environ 56 m pour des humains et 168 m pour des véhicules, dépendante de la scène, du contraste thermique et de la configuration des règles. Le zoom optique 32×, les préréglages et la vitesse PTZ améliorent l’acquisition de cibles. Les palettes thermiques et le désembuage algorithmique optimisent la détection dans des environnements changeants.
