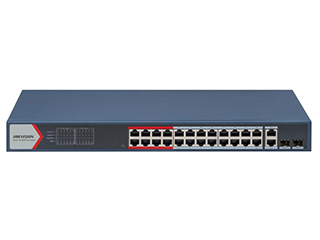

DS-3E1326P-EI (B) Switch PoE 24×10/100 L2 370W 2 SFP Gigabit

DS-3E1326P-EI (B) Switch PoE 24×10/100 L2 370W 2 SFP Gigabit : alimentez, sécurisez et accélérez votre réseau

Boostez vos déploiements IP avec le DS-3E1326P-EI (B) de Hikvision, un switch PoE Smart L2 offrant 24 ports RJ45 10/100 Mbps et 2 ports combo 1000 Mbps/SFP pour l’agrégation ou le backhaul. Son budget PoE de 370 W alimente caméras, AP Wi‑Fi, interphones et capteurs, tout en simplifiant l’infrastructure. Bénéficiez d’une gestion Web intuitive, de fonctions L2 avancées (VLAN, STP/RSTP, agrégation) et d’outils de résilience (PoE Watchdog, isolation, priorités) pour un réseau performant, fiable et facile à dépanner, même sur longues distances jusqu’à 300 m.

Alimentation PoE 370 W pour 24 ports

Alimentez jusqu’à 24 équipements PoE sur les ports 1 à 24 grâce au budget total de 370 W, avec jusqu’à 30 W par port selon les normes IEEE 802.3af/at. Réduisez câbles et injecteurs externes, maîtrisez la consommation (30 W en veille, 400 W max) et optimisez la disponibilité via le PoE Watchdog sur tous les ports. Les ports 1 à 8 sont prioritaires pour préserver l’alimentation et la bande passante des équipements critiques.

Connectivité flexible avec 2 SFP Gigabit combo

Les 2 ports combo 1000 Mbps/SFP offrent des liaisons montantes Gigabit stables vers NVR, cœur de réseau ou Internet. Combinez-les avec la table MAC 16 K, une capacité de commutation de 14,8 Gbps et un taux de transfert de 11,01 Mpps pour fluidifier le trafic vidéo et data. Le cache interne de 4 Mbits améliore la gestion des rafales, tandis que l’agrégation de liens (1 groupe) augmente la résilience et la bande passante.

Portée étendue et continuité de service

Activez le mode longue portée sur les ports 1 à 24 pour atteindre jusqu’à 300 m, idéal pour caméras distantes. L’isolation de ports renforce la sécurité latérale, et la prévention des boucles via 802.1D STP/802.1w RSTP évite les tempêtes de broadcast. La détection de câbles (ouvertures, courts‑circuits, longueur) et la mise en miroir de ports facilitent le diagnostic, tandis que LLDP 802.1ab simplifie la découverte des pairs.

Administration simple et sécurité réseau L2

Administrez via interface Web, Hik‑Central Pro ou Hik‑Partner Pro. Créez des VLAN 802.1Q avec ID 1 à 4094 pour segmenter la vidéo, la voix et la data. Profitez d’outils de maintenance système (mise à niveau à distance, restauration des paramètres d’usine, journaux, configuration réseau de base). La protection contre les surtensions 6 kV, le châssis métal et le montage rack garantissent durabilité et installation professionnelle.

Description technique du DS-3E1326P-EI (B)

Le DS-3E1326P-EI (B) est un switch PoE Smart managed L2 Hikvision doté de 24 ports PoE RJ45 10/100 Mbps et de 2 ports combo 1000 Mbps/SFP. Conforme IEEE 802.3af/at, il fournit jusqu’à 30 W par port avec un budget global de 370 W. Sa capacité de commutation atteint 14,8 Gbps, le taux de transfert 11,01 Mpps, la table d’adresses MAC 16 K et le cache interne 4 Mbits, assurant un transport fluide des flux vidéo IP et données.

La couche 2 inclut 802.1Q VLAN (ID 1–4094), 802.1D STP, 802.1w RSTP, agrégation de liens (1 groupe), isolation de ports, ports prioritaires (1–8), LLDP 802.1ab et mirroring. Le mode longue portée jusqu’à 300 m facilite les installations étendues, tandis que le PoE Watchdog (ports 1–24) maintient les périphériques disponibles. La gestion s’effectue via Web, Hik‑Central Pro ou Hik‑Partner Pro avec mise à niveau distante, reset usine, journaux et configuration réseau de base.

Autres informations importantes

• Marque et modèle: Hikvision DS-3E1326P-EI (B) Switch PoE 24×10/100 L2 370W 2 SFP Gigabit
• Ports: 24 × ports PoE 10/100 Mbps, 2 × ports combo Gigabit (SFP/ cuivre)
• Normes PoE: IEEE 802.3af, IEEE 802.3at; puissance maximale par port: 30 W; budget PoE: 370 W
• Brochage d’alimentation PoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
• Mode longue portée: ports 1 à 24 jusqu’à 300 m; PoE Watchdog: ports 1 à 24; ports prioritaires: 1 à 8; isolation des ports: 1 à 24
• Prévention des boucles: 802.1D STP, 802.1w RSTP; VLAN: 802.1Q, ID 1–4094; agrégation de liens: 1 groupe
• Gestion: via Web, Hik‑Central Pro, Hik‑Partner Pro
• Maintenance système: mise à niveau à distance, restauration des paramètres par défaut, visualisation des journaux, configuration des paramètres réseau de base
• Détection de câbles: détection des circuits ouverts, des courts‑circuits anormaux et de la longueur du câble réseau
• LLDP: 802.1ab pour la découverte des périphériques pairs; mise en miroir des ports: pour la localisation des pannes
• Matériau du boîtier: métal; protection contre les surtensions: 6 kV; mode d’installation: rack (équipé d’équerres de montage)
• Alimentation: 100–240 VCA, 50/60 Hz, Max. 6,3 A; consommation maximale: 400 W; consommation en veille: 30 W
• Dimensions (L × H × P): 440,00 mm × 44,00 mm × 220,80 mm
• Poids net: 2,83 kg; poids brut: 3,8 kg
• Température de fonctionnement: 0 °C à 45 °C; température de stockage: -40 °C à 85 °C
• Humidité de fonctionnement: 5 % à 95 % (sans condensation); humidité relative: 5 % à 95 % (sans condensation)
• EMC: CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020), IC (ICES-003: Issue 7:2020), RCM (AS/NZS CISPR 32: 2015)
• Sécurité: CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014, 2e éd.), CE-LVD (EN 62368-1: 2014+A11: 2017)
• Chimie: CE-RoHS (2011/65/UE), WEEE (2012/19/UE), REACH (Règlement (CE) n°1907/2006)
• Capacité de commutation: 14,8 Gbps; taux de transfert de paquets: 11,01 Mpps; cache interne: 4 Mbits; table d’adresses MAC: 16 K
• Catégorie: Switch 24 ports PoE Smart managed L2

FAQ

Qu’est-ce que le DS-3E1326P-EI (B) Switch PoE 24×10/100 L2 370W 2 SFP Gigabit apporte à un réseau de vidéosurveillance ?

Il offre 24 ports PoE 10/100 Mbps pour alimenter caméras IP selon IEEE 802.3af/at, avec 30 W par port et 370 W au total. Les 2 ports combo Gigabit/SFP servent de liaisons montantes vers NVR ou cœur de réseau. Les fonctions L2 (VLAN 802.1Q, STP/RSTP) isolent les flux, tandis que PoE Watchdog, priorités et port mirroring améliorent disponibilité et diagnostic.

Le mode longue portée jusqu’à 300 m est-il réellement utile et quelles sont les précautions ?

Oui, il simplifie les déploiements éloignés (parkings, entrepôts) en évitant des répéteurs. Il s’applique aux ports 1 à 24. Selon le câble et la charge, le débit peut être réduit pour garantir la stabilité et la puissance. Utilisez un câble de qualité, respectez les budgets PoE et surveillez les pertes. Le PoE Watchdog aide à maintenir les périphériques opérationnels.

Comment gérer et configurer le switch au quotidien ?

La gestion se fait via l’interface Web intégrée, Hik‑Central Pro ou Hik‑Partner Pro. Vous pouvez créer des VLAN 802.1Q (ID 1 à 4094), activer STP/RSTP, configurer l’agrégation de liens, définir des priorités (ports 1–8) et l’isolation. Les fonctions de maintenance incluent la mise à niveau à distance, la restauration des paramètres par défaut, la consultation des journaux et la configuration réseau de base.

Quel type d’alimentation PoE et quelle puissance par port sont pris en charge ?

Le DS-3E1326P-EI (B) est compatible IEEE 802.3af et IEEE 802.3at. Chaque port PoE (1 à 24) peut fournir jusqu’à 30 W, avec un budget cumulé de 370 W pour l’ensemble du switch. Le brochage PoE est 1/2(-), 3/6(+), 4/5(+), 7/8(-). Surveillez la consommation totale pour éviter le dépassement du budget, surtout avec plusieurs appareils énergivores.

Quelles performances de commutation pour la vidéo et la data ?

Le switch propose une capacité de commutation de 14,8 Gbps, un taux de transfert de 11,01 Mpps et une table MAC de 16 K, avec un cache interne de 4 Mbits. Cela garantit un transit fluide des flux vidéo HD/4K et des données simultanés. Les ports combo Gigabit/SFP permettent des uplinks robustes vers les enregistreurs ou la distribution.

Quelles fonctions améliorent la disponibilité et la sécurité réseau ?

PoE Watchdog (ports 1–24) relance automatiquement un périphérique figé. L’isolation des ports (1–24) limite les communications latérales. STP/RSTP empêche les boucles, et le mirroring de port facilite l’analyse. VLAN 802.1Q segmente les flux, les ports prioritaires 1–8 assurent la qualité des services critiques, et l’agrégation de liens (1 groupe) renforce bande passante et tolérance aux pannes.

Quelles sont les caractéristiques physiques et environnementales du produit ?

Châssis métallique robuste, montage en rack avec équerres incluses. Dimensions 440,00 × 44,00 × 220,80 mm, poids net 2,83 kg (brut 3,8 kg). Température de fonctionnement 0 °C à 45 °C, stockage -40 °C à 85 °C. Humidité de fonctionnement et relative 5 % à 95 % sans condensation. Protection contre les surtensions 6 kV pour une meilleure résilience électrique.

Quelles normes et conformités sont couvertes ?

Conformité EMC: CE-EMC (EN 55032:2015+A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN 50130-4:2011+A1:2014, EN 55035:2017+A11:2020), IC (ICES-003: Issue 7:2020), RCM (AS/NZS CISPR 32:2015). Sécurité: CB (IEC 62368-1:2014, AMD1:2009, AMD2:2013) et CE-LVD (EN 62368-1:2014+A11:2017). Chimie: CE‑RoHS (2011/65/UE), WEEE (2012/19/UE) et REACH (CE n°1907/2006).

Quel est l’impact du budget de 370 W et de la consommation sur site ?

Le budget PoE total de 370 W doit couvrir la puissance cumulée des 24 ports activés. Le switch consomme jusqu’à 400 W au maximum (selon charge) et seulement 30 W en veille. Planifiez en conséquence l’alimentation 100–240 VCA, 50/60 Hz (Max. 6,3 A). Répartissez les charges, utilisez les priorités (ports 1–8) et surveillez l’utilisation pour éviter toute saturation.

Comment le DS-3E1326P-EI (B) facilite-t-il le dépannage ?

Il intègre la mise en miroir des ports pour analyser le trafic, la détection de câbles (ouvertures, courts-circuits, longueur) pour qualifier le média, et LLDP 802.1ab pour découvrir les équipements voisins. Les journaux système, la mise à niveau à distance et la restauration des paramètres d’usine accélèrent la résolution d’incidents, tandis que le PoE Watchdog redémarre automatiquement les périphériques non réactifs.

Les 2 SFP Gigabit combo sont-ils indispensables dans un réseau moderne ?

Oui. Ils permettent des uplinks en fibre ou cuivre à 1 Gbps vers un cœur de réseau, un routeur ou un NVR, réduisant la congestion sur les ports d’accès. En environnement vidéo ou multiservice, ces liaisons gagnent en stabilité et en distance par rapport au cuivre. Le mode combo offre une flexibilité de support et simplifie l’évolution de l’infrastructure.
