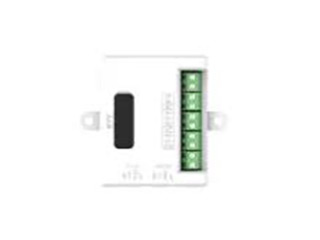

DS-KD-AL8 Module interphone 8 boutons, 8 entrées alarme 12V

DS-KD-AL8 : le module interphone 8 boutons et 8 entrées alarme 12V qui simplifie vos accès

Boostez votre contrôle d’accès avec le DS-KD-AL8 de Hikvision, un module d’extension conçu pour ajouter jusqu’à 8 boutons à vos postes de porte tout en intégrant 8 entrées d’alarme 12V. Compact, économe et fiable, il s’adapte aux environnements exigeants et s’installe en un clin d’œil grâce au montage en surface. Son alimentation dédiée pour l’éclairage des boutons jusqu’à 4 W garantit une visibilité parfaite, de jour comme de nuit. Cascadable jusqu’à 20 modules, il accompagne sereinement l’évolution de votre site sans refaire l’infrastructure.

Extension immédiate jusqu’à 8 boutons

Le DS-KD-AL8 est un module d’extension de boutons qui ajoute instantanément jusqu’à 8 boutons à vos modules de poste de porte Hikvision. Idéal pour les copropriétés, bureaux multi-occupants ou sites industriels, il permet de multiplier les appels sans complexifier le câblage. Sa conception pensée pour l’intégration réduit les coûts d’installation, assure une parfaite compatibilité et préserve une expérience utilisateur fluide, avec un retour visuel clair et uniforme grâce à l’éclairage des boutons.

8 entrées d’alarme 12V pour une sécurité renforcée

Avec 8 entrées d’alarme 12V, le DS-KD-AL8 centralise la détection (contacts de porte, déclencheurs, capteurs techniques) et déclenche des actions cohérentes via le système interphone. Vous gagnez en réactivité et en supervision, sans multiplier les modules. L’interface RS-485 assure un échange robuste, tandis que la logique embarquée optimise la remontée des événements, pour une sécurité souple, évolutive et parfaitement intégrée à votre contrôle d’accès.

Éclairage fiable jusqu’à 4 W pour chaque bouton

Le module prend en charge une alimentation jusqu’à 4 W (12 V CC) pour l’éclairage des boutons, garantissant lisibilité et repérage immédiat même en faible luminosité. Les usagers trouvent rapidement l’appel souhaité, de jour comme de nuit. Cette puissance dédiée limite les contraintes sur l’alimentation principale, stabilise l’éclairage et prolonge la durée de vie des composants, pour une signalisation claire et durable.

Mise en cascade jusqu’à 20 modules

Préparez l’avenir grâce à la mise en cascade pouvant aller jusqu’à 20 modules, tout en conservant une consommation optimisée ≤ 6 W à pleine charge d’une cascade de 20 modules. Vous déployez progressivement votre installation sans lourds travaux, en ajoutant des boutons et des entrées au fil des besoins. Le paramétrage via interrupteur DIP 8 bits simplifie l’adressage et maintient une architecture claire et maintenable.

Description technique du DS-KD-AL8

Le DS-KD-AL8 de Hikvision est un module d’extension pour interphone disposant d’un Système d’exploitation embarqué et d’un processeur MCU intégré, garantissant des performances stables et une latence minimale. Il ajoute 8 entrées d’alarme, s’interface en RS-485 et 12 V CC (2 interfaces de connexion modulaire) et fournit une sortie d’alimentation de 12 V CC jusqu’à 4 W pour l’éclairage des boutons. Son interrupteur DIP (1, 8 bits) facilite l’adressage lors des installations en cascade.

Compact (62,2 mm × 55 mm × 18 mm) et léger (32,2 g sans emballage / 100 g avec emballage), le DS-KD-AL8 se pose en montage en surface pour un déploiement rapide. Il fonctionne de -30 °C à 60 °C, avec une humidité de 10 % à 90 %, ce qui le rend adapté aux environnements variés. La consommation totale reste maîtrisée, avec ≤ 6 W à pleine charge pour une cascade de 20 modules.

Autres informations importantes

• Marque / modèle : Hikvision DS-KD-AL8 – Module interphone 8 boutons, 8 entrées alarme 12V.
• Module d’extension de boutons : chacun s’étend jusqu’à 8 boutons lorsque vous travaillez avec des modules poste de porte.
• Prise en charge d’une alimentation jusqu’à 4 W pour l’éclairage des boutons (12 V CC).
• Mise en cascade jusqu’à 20 alarmes en modules avec consommation totale ≤ 6 W à pleine charge (pour 20 modules).
• Interfaces : 2 connexions modulaires (485 + 12 V CC).
• Interrupteur DIP : 1 (8 bits) pour l’adressage et l’identification de module.
• Installation : montage en surface, format compact 62,2 × 55 × 18 mm.
• Environnement : -30 °C à 60 °C, humidité 10 % à 90 %.
• Poids : 32,2 g (sans emballage), 100 g (avec emballage).
• Système embarqué avec processeur MCU intégré, 8 entrées d’alarme 12V.

FAQ – DS-KD-AL8 Module interphone 8 boutons, 8 entrées alarme 12V

Le DS-KD-AL8 est-il compatible avec mon poste de porte Hikvision existant ?

Oui, le DS-KD-AL8 est un module d’extension prévu pour fonctionner avec les modules de poste de porte Hikvision. Il ajoute jusqu’à 8 boutons supplémentaires et 8 entrées d’alarme 12V, sans remise en cause de l’architecture. L’interface RS-485 et l’alimentation 12 V CC assurent une intégration propre. Vérifiez simplement la compatibilité de génération et le nombre total de modules souhaités.

Comment alimenter l’éclairage des boutons jusqu’à 4 W ?

Le DS-KD-AL8 prend en charge une sortie d’alimentation dédiée de 12 V CC, max 4 W, pour l’éclairage des boutons. Cette alimentation se fait via l’interface modulaire prévue et soulage l’alimentation principale. Vous bénéficiez d’un éclairage stable, homogène et visible, même en conditions de faible luminosité, tout en respectant la limite de puissance recommandée par le fabricant.

Puis-je mettre plusieurs DS-KD-AL8 en cascade ?

Absolument. Vous pouvez mettre en cascade jusqu’à 20 modules. L’adressage est géré via l’interrupteur DIP (1, 8 bits), ce qui facilite l’identification de chaque module. À pleine charge d’une cascade de 20 modules, la consommation totale reste ≤ 6 W, ce qui permet d’évoluer sans surcharger votre alimentation ni complexifier la maintenance.

Quelles sont les caractéristiques physiques et environnementales du module ?

Le DS-KD-AL8 mesure 62,2 mm × 55 mm × 18 mm et s’installe en montage en surface. Il pèse 32,2 g sans emballage (100 g avec emballage). Conçu pour durer, il fonctionne de -30 °C à 60 °C, avec une humidité comprise entre 10 % et 90 %. Ces caractéristiques en font un choix fiable pour de nombreux contextes, intérieurs comme semi-extérieurs protégés.

Comment se fait l’intégration technique avec le contrôleur ?

Le module intègre un Système d’exploitation embarqué et un processeur MCU intégré, gages de stabilité. Il se connecte via 2 interfaces modulaires (485 + 12 V CC), pour des échanges de données robustes et une alimentation fiable. Les 8 entrées d’alarme 12V sont câblées directement sur le module, puis remontées au système interphone pour la supervision et les déclenchements associés.

À quoi servent les 8 entrées d’alarme 12V ?

Elles permettent de relier des capteurs ou déclencheurs (contacts de porte, boutons poussoirs, capteurs techniques) au système interphone. Les événements remontent vers le poste de porte ou le contrôleur compatible, déclenchant des actions configurées (notifications, enregistrements, scénarios). Cette centralisation simplifie la maintenance et offre une visibilité consolidée sur l’état de sécurité des accès surveillés.

Le paramétrage est-il compliqué avec l’interrupteur DIP 8 bits ?

Non. L’interrupteur DIP (1, 8 bits) offre un adressage simple et reproductible, idéal pour les cascades de plusieurs modules. Chaque combinaison identifie un DS-KD-AL8 de manière unique. Cette méthode évite les configurations lourdes via logiciel dans la plupart des cas et réduit le temps d’installation, tout en limitant les erreurs de paramétrage sur site.

Quelle est la consommation électrique maximale du système ?

La conception du DS-KD-AL8 est très économe. À pleine charge d’une cascade de 20 modules, la consommation totale reste ≤ 6 W. Cela signifie que vous pouvez étendre votre installation de manière significative sans impacter fortement la puissance disponible, ni générer d’échauffement excessif, ce qui contribue à la fiabilité et à la longévité de l’ensemble.

Quelles sont les étapes d’installation recommandées ?

L’installation se fait en montage en surface. Fixez le module, reliez les interfaces 485 + 12 V CC, câblez les 8 entrées d’alarme 12V, puis paramétrez l’adresse via l’interrupteur DIP 8 bits. Testez l’éclairage des boutons (jusqu’à 4 W) et la communication RS-485. Respectez les polarités, la topologie du bus et les recommandations du fabricant pour garantir une stabilité optimale.

Le DS-KD-AL8 convient-il aux environnements exigeants ?

Oui. Il est spécifié pour fonctionner de -30 °C à 60 °C avec une humidité de 10 % à 90 %, ce qui couvre une large gamme d’environnements. Sa compacité (62,2 × 55 × 18 mm) et son montage en surface facilitent l’intégration dans des espaces réduits. L’éclairage des boutons alimenté en 12 V CC jusqu’à 4 W assure une visibilité constante, même dans des conditions lumineuses difficiles.
