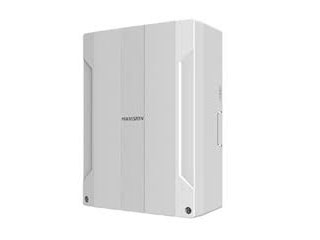

DS-PM1-I16O2-WE Module E/S sans fil 16 entrées 2 sorties AX PRO

DS-PM1-I16O2-WE Module E/S sans fil 16 entrées 2 sorties AX PRO – étendez votre système rapidement et en toute confiance

Le DS-PM1-I16O2-WE Module E/S sans fil 16 entrées 2 sorties AX PRO transforme vos détecteurs filaires en périphériques radio AX PRO, sans travaux lourds. Avec 16 entrées, 2 sorties d’alarme et deux alimentations 12 V intégrées, il simplifie l’intégration, réduit les coûts et accélère la mise en service. Sa communication bidirectionnelle 868 MHz (2GFSK) assure une fiabilité exemplaire jusqu’à 1100 m en champ libre. Un logement pour batterie 12 V 7 Ah garantit la continuité de service jusqu’à 36 heures, avec protection anti-sabotage et indicateurs LED pour une maintenance sereine.

Extension 16 entrées / 2 sorties pour systèmes AX PRO

Ajoutez instantanément jusqu’à 16 entrées filaires à votre centrale AX PRO et pilotez 2 sorties d’alarme pour des scénarios avancés (sirènes, relais, automatismes). Le DS-PM1-I16O2-WE Module E/S sans fil 16 entrées 2 sorties AX PRO protège votre investissement en réutilisant des capteurs existants, tout en modernisant votre installation. Compatible NO/NC avec résistances EOL, il garantit une détection précise, une supervision complète et une transition fluide du filaire vers le sans fil, sans compromis sur la sécurité ni la performance.

Radio 868 MHz bidirectionnelle longue portée

Grâce à sa liaison radio 868 MHz en 2GFSK et à la communication bidirectionnelle, le module offre une portée jusqu’à 1100 m en champ libre, une haute immunité au bruit et un retour d’état fiable. Vous bénéficiez d’accusés de réception, d’optimisations de puissance et d’une stabilité radio éprouvée. Résultat: moins de répéteurs, des installations plus rapides et une fiabilité constante, même dans des environnements exigeants, pour tirer le meilleur parti de votre écosystème AX PRO.

Continuité de service avec batterie 12 V 7 Ah

Le DS-PM1-I16O2-WE dispose d’un logement dédié à une batterie 12 V 7 Ah assurant jusqu’à 36 heures d’autonomie. Deux sorties 12 V DC (courant total 1 A) alimentent vos détecteurs filaires. L’alimentation secteur 100–240 V AC (30 W) prend le relais automatiquement, tandis que la gestion de consommation et les LED d’état sécurisent la disponibilité. Vous gardez le contrôle pendant les coupures, avec une transition fluide et une supervision claire de l’énergie.

Installation et maintenance facilitées

Conçu pour la fixation murale, le boîtier plastique blanc s’intègre discrètement. Les résistances EOL prises en charge (1 kΩ, 2.2 kΩ, 4.7 kΩ, 8.2 kΩ NO/NC) simplifient l’adaptation des lignes existantes. Des contacts anti-sabotage avant et arrière protègent le coffret. Trois LED (alimentation, défaut, intensité du signal) guident le diagnostic en un coup d’œil. Un port série facilite la configuration/maintenance. Vous gagnez en temps d’installation et en fiabilité opérationnelle, de la mise en route à la maintenance.

Description technique du DS-PM1-I16O2-WE

Le DS-PM1-I16O2-WE Module E/S sans fil 16 entrées 2 sorties AX PRO est un transmetteur multi-entrées/sorties sans fil conçu pour convertir des détecteurs filaires en périphériques radio dans l’écosystème Hikvision AX PRO. Sa radio 868 MHz en 2GFSK, avec communication bidirectionnelle, délivre jusqu’à 1100 m de portée en champ libre. Il offre 16 entrées filaires, 2 sorties d’alarme et deux sorties d’alimentation 12 V DC (courant total 1 A), pour une intégration complète et fiable.

Alimenté en 100–240 V AC (30 W), il accueille une batterie 12 V 7 Ah pour jusqu’à 36 heures d’autonomie, avec indicateurs LED d’alimentation/défaut/signal. Il prend en charge les résistances EOL 1 kΩ, 2.2 kΩ, 4.7 kΩ, 8.2 kΩ sur des circuits NO/NC, inclut des contacts anti-sabotage avant et arrière et un port série. Le boîtier plastique blanc se fixe au mur. Dimensions: 261 × 199 × 86.4 mm; poids: 975 g sans batterie, 3024 g avec batterie.

Autres informations importantes

• Type de produit: Transmetteur multi-entrées/sorties sans fil (AX PRO Multi I/O).
• Fréquence radio: 868 MHz; modulation: 2GFSK; communication bidirectionnelle.
• Portée en champ libre: jusqu’à 1100 m.
• Entrées filaires: 16 entrées. Sorties d’alarme: 2.
• Sorties d’alimentation: 2 × 12 V DC, courant total 1 A.
• Alimentation secteur: 100–240 V AC, 30 W.
• Batterie compatible: 12 V, 7 Ah (logement 150 × 64 × 94 mm); autonomie jusqu’à 36 h.
• Consommation sur batterie: repos ≈50 mA, max ≈1500 mA, tension ≈13,8 V.
• Consommation sur secteur (réf. 220 V): repos ≈45 mA, max ≈300 mA.
• Résistances EOL prises en charge: 1 kΩ, 2.2 kΩ, 4.7 kΩ, 8.2 kΩ (NO/NC).
• Protection anti-sabotage: contacts avant et arrière.
• Indicateurs LED: Alimentation (vert), Défaut (ambre), Intensité du signal (vert/rouge).
• Port série: 1 port série.
• Matériau: boîtier plastique; couleur: blanc.
• Installation: fixation murale.
• Dimensions: 261 × 199 × 86.4 mm.
• Poids: 975 g (sans batterie); 3024 g (avec batterie).
• Température de fonctionnement: -10 à 40 °C.
• Humidité de fonctionnement: 10 % à 90 % (sans condensation).
• Logement pour batterie de secours: oui (12 V 7 Ah).

FAQ

Qu’est-ce que le DS-PM1-I16O2-WE et quel est son rôle dans un système AX PRO ?

Le DS-PM1-I16O2-WE Module E/S sans fil 16 entrées 2 sorties AX PRO est un transmetteur multi-entrées/sorties sans fil. Il permet de raccorder jusqu’à 16 lignes filaires et de piloter 2 sorties d’alarme au sein d’un écosystème Hikvision AX PRO. Il convertit des détecteurs filaires existants en périphériques radio, simplifie les extensions et améliore la flexibilité d’un système sans recâblage lourd.

Quelle portée radio, quelle fréquence et quelle modulation le module utilise-t-il ?

Le module fonctionne en 868 MHz avec une modulation 2GFSK, et une communication radio bidirectionnelle. Cette architecture assure une portée en champ libre pouvant atteindre 1100 m, des accusés de réception, un suivi d’intensité de signal et une meilleure résilience au bruit. Vous profitez d’une liaison fiable et stable pour sécuriser les échanges entre l’unité et la centrale AX PRO.

Combien d’entrées et de sorties sont disponibles et à quoi servent-elles ?

Vous disposez de 16 entrées filaires pour relier des détecteurs, contacts ou boucles EOL, et de 2 sorties d’alarme pour piloter des actionneurs, sirènes, relais ou automatismes. Le module offre aussi 2 sorties d’alimentation 12 V DC avec un courant total disponible de 1 A, afin de fournir l’énergie nécessaire aux périphériques filaires connectés.

Comment le DS-PM1-I16O2-WE est-il alimenté et quelle est l’autonomie en cas de coupure ?

Il se branche directement sur le secteur en 100–240 V AC (30 W) et comporte un logement pour une batterie 12 V 7 Ah (dimensions 150 × 64 × 94 mm). L’autonomie peut atteindre jusqu’à 36 heures. La consommation de référence est d’environ 45 mA au repos et 300 mA max sur secteur, et ≈50 mA au repos et ≈1500 mA max sur batterie (tension ~13,8 V).

Quelles résistances de fin de ligne (EOL) et quels types de contacts sont pris en charge ?

Le DS-PM1-I16O2-WE accepte les résistances EOL standards de 1 kΩ, 2.2 kΩ, 4.7 kΩ et 8.2 kΩ, sur des circuits NO ou NC. Cette compatibilité facilite la reprise d’installations existantes et garantit une supervision de ligne fiable, incluant la détection d’ouvertures, de courts-circuits ou d’anomalies, conformément aux bonnes pratiques d’intégration filaire.

Quels indicateurs et protections anti-sabotage sont intégrés ?

Trois LED facilitent le diagnostic: Alimentation (vert), Défaut (ambre) et Intensité du signal (vert/rouge). En sécurité physique, le coffret dispose de contacts anti-sabotage avant et arrière, capables de remonter toute tentative d’ouverture ou d’arrachement. Cette combinaison de visualisation instantanée et de tamper matériel renforce la maintenance préventive et la protection contre les manipulations non autorisées.

Comment s’installe-t-il et de quoi est composé le boîtier ?

L’installation s’effectue en fixation murale. Le boîtier plastique, de couleur blanche, s’intègre discrètement dans la plupart des environnements professionnels ou résidentiels. L’accès aux borniers, au port série et au logement batterie est pensé pour accélérer le câblage et la maintenance. Cette conception robuste permet une mise en service rapide et une intervention aisée en exploitation.

Quelles sont les dimensions et le poids avec ou sans batterie ?

Le module mesure 261 × 199 × 86.4 mm. Son poids est de 975 g sans batterie et de 3024 g avec une batterie 12 V 7 Ah installée. Ces caractéristiques permettent une pose stable au mur, tout en conservant un encombrement contenu pour des locaux techniques, armoires électriques ou espaces réduits.

Dans quelles conditions environnementales le module peut-il fonctionner ?

Le DS-PM1-I16O2-WE est conçu pour des températures de fonctionnement de -10 à 40 °C, et une humidité relative de 10 % à 90 % sans condensation. Ce large spectre d’utilisation convient à la majorité des environnements intérieurs, y compris les locaux techniques, zones de stockage et halls, sous réserve d’une protection normale contre l’humidité directe.

Quelles interfaces supplémentaires et fonctions de maintenance sont disponibles ?

En plus des borniers E/S, le module intègre un port série pour la configuration et la maintenance. Les LED offrent un retour immédiat sur l’alimentation, les défauts et la puissance radio. La communication bidirectionnelle optimise le diagnostic à distance via AX PRO. L’ensemble simplifie la mise en service, la supervision continue et l’assistance sur site ou à distance.
