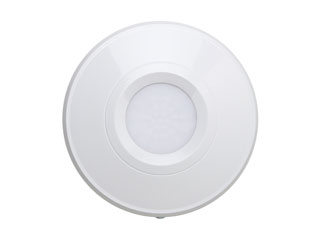

DT-360-AM Détecteur 360° plafond PIR+micro-ondes anti-masque G3

DT-360-AM Détecteur 360° plafond PIR+micro-ondes anti-masque G3 : sécurisez chaque mètre carré avec une fiabilité Grade 3

Le DT-360-AM Détecteur 360° plafond PIR+micro-ondes anti-masque G3 d’Orisec combine Quad PIR et micro-ondes K‑bande pour une détection circulaire ultra précise. Conçu pour des installations professionnelles, il offre une portée jusqu’à 10 m de diamètre à 4,0 m de hauteur, une optique scellée et un anti-masquage AIR actif. Sa compensation de température, son immunité RFI jusqu’à 2, 7 GHz et ses 124 zones assurent une performance stable en toutes conditions. Avec résistances EOL intégrées et sélectionnables, contrôle LED à distance et Grade 3 EN 50131, il protège efficacement les sites sensibles.

Détection 360° double technologie ultra fiable

La combinaison Quad PIR + micro-ondes (K‑bande 24, 15–24, 25 GHz) du DT-360-AM Détecteur 360° plafond PIR+micro-ondes anti-masque G3 réduit drastiquement les fausses alarmes. Les 124 zones et la lentille Fresnel free‑form créent une couverture homogène, tandis que le comptage d’impulsions numérique et le traitement avancé du signal affinent la décision d’alarme. Résultat : une détection précise sur 360°, même dans des environnements complexes, avec une stabilité renforcée par la compensation de température.

Anti-masquage actif pour contrer les tentatives de sabotage

L’anti-masquage actif infrarouge (Active IR) surveille en continu la lentille et signale toute tentative d’obturation ou de pulvérisation. Le DT-360-AM intègre aussi une détection sabotage capot et plafond (lid & ceiling), essentielle sur les sites exigeants. Le Grade 3 selon EN 50131 atteste de sa robustesse face aux menaces avancées, garantissant la continuité de service et la traçabilité des événements de masquage dans votre système d’alarme.

Installation flexible et intégration simplifiée

La hauteur de montage recommandée de 2, 4 m – 4, 0 m (ou 2,4 m – 4,0 m) permet d’adapter la couverture à la pièce. Les résistances EOL intégrées, sélectionnables en double ou triple EOL, accélèrent le câblage et la compatibilité avec la centrale. Le contrôle LED à distance via centrale/panneau facilite les tests sans accéder physiquement à l’appareil, réduisant le temps d’intervention et le coût d’installation.

Performance stable dans des environnements perturbés

Grâce à son immunité RFI jusqu’à 2, 7 GHz, le DT-360-AM reste performant à proximité d’équipements radio. L’optique scellée et la lentille Fresnel free‑form protègent contre la poussière et les variations thermiques, tandis que la compensation de température maintient la sensibilité. La technologie micro-ondes en K‑bande (24, 15–24, 25 GHz) et le traitement avancé du signal assurent une détection constante, même avec des flux d’air ou de légers mouvements d’arrière-plan.

Design discret, léger et robuste

Son format plafond circulaire de 108 mm de diamètre pour une faible hauteur en saillie s’intègre discrètement. Les dimensions (Ø x H) sont de 108 mm x 31 mm (poids ≈ 90 g, valeur fournisseur). Certaines fiches indiquent une taille (Ø x H) 108 x 30 mm. Cette compacité, associée à une finition soignée et une optique scellée, garantit une présence discrète mais une couverture maximale jusqu’à 10 m de diamètre à 4, 0 m de hauteur.

Description technique du DT-360-AM Détecteur 360° plafond PIR+micro-ondes anti-masque G3

Le DT-360-AM d’Orisec est un détecteur plafond 360° à double technologie Quad PIR + micro-ondes (K‑bande 24, 15–24, 25 GHz) avec anti-masquage actif infrarouge (Active IR). Il propose 124 zones de détection et une portée jusqu’à 10 m de diamètre à 4, 0 m de hauteur. La hauteur de montage recommandée est de 2, 4 m – 4, 0 m. L’optique scellée avec lentille Fresnel free‑form, la compensation de température et le comptage d’impulsions numérique assurent une fiabilité optimale. Immunité RFI jusqu’à 2, 7 GHz.

Conforme EN 50131 Grade 3, il intègre une détection sabotage capot et plafond (lid & ceiling) et un contrôle LED à distance via la centrale/panneau. Les résistances EOL intégrées et sélectionnables permettent des configurations double ou triple EOL. Valeurs EOL sélectionnables (jumpers) : Alarm: 1 kΩ, 2, 2 kΩ, 4, 7 kΩ, 5, 6 kΩ, 6, 8 kΩ; Sabotage: 1 kΩ, 2, 2 kΩ, 4, 7 kΩ, 5, 6 kΩ; Masquage: 2, 2 kΩ, 3, 0 kΩ, 6, 8 kΩ, 12 kΩ. Dimensions (Ø x H) 108 mm x 31 mm; taille (Ø x H) 108 x 30 mm mentionnée; poids ≈ 90 g (valeur fournisseur).

Qu’est-ce que le DT-360-AM Détecteur 360° plafond PIR+micro-ondes anti-masque G3 d’Orisec ?

Il s’agit d’un détecteur plafond 360° professionnel alliant Quad PIR et micro-ondes en K‑bande (24, 15–24, 25 GHz). Il offre une détection jusqu’à 10 m de diamètre à 4, 0 m de hauteur, un anti-masquage actif infrarouge (Active IR) et une conformité EN 50131 Grade 3. Conçu pour des sites sensibles, il intègre 124 zones, une optique scellée et une immunité RFI jusqu’à 2, 7 GHz.

Quelle est la portée et la zone couverte par ce détecteur 360° plafond ?

À 4, 0 m de hauteur de montage, le DT-360-AM couvre jusqu’à 10 m de diamètre avec 124 zones de détection. Sa lentille Fresnel free‑form et la double technologie Quad PIR + micro-ondes assurent une couverture homogène sur 360°. La hauteur recommandée est de 2, 4 m – 4, 0 m pour optimiser la sensibilité et limiter les angles morts dans la pièce.

Comment l’anti-masquage actif protège-t-il contre les sabotage ?

L’anti-masquage actif infrarouge (Active IR) détecte immédiatement toute tentative d’obstruction de la lentille (bande, spray, objet). En complément, la détection sabotage capot et plafond (lid & ceiling) alerte en cas d’ouverture ou d’arrachement. Ces protections, associées au Grade 3 EN 50131, offrent un haut niveau de sécurité contre les attaques intentionnelles visant à neutraliser la détection.

Quelles sont les caractéristiques d’intégration électrique (EOL) ?

Le DT-360-AM dispose de résistances de fin de ligne (EOL) intégrées et sélectionnables, avec configurations double ou triple EOL. Les valeurs EOL au choix via jumpers sont: Alarm: 1 kΩ, 2, 2 kΩ, 4, 7 kΩ, 5, 6 kΩ, 6, 8 kΩ; Sabotage: 1 kΩ, 2, 2 kΩ, 4, 7 kΩ, 5, 6 kΩ; Masquage: 2, 2 kΩ, 3, 0 kΩ, 6, 8 kΩ, 12 kΩ. Ceci facilite la compatibilité avec diverses centrales.

Le contrôle des LED peut-il être géré à distance ?

Oui. Le DT-360-AM permet un contrôle LED à distance via la centrale/panneau. Cette fonction est idéale pour les tests de marche, la maintenance ou la discrétion en exploitation. Elle évite d’accéder physiquement au détecteur, simplifie le diagnostic et réduit le temps d’intervention lors des mises en service ou des vérifications périodiques sur site.

Qu’apporte la double technologie Quad PIR + micro-ondes K‑bande ?

La double technologie croise deux méthodes de détection complémentaires. Les éléments Quad PIR analysent les variations d’infrarouge passif sur 124 zones, tandis que les micro-ondes en K‑bande (24, 15–24, 25 GHz) évaluent le mouvement par effet Doppler. Le traitement avancé du signal et le comptage d’impulsions numérique réduisent les fausses alarmes et renforcent la fiabilité, surtout dans des environnements dynamiques.

Le détecteur est-il adapté aux environnements radio perturbés ?

Oui. Le DT-360-AM offre une immunité RFI jusqu’à 2, 7 GHz, limitant l’influence des émetteurs radio ou équipements sans fil à proximité. Son optique scellée et la compensation de température stabilisent la sensibilité face aux variations environnementales. Combinées, ces protections assurent une performance constante et des alarmes pertinentes, même sur des sites techniquement exigeants.

Quelles sont les dimensions et le poids du DT-360-AM ?

Les dimensions (Ø x H) sont de 108 mm x 31 mm, pour un poids d’environ 90 g (valeur fournisseur). Certaines documentations mentionnent une taille (Ø x H) 108 x 30 mm. Son design compact et discret en plafond permet une intégration aisée dans la plupart des environnements, sans compromettre la couverture 360° jusqu’à 10 m de diamètre à 4, 0 m.

Quelle est la conformité de sécurité et à quels usages s’adresse-t-il ?

Le DT-360-AM est certifié EN 50131 Grade 3, un niveau requis pour des sites à haut risque comme commerces sensibles, entrepôts, locaux techniques ou bureaux critiques. Il est également pertinent pour toute installation souhaitant un niveau de fiabilité supérieur, grâce à son anti-masquage actif, sa détection sabotage capot/plafond et son traitement avancé du signal.

Comment optimiser l’installation et la hauteur de montage ?

Installez le DT-360-AM à une hauteur de 2, 4 m – 4, 0 m, idéalement vers 4, 0 m pour bénéficier d’un diamètre de détection jusqu’à 10 m. Respectez l’alignement du champ de vision, évitez les sources de chaleur directes et confirmez la couverture via le contrôle LED à distance. Les EOL intégrées et sélectionnables simplifient le câblage et l’adaptation à la centrale.

Quelles optiques et traitements améliorent la stabilité de détection ?

Le détecteur utilise une lentille Fresnel free‑form et une optique scellée pour protéger la chaîne optique de la poussière et de l’oxydation. La compensation de température, le comptage d’impulsions numérique et le traitement avancé du signal assurent une réponse cohérente. Combinés aux micro-ondes K‑bande (24, 15–24, 25 GHz), ces atouts garantissent une détection fiable et précise au quotidien.
