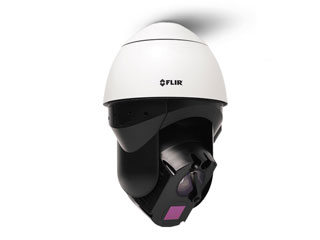

DX-608-S25 Caméra PTZ IP thermique 640×480 + 4K 31x IR PoE++

DX-608-S25 Caméra PTZ IP thermique 640×480 + 4K 31x IR PoE++ : sécurisez vos sites critiques avec une vision totale 24/7

La DX-608-S25 de FLIR (série Elara) combine une imagerie thermique VGA 640×480 et une caméra visible 4K avec zoom optique 31× pour détecter, vérifier et identifier en toutes conditions. Grâce à son PTZ 360° continu et son inclinaison étendue, elle couvre de vastes périmètres sans angle mort. Alimentation 24 VAC ou PoE++ et protection IP66/IK10 assurent une installation fiable sur sites industriels, ports, frontières et infrastructures sensibles. Intégration ONVIF, double flux H.264/MJPEG et Ethernet Gigabit simplifient le déploiement.

Détection thermique précise 640×480 VOx

Le module thermique VGA 640 × 480 basé sur un micro-bolomètre VOx non refroidi détecte efficacement personnes et véhicules, même dans la fumée, le brouillard ou la nuit. Avec un objectif 55 mm offrant un champ de vision de 8° × 6°, la caméra capte les signatures thermiques sur la bande 7,5 à 13,5 μm. Les optimisations FFC automatique, Auto AGC et Dynamic Detail Enhancement renforcent le contraste et les détails, tandis que l’E‑Zoom jusqu’à 4× permet une analyse fine des cibles distantes.

Identification en 4K avec zoom optique 31× et IR

La caméra visible CMOS 4K UHD fournit des flux jusqu’à 4K, complétés par un zoom optique 31× (6,5–202 mm) pour identifier clairement les sujets à grande distance. La fonction TDN et la sensibilité de 0,25 lux en couleur / 0,10 lux en N/B assurent des images nettes en basse lumière. Son champ de vision s’étend de 61,8° à 2,15° (HFOV) et 36,65° à 1,2° (VFOV). Un illuminateur NIR intégré porte l’assistance jusqu’à 200 m pour une vérification visuelle fiable.

Couverture PTZ exhaustive et réactive

Grâce au panoramique 360° continu et à l’inclinaison de −10° à 190°, la DX-608-S25 élimine les angles morts. Les vitesses réglables de 0,1° à 90°/s en pan et 0,1° à 60°/s en tilt permettent de suivre rapidement des événements. Jusqu’à 256 positions préréglées accélèrent les rondes automatiques et la réponse aux alarmes. Cette agilité mécanique, alliée aux vues thermique et visible, améliore la détection précoce, la vérification à distance et la collecte de preuves.

Intégration, réseau Gigabit et robustesse terrain

Thermique et visible émettent en H.264/MJPEG (deux flux indépendants côté visible) pour une intégration simple avec VMS via ONVIF Profile S, API FLIR/SDK et CGI. Les protocoles IPv4, HTTP, RTSP/RTP/RTCP, TCP/UDP, IGMP, DHCP, NTP, UPnP et plus sont pris en charge sur Ethernet 10/100/1000. Conçue pour l’extérieur, elle est IP66, NEMA 4X et IK10 (hors fenêtres), fonctionne de −40 °C à +60 °C et supporte 0–95 % d’humidité, garantissant une disponibilité maximale.

Description technique DX-608-S25

La DX-608-S25 Caméra PTZ IP thermique 640×480 + 4K 31x IR PoE++ réunit une imagerie thermique VGA 640×480 à pas de 12 µm et une optique 55 mm pour une portée et un contraste élevés dans la bande 7,5–13,5 μm. Les algorithmes FFC automatique, Auto AGC et DDE optimisent la lisibilité des scènes complexes, tandis que l’E‑Zoom continu jusqu’à 4× facilite le grossissement sans contact. Les fréquences thermiques 30 Hz (NTSC) / 25 Hz (PAL) / 8,3 Hz assurent flexibilité opérationnelle.

La voie visible CMOS 4K UHD propose des flux jusqu’à 4K, un zoom optique 31× (6,5–202 mm) et un TDN performant pour la basse lumière. L’illuminateur NIR intégré atteint 200 m. Le PTZ offre 360° continus, −10° à 190° de tilt, 0,1°–90°/s en pan et 0,1°–60°/s en tilt, avec 256 préréglages. L’alimentation 24 VAC ou PoE++ (max. 43 W) simplifie l’installation. Étanchéité IP66, NEMA 4X et IK10 (hors fenêtres) garantissent la durabilité en milieux exigeants.

Autres informations importantes

• Marque et série: FLIR, caméra IP PTZ multispectrale Elara.
• Type de détecteur thermique: Micro-bolomètre VOx non refroidi.
• Résolution thermique: 640 × 480 pixels.
• Taille de pixel (pitch): 12 µm.
• Plage spectrale thermique: 7, 5 μm – 13, 5 μm.
• Fréquence d’images thermique: 30 Hz (NTSC) / 25 Hz (PAL) / 8, 3 Hz (mode basse fréquence).
• Objectif thermique (longueur focale): 55 mm.
• Champ de vision thermique (h × v): 8° × 6°.
• Zoom thermique: E‑Zoom continu jusqu’à 4× (option de zoom thermique optique jusqu’à 5× avec objectif 15–75 mm).
• Capteur visible: CMOS 4K UHD.
• Résolution visible: Jusqu’à 4K (flux visible).
• Zoom optique visible: 31× optique.
• Focale visible: 6, 5 mm – 202 mm.
• Champ de vision visible (h × v): 61, 8° – 2, 15° (HFOV) × 36, 65° – 1, 2° (VFOV).
• Sensibilité visible: Couleur 0, 25 lux (@ f/1.6, AGC activé, 30 ips) — N/B 0, 10 lux (@ f/1.6, AGC activé, 30 ips).
• Panoramique: 360° continu.
• Angle d’inclinaison: −10° à 190°.
• Vitesse panoramique: 0, 1° à 90°/s.
• Vitesse d’inclinaison: 0, 1° à 60°/s.
• Positions préréglées: 256.
• Compression vidéo: Thermique : H.264 et MJPEG ; Visible : deux flux indépendants H.264 et MJPEG.
• Résolution de streaming thermique: QVGA à VGA (ex. 320×240 à 640×480).
• Résolution de streaming visible: VGA à 4K.
• Protocoles réseau pris en charge: IPv4, HTTP, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP.
• API et intégration: ONVIF Profile S ; API FLIR/SDK ; CGI.
• Ethernet: 10 / 100 / 1000 Mbps (Gigabit).
• Entrées/sorties et audio: Audio bidirectionnel ; 4 entrées numériques ; 2 sorties relais.
• Illumination NIR intégrée: Illuminateur NIR intégré, portée jusqu’à 200 m.
• Alimentation: 24 VAC (±10 %) ou PoE+ (injecteur PoE universel pris en charge).
• Consommation électrique maximale: Max 61 W (24 VAC) ; Max 43 W (PoE+).
• Indice de protection: IP66 (NEMA 4X ; IK10 hors fenêtres).
• Plage de température de fonctionnement: −40 °C à +60 °C.
• Plage de température de stockage: −55 °C à +85 °C.
• Humidité relative: 0 % à 95 % (sans condensation).
• Normes de choc et vibration: Conforme IEC 60068-2-27 (choc) et IEC 60068-2-64 (vibration).
• Correction et optimisation d’image thermique: Correction automatique Flat Field Correction (FFC) ; Auto AGC ; Dynamic Detail Enhancement (DDE) ; réglages de luminosité, netteté, contraste.
• Dimensions (environ): Diamètre 275 mm × Hauteur 368 mm.
• Masse (environ): 9, 1 kg.

FAQ — DX-608-S25 Caméra PTZ IP thermique 640×480 + 4K 31x IR PoE++

La DX-608-S25 convient-elle aux environnements extérieurs difficiles ?

Oui. Elle est certifiée IP66 et NEMA 4X pour résister aux intempéries, et IK10 (hors fenêtres) pour supporter les tentatives de vandalisme. La caméra fonctionne de −40 °C à +60 °C, tolère 0 à 95 % d’humidité sans condensation, et répond aux normes IEC 60068-2-27/64 pour chocs et vibrations. Ces atouts garantissent fiabilité et disponibilité sur sites industriels, portuaires, périmètres sensibles ou infrastructures isolées.

Quelle est la portée et la précision de la voie thermique ?

La voie thermique utilise un micro-bolomètre VOx non refroidi en 640×480 avec un pas de 12 µm, une optique 55 mm et un champ de 8°×6°. Elle opère dans la bande 7,5–13,5 µm, avec FFC automatique, Auto AGC et DDE pour maximiser le contraste. L’E‑Zoom jusqu’à 4× permet d’affiner l’observation. Les fréquences 30/25/8,3 Hz offrent une flexibilité selon la réglementation et les besoins d’enregistrement.

Que propose la caméra visible 4K pour l’identification ?

Le capteur CMOS 4K UHD délivre des flux jusqu’à 4K avec un zoom optique 31× (6,5–202 mm). Le champ de vision s’étend de 61,8° à 2,15° horizontal et 36,65° à 1,2° vertical, pour passer d’une vue large à un gros plan lointain. La sensibilité de 0,25 lux en couleur et 0,10 lux en N/B, le TDN et l’illuminateur NIR jusqu’à 200 m facilitent l’identification nocturne.

Comment s’intègre-t-elle à un VMS existant ?

L’intégration est simple via ONVIF Profile S et l’API FLIR/SDK ou CGI. La caméra émet H.264/MJPEG en thermique et deux flux indépendants H.264/MJPEG en visible. Elle supporte IPv4, HTTP, RTSP/RTP/RTCP, TCP/UDP, IGMP, DHCP, ARP, NTP, UPnP, DNS, ICMP. L’Ethernet 10/100/1000 Mbps garantit la bande passante nécessaire pour les flux VGA à 4K et la télécommande PTZ en temps réel.

Quelles options d’alimentation et de consommation électrique ?

Deux options: 24 VAC (±10 %) avec consommation maximale de 61 W, ou PoE++/PoE+ via injecteur universel avec consommation maximale de 43 W. Cette flexibilité facilite les déploiements sur longues distances et réduit les coûts d’infrastructure. Le PoE++ permet une seule liaison réseau/énergie, tandis que le 24 VAC s’adapte aux installations traditionnelles existantes sur sites étendus ou soumis à des contraintes électriques.

La PTZ couvre-t-elle vraiment sans angle mort ?

Oui. Le panoramique 360° continu élimine les zones hors champ, et l’inclinaison de −10° à 190° couvre largement au-dessus de l’horizon. Les vitesses de 0,1° à 90°/s en pan et 0,1° à 60°/s en tilt soutiennent la poursuite d’objets rapides. Avec 256 préréglages, vous programmez des rondes et positions stratégiques pour surveiller, valider et enregistrer les événements critiques en continu.

Quels formats et résolutions de streaming sont disponibles ?

La voie thermique diffuse de QVGA à VGA (ex. 320×240 à 640×480) en H.264 et MJPEG. La voie visible délivre de VGA à 4K, avec deux flux indépendants en H.264 et MJPEG pour adapter la qualité aux besoins d’enregistrement et d’affichage. Cette flexibilité optimise l’utilisation réseau tout en conservant des preuves à haute résolution pour l’investigation.

Dispose-t-elle d’entrées/sorties pour l’automatisation ?

Oui. La DX-608-S25 offre de l’audio bidirectionnel, 4 entrées numériques et 2 sorties relais. Vous pouvez ainsi connecter des capteurs périmétriques, déclencher des projecteurs ou des avertisseurs, et activer des enregistrements selon des événements. Combinées au PTZ et aux vues thermique/visible, ces E/S enrichissent les scénarios de dissuasion active et la gestion d’incidents en salle de contrôle.

Quelles optimisations d’image thermique sont incluses ?

La caméra intègre la correction automatique FFC (Flat Field Correction) pour uniformiser le capteur, l’Auto AGC pour ajuster dynamiquement le gain, et le DDE (Dynamic Detail Enhancement) pour révéler les détails fins. Des réglages de luminosité, netteté et contraste permettent d’adapter l’image aux conditions de site. Ces traitements garantissent une lisibilité optimale, essentielle pour la détection longue portée et la levée de doute.

Quelles sont ses dimensions et son poids pour le montage ?

La DX-608-S25 mesure environ Ø 275 mm pour 368 mm de hauteur et pèse 9,1 kg. Ce format de dôme PTZ robuste convient aux mâts, façades et toitures. Sa construction IP66/NEMA 4X simplifie l’intégration en extérieur, tandis que l’Ethernet Gigabit et l’alimentation PoE++/24 VAC limitent le câblage. Prévoyez une fixation adaptée à la charge et à l’exposition au vent.

Quel est l’intérêt d’une solution multispectrale sur un site critique ?

La combinaison thermique + 4K visible optimise toute la chaîne: la thermique assure la détection fiable 24/7 malgré l’obscurité, la pluie ou la fumée, tandis que la 4K et le zoom 31× fournissent des détails d’identification et de preuve. Avec PTZ rapide, E/S, audio, NIR 200 m et intégration ONVIF, la DX-608-S25 remplace plusieurs caméras fixes et renforce l’efficacité opérationnelle.
