ED3601 Extendeur Ethernet VDSL2 industriel RJ45 Rail DIN 2,2 km

ED3601 Extendeur Ethernet VDSL2 industriel RJ45 Rail DIN 2,2 km — étendez votre réseau plus loin, plus vite, en toute fiabilité

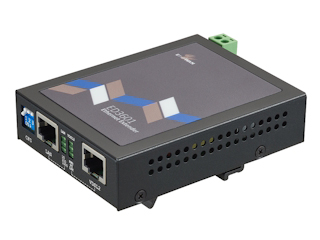

Le ED3601 Extendeur Ethernet VDSL2 industriel RJ45 Rail DIN 2,2 km d’Etherwan prolonge l’Ethernet sur paire torsadée jusqu’à 2,2 km, tout en offrant un débit agrégé jusqu’à 300 Mbps (150 Mbps descendant / 150 Mbps montant). Conçu pour les environnements exigeants, il combine un port Ethernet 10/100/1000BASE-T et un port VDSL2, avec auto‑négociation et Auto‑MDI/MDIX. Son boîtier métal, le montage Rail DIN 35 mm et l’alimentation 12–24 V DC avec protections rendent l’installation simple et durable. Les voyants, DIP switches et la compatibilité UTP Cat5e/6/7 garantissent un déploiement rapide, stable et évolutif.

Longue portée et haut débit

Profitez d’une extension Ethernet sur paire torsadée (UTP) avec un débit agrégé jusqu’à 300 Mbps (150/150). Obtenez 100 Mbps jusqu’à 200 mètres et environ 1 Mbps jusqu’à 2,2 km, idéal pour les liaisons distantes. En mode symétrique, l’ED3601 permet des extensions jusqu’à ~1,5 km selon la qualité du câble. Les performances sont optimisées grâce au VDSL2, avec adaptation du SNR et modes asymétriques/symétriques sélectionnables pour stabiliser le lien selon votre scénario.

Installation simple sur Rail DIN et connectiques flexibles

Le montage Rail DIN 35 mm (kit inclus) et le boîtier métal compact (72,5 × 94,5 × 23 mm, 0,22 kg) facilitent l’intégration en armoire. L’appareil intègre 1 × RJ45 10/100/1000BASE‑T pour le réseau et 1 × RJ45 VDSL2 pour la liaison, avec auto‑négociation et Auto‑MDI/MDIX. Les connexions étendues incluent également “RJ45 netwerk en RJ11 / schroef connector voor extender poort” selon le câblage disponible, pour une flexibilité maximale sur le terrain.

Robustesse industrielle et alimentation sécurisée

Conçu pour durer, l’ED3601 fonctionne de -20 à 65 °C (stockage -40 à 70 °C, humidité 0–95 % sans condensation). Une spécification “Hardened” Etherwan indique -40 à +75 °C pour des environnements extrêmes. L’entrée 12–24 V DC via borne à vis simplifie l’intégration, tandis que la consommation de 4,5 W limite l’empreinte énergétique. Les protections contre le courant excessif et l’inversion de polarité sécurisent l’alimentation, et les voyants d’état offrent un diagnostic rapide.

Compatibilité et conformité complètes

Compatible avec câbles UTP Cat5e/6/7, l’ED3601 prend en charge IEEE 802.3 (10BASE‑T), 802.3u (100BASE‑TX) et 802.3ab (1000BASE‑T). Il est conforme EN 62368‑1, FCC Part 15B Class A, VCCI Class A, EN 55032, EN 55035, et bénéficie de tests EMS EN 61000‑4‑x et vibration/choc IEC 60068‑2. Idéal pour “Etherwan Hardened Ethernet extender 10/100 Base‑TX Din rail”, il garantit interopérabilité et fiabilité dans des infrastructures professionnelles.

ED3601 Extendeur Ethernet VDSL2 industriel RJ45 Rail DIN 2,2 km — description technique

L’ED3601 est un extendeur Ethernet VDSL2 industriel permettant la prolongation d’Ethernet sur paire torsadée UTP. Il offre un débit agrégé jusqu’à 300 Mbps (150/150) avec des performances typiques de 150/150 Mbps jusqu’à 300 m, 100 Mbps jusqu’à 200 m, et environ 1 Mbps jusqu’à 2,2 km selon la qualité du câble. Il dispose d’un port 1 × RJ45 10/100/1000BASE‑T (Auto‑Negotiation, Auto‑MDI/MDIX) pour le LAN et d’un port 1 × RJ45 VDSL2 pour la liaison distante.

La configuration s’effectue via 4 DIP switches: DIP1 RT (Remote) / CO (Master), DIP2 Asymm / Symm, DIP3 Interleave / , DIP4 SNR High / Low. Des voyants indiquent l’alimentation, le mode RT/CO, l’état du lien VDSL2 et Ethernet. Le boîtier métal mesure 72,5 × 94,5 × 23 mm pour 0,22 kg, montage Rail DIN 35 mm (kit inclus). Alimentation 12–24 V DC sur borne à vis, 4,5 W, protections contre surcourant et inversion de polarité. Température de fonctionnement -20 à 65 °C (Hardened Etherwan -40 à +75 °C), stockage -40 à 70 °C, humidité 0–95 % HR sans condensation. Conformité EN 62368‑1, FCC/VCCI/EN 55032/EN 55035, EMS EN 61000‑4‑x, vibration/choc IEC 60068‑2. Compatible UTP Cat5e/6/7.

Quelle distance et quels débits puis-je atteindre avec le ED3601 Extendeur Ethernet VDSL2 industriel RJ45 Rail DIN 2,2 km ?

L’ED3601 offre un débit agrégé jusqu’à 300 Mbps (150 Mbps descendant / 150 Mbps montant) sur paire torsadée. Comptez typiquement 100 Mbps jusqu’à 200 m et 150/150 Mbps jusqu’à 300 m. En mode symétrique, des liaisons jusqu’à ~1,5 km sont possibles selon le câble. Pour les très longues portées, vous pouvez atteindre environ 1 Mbps jusqu’à 2,2 km sur UTP de bonne qualité.

Quelles interfaces et connectiques sont disponibles sur l’ED3601 ?

L’appareil propose 1 × RJ45 10/100/1000BASE‑T avec auto‑négociation et Auto‑MDI/MDIX pour le réseau, et 1 × RJ45 VDSL2 pour la liaison d’extension. Selon le terrain, des connexions “RJ45 netwerk en RJ11 / schroef connector voor extender poort” peuvent être utilisées pour l’interface d’extension, offrant une grande flexibilité de raccordement aux paires torsadées existantes et aux borniers.

Comment se monte l’ED3601 et quelles sont ses dimensions/son poids ?

Le ED3601 est livré avec un kit de montage pour Rail DIN 35 mm (top-hat), idéal pour les armoires électriques et les installations industrielles. Son boîtier métal industriel mesure 72,5 × 94,5 × 23 mm et pèse 0,22 kg. Ce format compact facilite l’intégration, le passage des câbles et la ventilation, tout en assurant une robustesse adaptée aux déploiements professionnels de longue durée.

Quelle alimentation requiert l’ED3601 et quelle est sa consommation ?

L’ED3601 s’alimente en 12–24 V DC via borne à vis (terminal block), pour une intégration simple en armoire. Sa consommation est de 4,5 W, ce qui limite l’échauffement et facilite l’alimentation redondée. L’appareil intègre des protections contre le courant excessif et l’inversion de polarité, garantissant sécurité et disponibilité dans les environnements industriels exigeants.

Quelles sont les conditions environnementales supportées ?

La plage de fonctionnement standard est de -20 à 65 °C, avec une humidité relative de 0 à 95 % sans condensation. La température de stockage va de -40 à 70 °C. Une spécification “Etherwan Hardened Ethernet extender” mentionne un fonctionnement possible de -40 à +75 °C selon versions et environnements, permettant d’adresser des sites soumis à des conditions climatiques extrêmes.

Comment se configure l’ED3601 via les interrupteurs DIP ?

Quatre DIP switches facilitent la mise en service: DIP1 sélectionne RT (Remote) ou CO (Master); DIP2 choisit Asymm (asymétrique) ou Symm (symétrique); DIP3 active le mode Interleave (optimisation de la robustesse sur ligne); DIP4 règle le SNR en High/Low pour privilégier la stabilité ou le débit. Cette granularité permet d’adapter l’extension aux caractéristiques réelles de la paire torsadée utilisée.

Avec quels câbles et normes réseau l’ED3601 est-il compatible ?

L’ED3601 fonctionne avec des câbles UTP Cat5e/6/7 et prend en charge IEEE 802.3 (10BASE‑T), 802.3u (100BASE‑TX) et 802.3ab (1000BASE‑T). La fonction Auto‑MDI/MDIX simplifie le brassage. Il s’intègre parfaitement dans les architectures “Etherwan Hardened Ethernet extender 10/100 Base‑TX Din rail”, tout en assurant une interopérabilité avec des équipements Fast Ethernet et Gigabit Ethernet modernes.

Quels voyants d’état sont disponibles pour le diagnostic ?

Des LED dédiées indiquent l’alimentation, le rôle RT/CO (Remote/Master), l’état du lien VDSL2 et l’état du lien Ethernet. Elles permettent de vérifier instantanément la synchronisation VDSL2, la négociation Ethernet et la présence d’alimentation. Combinées aux réglages DIP, elles offrent un diagnostic rapide pour optimiser le SNR, ajuster le mode de transmission et stabiliser les performances sur la distance visée.

Quelles sont les certifications et conformités de l’ED3601 ?

Le produit est conforme EN 62368‑1 pour la sécurité, FCC Part 15B Class A, VCCI Class A, EN 55032 et EN 55035 pour les émissions/immuntés CEM. Il a passé des tests EMS EN 61000‑4‑x et des essais de vibration/choc selon IEC 60068‑2. Ces conformités garantissent des performances stables et sûres dans des environnements industriels soumis à des perturbations électromagnétiques.

Quels sont les cas d’usage typiques de l’ED3601 Extendeur Ethernet VDSL2 industriel RJ45 Rail DIN 2,2 km ?

Idéal pour relier des caméras IP distantes, automates, bornes d’accès ou capteurs sur de longues distances, notamment lorsque la fibre n’est pas disponible. La portée jusqu’à 2,2 km et les débits adaptatifs permettent de réutiliser des paires torsadées existantes. Le montage Rail DIN, le boîtier métal et la large plage thermique en font un choix fiable pour sites industriels ou infrastructures critiques.
