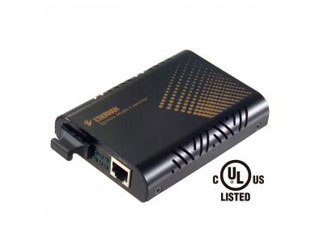

EL100C-20 Convertisseur RJ45 10/100 vers Fibre 100FX SC SM 20km

Étendez votre réseau jusqu’à 20 km avec l’EL100C-20, le convertisseur RJ45/Fibre 100FX SC qui sécurise vos liens critiques

Le EL100C-20 Convertisseur RJ45 10/100 vers Fibre 100FX SC SM 20km d’Etherwan est la solution idéale pour prolonger vos connexions Ethernet 10/100BASE‑TX sur de longues distances tout en améliorant l’immunité aux interférences. Grâce à sa fibre monomode 100BASE‑FX (SC) à 1310 nm, atteignez 20 km avec une fiabilité exemplaire. Non‑managé et simple à installer, il offre Auto MDI/MDIX, modes Converter ou Store‑and‑Forward et options de duplex configurables. Son boîtier aluminium compact et ses LED de diagnostic assurent déploiement rapide, maintenance facilitée et compatibilité totale avec les standards IEEE.

Portée fibre monomode 20 km et connecteur SC 100FX

Reliez des bâtiments, sites industriels ou caméras distantes jusqu’à 20 km grâce à la fibre monomode (single‑mode) 100BASE‑FX en longueur d’onde 1310 nm. Le connecteur SC assure une connexion fiable et standardisée avec une grande immunité aux perturbations électromagnétiques. Idéal pour sécuriser des liaisons critiques, ce média‑converter maintient un débit stable en 10/100 tout en réduisant les pertes et en garantissant une transmission constante, même dans des environnements électriquement bruyants ou sur des liaisons extérieures exposées.

Fiabilité et diagnostic: LFPT, LED complètes, boîtier aluminium

Le Link‑Fault‑Pass‑Through (LFPT), activable/désactivable via DIP switch, facilite le diagnostic bout‑en‑bout en remontant les pannes de lien. Des LED précises informent sur Alimentation, Link/Activity, Full duplex/Collision, et la Vitesse 10/100TX. Le robuste boîtier en aluminium améliore la dissipation thermique et la durabilité. Les certifications UL (liste), CE Classe A, FCC Part 15B Classe A et VCCI Classe A attestent d’une conformité rigoureuse, essentielle pour des installations professionnelles et industrielles exigeantes.

Installation plug‑and‑play et grande flexibilité réseau

Non‑managé, l’EL100C‑20 se déploie en quelques minutes. Auto MDI/MDIX élimine les câbles croisés. Choisissez entre Store‑and‑Forward ou Converter mode, et configurez le duplex (full/half) selon vos besoins. La fixation murale est native et l’insertion dans le châssis EMC1600 (optionnel) simplifie les déploiements multi‑convertisseurs. Alimenté en 12 V DC (adaptateur fourni) et consommant seulement 1, 92 W max, il convient aux baies compactes, armoires techniques et points distants à contraintes énergétiques.

Performance et compatibilité garanties par les standards IEEE

Compatible IEEE 802.3 (10BASE‑T), 802.3u (100BASE‑TX/FX) et 802.3x (flow control), ce convertisseur assure 14 880 pps @ 10 Mbps et 148 810 pps @ 100 Mbps avec une mémoire tampon de 128 Kbits. Les modes full‑duplex et half‑duplex sont configurables pour s’adapter aux équipements legacy ou modernes. Vous obtenez ainsi une interopérabilité exemplaire avec switches, NVR, automates et terminaux Ethernet, sans compromis sur la stabilité ni la qualité de service.

EL100C-20 Convertisseur RJ45 10/100 vers Fibre 100FX SC SM 20km — Description technique

Le EL100C‑20 Convertisseur RJ45 10/100 vers Fibre 100FX SC SM 20km d’Etherwan relie un port 10/100BASE‑TX (RJ45) et un port 100BASE‑FX (SC) sur fibre monomode à 1310 nm pour des liaisons jusqu’à 20 km. Il prend en charge les modes full‑duplex et half‑duplex configurables, les standards IEEE 802.3/802.3u/802.3x, et propose les modes Store‑and‑Forward ou Converter afin d’optimiser la latence et la compatibilité selon vos contraintes.

Conçu pour une exploitation fiable, il intègre Auto MDI/MDIX, une mémoire tampon de 128 Kbits et des LED exhaustives: Alimentation, Link/Activity, Full duplex/Collision, Speed (10/100TX) et Link/Activity, Full duplex/Collision (100FX). Le LFPT activable via DIP switch facilite le dépannage. Son boîtier aluminium compact (80, 3 × 109, 2 × 23, 8 mm, 0, 15 kg) consomme 1, 92 W max en 12 V DC (adaptateur fourni) et fonctionne de 0 à 45 °C, avec options de fixation murale ou intégration au châssis EMC1600.

Autres informations importantes

• Marque / modèle: Etherwan EL100C‑20
• Désignation: Etherwan Convertisseur de média Etherwan 10/100BASE‑TX vers 100BASE‑FX SC SM 20KM
• Type de port Ethernet: 10/100BASE-TX (RJ45) – 1 port
• Port fibre: 100BASE-FX – 1 port (connecteur SC, simple mode)
• Type de fibre: Fibre monomode (single-mode)
• Distance maximale fibre: 20 km
• Longueur d’onde: 1310 nm
• Mode duplex: Support full‑duplex et half‑duplex (configurable)
• Fonctions configurables: Mode store-and-forward ou converter, Link-Fault-Pass-Through (LFPT) activable/désactivable via DIP switch, duplex des ports configurable
• Standards pris en charge: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX/FX), IEEE 802.3x (flow control)
• Taux de transfert (paquets): 14 880 pps @ 10 Mbps ; 148 810 pps @ 100 Mbps
• Mémoire tampon: 128 Kbits
• Mode de traitement: Store-and-Forward ou Converter mode
• Auto MDI/MDIX: Oui
• Indicateurs LED: Alimentation (par unité) ; Link/Activity, Full duplex/Collision, Speed pour 10/100TX ; Link/Activity, Full duplex/Collision pour 100FX
• Alimentation: 12 V DC (adaptateur fourni)
• Consommation électrique: 1, 92 W maximum (0, 16 A @ 12 VDC)
• Boîtier (matériau): Aluminium
• Dimensions (L × P × H): 80, 3 × 109, 2 × 23, 8 mm
• Poids: 0, 15 kg
• Température de fonctionnement: 0 à 45 °C
• Température de stockage: -10 à 70 °C
• Humidité relative: 5 % à 95 % (sans condensation)
• Montage: Fixation murale ou insertion dans châssis EMC1600 (châssis optionnel)
• Certifications de sécurité/émissions: UL (liste), CE Classe A, FCC Part 15B Classe A, VCCI Classe A
• Remarques sur l’administration: Appareil non‑managé (unmanaged)

FAQ — EL100C-20 Convertisseur RJ45 10/100 vers Fibre 100FX SC SM 20km

À quoi sert le EL100C‑20 et dans quels cas l’utiliser ?

Le EL100C‑20 Convertisseur RJ45 10/100 vers Fibre 100FX SC SM 20km sert à étendre un réseau Ethernet cuivre 10/100BASE‑TX vers une liaison fibre monomode 100BASE‑FX jusqu’à 20 km. Il est idéal pour relier des bâtiments, caméras IP distantes, automates industriels ou tout équipement nécessitant une grande portée et une immunité EMI supérieure à celle du cuivre, tout en conservant une installation simple et non‑managée.

Quelle fibre et quel connecteur sont requis ?

Ce modèle utilise de la fibre monomode (single‑mode) en 100BASE‑FX avec une longueur d’onde de 1310 nm et un connecteur SC. La distance maximale atteignable est de 20 km, sous réserve de la qualité de la fibre, des budgets optiques et des épissures. Assurez‑vous d’employer des jarretières SC/SC et un nettoyage méthodique des férules pour garantir un lien stable et performant.

Le convertisseur est‑il compatible avec mes équipements réseau existants ?

Oui. Il prend en charge les standards IEEE 802.3 (10BASE‑T), 802.3u (100BASE‑TX/FX) et 802.3x (flow control), garantissant une interopérabilité élevée avec switches, routeurs, NVR et terminaux Ethernet 10/100. Les modes full‑duplex et half‑duplex configurables, ainsi que le choix Store‑and‑Forward ou Converter, permettent d’optimiser la compatibilité, la latence et le débit selon vos contraintes d’infrastructure et d’équipements existants.

Quelles fonctionnalités facilitent l’installation et le dépannage ?

Le EL100C‑20 est non‑managé et plug‑and‑play. L’Auto MDI/MDIX supprime la nécessité de câbles croisés. Les DIP switches permettent d’activer/désactiver le LFPT (Link‑Fault‑Pass‑Through) pour remonter les défauts de lien cuivre/fibre. Les LED indiquent Alimentation, Link/Activity, Full duplex/Collision et Speed (10/100TX), ainsi que Link/Activity et Full duplex/Collision (100FX), offrant un diagnostic visuel rapide et précis sur site.

Quelles sont les performances et la capacité de traitement ?

Le convertisseur délivre 14 880 pps à 10 Mbps et 148 810 pps à 100 Mbps, avec une mémoire tampon de 128 Kbits. Le mode Store‑and‑Forward assure un filtrage des trames avec vérification FCS, tandis que le Converter mode minimise la latence. Le support du contrôle de flux IEEE 802.3x améliore la résilience en cas de congestion, pour un fonctionnement fluide avec des charges variables et des équipements hétérogènes.

Quelle alimentation et quelle consommation prévoir ?

L’appareil fonctionne en 12 V DC et un adaptateur est fourni. Sa consommation maximale est de 1, 92 W (0, 16 A @ 12 VDC), ce qui le rend économe en énergie et idéal pour les installations à budget énergétique contraint. Cette faible consommation facilite l’intégration dans des armoires techniques, onduleurs et solutions d’alimentation centralisée, tout en limitant l’échauffement interne grâce à son boîtier aluminium.

Le boîtier et les options de montage conviennent‑ils aux environnements exigeants ?

Oui. Le boîtier en aluminium favorise la robustesse et la dissipation thermique. L’unité peut être fixée au mur pour des déploiements unitaires ou insérée dans le châssis EMC1600 (optionnel) pour des agrégations multi‑convertisseurs en baie. Les certifications UL (liste), CE Classe A, FCC Part 15B Classe A et VCCI Classe A garantissent la conformité sécurité/émissions pour des environnements professionnels ou industriels.

Quelles sont les conditions environnementales de fonctionnement et de stockage ?

Le EL100C‑20 fonctionne de 0 à 45 °C et se stocke entre -10 et 70 °C. L’humidité relative admissible est de 5 % à 95 % sans condensation. Respecter ces limites assure des performances et une longévité optimales. Dans les environnements plus sévères, prévoir une ventilation adéquate, une protection contre l’humidité et un montage permettant une bonne circulation d’air autour de l’appareil.

Comment le LFPT et les LED améliorent‑ils la continuité de service ?

Le Link‑Fault‑Pass‑Through (LFPT) relaie les défauts d’un segment (cuivre ou fibre) à l’autre, permettant aux administrateurs d’identifier rapidement la source d’une panne et d’éviter des diagnostics coûteux. Les LED détaillent l’état du lien, l’activité, le mode duplex, les collisions et la vitesse. Ensemble, ces outils réduisent les temps d’arrêt, accélèrent la résolution d’incidents et améliorent la disponibilité du réseau.

Le produit est‑il managé et nécessite‑t‑il une configuration logicielle ?

Non. Il s’agit d’un appareil non‑managé (unmanaged). Aucune interface logicielle n’est requise. Les réglages s’effectuent via DIP switches (LFPT, modes, duplex). Cette simplicité réduit le temps de déploiement et les risques de mauvaise configuration, tout en assurant une compatibilité étendue avec des réseaux mixtes 10/100 et des équipements variés, de la vidéosurveillance IP aux systèmes industriels.

Quelles dimensions et quel poids pour l’intégration en baie ?

Le convertisseur mesure 80, 3 × 109, 2 × 23, 8 mm pour un poids de 0, 15 kg. Son format compact est adapté aux espaces restreints, boîtiers de terrain et rails d’armoire. L’intégration dans le châssis EMC1600 (optionnel) facilite la mutualisation de plusieurs convertisseurs, l’alimentation centralisée et la maintenance groupée, tout en préservant une excellente organisation de câblage cuivre et fibre.
