EN54 Fire Hub Jeweller White Centrale alarme incendie sans fil

EN54 Fire Hub Jeweller White : la centrale d’alarme incendie sans fil qui simplifie et sécurise vos sites

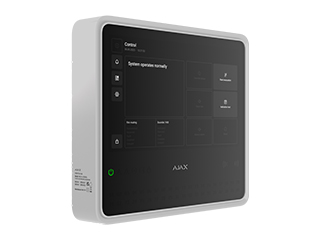

EN54 Fire Hub Jeweller White Centrale alarme incendie sans fil Ajax est un panneau d’alarme incendie (CIE) Blanc professionnel, certifié EN54, conçu pour protéger efficacement jusqu’à 40 zones avec 200 dispositifs adressables. Grâce aux liaisons Ethernet, Wi‑Fi et 2× micro‑SIM 2G/3G/LTE, les alarmes sont transmises en ≤3 s, avec bascule automatique des canaux. Son écran IPS tactile 10,1″ facilite l’exploitation, tandis que la radio Jeweller/Wings couvre ≈1 800 m en champ libre. L’alimentation 110–240 V AC et la batterie de secours 24 ou 72 h (à commander séparément) assurent une continuité maximale, même en conditions exigeantes.

Conformité totale et fiabilité éprouvée

La centrale répond aux normes EN54-2, EN54-4, EN54-13, EN54-21 et EN54-25, ainsi qu’à EN 50131-2, garantissant une intégration professionnelle et une performance stable. La détection de perte de communication en 36 s, la transmission d’alarme en ≤3 s et le journal d’événements de 5 000 entrées sécurisent chaque phase, de la détection au reporting. La classe d’inflammabilité UL 94 V-0 et l’indice IP20 renforcent la fiabilité en environnement intérieur, du bureau aux ERP.

Connectivité multi-canaux avec bascule automatique

Les interfaces réseau Ethernet 1×8P8C (100 Mbit/s), Wi‑Fi 802.11 b/g/n et 2× micro‑SIM (2G/3G/4G LTE) assurent une disponibilité constante. La commutation automatique Ethernet → Wi‑Fi → mobile (SIM) maintient le service même en cas de coupure. Les protocoles radio bidirectionnels sécurisés Jeweller et Wings, avec ≈1 800 m de portée en espace libre, garantissent la continuité des communications entre la centrale et les dispositifs, pour une surveillance sans faille.

Grande capacité et évolutivité

Conçue pour les sites en croissance, la EN54 Fire Hub Jeweller White gère jusqu’à 200 appareils et 40 zones incendie, avec 200 utilisateurs. Elle prend en charge jusqu’à 64 scénarios d’automatisation, deux sorties relais (alarme et défaut) NO par défaut, mode bistable, 2 A max et 10–30 V DC. Cette architecture permet d’adresser des besoins complexes tout en gardant une exploitation simple, claire et évolutive au fil du temps.

Autonomie et alimentation sécurisées

Alimentée en 110–240 V AC (50/60 Hz), la centrale supporte explicitement le 240 V. Elle dispose d’un emplacement batterie interne 7,4 V DC, compatible avec des batteries EN54 de 24 h ou 72 h (5 Ah/10 Ah, vendues séparément). Selon la configuration et les canaux, l’autonomie atteint jusqu’à 24 h ou 72 h. La consommation secteur est limitée à 0,48 A max, optimisant la continuité de service et la résilience énergétique.

Installation rapide et interface intuitive

L’écran IPS tactile 10,1″ (≈256 mm) 1024×600 px à rétroéclairage 50 000 h, tactile capacitif, offre une navigation fluide. Le montage sur plaque SmartBracket avec tamper de boîtier accélère la mise en service et renforce l’anti‑sabotage. Le buzzer ≥60 dB à ~1 m signale clairement l’alarme incendie. Température de fonctionnement -10 °C à +40 °C, humidité jusqu’à 75 % sans condensation, pour une robustesse adaptée aux environnements intérieurs.

Description technique de EN54 Fire Hub Jeweller White

Ajax EN54 Fire Hub Jeweller Panneau d’alarme incendie sans fil (CIE) Blanc est une centrale de gestion pour système de détection incendie (unité centrale EN54). Elle combine radio Jeweller et Wings pour une communication bidirectionnelle sécurisée jusqu’à ≈1 800 m en champ libre et une transmission d’alarme en ≤3 s. L’écran IPS tactile 10,1″ 1024×600 px, capacitif, facilite l’exploitation. Le réseau s’appuie sur Ethernet (100 Mbit/s), Wi‑Fi b/g/n et 2× micro‑SIM 2G/3G/LTE avec bascule automatique Ethernet → Wi‑Fi → mobile.

L’alimentation 110–240 V AC (50/60 Hz) et l’emplacement batterie interne 7,4 V DC acceptent des batteries EN54 24 h ou 72 h (5 Ah/10 Ah, à commander séparément), pour jusqu’à 24/72 h d’autonomie selon configuration. La centrale gère 200 appareils, 40 zones incendie, 200 utilisateurs, 64 scénarios, 2 relais NO (bistable, 2 A, 10–30 V DC). Journal 5 000 événements, détection de perte à 36 s, buzzer ≥60 dB, IP20, UL 94 V‑0, température -10 à +40 °C, humidité ≤75 %, dimensions 263×223×54 mm, 1 526 g, montage SmartBracket avec tamper.

De quoi est capable EN54 Fire Hub Jeweller White dans un site multi‑bâtiments ?

La centrale gère jusqu’à 200 dispositifs adressables et 40 zones incendie, avec 200 utilisateurs pour répartir les droits. La portée radio Jeweller/Wings atteint ≈1 800 m en espace libre, pratique pour relier des bâtiments proches. Les 64 scénarios d’automatisation permettent d’orchestrer sirènes, relais et notifications. Le journal local 5 000 événements facilite l’audit après incident ou test périodique.

Quelles normes et certifications sont prises en charge ?

Le produit répond aux exigences des normes EN54-2, EN54-4, EN54-13, EN54-21 et EN54-25, couvrant respectivement panneau de contrôle, alimentation, compatibilité système, transmission des alarmes et communication radio. Il est également conforme à EN 50131-2. Cette couverture normative assure une installation professionnelle, une interopérabilité maîtrisée et une documentation claire pour les bureaux de contrôle et assureurs.

Quelle est la connectivité réseau et comment fonctionne la redondance ?

La centrale intègre Ethernet 1×8P8C (100 Mbit/s), Wi‑Fi 802.11 b/g/n et 2× micro‑SIM 2G/3G/4G LTE. En cas de perte d’un lien, la commutation automatique s’effectue dans l’ordre Ethernet → Wi‑Fi → mobile (SIM), garantissant la disponibilité. La transmission d’alarme en ≤3 s et la détection de perte de connexion à 36 s renforcent la continuité de service, même dans des environnements réseaux contraints.

Quel type d’écran et d’interface utilisateur propose la centrale ?

Elle dispose d’un écran IPS tactile 10,1″ (≈256 mm) en 1024×600 px, tactile capacitif, avec un rétroéclairage de 50 000 h. Cette grande diagonale améliore la lisibilité des états de zones, historiques et diagnostics. L’ergonomie facilite les rondes, les tests périodiques et les interventions, réduisant les erreurs d’exploitation et accélérant la formation des équipes sur site.

Comment est assurée l’alimentation et quelle autonomie attendre ?

Alimentée en 110–240 V AC, 50/60 Hz (incluant explicitement 240V), la centrale propose un emplacement batterie interne 7,4 V DC. Elle est compatible avec des batteries internes EN54 de 24 h ou 72 h, en capacités 5 Ah ou 10 Ah, à commander séparément. Selon la configuration et les canaux actifs, l’autonomie atteint jusqu’à 24 h ou 72 h, tout en limitant la consommation à 0,48 A max.

Quelles conditions environnementales et quel niveau de signal sonore ?

La plage de fonctionnement est de -10 °C à +40 °C, avec une humidité jusqu’à 75 % sans condensation. L’indice de protection IP20 et la classe de inflammabilité UL 94 V‑0 conviennent aux environnements intérieurs. Le buzzer intégré délivre ≥60 dB à ~1 m lors d’une alarme incendie, offrant un retour sonore clair, complémentaire aux dispositifs d’alarme du site.

Quels relais et scénarios d’automatisation sont disponibles ?

La centrale offre 2 sorties relais pour alarme et défaut, normalement ouvertes (NO) par défaut, en mode bistable. La charge maximale est de 2 A, pour une tension de sortie de 10–30 V DC. Jusqu’à 64 scénarios d’automatisation permettent de piloter actions et notifications selon l’état des zones, des capteurs ou des temporisations, optimisant la réactivité du site.

Quelles sont les dimensions, le poids et la méthode de montage ?

La EN54 Fire Hub Jeweller White mesure 263 × 223 × 54 mm pour un poids de 1 526 g. Le montage s’effectue sur une plaque SmartBracket, simplifiant l’installation, avec un tamper de boîtier pour détection d’ouverture ou d’arrachement. Cette conception accélère la mise en service et améliore la sécurité anti‑sabotage pendant toute la durée de vie du système.

Quelle est la portée radio et quels protocoles sans fil sont utilisés ?

Les communications radio utilisent les protocoles bidirectionnels sécurisés Jeweller et Wings. En espace libre, la portée atteint ≈1 800 m (≈5 900 ft), permettant de couvrir de grands sites ou plusieurs bâtiments proches. Cette architecture radio robuste, associée à la détection de perte de connexion après 36 s, garantit la supervision continue des détecteurs et modules adressables.

Quels sont le type d’appareil et les fonctions de journalisation ?

Il s’agit d’une centrale de gestion pour système de détection incendie, une véritable unité centrale EN54. Le journal d’événements conserve localement jusqu’à 5 000 événements, utile pour les analyses post‑incident et la traçabilité réglementaire. Les timelogs détaillés facilitent la maintenance préventive et les audits, tout en améliorant la compréhension des enchaînements d’alarmes et défauts.

Ce produit convient‑il à “EN54 Fire Hub Jeweller White Centrale alarme incendie sans fil” pour un site complexe ?

Oui. Cette centrale Ajax EN54 Fire Hub Jeweller, panneau d’alarme incendie sans fil (CIE) Blanc, gère jusqu’à 200 dispositifs adressables et 40 zones, avec 200 utilisateurs. Elle combine Ethernet, Wi‑Fi et 2× SIM 2G/3G/LTE, transmet en ≤3 s, et offre une autonomie de 24 ou 72 h (batteries EN54 5 Ah/10 Ah à commander séparément), répondant ainsi aux exigences des sites étendus.
