EN54C-10A17 Alimentation incendie EN54-4 27,6V 10A coffret métal

EN54C-10A17 : Alimentation incendie 27,6V 10A qui sécurise vos systèmes tout en simplifiant l’installation

La EN54C-10A17 Alimentation incendie EN54-4 27,6V 10A coffret métal de Pulsar offre une puissance stable et certifiée pour vos systèmes SSI et désenfumage. Grâce à son boîtier métallique rouge RAL3001, ses protections avancées (SCP, OLP, OVP, UVP), son interrupteur de sabotage et ses sorties techniques (EPS, ALARM, batterie faible), vous bénéficiez d’une continuité de service maximale. Conforme EN54-4 et EN12101-10, elle accueille jusqu’à 2 batteries 12 V 17 Ah et garantit un rendement de 88 % pour une disponibilité optimale, même en conditions exigeantes.

Conformité et sécurité certifiées

La EN54C-10A17 est conforme aux normes EN54-4 et EN12101-10, avec certificats CNBOP-PIB (constance de performance Nr 1438-CPR-0628 ; approbation Nr 5222/2024). Cette conformité garantit une alimentation feu fiable, compatible avec les exigences réglementaires européennes. L’interrupteur de sabotage (tamper) sécurise l’accès au coffret, tandis que les relais techniques EPS et ALARM facilitent la supervision des défauts critiques. Ces assurances normatives réduisent vos risques de non-conformité, simplifient la réception et renforcent la sécurité globale de votre installation incendie.

Puissance stable pour scénarios exigeants

Avec une tension nominale de 27,6 V DC et un courant de sortie jusqu’à 9,2 A en continu (10 A pendant 5 minutes), l’alimentation couvre les pointes de charge tout en préservant l’équipement. La puissance maximale en fonctionnement intermittent atteint 284 W, assurant une marge confortable lors des phases critiques. Le courant de charge batterie de 0,8 A et la protection contre la décharge profonde garantissent une réserve d’énergie disponible quand elle est nécessaire, pour une continuité opérationnelle des systèmes SSI et auxiliaires.

Supervision et diagnostics simplifiés

Les sorties techniques pour défaut réseau (EPS), défaut d’alimentation (ALARM) et batterie faible, associées à l’entrée EXTi (défaillance externe), offrent une vision claire de l’état du système. La signalisation optique par LED facilite le diagnostic rapide sur site. En cas d’anomalie (secteur, charge, batteries), les informations sont immédiatement disponibles pour déclencher des actions correctives, limiter les temps d’indisponibilité et maintenir la conformité. Cette supervision réduit les coûts de maintenance et améliore la réactivité en situation d’urgence.

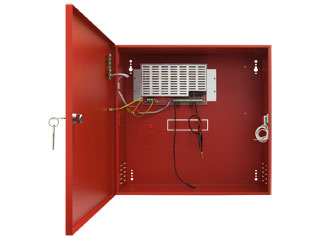

Robustesse du coffret et protections complètes

Le coffret en acier DC01 de 1 mm, peint en RAL3001, garantit une bonne résistance mécanique et une intégration visuelle dans les zones SSI. Le degré de protection IP30 et la serrure à clé (MR027) sécurisent l’accès. Les protections SCP (court-circuit), OLP (surcharge), OVP (sur-tension) et UVP (sous-tension) préservent l’électronique. L’efficacité de 88 % limite l’échauffement, tandis que la consommation propre des circuits de 85 mA max optimise le rendement global et la disponibilité énergétique des batteries.

Installation flexible et batteries jusqu’à 2 × 17 Ah

Prévue pour un montage apparent, la EN54C-10A17 offre des dimensions optimisées (385 × 402 × 88 mm) avec une distance de 8 mm par rapport au mur. Elle accueille jusqu’à 2 batteries 12 V de 17 Ah, assurant une autonomie étendue selon votre scénarisation SSI. La plage de température -5 °C à +40 °C et l’humidité 20–90 % sans condensation permettent un déploiement fiable en bâtiments tertiaires, ERP et sites techniques, tout en simplifiant la maintenance et l’exploitation quotidienne.

Description technique

L’alimentation à découpage Pulsar EN54C-10A17 délivre 27,6 V DC avec 9,2 A en fonctionnement continu et 10 A pendant 5 minutes pour absorber les pointes, soit jusqu’à 284 W en intermittent. Elle fonctionne sous 230 V AC 50 Hz et intègre un chargeur batterie 0,8 A avec protection contre la décharge profonde, idéal pour 2 × 17 Ah (12 V). Les protections électroniques SCP, OLP, OVP, UVP et l’interrupteur de sabotage accroissent la fiabilité.

Son boîtier métallique rouge RAL3001 en acier DC01 de 1 mm, IP30, verrouillé par serrure MR027, est conçu pour un montage en surface. L’efficacité de 88 % et une consommation propre de 85 mA max optimisent l’autonomie. La signalisation LED, les relais techniques EPS (défaillance secteur) et ALARM (défaillance générale) 1 A @ 30 V DC, ainsi que l’entrée EXTi, facilitent la supervision. Dimensions: 385 × 402 × 88 mm (±2 mm), distance mur 8 mm.

Autres informations importantes

• Produit: EN54C-10A17 Alimentation incendie EN54-4 27,6V 10A coffret métal (Pulsar)
• Tension de sortie nominale: 27,6 V DC
• Courant de sortie continu (Imax a): 9,2 A
• Courant de sortie intermittent (Imax b, 5 min): 10 A (5 min)
• Puissance maximale en intermittent: 284 W
• Tension d’entrée: 230 V AC, 50 Hz
• Capacité batterie recommandée: 2 × 17 Ah (12 V)
• Courant de charge des batteries: 0,8 A
• Consommation propre des circuits: 85 mA max.
• Rendement: 88 %
• Dimensions (L × H × P): 385 × 402 × 88 mm (±2 mm) ; distance depuis la surface: 8 mm
• Matériau et finition: Acier DC01, épaisseur 1 mm, peinture RAL3001 (rouge)
• Degré de protection: IP30 (EN60529)
• Protections: SCP (court-circuit), OLP (surcharge), OVP (sur-tension), UVP (sous-tension), tamper (détection ouverture boîtier)
• Sorties relais techniques: EPS (défaillance secteur) et ALARM (défaillance générale) — relais 1 A @ 30 V DC
• Sorties techniques additionnelles: défaut réseau, défaut d’alimentation, batterie faible
• Entrée technique: EXTi — entrée défaillance externe
• Indication d’état: Signalisation optique LED
• Fermeture du boîtier: Serrure à clé (référence MR027)
• Type d’installation: Montage apparent (pose en surface)
• Plage de température de fonctionnement: -5 °C à +40 °C
• Humidité de fonctionnement: 20–90 % sans condensation
• Normes et certifications: Conforme EN54-4 et EN12101-10 ; certificats CNBOP-PIB (constance de performance Nr 1438-CPR-0628 ; approbation Nr 5222/2024)
• Garantie: 3 ans (garantie fabricant)

FAQ

Qu’est-ce que l’EN54C-10A17 et à quoi sert-elle ?

L’EN54C-10A17 Alimentation incendie EN54-4 27,6V 10A coffret métal est une alimentation à découpage Pulsar destinée aux systèmes de sécurité incendie et de désenfumage. Elle fournit 27,6 V DC avec 9,2 A en continu et 10 A sur 5 minutes, recharge des batteries jusqu’à 2 × 17 Ah, et intègre protections, tamper, relais techniques et signalisation LED pour une supervision fiable.

L’alimentation est-elle conforme aux normes en vigueur pour les SSI ?

Oui. Elle est conforme EN54-4 et EN12101-10, avec certificats CNBOP-PIB: constance de performance Nr 1438-CPR-0628 et approbation Nr 5222/2024. Cette conformité facilite la mise en service dans les SSI, garantit une alimentation adaptée aux applications incendie et répond aux exigences réglementaires européennes et de nombreux bureaux de contrôle.

Quelle puissance et quels courants peut délivrer la EN54C-10A17 ?

La EN54C-10A17 délivre 27,6 V DC, 9,2 A en fonctionnement continu et jusqu’à 10 A en fonctionnement intermittent sur 5 minutes. La puissance maximale en intermittent atteint 284 W. Cette réserve permet de gérer les pointes de charge typiques des dispositifs incendie et des déclenchements, tout en garantissant la stabilité de l’alimentation.

Quelles batteries sont compatibles et comment sont-elles protégées ?

Elle accepte jusqu’à 2 batteries 12 V de 17 Ah (soit 2 × 17 Ah recommandées). Le chargeur intégré fournit 0,8 A et la protection contre la décharge profonde préserve la longévité des batteries. Les protections OVP/UVP et la gestion de charge garantissent une alimentation fiable, avec autonomie adaptée aux besoins de votre installation incendie.

Quelles fonctions de supervision et d’alarme sont disponibles ?

L’alimentation propose des relais techniques EPS (défaillance secteur) et ALARM (défaillance générale) 1 A @ 30 V DC, ainsi que des sorties techniques pour défaut réseau, défaut d’alimentation et batterie faible. Une entrée EXTi permet de remonter une défaillance externe. Les LED en face avant assurent une signalisation optique claire pour accélérer le diagnostic sur site.

Le coffret est-il robuste et sécurisé contre les accès non autorisés ?

Oui. Le coffret est en acier DC01 de 1 mm, finition rouge RAL3001, avec degré de protection IP30. Il dispose d’un interrupteur de sabotage qui détecte l’ouverture du boîtier et d’une serrure à clé MR027. Cette combinaison protège l’équipement contre les accès non autorisés et renforce l’intégrité de l’installation.

Quelles sont les conditions d’installation et d’environnement ?

L’EN54C-10A17 est prévue pour un montage apparent (pose en surface). Dimensions: 385 × 402 × 88 mm (±2 mm), avec 8 mm de distance depuis la surface. Elle fonctionne de -5 °C à +40 °C et avec une humidité de 20–90 % sans condensation. Ces caractéristiques la rendent adaptée aux bâtiments tertiaires, ERP et locaux techniques.

Quel est le rendement énergétique et la consommation propre ?

Le rendement est de 88 %, ce qui limite les pertes et l’échauffement, améliorant la fiabilité globale. La consommation propre des circuits est de 85 mA max, optimisant l’autonomie sur batterie lors des coupures secteur. Ces paramètres contribuent à la performance énergétique de la EN54C-10A17 Alimentation incendie EN54-4 27,6V 10A coffret métal.

Quelles protections électriques sont intégrées ?

La EN54C-10A17 intègre des protections complètes: SCP (court-circuit), OLP (surcharge), OVP (sur-tension), UVP (sous-tension) et un interrupteur de sabotage (tamper). Ces protections sécurisent l’alimentation et les équipements raccordés, réduisent les risques de panne et facilitent la maintenance préventive, en assurant une exploitation stable sur la durée.

Quelle est la garantie et que comprend la livraison ?

La garantie fabricant est de 3 ans. Vous bénéficiez d’un coffret métallique rouge RAL3001 avec serrure à clé MR027, de l’alimentation à découpage certifiée, des interfaces de supervision (relais EPS/ALARM, EXTi), des LED d’état et des protections intégrées. L’ensemble est prêt pour un montage apparent, avec la compatibilité batteries 2 × 17 Ah (12 V).
