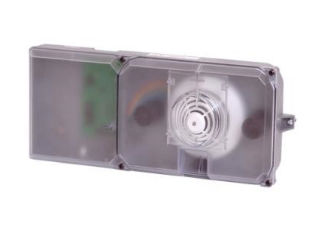

FAD-420-HS-EN boîtier de gaine pour détecteur de fumée

FAD-420-HS-EN boîtier de gaine pour détecteur de fumée : sécurité fiable pour vos conduits d’air

Optez pour une protection incendie précise au cœur de vos réseaux HVAC avec le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée. Conçu pour les bâtiments tertiaires et industriels, il garantit un échantillonnage performant jusqu’à 20 m/s et une intégration simple en montage vertical ou horizontal. Son couvercle translucide facilite l’inspection, tandis que la protection de bus LSN avec isolateurs intégrés assure la continuité de service. Extensible par carte relais optionnelle, ce boîtier devient un véritable point de commande pour ventilations, portes coupe‑feu et indicateurs. Idéal pour data centers, hôpitaux, bureaux et sites logistiques.

Détection performante dans les conduits à haute vitesse

Le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée délivre un échantillonnage fiable jusqu’à 20 m/s, préservant la sensibilité en flux d’air rapide. Le tube d’échantillonnage D344‑1.5 fourni capte efficacement les particules, tandis que le tube de ventilation stabilise la circulation interne. Cette conception favorise une alerte précoce, limite les fausses alarmes et offre une couverture homogène sur l’ensemble de vos réseaux aérauliques, de la prise d’air aux bouches de soufflage, pour sécuriser durablement les zones stratégiques.

Continuité de service grâce à la redondance LSN

Deux isolateurs intégrés protègent la boucle LSN et maintiennent les fonctions essentielles en cas de coupure ou de court‑circuit. En segmentant automatiquement la ligne impactée, le système assure la transmission des alarmes et des défauts vers la centrale. Cette redondance est particulièrement précieuse pour les environnements sensibles (salles blanches, hôpitaux, data centers), où la disponibilité permanente et la remontée fiable des informations sont cruciales pour réduire les risques d’interruption d’exploitation.

Installation flexible et maintenance rapide

Le boîtier s’installe en montage vertical ou horizontal pour s’adapter à la majorité des configurations de gaines. Le couvercle en polycarbonate translucide autorise une inspection visuelle immédiate sans démontage. Les filtres D344‑TF fournis se remplacent facilement, réduisant les temps d’arrêt. Grâce au tube d’échantillonnage D344‑1.5 et au tube de ventilation, la mise en service est rapide et la maintenance préventive simplifiée, conformément aux bonnes pratiques de sécurité incendie et de conformité réglementaire.

Extensibilité par carte relais optionnelle

Un emplacement dédié permet d’ajouter une carte relais optionnelle pour commander des ventilateurs, piloter des portes coupe‑feu ou activer des indicateurs externes. Cette extensibilité transforme le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée en hub d’actions préprogrammées, améliorant la coordination entre détection et mesures de protection actives. Vous adaptez la réponse incendie aux exigences de votre site sans complexifier l’infrastructure existante ni augmenter la charge sur la boucle principale.

Description technique du FAD-420-HS-EN boîtier de gaine pour détecteur de fumée

Le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée, basé sur la plateforme Bosch FAD‑425‑HS‑EN, est un boîtier d’échantillonnage robuste et précis pour conduits d’air. Il fonctionne sous 15–33 V DC, avec une consommation très faible (≈0,5 mA, ou ≈0,7 mA avec carte relais optionnelle), et supporte des vitesses d’air jusqu’à 20 m/s. Son indice de protection IP30 et ses matériaux certifiés UL94 assurent une excellente tenue dans le temps.

Le socle en plastique renforcé (PPE+PS) et le couvercle translucide en polycarbonate facilitent l’installation et les inspections. Deux isolateurs LSN intégrés garantissent la continuité de la boucle en cas de coupure ou court‑circuit. Le montage est possible en vertical ou horizontal, et l’appareil est livré avec un tube d’échantillonnage D344‑1.5 (45,7 cm), un tube de ventilation et deux filtres D344‑TF. Note : boîtier livré avec base, sans détecteur optique de fumée FAD‑425‑O‑R.

• Référence constructeur : Bosch FAD-425-HS-EN boîtier de détection de conduit d’air avec base (SANS détecteur optique de fumée FAD-425-O-R)
• Type d’appareil : Boîtier d’échantillonnage pour détecteur de conduit
• Dimensions (H × L × P) : 165 × 395 × 110 mm
• Masse : 1,5 kg
• Matériau du socle : Plastique renforcé (PPE + PS), UL94‑V1
• Matériau du couvercle : Polycarbonate (PC) translucide, UL94‑V2
• Couleur : Socle gris, couvercle translucide
• Tension d’alimentation : 15 – 33 V DC
• Consommation électrique : ≈0,5 mA (≈0,7 mA avec carte relais optionnelle)
• Température de fonctionnement : 0 – 50 °C
• Température de stockage : -20 – 80 °C
• Humidité de fonctionnement : 0 – 95 % HR (sans condensation)
• Indice de protection : IP30 (selon EN 60529)
• Vitesse d’air admissible (maximale) : 20 m/s
• Montage autorisé : Montage vertical ou horizontal
• Protection bus et redondance : Deux isolateurs intégrés pour maintien des fonctions de boucle LSN en cas de coupure ou court‑circuit
• Accessoires fournis : Tube d’échantillonnage D344‑1.5 (45,7 cm), tube de ventilation, 2 filtres D344‑TF pour tubes
• Possibilités d’extension : Emplacement pour carte relais optionnelle (commande ventilateurs, contrôle de portes, indicateurs externes)

Autres informations importantes

Le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée est destiné aux conduits d’air des bâtiments tertiaires et industriels. Pour une protection optimale, positionnez le tube d’échantillonnage conformément aux bonnes pratiques (sections représentatives du flux). Respectez la plage 0–50 °C et 0–95 % HR sans condensation. L’appareil est fourni avec base, mais sans détecteur optique de fumée FAD‑425‑O‑R, à commander séparément. En option, ajoutez la carte relais pour piloter ventilateurs, portes et indicateurs.

Quelle est la différence entre FAD-420-HS-EN et Bosch FAD-425-HS-EN ?

FAD-420-HS-EN désigne le boîtier de gaine pour détecteur de fumée, tandis que la base technique correspond au Bosch FAD‑425‑HS‑EN, livré avec base et sans détecteur optique FAD‑425‑O‑R. Dans la pratique, les fonctions décrites (échantillonnage en gaine, isolateurs LSN, options relais) et les performances (jusqu’à 20 m/s) s’appliquent au boîtier présenté. Vous bénéficiez ainsi de l’expertise Bosch, avec compatibilité et fiabilité éprouvées en environnement HVAC.

Le détecteur de fumée est-il inclus avec le boîtier ?

Non. Le FAD‑420‑HS‑EN boîtier de gaine pour détecteur de fumée est livré avec la base, sans détecteur optique FAD‑425‑O‑R. Cette modularité vous permet de sélectionner le détecteur compatible le plus adapté à votre centrale incendie et à vos exigences de performance. Commandez séparément le détecteur souhaité pour constituer une solution d’échantillonnage complète et évolutive.

Quelles sont les limites environnementales et que signifie l’indice IP30 ?

Respectez une température de fonctionnement de 0 à 50 °C et une humidité relative de 0 à 95 % sans condensation. La vitesse d’air admissible atteint 20 m/s, idéale pour les réseaux HVAC dynamiques. L’indice IP30 (EN 60529) offre une protection contre les corps solides supérieurs à 2,5 mm, mais sans protection spécifique à l’eau. Privilégiez des zones intérieures sèches et prévoyez une implantation à l’abri des condensations pour garantir une détection stable.

Peut-on l’installer en vertical ou en horizontal ?

Oui. Le montage vertical ou horizontal est autorisé, ce qui simplifie l’intégration dans la majorité des gaines. Positionnez le tube d’échantillonnage dans une section représentative du flux, en évitant les turbulences près des coudes, clapets et ventilateurs. Un bon placement améliore la vitesse de détection, homogénéise la captation des particules et réduit sensiblement les risques de déclenchements intempestifs.

Quels accessoires sont fournis d’origine ?

Le boîtier inclut un tube d’échantillonnage D344‑1.5 (45,7 cm), un tube de ventilation et deux filtres D344‑TF. Ces éléments assurent une captation d’air efficace et une circulation interne stable vers la chambre du détecteur. Ils se remplacent aisément, ce qui diminue les temps d’immobilisation lors des opérations de maintenance et garantit le maintien des performances d’échantillonnage sur la durée.

Comment fonctionne la redondance et la protection du bus LSN ?

Le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée intègre deux isolateurs LSN. En cas de coupure ou de court‑circuit, ils segmentent automatiquement la boucle, préservant la communication avec le reste de l’installation. Les informations d’alarme, de défaut et de maintenance continuent d’être transmises à la centrale, ce qui renforce la disponibilité du système et la résilience globale de l’infrastructure incendie.

Quelle alimentation et quelle consommation prévoir ?

Le dispositif fonctionne sous 15 à 33 V DC. Sa consommation est très faible, de l’ordre de ≈0,5 mA en configuration standard et ≈0,7 mA avec la carte relais optionnelle. Cette sobriété facilite l’intégration sur des boucles existantes, limite la charge d’alimentation globale et laisse de la marge pour des extensions ou périphériques supplémentaires sans surdimensionner les alimentations.

À quoi sert la carte relais optionnelle ?

La carte relais optionnelle ajoute des sorties dédiées pour déclencher des ventilateurs, contrôler des portes coupe‑feu ou piloter des indicateurs externes. Elle permet d’orchestrer des actions corrélées à la détection, en transformant le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée en point de coordination efficace entre détection et mesures actives. Vous adaptez précisément la réponse incendie aux scénarios et aux exigences de votre site.

Quelles sont les recommandations de maintenance ?

Effectuez des inspections visuelles via le couvercle translucide, nettoyez ou remplacez périodiquement les filtres D344‑TF selon la charge particulaire, et contrôlez l’intégrité du tube d’échantillonnage D344‑1.5 et du tube de ventilation. Réalisez des tests fonctionnels (fumée test, retour d’information LSN) pour vérifier la sensibilité et l’alarme. Une maintenance préventive régulière réduit les fausses alarmes, prolonge la durée de vie et garantit la conformité.

Le boîtier convient-il aux sites critiques (data centers, hôpitaux) ?

Oui. Grâce à l’échantillonnage performant jusqu’à 20 m/s, aux deux isolateurs LSN, aux matériaux UL94‑V1/V2, à l’indice IP30 et à l’option carte relais, le FAD-420-HS-EN boîtier de gaine pour détecteur de fumée répond aux exigences de disponibilité et de réactivité des environnements critiques. Il s’intègre dans des stratégies multi‑niveaux de détection et facilite des interventions rapides et coordonnées.
