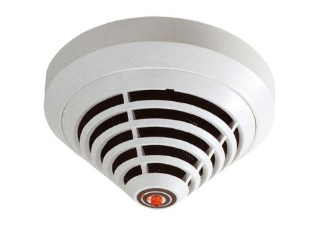

FAP-425-DOT-R Détecteur fumée/chaleur multicapteur adressable

FAP-425-DOT-R : protégez vos locaux avec une détection fumée/chaleur ultra-précoce et moins de fausses alarmes

Le FAP-425-DOT-R Détecteur fumée/chaleur multicapteur adressable de Bosch combine double optique Dual‑Ray et capteur thermique pour identifier les incendies naissants avec une précision remarquable. Sa technologie analyse la fumée claire grâce à deux LED de longueurs d’onde différentes (infrarouge et bleu), tandis que le canal thermique confirme l’élévation anormale de température. Résultat : des alertes rapides, fiables et stables, y compris dans des environnements ventilés. Alimenté en 15–33 V DC et consommant seulement ≈0,55 mA, il s’intègre facilement sur une ligne à deux fils avec adressage automatique ou manuel. Fiable, discret et conforme EN 54.

Détection Dual‑Ray + thermique ultra-fiable

Le FAP-425-DOT-R exploite deux capteurs optiques et un capteur thermique pour croiser les indices de fumée et de chaleur. Les deux LED optiques, à infrarouge et bleu, détectent rapidement les fumées claires souvent difficiles à repérer, tandis que la mesure thermique confirme l’anomalie. Cette architecture multicapteur réduit significativement les fausses alarmes et accélère la décision d’alarme. Elle offre une performance stable dans des flux d’air allant jusqu’à 20 m/s, pour une protection continue et homogène des zones sensibles.

Intégration simple, adressage flexible

Conçu pour les systèmes adressables, ce détecteur autorise l’adressage automatique ou manuel (rotaries), simplifiant la mise en service et la maintenance. Avec une alimentation 15–33 V DC et une consommation nominale d’environ 0,55 mA, il optimise la capacité de boucle. La sortie d’alarme se fait par mot de données numérique sur une ligne à deux fils, permettant un diagnostic précis depuis la centrale. Les LED rouge et verte offrent un retour visuel instantané de l’état sans outillage.

Résistant aux environnements réels

Opérant de −20 °C à +50 °C et de 15 à 95 % d’humidité relative (sans condensation), le FAP-425-DOT-R fonctionne de manière fiable dans des conditions variées. Sa tolérance aux vitesses d’air jusqu’à 20 m/s et sa protection IP41, extensible à IP43 avec base et joint (FAA‑420‑SEAL ou MSC 420), renforcent sa robustesse. Le boîtier en ABS (Novodur), blanc mat proche RAL 9010, offre discrétion et durabilité, idéal pour des installations esthétiques et pérennes.

Conformité et polyvalence d’usage

Le FAP-425-DOT-R répond aux exigences des normes EN 54‑7 (optique) et EN 54‑5 (thermique, selon version). Il propose des seuils thermiques disponibles >54 °C ou >69 °C selon la version, pour s’adapter aux profils de risque. Monté au plafond, il conserve des dimensions compactes, avec ou sans base, et un poids d’environ 78 g. Cette polyvalence en fait une solution fiable pour bureaux, commerces, établissements recevant du public et environnements techniques.

Description technique du FAP-425-DOT-R

Le FAP-425-DOT-R Détecteur fumée/chaleur multicapteur adressable de Bosch associe une chambre optique Dual‑Ray et un capteur thermique pour offrir une détection précoce des fumées claires et des hausses de température. Les deux LED de longueurs d’onde différentes (IR + bleu) améliorent la sélectivité et la sensibilité, tandis que la sortie d’alarme numérique sur ligne à deux fils facilite l’intégration dans les systèmes adressables. Les LED rouge et verte fournissent des indications de statut visibles à distance.

Alimenté en 15–33 V DC pour une consommation nominale d’environ 0,55 mA, il permet l’adressage automatique ou manuel (rotaries). Son boîtier ABS blanc mat (semblable RAL 9010) assure discrétion et robustesse. Il fonctionne de −20 °C à +50 °C, supporte 15–95 % d’humidité (sans condensation) et des vitesses d’air jusqu’à 20 m/s. Le degré de protection est IP41, extensible à IP43 avec base et joint FAA‑420‑SEAL ou MSC 420. Versions thermiques disponibles >54 °C ou >69 °C.

Autres informations importantes

• Marque et modèle : Bosch FAP-425-DOT-R Détecteur fumée/chaleur multicapteur adressable, analogique.
• Principe de détection : Double optique (Dual‑Ray) et thermique.
• Détection optique : deux LED de longueurs d’onde différentes (infrarouge + bleu) pour détection précoce des fumées claires.
• Tension d’alimentation : 15 – 33 V DC.
• Consommation de courant nominale : ≈0,55 mA.
• Dimensions sans base (Ø × H) : 99,5 × 52 mm.
• Dimensions avec base (Ø × H) : 120 × 63,5 mm.
• Poids : ≈78 g.
• Matériau du boîtier : Plastique (ABS, Novodur).
• Couleur : Blanc (semblable à RAL 9010), finition mate.
• Température de fonctionnement : −20 °C à +50 °C.
• Température de stockage : −25 °C à +80 °C.
• Humidité relative de fonctionnement : 15 – 95 % (sans condensation).
• Vitesse d’air admissible : 20 m/s.
• Degré de protection (IP) : IP41 ; IP43 avec base et joint (FAA‑420‑SEAL ou MSC 420).
• Conformité : Optique conforme EN 54‑7 ; thermique conforme EN 54‑5 (selon version).
• Seuils thermiques disponibles (selon version) : >54 °C ou >69 °C.
• Indicateurs visuels : LED rouge et verte.
• Montage : Montage au plafond.
• Sortie d’alarme : Signal numérique par mot de données sur ligne à deux fils.
• Adressage : automatique et manuel (rotaries ou automatique).

FAQ — FAP-425-DOT-R Détecteur fumée/chaleur multicapteur adressable

Qu’est-ce qui différencie le FAP-425-DOT-R des détecteurs classiques ?

Le FAP-425-DOT-R combine deux capteurs optiques Dual‑Ray (IR + bleu) et un capteur thermique, pour une détection à la fois de la fumée et de la chaleur. Cette architecture multicapteur améliore la sensibilité aux fumées claires, réduit les fausses alarmes et accélère la décision d’alarme. Il est adressable, communique en numérique sur deux fils, et répond aux normes EN 54‑7 et EN 54‑5.

Le FAP-425-DOT-R est-il compatible avec une installation adressable existante ?

Oui. Le FAP-425-DOT-R est un détecteur adressable analogique, avec adressage automatique ou manuel par rotaries. Il s’alimente en 15–33 V DC, communique par mot de données numérique sur une ligne à deux fils et propose des LED de statut. Vérifiez la compatibilité de protocole et les accessoires (base, joint FAA‑420‑SEAL ou MSC 420) auprès de votre centrale d’incendie.

Comment le FAP-425-DOT-R réduit-il les fausses alarmes ?

La double optique Dual‑Ray utilise deux longueurs d’onde (infrarouge et bleu) pour mieux distinguer fumées réelles et particules inoffensives, notamment les fumées claires. Le canal thermique corrobore la détection par élévation de température. Cette corrélation limite les déclenchements intempestifs, même avec des vitesses d’air jusqu’à 20 m/s, offrant des alarmes plus pertinentes et une continuité d’activité améliorée.

Dans quels environnements installer le FAP-425-DOT-R ?

Le FAP-425-DOT-R fonctionne de −20 °C à +50 °C et 15–95 % d’humidité sans condensation. Il tolère des flux d’air jusqu’à 20 m/s et bénéficie d’un degré de protection IP41, extensible à IP43 avec base et joint adaptés. Ces caractéristiques le rendent pertinent pour bureaux, commerces, ERP, circulations, locaux techniques et zones ventilées.

Quelles sont les options de seuils thermiques sur le FAP-425-DOT-R ?

Selon la version, le FAP-425-DOT-R propose des seuils thermiques maximums >54 °C ou >69 °C. Ce choix permet d’adapter la sensibilité à la dynamique thermique du site, en complément de la détection optique EN 54‑7. Les profils plus exigeants en température privilégieront >69 °C, tandis que des environnements standard opteront souvent pour >54 °C.

Comment s’effectue l’installation et l’adressage du FAP-425-DOT-R ?

Le montage est au plafond, avec une base dédiée. L’adressage peut être automatique via la centrale ou manuel grâce aux rotaries, facilitant la mise en service et le repérage. Le détecteur s’alimente en 15–33 V DC, consomme ≈0,55 mA et transmet l’alarme par mot de données sur une ligne à deux fils, simplifiant le câblage.

Le FAP-425-DOT-R est-il discret et esthétique une fois posé ?

Oui. Son boîtier en ABS (Novodur) blanc mat, proche RAL 9010, et ses dimensions compactes (99,5 × 52 mm sans base, 120 × 63,5 mm avec base) garantissent une intégration discrète dans la plupart des intérieurs. Les LED rouge et verte restent visibles pour le contrôle de l’état, sans nuire à l’harmonie des espaces.

Quelles normes couvrent le FAP-425-DOT-R Détecteur fumée/chaleur multicapteur adressable ?

La partie optique du FAP-425-DOT-R est conforme à la norme EN 54‑7 et la partie thermique à la norme EN 54‑5 (selon version). Cette conformité garantit des performances de détection éprouvées et la compatibilité avec les exigences réglementaires de protection incendie dans de nombreux pays. Elle facilite aussi l’acceptation par les assureurs et bureaux de contrôle.

Que signifient les LED rouge et verte sur le FAP-425-DOT-R ?

Les LED rouge et verte offrent un retour visuel immédiat. Typiquement, la LED verte indique l’état normal ou la communication, tandis que la LED rouge signale une alarme ou un état nécessitant attention, selon la configuration de la centrale. Cette indication simplifie les rondes visuelles et accélère le diagnostic sans équipement spécifique.

Le FAP-425-DOT-R résiste-t-il aux environnements ventilés ou poussiéreux ?

Oui. Il tolère des vitesses d’air jusqu’à 20 m/s et sa technologie Dual‑Ray améliore la discrimination des particules. Avec la base et le joint (FAA‑420‑SEAL ou MSC 420), il atteint IP43, utile contre la pénétration de particules fines et d’humidité. Un entretien régulier reste recommandé pour maintenir les performances en environnements chargés.

Quelle est la consommation et l’impact sur la boucle du FAP-425-DOT-R ?

La consommation nominale est d’environ 0,55 mA, ce qui optimise la capacité de la boucle adressable et permet de densifier les points sans surcharger l’alimentation. L’alimentation requise est 15–33 V DC. La transmission d’alarme par mot de données sur une ligne à deux fils simplifie le câblage et la supervision par la centrale incendie.
