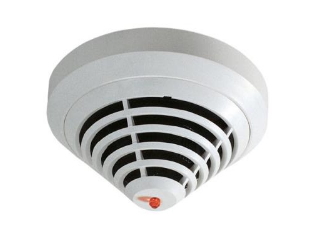

FAP-425-O-R Détecteur de fumée optique adressable incendie

FAP-425-O-R : protégez vos locaux avec un détecteur optique adressable à la fiabilité Bosch

Boostez la sécurité incendie avec le FAP-425-O-R Détecteur de fumée optique adressable incendie. Signé Bosch, ce détecteur adressable analogique exploite la méthode optique par lumière diffusée pour identifier rapidement les fumées naissantes. Son adressage manuel et automatique simplifie la mise en service, tandis que sa faible consommation préserve l’autonomie et la stabilité de votre boucle. Compact, discret et robuste, il s’intègre sur plafond et s’adapte aux environnements exigeants. Bénéficiez d’une communication fiable via bus deux fils et d’une signalisation claire pour intervenir sans délai, tout en couvrant de larges surfaces avec précision.

Détection rapide et précise par lumière diffusée

Le FAP-425-O-R s’appuie sur un principe de détection optique (méthode de lumière diffusée) pour repérer efficacement les particules de fumée dès les premières phases d’un départ de feu. Cette technologie limite les fausses alarmes liées à la poussière et optimise la fiabilité dans des conditions normales d’exploitation. Résultat : une alerte précoce, pertinente et cohérente, qui renforce la protection des personnes et des biens tout en assurant une meilleure continuité d’activité dans vos bâtiments.

Adressable analogique : installation et maintenance simplifiées

Adressable et analogique, le FAP-425-O-R permet l’identification individuelle de chaque point, ce qui facilite le diagnostic, l’isolation et la maintenance. L’adressage manuel et automatique assure une mise en service rapide sur une ligne à deux fils (bus). L’alarme est transmise par mot de données, garantissant une communication fiable avec la centrale. L’indicateur à collecteur ouvert offre une signalisation locale pratique, améliorant la lisibilité des états et la rapidité d’intervention lors des vérifications ou levées de doute.

Robustesse environnementale et faible consommation

Conçu pour durer, le FAP-425-O-R fonctionne de -20 °C à 65 °C, avec une humidité relative de 15 % à 95 % (sans condensation) et une vitesse d’air admissible jusqu’à 20 m/s. L’indice IP41 (IP43 avec base) protège contre la poussière et l’humidité légère. Sa consommation de courant de 0, 55 mA (< 0, 55 mA) aide à optimiser la capacité de la boucle et la fiabilité globale du système, tout en réduisant les coûts d’exploitation à long terme.

Design discret, couverture étendue et montage plafond

Avec son boîtier ABS (Novodur) blanc mat, proche du RAL 9010, le FAP-425-O-R s’intègre discrètement dans les espaces tertiaires, industriels et ERP. Compact (Ø 99, 5 × 52 mm sans base / Ø 120 × 63, 5 mm avec base) et léger (≈ 76 g), il se fixe en montage plafond et offre une surface de détection indicative jusqu’à 120 m² et une hauteur d’installation maximale indicative jusqu’à 16 m, selon la variante, pour une couverture efficace et maîtrisée.

Description technique

Le FAP-425-O-R Détecteur de fumée optique adressable incendie de Bosch utilise une chambre de mesure optique basée sur la lumière diffusée afin d’identifier les particules de fumée avec sensibilité et stabilité. Sa conception adressable analogique assure une remontée d’informations précise vers la centrale via une ligne à deux fils (bus), avec transmission d’alarme par mot de données. L’adressage manuel et automatique accélère l’installation et réduit les risques d’erreur lors de la mise en service.

La consommation nominale est de 0, 55 mA (< 0, 55 mA) pour préserver la capacité de la boucle. L’indicateur local fonctionne en collecteur ouvert, commutant 0 V via 1, 5 kΩ (15 mA max). Le boîtier ABS (Novodur) blanc mat s’intègre discrètement. Le détecteur est conçu pour le montage plafond, avec protection IP41 (IP43 avec base), une large plage thermique (-20 °C à 65 °C), humidité 15 %–95 % (sans condensation) et tolère des vitesses d’air jusqu’à 20 m/s.

Autres informations importantes

Grâce à sa surface de détection indicative jusqu’à 120 m² et sa hauteur d’installation maximale indicative jusqu’à 16 m (selon variante), le FAP-425-O-R convient aux zones à volumes variés, sous réserve de respecter les règles d’implantation en vigueur. Son signalement par indicateur local facilite les tests périodiques. La compatibilité avec une ligne bus deux fils permet une intégration propre et évolutive. Son indice de protection, ses plages climatiques et sa tolérance aux flux d’air renforcent sa fiabilité en exploitation.

Caractéristiques techniques complètes

• Principe de détection : Optique (méthode de lumière diffusée).
• Tension de fonctionnement : 15–33 V DC.
• Tension nominale : 28 V DC.
• Consommation de courant : 0, 55 mA (< 0, 55 mA).
• Sortie d’alarme : Par mot de données via ligne à deux fils (bus).
• Sortie indicateur : Collecteur ouvert commutant 0 V via 1, 5 kΩ, courant max. 15 mA.
• Dimensions (sans base) : Ø 99, 5 × 52 mm.
• Dimensions (avec base) : Ø 120 × 63, 5 mm.
• Poids : ≈ 76 g.
• Matériau du boîtier : Plastique ABS (Novodur).
• Couleur : Blanc, similaire au RAL 9010, finition mate.
• Type de montage : Montage plafond.
• Indice de protection : IP41 (IP43 avec base de détecteur).
• Température de fonctionnement : -20 °C – 65 °C.
• Température de stockage : -25 °C – 80 °C.
• Humidité relative de fonctionnement : 15 % – 95 % (sans condensation).
• Vitesse d’air admissible : 20 m/s.
• Surface de détection indicative : Jusqu’à 120 m² (valeur indicative selon variante).
• Hauteur d’installation maximale indicative : Jusqu’à 16 m.

FAQ

Qu’est-ce que le FAP-425-O-R et quel est son principe de détection ?

Le FAP-425-O-R est un détecteur de fumée optique adressable incendie Bosch. Il utilise une méthode optique par lumière diffusée : un faisceau éclaire la chambre, et la présence de particules de fumée provoque une diffusion mesurable. Cette approche assure une détection rapide des feux couvants et une excellente stabilité, tout en réduisant les fausses alarmes dans des conditions normales d’exploitation et d’entretien.

Le détecteur est-il adressable et comment s’intègre-t-il à une installation ?

Oui, c’est un détecteur adressable analogique. Il s’intègre sur une ligne à deux fils (bus) avec transmission d’alarme par mot de données. L’adressage peut être réalisé manuellement ou automatiquement, ce qui accélère la mise en service et facilite l’identification des points. Cette architecture permet une maintenance ciblée, une isolation rapide en cas d’incident et une supervision fine par la centrale incendie compatible.

Quelles sont les conditions environnementales supportées par le FAP-425-O-R ?

Le FAP-425-O-R fonctionne entre -20 °C et 65 °C, et se stocke de -25 °C à 80 °C. Il supporte 15 % à 95 % d’humidité relative sans condensation. Son indice de protection est IP41, qui passe à IP43 avec sa base de détecteur. La vitesse d’air admissible atteint 20 m/s, un atout dans les zones ventilées ou à forts déplacements d’air, sous réserve de respecter les règles d’implantation.

Quelle surface de détection et quelle hauteur d’installation sont prises en charge ?

À titre indicatif et selon la variante, la surface de détection peut atteindre 120 m², avec une hauteur d’installation maximale indicative jusqu’à 16 m. Ces valeurs restent à adapter aux normes locales, aux caractéristiques du site (volumes, flux d’air, obstacles) et à l’analyse de risques. Le montage plafond est préconisé pour une couverture homogène et une réactivité optimale en cas de départ de fumée.

Comment se fait la signalisation d’alarme et l’indication locale ?

L’alarme est transmise par mot de données via la ligne bus deux fils, assurant une communication fiable avec la centrale. Pour l’indication locale, le détecteur propose une sortie à collecteur ouvert, commutant 0 V via 1, 5 kΩ, avec un courant maximal de 15 mA. Cette sortie peut piloter un indicateur externe, pratique pour repérer physiquement la tête en alarme lors des rondes ou des tests.

Quelle est la consommation électrique du FAP-425-O-R et pourquoi est-ce important ?

La consommation de courant est de 0, 55 mA (< 0, 55 mA). Une faible consommation permet d’augmenter le nombre de points par boucle, de réduire la charge globale et de limiter les chutes de tension sur les longues distances. Cela contribue à la fiabilité du système, à la stabilité des communications adressables et à la maîtrise des coûts d’exploitation sur la durée.

Quelles sont les caractéristiques mécaniques et esthétiques du détecteur ?

Le boîtier est en plastique ABS (Novodur), finition blanche mate proche du RAL 9010, pour une intégration discrète dans la plupart des architectures intérieures. Les dimensions sont compactes : Ø 99, 5 × 52 mm sans base, et Ø 120 × 63, 5 mm avec base, pour un poids d’environ 76 g. Cette compacité facilite la pose au plafond et contribue à un rendu visuel soigné, sans compromettre la performance.

Le FAP-425-O-R convient-il aux zones ventilées ou aux grands volumes ?

Oui, il tolère des vitesses d’air jusqu’à 20 m/s, ce qui le rend adapté aux environnements ventilés, sous réserve d’un positionnement conforme aux règles de l’art. Pour les grands volumes, ses valeurs indicatives de surface (jusqu’à 120 m²) et de hauteur (jusqu’à 16 m) offrent une base de dimensionnement, à valider selon les normes et l’étude de risque spécifique au site.

Quelles précautions d’installation et de maintenance faut-il prévoir ?

Respectez le montage plafond, la distance aux obstacles et les espacements recommandés. Évitez les zones de condensation, d’émissions de poussières extrêmes ou de vapeurs capables de déclencher des alarmes intempestives. Programmez des essais réguliers et nettoyez selon les préconisations. L’adressage manuel/automatique facilite les vérifications. Vérifiez également la compatibilité et la configuration sur la ligne bus pour garantir la transmission des alarmes.

Le design et la couleur s’intègrent-ils facilement aux espaces tertiaires ?

Oui. La finition blanche mate, similaire au RAL 9010, et le format compact assurent une présence visuelle discrète dans les bureaux, commerces, hôtels et autres ERP. Le boîtier ABS (Novodur) offre une bonne tenue esthétique et mécanique. Le montage plafond simplifie l’alignement avec les autres équipements techniques, tout en garantissant une détection efficace et homogène des fumées.
