FAS-420-TM Détecteur de fumée par aspiration LSN amélioré LED

FAS-420-TM Détecteur de fumée par aspiration LSN amélioré LED : sécurisez plus vite, intervenez mieux

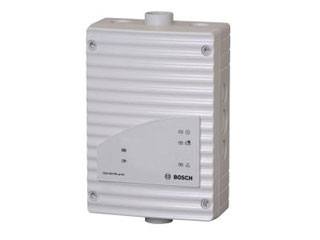

Le Bosch FAS-420-TM, détecteur de fumée par aspiration LSN improved version, offre une protection préventive hautes performances pour vos environnements critiques. Grâce à ses voyants DEL (LED) vert/jaune/rouge, vous visualisez instantanément le fonctionnement, les défaillances et les alarmes. Sa sensibilité réglable, son interface infrarouge et sa grande flexibilité de tuyauterie permettent une intégration simple et fiable. Compact, robuste et silencieux, il couvre jusqu’à 400 m² et gère jusqu’à 8 points d’échantillonnage pour une détection ultra-précoce, même dans des conditions exigeantes. Optimisez votre sécurité avec une solution Bosch éprouvée.

Détection ultra-précoce par aspiration LSN improved

Le FAS-420-TM capte les particules naissantes grâce à une sensibilité de réponse réglable de 0, 5 %/m à 2, 0 %/m. La technologie d’aspiration et le réseau LSN improved permettent une fiabilité élevée et une communication robuste. Avec jusqu’à 8 ouvertures d’échantillonnage et 50 m de tuyauterie Ø25 mm (plus 8 × 3 m en Ø12 mm), il surveille efficacement jusqu’à 400 m², offrant une détection en amont des incendies pour réduire les dommages et améliorer la continuité d’activité.

Signalisation LED claire et instantanée

Les indicateurs LED intégrés fournissent un état lisible d’un coup d’œil: Vert = fonctionnement; Jaune = défaut; Rouge = alarme. Cette signalisation DEL (LED) facilite les diagnostics et accélère la réaction des équipes. Associée au port infrarouge (émetteur/récepteur) pour les paramétrages et vérifications, elle garantit une exploitation simple, des contrôles rapides et une maintenance plus efficace, tout en renforçant la confiance dans la surveillance 24/7.

Installation flexible, silencieuse et robuste

Le boîtier ABS papyrus blanc (RAL 9018) et l’indice de protection jusqu’à IP54 (avec retour d’air) permettent une intégration durable. Son niveau de puissance acoustique n’est que de 40 dB(A) (à 9 V ventilateur), assurant un fonctionnement discret. Les multiples entrées presse-étoupes (côtés et arrière) et les raccords coniques Ø25 mm simplifient le câblage et la mise en œuvre dans des locaux techniques, musées, salles informatiques ou espaces sensibles.

Performance énergétique et longévité

Alimenté en 15–33 V DC sur LSN et 15–30 V DC en auxiliaire, le FAS-420-TM optimise la consommation (LSN 6, 25 mA; auxiliaire typique 90–125 mA). Le ventilateur, préconisé à 9 V / 10, 5 V / 12 V, offre une durée de vie de 60 000 h (à 12 V et 24 °C) avec des courants adaptés (démarrage 150 mA; veille 105/125/145 mA; alarme 110/130/150 mA), garantissant une disponibilité durable et un coût total de possession maîtrisé.

Description technique

Le Bosch FAS-420-TM est un détecteur de fumée à aspiration LSN improved version avec voyants DEL indiquant le mode de fonctionnement, les défaillances et les alarmes. Conçu pour la détection précoce, il propose une sensibilité de 0, 5 %/m à 2, 0 %/m, une surface de surveillance maximale de 400 m² et jusqu’à 8 ouvertures d’échantillonnage. Son réseau de tuyauterie accepté comprend 50 m en Ø25 mm et 8 × 3 m additionnels en Ø12 mm, avec des raccords coniques Ø25 mm, une prise d’aspiration et un retour d’air. Le boîtier ABS papyrus blanc (RAL 9018), IP20/IP42/IP54 selon configuration, convient à des environnements exigeants.

Il s’intègre aisément grâce à l’alimentation LSN 15–33 V DC et une auxiliaire 15–30 V DC, pour une consommation LSN de 6, 25 mA et auxiliaire typique de 90–125 mA. Le ventilateur recommandé à 9 V / 10, 5 V / 12 V présente un courant d’appel de 120 mA et un démarrage ventilateur de 150 mA, avec niveaux de courant précis en veille et alarme. Le port infrarouge (émetteur/récepteur) facilite la configuration. Température de fonctionnement de -20 °C à +60 °C, humidité 0–95 % sans condensation, et niveau sonore de 40 dB(A) à 9 V.

Autres informations importantes

• Type de détection : Détecteur de fumée par aspiration (LSN improved)
• Dimensions (Hauteur x Largeur x Profondeur) : 222 x 140 x 70 mm
• Poids : ≈ 800 g
• Matériau du boîtier : Plastique (ABS)
• Couleur du boîtier : Papyrus blanc (RAL 9018)
• Plage de température de fonctionnement : -20 °C à +60 °C
• Plage de température admissible pour tuyauterie PVC : 0 °C à +60 °C
• Plage de température admissible pour tuyauterie ABS : -40 °C à +80 °C
• Humidité relative admissible : 0–95 % (sans condensation)
• Indice de protection (EN 60529) : IP20 (sans retour d’air) / IP42 (avec section de tuyau 100 mm ou coude) / IP54 (avec retour d’air)
• Tension d’alimentation LSN : 15–33 V DC
• Tension d’alimentation auxiliaire : 15–30 V DC
• Consommation LSN : 6, 25 mA
• Consommation auxiliaire (typique) : 90–125 mA
• Courant d’appel (inrush) : 120 mA
• Tension ventilateur (préconisée) : 9 V / 10, 5 V / 12 V
• Courant de démarrage ventilateur : 150 mA
• Courant en veille (selon tension ventilateur) : 105 mA (9 V) / 125 mA (10, 5 V) / 145 mA (12 V)
• Courant en alarme (selon tension ventilateur) : 110 mA (9 V) / 130 mA (10, 5 V) / 150 mA (12 V)
• Sensibilité de réponse (obscurcissement lumineux) : 0, 5 %/m à 2, 0 %/m
• Durée de vie du ventilateur : 60 000 h (à 12 V et 24 °C)
• Niveau de puissance acoustique : 40 dB(A) (à 9 V ventilateur)
• Raccords tuyaux : Raccords coniques Ø25 mm (1 prise d’aspiration et 1 retour d’air)
• Longueur maximale de tuyauterie Ø25 mm : 50 m
• Longueur maximale additionnelle de tuyauterie Ø12 mm : 8 × 3 m
• Nombre maximal d’ouvertures d’échantillonnage : 8
• Surface maximale de surveillance : 400 m²
• Indicateurs LED : Vert = fonctionnement; Jaune = défaut; Rouge = alarme
• Interface infrarouge : Port infrarouge (émetteur/récepteur)
• Entrées presse-étoupes : Côtés : 8 × M20 et 2 × M25 ; Arrière : 4 × M25
• Sources : (, , , , )
• Marque / modèle : Bosch FAS-420-TM Détecteur de fumée à aspiration LSN improved version avec voyants DEL indiquant le mode de fonctionnement, les défaillances et les alarmes

FAQ – FAS-420-TM Détecteur de fumée par aspiration LSN amélioré LED

Qu’est-ce que le FAS-420-TM et en quoi l’aspiration LSN improved est-elle avantageuse ?

Le FAS-420-TM est un détecteur de fumée par aspiration Bosch, version LSN improved, doté de voyants DEL. Il prélève l’air via une tuyauterie pour analyser la présence de fumée très tôt, avant un détecteur ponctuel classique. La communication LSN improved renforce la fiabilité et l’intégration sur les systèmes Bosch, tout en offrant une sensibilité réglable pour s’adapter précisément au risque de l’application.

Quelle surface et combien de points d’échantillonnage peut-il couvrir ?

Le FAS-420-TM peut surveiller jusqu’à 400 m², avec un maximum de 8 ouvertures d’échantillonnage. Il accepte une tuyauterie principale de Ø25 mm jusqu’à 50 m, plus jusqu’à 8 segments additionnels de 3 m en Ø12 mm. Cette flexibilité permet d’adresser finement des zones critiques, des racks informatiques ou des volumes compartimentés, en ajustant la sensibilité entre 0, 5 %/m et 2, 0 %/m.

Comment lire les voyants DEL et que signifient-ils ?

La signalisation embarquée est immédiate: Vert = fonctionnement; Jaune = défaut; Rouge = alarme. Le vert confirme l’état nominal et l’aspiration active, le jaune signale un problème (p. ex. obstruction de tuyau, alimentation), tandis que le rouge indique une alarme incendie. Cette lecture directe accélère les diagnostics et réduit les temps d’immobilisation, en complément du port infrarouge pour les vérifications approfondies.

Quelles sont les conditions environnementales acceptées ?

L’appareil fonctionne de -20 °C à +60 °C, avec une humidité relative de 0–95 % sans condensation. Pour la tuyauterie, la plage dépend du matériau: PVC de 0 °C à +60 °C et ABS de -40 °C à +80 °C. L’indice de protection varie selon l’installation: IP20 sans retour d’air, IP42 avec section de tuyau 100 mm ou coude, et jusqu’à IP54 avec retour d’air.

Quels sont les besoins d’alimentation et la consommation électrique ?

Alimentation LSN: 15–33 V DC, consommation LSN de 6, 25 mA. Alimentation auxiliaire: 15–30 V DC avec une consommation typique de 90–125 mA. Le courant d’appel est de 120 mA. Le ventilateur est préconisé à 9 V / 10, 5 V / 12 V, avec un courant de démarrage de 150 mA et des courants en veille/alarme adaptés selon la tension, optimisant efficacité et stabilité.

Le système est-il silencieux et durable ?

Oui. Le niveau de puissance acoustique est de 40 dB(A) (à 9 V ventilateur), ce qui est très discret pour des environnements sensibles. La durée de vie du ventilateur est de 60 000 h (à 12 V et 24 °C), assurant une disponibilité à long terme. Cette longévité, combinée à une consommation optimisée, réduit les cycles de maintenance et le coût total de possession.

Quelles options d’installation et de raccordement sont disponibles ?

Le boîtier ABS papyrus blanc (RAL 9018) mesure 222 x 140 x 70 mm et pèse ≈ 800 g. Il propose des entrées presse-étoupes généreuses: côtés 8 × M20 et 2 × M25, arrière 4 × M25. Les raccords coniques Ø25 mm incluent 1 prise d’aspiration et 1 retour d’air. Cette modularité facilite l’intégration propre, la pose du réseau de tuyaux et le respect des bonnes pratiques.

Que propose l’interface pour la configuration et la maintenance ?

Le FAS-420-TM intègre un port infrarouge (émetteur/récepteur) pour la configuration, l’inspection et le diagnostic sans ouvrir le boîtier. Cela permet d’ajuster la sensibilité (0, 5 %/m à 2, 0 %/m), de vérifier les états et d’optimiser les performances. Couplé aux LED de statut, l’interface IR réduit les temps d’intervention et renforce la traçabilité des opérations de maintenance.

Dans quels cas choisir un détecteur par aspiration plutôt qu’un ponctuel ?

Optez pour le FAS-420-TM dans les environnements où une détection ultra-précoce est cruciale: data centers, archives, musées, locaux techniques, plafonds hauts ou zones à accès difficile. L’aspiration collecte l’air depuis plusieurs points, ce qui améliore la sensibilité et la couverture, même avec de faibles concentrations de fumée, tout en offrant une maintenance centralisée et un accès simplifié.

Quel est l’impact du design sur la fiabilité et l’esthétique ?

Son boîtier en plastique ABS, papyrus blanc (RAL 9018), est discret et résistant. Les indices IP adaptés protègent selon l’installation. Les dimensions compactes et le faible niveau sonore permettent l’intégration proche des zones à protéger sans gêne. Les LED visibles et le port infrarouge en façade améliorent la lisibilité et la maintenabilité, contribuant à une fiabilité opérationnelle constante.

Le FAS-420-TM est-il compatible avec les systèmes Bosch existants ?

Oui, il est conçu pour les architectures Bosch avec LSN improved. L’alimentation LSN 15–33 V DC, la consommation maîtrisée (6, 25 mA) et l’interface infrarouge facilitent l’intégration et la supervision. Les entrées presse-étoupes multiples et la flexibilité de tuyauterie offrent des scénarios d’extension ou de rénovation sans compromis, avec une signalisation LED normalisée pour une exploitation homogène.
