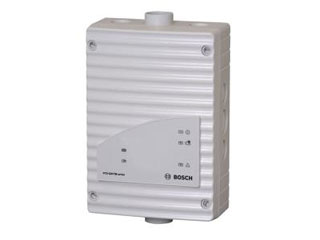

FCS-320-TM-R Détecteur de fumée à aspiration conventionnel à LED

FCS-320-TM-R Détecteur de fumée à aspiration conventionnel à LED — sécurité proactive et localisation rapide des incendies

Le FCS-320-TM-R de Bosch est un détecteur de fumée à aspiration conventionnel conçu pour capter les particules les plus fines avant qu’un incendie ne se propage. Grâce à ses voyants LED multicolores, il signale clairement l’état de fonctionnement, les défaillances, les alarmes et identifie optiquement la zone d’origine du feu. Sa surveillance du débit d’air intégrée garantit la continuité de service, tandis que ses seuils fins et sa sensibilité réglable offrent une détection précise et adaptable. Compact, robuste et simple à diagnostiquer, il sécurise vos zones critiques en continu.

Détection ultra-précoce et précise

Le FCS-320-TM-R exploite une technologie d’aspiration (prélèvement d’air) pour analyser en permanence l’atmosphère. Avec une sensibilité de 0,5 %/m à 2 %/m (obscurcissement lumineux) et un seuil d’alarme réglable par pas de 0,1 %/m, il s’ajuste finement à votre environnement. Résultat : des alertes rapides, une réduction drastique des faux positifs et une protection optimisée pour les zones sensibles comme les salles serveurs, locaux techniques, entrepôts ou faux plafonds.

Visualisation immédiate et localisation par LED

Ses LEDs multicolores (rouge, jaune, vert) indiquent instantanément l’état de fonctionnement, les défaillances et les alarmes. L’identification optique jusqu’à 5 zones facilite la localisation de la source d’incendie, accélérant l’intervention. Cette signalisation claire réduit les temps de diagnostic, sécurise les routines d’exploitation et améliore la coordination des équipes, particulièrement dans les sites étendus ou à zones multiples.

Supervision d’air intelligente et continuité de service

La surveillance du débit d’air intégrée détecte immédiatement toute obstruction, rupture ou anomalie (surveillance par trou incluse). Vous êtes alerté avant que le système ne perde en performance, ce qui assure une fiabilité constante. Associée au port infrarouge pour le logiciel de diagnostic, la maintenance devient prédictive, limitant les arrêts imprévus et optimisant les coûts d’exploitation.

Installation flexible et performance stable

Adapté à des systèmes de tuyauterie jusqu’à 50 m avec 12 orifices d’aspiration, le FCS-320-TM-R s’intègre facilement à des infrastructures neuves ou existantes. Sa tension ventilateur configurable (9 V; 10,5 V; 12 V; 13,5 V) permet d’ajuster le débit selon la configuration. Les indices de protection jusqu’à IP54 (avec retour d’air) et la large plage de températures autorisées garantissent des performances constantes dans divers environnements.

Description technique du FCS-320-TM-R

Le Bosch FCS-320-TM-R est un détecteur d’aspiration (prélèvement d’air) alimenté en 14 V DC à 30 V DC. Il propose une tension ventilateur configurable à 9 V, 10,5 V, 12 V ou 13,5 V, avec un courant de démarrage de 120 mA à 160 mA. Sa consommation en veille est de 90 mA à 150 mA et en alarme de 125 mA à 175 mA. La sensibilité de détection s’étend de 0,5 %/m à 2 %/m avec des seuils réglables par pas de 0,1 %/m, pour une adaptation fine au risque.

Il intègre une surveillance du débit d’air (détection d’obstruction/rupture, surveillance par trou incluse) et des LEDs multicolores (rouge, jaune, vert) affichant le mode de fonctionnement, les défaillances et les alarmes, ainsi que l’identification optique de la source d’incendie jusqu’à 5 zones. Les interfaces comprennent un port infrarouge pour le logiciel de diagnostic. Le boîtier en plastique mesure 222 × 140 × 70 mm pour 800 g. Indices IP: IP20 (sans retour d’air), IP42 (avec section de tuyau 100 mm/coude) et IP54 (avec retour d’air).

Autres informations importantes

Capacité tuyauterie: exemple de système jusqu’à 50 m avec 12 orifices d’aspiration. Températures: détecteur -20 °C à +60 °C; tuyauterie PVC -10 °C à +60 °C; tuyauterie ABS -40 °C à +80 °C. Humidité de fonctionnement: 0–95 % sans condensation. Le produit est livré en version “excl FAS-420-TM-HB”. Idéal pour les applications où la détection très précoce et la localisation rapide sont essentielles, tout en offrant une maintenance facilitée grâce au port infrarouge et à la signalisation LED.

• Type de détecteur: Détecteur d’aspiration (prélèvement d’air)
• Plage d’alimentation: 14 V DC – 30 V DC
• Tension ventilateur configurable: 9 V; 10.5 V; 12 V; 13.5 V
• Courant de démarrage (pointe): 120 mA – 160 mA
• Consommation en veille (selon tension ventilateur): 90 mA – 150 mA
• Consommation en alarme (selon tension ventilateur): 125 mA – 175 mA
• Dimensions (H × L × P): 222 × 140 × 70 mm
• Poids: 800 g
• Matériau: Plastique
• Température de fonctionnement (détecteur): -20 °C à +60 °C
• Température admissible pour tuyauterie PVC: -10 °C à +60 °C
• Température admissible pour tuyauterie ABS: -40 °C à +80 °C
• Humidité relative de fonctionnement: 0 – 95 % (sans condensation)
• Indice de protection (EN 60529): IP20 (sans retour d’air); IP42 (avec section de tuyau 100 mm / coude); IP54 (avec retour d’air)
• Sensibilité de détection: 0,5 %/m à 2 %/m (obscurcissement lumineux)
• Seuil d’alarme réglable: par pas de 0,1 %/m
• Localisation de la source d’incendie: Identification optique jusqu’à 5 zones
• Surveillance du débit d’air: Oui — détection d’obstruction et de rupture (surveillance par trou incluse)
• Capacité tuyauterie indiquée: Exemple: système jusqu’à 50 m avec 12 orifices d’aspiration
• Interface de diagnostic: Port infrarouge pour logiciel de diagnostic
• Indication visuelle: LEDs multi-couleur (rouge, jaune, vert)
• Voyants DEL: mode de fonctionnement, défaillances, alarmes et identification de la source de l’incendie (excl FAS-420-TM-HB)

FAQ — FCS-320-TM-R Détecteur de fumée à aspiration conventionnel à LED

Qu’est-ce que le FCS-320-TM-R et en quoi diffère-t-il d’un détecteur ponctuel classique ?

Le FCS-320-TM-R est un détecteur de fumée à aspiration Bosch. Plutôt que d’attendre que la fumée atteigne un point fixe, il prélève en continu l’air via une tuyauterie et l’analyse dans son module. Cette approche offre une détection bien plus précoce, une meilleure couverture des zones difficiles d’accès et une réduction des faux positifs grâce au réglage fin de la sensibilité et des seuils.

Quelles sont les caractéristiques de sensibilité et de réglage d’alarme ?

La sensibilité de détection est configurable entre 0,5 %/m et 2 %/m (obscurcissement lumineux). Le seuil d’alarme se règle par pas de 0,1 %/m, permettant d’adapter précisément la réponse du détecteur à l’environnement surveillé. Ainsi, vous pouvez concilier détection très précoce et maîtrise du nombre d’alarmes, selon la criticité de la zone et les flux d’air en présence.

Comment le système aide-t-il à localiser rapidement la source de l’incendie ?

Le FCS-320-TM-R intègre des LEDs multicolores et une identification optique jusqu’à 5 zones. En cas d’alarme, l’indication visuelle signale non seulement l’état (fonctionnement, défaut, alarme), mais aussi la zone probable d’origine du feu. Cette localisation accélère la levée de doute et l’intervention, limitant les dommages et le temps d’indisponibilité des installations.

Quelle longueur de tuyauterie et combien d’orifices d’aspiration sont pris en charge ?

À titre d’exemple, la capacité indiquée est un système jusqu’à 50 mètres de tuyauterie avec 12 orifices d’aspiration. Cette configuration couvre efficacement de grandes surfaces ou des zones segmentées. La conception modulaire permet d’optimiser l’implantation selon les contraintes du site, tout en maintenant un débit d’air surveillé de manière intelligente.

Comment la surveillance du débit d’air améliore-t-elle la fiabilité ?

La surveillance intégrée détecte les obstructions, ruptures de tuyau et anomalies de flux, y compris la surveillance par trou. En pratique, le système vous avertit avant que la performance ne soit affectée. Cette fonction, couplée au port infrarouge pour le diagnostic logiciel, permet une maintenance prédictive et réduit significativement les risques d’indisponibilité non planifiée.

Quelles sont les conditions environnementales prises en charge ?

Le détecteur fonctionne entre -20 °C et +60 °C avec une humidité relative de 0 à 95 % sans condensation. Les tuyauteries compatibles supportent: PVC de -10 °C à +60 °C et ABS de -40 °C à +80 °C. Selon la configuration, l’indice de protection atteint IP54 avec retour d’air, garantissant une adaptation à de nombreux environnements industriels et tertiaires.

Quelles sont les exigences d’alimentation et les consommations électriques ?

Le FCS-320-TM-R s’alimente en 14 à 30 V DC. Le ventilateur est configurable à 9 V, 10,5 V, 12 V ou 13,5 V. Le courant de démarrage (pointe) est de 120 à 160 mA. La consommation en veille varie entre 90 et 150 mA selon la tension ventilateur et en alarme entre 125 et 175 mA, assurant une intégration simple aux systèmes d’alarme existants.

Quelles sont ses dimensions, son poids et les matériaux utilisés ?

Le boîtier, fabriqué en plastique robuste, mesure 222 × 140 × 70 mm pour un poids de 800 g. Ce format compact facilite l’intégration dans des locaux techniques exigus, armoires, couloirs techniques ou zones en faux-plafonds. La légèreté et la conception soignée simplifient la pose, la maintenance et le remplacement éventuel sans nécessiter d’outillage complexe.

Quel est l’indice de protection selon l’installation de la tuyauterie ?

Sans retour d’air, l’indice est IP20. Avec une section de tuyau 100 mm ou un coude, l’indice atteint IP42. En configuration avec retour d’air, le dispositif atteint IP54. Ces options permettent d’ajuster la protection mécanique et environnementale selon l’emplacement, l’exposition à la poussière et les contraintes d’exploitation de votre site.

Le produit inclut-il tous les accessoires nécessaires ?

Le Bosch FCS-320-TM-R est fourni en version excl FAS-420-TM-HB. Selon votre architecture, des accessoires de montage et de tuyauterie peuvent être requis. Le port infrarouge intégré facilite le diagnostic logiciel, et les LEDs multicolores guident l’exploitation quotidienne. Pour une conception optimale, suivez les recommandations de Bosch sur le dimensionnement des orifices et la longueur de réseau.
