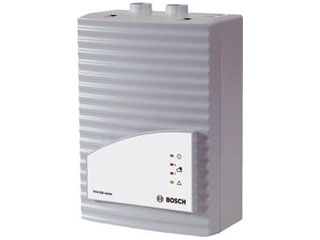

FCS-320-TP2 Détecteur de fumée par aspiration 2 canaux IP20

FCS-320-TP2 Détecteur de fumée par aspiration 2 canaux IP20 — la détection ultra-précoce qui sécurise vos espaces 24/7

Renforcez la protection de vos locaux avec le FCS-320-TP2 Détecteur de fumée par aspiration 2 canaux IP20 de Bosch. Grâce à ses deux canaux d’aspiration et à ses LED multicolores (rouge, jaune, vert), il assure une surveillance continue et une alerte rapide des débuts d’incendie. Alimenté en 14 à 30 V DC, il opère de -20 à +60 °C et jusqu’à 95 % d’humidité relative (sans condensation). Son boîtier ABS papyrus blanc (RAL 9018) s’intègre discrètement, tandis que son ventilateur longue durée garantit une disponibilité optimale. L’installation est facilitée par 5 entrées M20 et 2 entrées M25.

Détection ultra-précoce et continue

Le FCS-320-TP2 exploite une technologie de détecteur de fumée par aspiration pour capter les particules dès les toutes premières phases d’un départ de feu. Ses deux canaux d’aspiration et ses LED multicolores (rouge, jaune, vert) fournissent un retour visuel immédiat, même à distance. Il supporte la connexion de 2 modules détecteurs, offrant une adaptation fine à votre niveau de sensibilité souhaité et à la configuration des zones critiques de vos installations.

Installation flexible et propre

Conçu pour simplifier le câblage et la mise en œuvre, le FCS-320-TP2 propose 5 entrées pour câbles M20 et 2 entrées M25, acceptant des conducteurs jusqu’à 2, 5 mm². Ses dimensions compactes (292 x 200 x 113 mm) et son boîtier ABS papyrus blanc (RAL 9018) s’intègrent facilement en intérieur, en cohérence avec son indice de protection IP20. La plage de température admissible pour la tuyauterie PVC/ABS assure une pose conforme aux conditions du site.

Performance durable et fiable

La durée de vie estimée du ventilateur atteint 43 500 h (ventilateur 12 V, à 24 °C), garantissant une disponibilité élevée. L’appareil fonctionne de -20 à +60 °C, avec une humidité relative admissible de 10 à 95 % (sans condensation). Son niveau de puissance acoustique de 45 dB(A) limite les nuisances sonores. Chaque détail a été pensé pour offrir une protection continue, sans compromis sur la fiabilité dans des environnements intérieurs exigeants.

Maintenance facilitée et diagnostics clairs

Les LED multicolores (rouge, jaune, vert) simplifient la lecture d’état et la détection d’anomalies. Le courant auxiliaire maîtrisé (295 à 315 mA) et le courant d’appel (démarrage) de 320 mA aident à dimensionner précisément l’alimentation et à prévoir la maintenance. La connexion de 2 modules détecteurs facilite l’ajout de fonctionnalités ou le remplacement. Vous bénéficiez ainsi d’interventions rapides, d’arrêts minimisés et d’une traçabilité claire des événements.

Description technique détaillée

Le FCS-320-TP2 est un détecteur de fumée par aspiration à 2 canaux conçu pour la détection précoce en environnements intérieurs. Alimenté en 14 à 30 V DC, il consomme 295 à 315 mA en régime nominal, avec un courant d’appel au démarrage de 320 mA. Il intègre des LED multicolores (rouge, jaune, vert) pour un retour visuel instantané et un niveau de puissance acoustique de 45 dB(A) pour limiter les nuisances. Il accepte jusqu’à 2 modules détecteurs connectables.

Son boîtier en plastique ABS, couleur papyrus blanc (RAL 9018), mesure 292 x 200 x 113 mm pour une masse de 1500 g. L’indice de protection IP20 confirme une utilisation en intérieur. Les conditions ambiantes prises en charge vont de -20 à +60 °C et 10 à 95 % d’humidité relative (sans condensation). Les entrées de câbles comprennent 5 x M20 et 2 x M25, la section maximale des conducteurs est de 2, 5 mm². Le ventilateur affiche une durée de vie estimée de 43 500 h (ventilateur 12 V, à 24 °C). La tuyauterie est compatible avec PVC (-10 à +60 °C) et ABS (-40 à +80 °C).

Autres informations importantes

Informations de commande FCS-320-TP2 Détecteurs de fumée à aspiration conventionnels, Bosch Informations de commande FCS-320-TP2 Détecteurs de fumée à aspiration conventionnels.

• Type de détection : Détecteur de fumée par aspiration
• Nombre de canaux d’aspiration : 2
• Tension de fonctionnement : 14 à 30 V DC
• Courant auxiliaire : 295 à 315 mA
• Courant d’appel (démarrage) : 320 mA
• Dimensions (H x L x P) : 292 x 200 x 113 mm
• Masse : 1500 g
• Matériau du boîtier : Plastique (ABS)
• Couleur du boîtier : Papyrus blanc (RAL 9018)
• Indice de protection (IP) : IP20
• Température de fonctionnement : -20 à +60 °C
• Humidité relative admissible : 10 à 95 % (sans condensation)
• Plage de température admissible pour tuyauterie (PVC / ABS) : PVC: -10 à +60 °C ; ABS: -40 à +80 °C
• Indicateurs lumineux : LED multicolores : rouge, jaune, vert
• Niveau de puissance acoustique : 45 dB(A)
• Entrées pour câbles : 5 x M20 et 2 x M25
• Section maximale des conducteurs : 2, 5 mm²
• Durée de vie estimée du ventilateur : 43 500 h (ventilateur 12 V, à 24 °C)
• Nombre de modules détecteurs connectables : 2

FAQ

Qu’est-ce que le FCS-320-TP2 Détecteur de fumée par aspiration 2 canaux IP20 et à quoi sert-il ?

Le FCS-320-TP2 est un détecteur de fumée par aspiration destiné à la détection ultra-précoce des départs d’incendie dans des environnements intérieurs. Il utilise deux canaux d’aspiration pour analyser en continu l’air d’une zone. Grâce à ses LED multicolores et à sa conception robuste en ABS, il fournit des indications d’état claires et une protection fiable, tout en restant discret et facile à intégrer dans les installations existantes.

Dans quels environnements le FCS-320-TP2 peut-il être installé ?

Le FCS-320-TP2 convient aux environnements intérieurs avec un indice de protection IP20. Il fonctionne de -20 à +60 °C et supporte une humidité relative de 10 à 95 % sans condensation. Sa tuyauterie associée offre des plages de température dédiées (PVC: -10 à +60 °C ; ABS: -40 à +80 °C), ce qui permet de l’adapter à diverses salles techniques, zones de stockage ou locaux sensibles.

Comment s’alimente le FCS-320-TP2 et quelle est sa consommation électrique ?

Le FCS-320-TP2 fonctionne en courant continu sur une plage de 14 à 30 V DC. En fonctionnement normal, le courant auxiliaire se situe entre 295 et 315 mA, ce qui facilite le dimensionnement de l’alimentation. Lors du démarrage, un courant d’appel de 320 mA est à prévoir. Cette information est utile pour sélectionner une alimentation stable et protéger les circuits contre les pointes de courant initiales.

Quelles options de câblage et de raccordement sont disponibles ?

L’appareil est conçu pour une installation propre et rapide. Il propose 5 entrées de câbles M20 et 2 entrées M25, permettant d’organiser les arrivées électriques et la tuyauterie d’aspiration. La section maximale des conducteurs est de 2, 5 mm², ce qui couvre la majorité des besoins en câblage de sécurité. Cette flexibilité aide à respecter les bonnes pratiques tout en simplifiant la maintenance future.

Quels indicateurs l’appareil fournit-il et comment interpréter les LED ?

Le FCS-320-TP2 dispose de LED multicolores rouge, jaune et verte. Ces indicateurs simplifient le diagnostic sur site en donnant un retour d’état instantané. Par exemple, la LED verte peut indiquer un fonctionnement normal, tandis que d’autres couleurs signalent un avertissement ou une alarme. Cette interface visuelle réduit le temps d’intervention, facilite les contrôles réguliers et améliore la réactivité face aux événements.

Le FCS-320-TP2 est-il bruyant et a-t-il un impact sur le confort ?

Le niveau de puissance acoustique du FCS-320-TP2 est de 45 dB(A), ce qui reste modéré pour un appareil d’aspiration installé en intérieur. Ce niveau contribue à préserver le confort acoustique des locaux techniques et des zones occupées. Il s’intègre discrètement grâce à son boîtier ABS papyrus blanc (RAL 9018) et à ses dimensions compactes, limitant l’impact visuel et sonore sur l’environnement de travail.

Quelle est la longévité du ventilateur et que signifie-t-elle pour la maintenance ?

La durée de vie estimée du ventilateur atteint 43 500 heures (ventilateur 12 V, à 24 °C). Cette longévité réduit la fréquence des remplacements et contribue à une meilleure disponibilité du système. En planifiant la maintenance préventive sur cette base, vous pouvez optimiser les coûts d’exploitation, limiter les interruptions et garantir une détection continue, surtout dans les installations critiques où la continuité de service est essentielle.

Quelles sont les dimensions et les matériaux du FCS-320-TP2 ?

Le FCS-320-TP2 mesure 292 x 200 x 113 mm et pèse 1500 g. Son boîtier est en plastique ABS, une matière résistante et légère. Sa finition papyrus blanc (RAL 9018) assure une intégration discrète dans la plupart des environnements intérieurs. Ces caractéristiques facilitent l’installation murale, le passage des câbles et la maintenance, tout en conservant une élégance adaptée aux sites tertiaires ou techniques.

Combien de canaux et de modules détecteurs le FCS-320-TP2 gère-t-il ?

L’appareil dispose de 2 canaux d’aspiration, permettant de surveiller efficacement deux zones ou deux lignes de prélèvement distinctes. Il peut accueillir jusqu’à 2 modules détecteurs connectables, ce qui donne de la flexibilité pour adapter la sensibilité ou étendre les fonctionnalités. Cette modularité favorise une conception évolutive, capable de suivre les besoins futurs sans refonte complète du système.

Quelles précautions prendre concernant la tuyauterie et les conditions ambiantes ?

Respectez les plages de température admissibles pour la tuyauterie: PVC de -10 à +60 °C et ABS de -40 à +80 °C. L’appareil fonctionne de -20 à +60 °C et tolère 10 à 95 % d’humidité relative sans condensation. Assurez-vous que l’environnement est intérieur (IP20) et que les conduites d’échantillonnage sont correctement dimensionnées et fixées pour garantir une détection optimale et stable.

Le FCS-320-TP2 est-il simple à intégrer dans une infrastructure existante ?

Oui. Grâce à ses 5 entrées M20 et 2 entrées M25, à l’acceptation de conducteurs jusqu’à 2, 5 mm² et à son alimentation 14–30 V DC, l’intégration est facilitée. Son format compact et ses LED multicolores offrent un diagnostic immédiat. La possibilité de connecter 2 modules détecteurs permet d’ajuster la solution à votre infrastructure sans interventions lourdes ni modifications complexes des réseaux.
