FDX60S1A Transceiver RS232/422/485 fibre optique monomode 1 fibre

FDX60S1A Transceiver RS232/422/485 fibre optique monomode 1 fibre — des données fiables jusqu’à 69 km

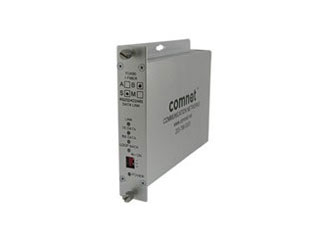

Le FDX60S1A Transceiver RS232/422/485 fibre optique monomode 1 fibre de ComNet assure une transmission de données robuste et sécurisée sur de très longues distances. Conçu pour convertir vos liaisons série RS‑232, RS‑422 ou RS‑485 vers une fibre monomode 9/125 µm en utilisant une seule fibre (liaison bi‑directionnelle), il offre un débit jusqu’à 250 kb/s avec un BER < 10⁻⁹. Doté d’indicateurs LED, d’un testeur de boucle fibre intégré et d’un format ComFit polyvalent, il s’intègre facilement en rack, en surface ou sur rail DIN, tout en garantissant des performances industrielles (-40 °C à +75 °C).

Installation simple et intégration rapide

Le module ComFit (1 emplacement) du FDX60S1A facilite le montage en rack, en surface ou sur rail DIN via adaptateur optionnel. Les connecteurs sont clairs et accessibles : bornier pour alimentation, bornier terminal pour signaux série, connecteur optique ST et bornier relais. Les indicateurs LED (Alimentation, Données entrantes/sortantes, Lien, Boucle de test bi‑couleur) accélèrent la mise en service et le diagnostic. Le testeur de liaison fibre intégré (mode loop‑back) permet de valider les liens en quelques secondes, réduisant les temps d’arrêt et les coûts d’intervention.

Portée étendue et performance garantie

Avec un budget optique de 23 dB et un émetteur laser aux longueurs d’onde 1310 nm/1550 nm, le FDX60S1A atteint jusqu’à 69 km sur fibre monomode 9/125 µm tout en conservant un taux d’erreur binaire < 10⁻⁹ au budget maximal. La liaison bi‑directionnelle sur une seule fibre optimise vos infrastructures existantes. Sa consommation réduite (2 W) et son MTBF >100 000 heures garantissent une grande disponibilité, idéale pour les environnements critiques où la fiabilité est non négociable.

Polyvalence RS232/RS422/RS485

Ce transceiver universel 1 voie prend en charge RS232, RS422 et RS485 (2 fils et 4 fils, tri‑state), en transmission asynchrone, en simplex ou en duplex intégral, avec un débit DC–250 kb/s. Un unique port série est disponible par module afin d’assurer une intégrité totale du canal. Remarque essentielle : ne pas utiliser simultanément RS232 et RS422 sur la même unité (un seul canal de transmission à la fois) pour préserver la conformité et les performances de la liaison.

Robustesse industrielle et sécurité électrique

Le FDX60S1A fonctionne de -40 °C à +75 °C, se stocke de -40 °C à +85 °C et supporte 0–95 % d’humidité sans condensation. Il intègre une protection transitoire de tension sur l’alimentation et les E/S, ainsi qu’un limiteur de courant réarmable pour sécuriser l’installation. L’alimentation 8–15 V DC (ou via rack ComFit C1) offre de la flexibilité. Les LED de diagnostic et le mode loop‑back simplifient la maintenance préventive, minimisant les risques et les indisponibilités.

FDX60S1A Transceiver RS232/422/485 fibre optique monomode 1 fibre — description technique

Le ComNet FDX60S1A est un transceiver universel pour data 1 voie conçu pour transporter RS‑232, RS‑422 ou RS‑485 (2 fils/4 fils, tri‑state) sur un câble fibre optique monomode 9/125 µm en utilisant une seule fibre. Il gère des transmissions asynchrones en simplex ou en duplex intégral, avec un débit utile de DC à 250 kb/s. La liaison bi‑directionnelle sur une fibre unique repose sur un émetteur laser aux longueurs d’onde 1310/1550 nm via un connecteur ST, assurant un BER < 10⁻⁹ et une distance maximale de 69 km grâce à un budget optique de 23 dB.

Le module ComFit (1 emplacement) permet un montage en rack, en surface ou sur rail DIN (adaptateur optionnel). L’appareil offre 1 port série, 1 port optique (ST), des LED d’état (Alimentation, Données IN/OUT, Lien, Boucle de test bi‑couleur rouge/vert) et un testeur de liaison fibre intégré (mode loop‑back). L’alimentation requise est 8–15 V DC (ou depuis rack ComFit C1), pour une consommation de 2 W. MTBF >100 000 h, protections électriques avancées et dimensions 155 × 135 × 28 mm complètent l’ensemble.

Autres informations importantes

• Produit : FDX60S1A Transceiver RS232/422/485 fibre optique monomode 1 fibre — côté A, ComNet, transceiver universel pour data 1 voie.
• Interfaces série prises en charge : RS232, RS422, RS485 (2 fils et 4 fils, tri‑state).
• Modes de transmission : Asynchrone ; simplex ou duplex intégral.
• Débit de données maximal : DC–250 kb/s ; Taux d’erreur binaire (BER) : < 10⁻⁹ au budget optique maximal.
• Type de fibre : Monomode 9/125 µm ; Nombre de fibres : 1 (liaison bi‑directionnelle sur fibre unique).
• Connecteur optique : ST ; Longueurs d’onde : 1310 nm / 1550 nm ; Budget optique : 23 dB.
• Distance maximale de transmission : 69 km ; Émetteur optique : Laser.
• Nombre de ports : 1 port série ; 1 port optique (ST).
• Connecteurs : bornier pour alimentation ; bornier terminal pour signaux série ; connecteur optique ST ; bornier relais.
• Alimentation électrique : 8–15 V DC (ou depuis rack ComFit C1). Adaptateur secteur DC fourni (entrée 90–264 VAC) selon configuration. Certaines variantes côté A peuvent être livrées sans alimentation.
• Consommation : 2 W ; Protection électrique : protection transitoire sur l’alimentation et les E/S ; limiteur de courant réarmable.
• Indicateurs LED : Alimentation ; Données entrantes ; Données sortantes ; Lien ; Boucle de test (bi‑couleur rouge/vert).
• Fonctions spéciales : Testeur de liaison fibre intégré (mode loop‑back).
• Forme et montage : Module ComFit (1 emplacement rack) — montage en rack, en surface ou rail DIN (adaptateur optionnel).
• Dimensions : 155 × 135 × 28 mm ; Poids (expédition) : ≤ 0,9 kg.
• Environnement : Température de fonctionnement -40 °C à +75 °C ; stockage -40 °C à +85 °C ; humidité 0–95 % (sans condensation).
• Fiabilité : MTBF >100 000 heures.
• Remarque technique : Ne pas utiliser simultanément RS232 et RS422 sur la même unité (un canal de transmission à la fois).

FAQ

À quoi sert le FDX60S1A Transceiver RS232/422/485 fibre optique monomode 1 fibre ?

Le FDX60S1A sert à convertir des liaisons série RS‑232, RS‑422 ou RS‑485 (2 fils/4 fils, tri‑state) vers une fibre monomode 9/125 µm en utilisant une seule fibre pour une communication bi‑directionnelle. Il transporte des données asynchrones en simplex ou duplex intégral jusqu’à 69 km, à des débits de DC à 250 kb/s, avec un taux d’erreur binaire < 10⁻⁹, idéal pour des installations industrielles et critiques.

Pourquoi une seule fibre suffit‑elle pour une liaison bi‑directionnelle ?

Le FDX60S1A utilise un émetteur laser et des longueurs d’onde distinctes (1310/1550 nm) via un connecteur ST pour gérer l’émission et la réception sur une seule fibre monomode 9/125 µm. Grâce à un budget optique de 23 dB, la liaison bi‑directionnelle est fiable jusqu’à 69 km. Cette approche réduit les coûts de déploiement en divisant par deux le nombre de fibres nécessaires, tout en simplifiant le câblage et la maintenance.

Quelles interfaces série et modes de transmission sont pris en charge ?

Le transceiver prend en charge RS232, RS422 et RS485 (2 fils et 4 fils, tri‑state). Les transmissions sont asynchrones en simplex ou en duplex intégral, avec un débit opérationnel de DC à 250 kb/s. Un seul port série est disponible par unité pour ce canal data 1 voie. Important : il ne faut pas utiliser simultanément RS232 et RS422 sur la même unité ; un seul canal de transmission doit être actif à la fois.

Quelle est la portée réelle et la performance de la liaison ?

La distance maximale spécifiée est de 69 km sur fibre monomode 9/125 µm, avec un budget optique de 23 dB. L’émetteur laser opère aux longueurs d’onde 1310/1550 nm. Au budget optique maximal, le taux d’erreur binaire reste < 10⁻⁹, garantissant une transmission très fiable. Les indicateurs LED (Lien, Données IN/OUT) et le mode loop‑back intégré aident à valider la performance in situ et à détecter les problèmes d’alignement ou d’atténuation.

Quelles options de montage et de connectique sont disponibles ?

Le FDX60S1A est un module ComFit (1 emplacement rack) qui se monte en rack, en surface ou sur rail DIN avec un adaptateur optionnel. Côté connectique, on trouve un connecteur optique ST, un bornier terminal pour signaux série, un bornier pour l’alimentation, ainsi qu’un bornier relais. Cette flexibilité simplifie l’intégration dans des baies, coffrets terrain ou armoires d’automatisme.

Comment s’effectuent l’alimentation et quelle est la consommation ?

L’appareil fonctionne en 8–15 V DC et peut être alimenté directement depuis un rack ComFit C1. La consommation typique est de seulement 2 W, ce qui limite la dissipation thermique. Selon la configuration d’offre, un adaptateur secteur DC (entrée 90–264 VAC) peut être fourni ; certaines variantes côté A sont livrées sans alimentation. Les protections intégrées incluent une protection transitoire et un limiteur de courant réarmable.

Quels indicateurs et outils de diagnostic sont présents ?

Des LED dédiées affichent l’Alimentation, les Données entrantes, les Données sortantes, l’État du lien et la Boucle de test (bi‑couleur rouge/vert). Le FDX60S1A intègre un testeur de liaison fibre en mode loop‑back, très utile pour vérifier l’intégrité optique, qualifier une nouvelle fibre, ou isoler une panne sans instrumentation lourde. Ces fonctions accélèrent le déploiement et réduisent les interventions sur site.

Le FDX60S1A est‑il adapté aux environnements industriels sévères ?

Oui. Il opère de -40 °C à +75 °C, se stocke de -40 °C à +85 °C, et supporte 0–95 % d’humidité sans condensation. Il bénéficie d’une protection transitoire de tension sur l’alimentation et les E/S, ainsi que d’un limiteur de courant réarmable. Avec un MTBF >100 000 heures, il est dimensionné pour les applications critiques, y compris extérieures ou en armoire non climatisée.

De quoi ai‑je besoin pour constituer un lien complet ?

Le FDX60S1A représente le « côté A » d’une liaison. Pour un lien opérationnel, il faut une unité complémentaire côté B compatible ComNet, une fibre monomode 9/125 µm (1 fibre, bi‑directionnelle), et l’alimentation 8–15 V DC requise. Selon votre kit, un adaptateur secteur DC (90–264 VAC) peut être fourni ; sinon, prévoyez l’alimentation externe ou un rack ComFit C1.

Quelles sont les dimensions, le poids et le type d’émetteur ?

Le boîtier ComFit mesure 155 × 135 × 28 mm et le poids d’expédition est ≤ 0,9 kg. L’émetteur optique est de type laser, opérant aux longueurs d’onde 1310/1550 nm sur connecteur ST. Ce choix technologique, couplé à un budget optique de 23 dB, offre une portée étendue jusqu’à 69 km avec un BER < 10⁻⁹ au budget maximal, garantissant des communications série stables.

Existe‑t‑il des précautions d’usage concernant les interfaces série ?

Oui. Même si le FDX60S1A supporte RS232, RS422 et RS485 (2 fils/4 fils, tri‑state), il ne faut pas utiliser simultanément RS232 et RS422 sur la même unité. Le système est conçu pour un canal de transmission à la fois. Respectez également les limitations de débit (DC–250 kb/s), et vérifiez le câblage des borniers série pour garantir l’intégrité des signaux et la conformité des niveaux électriques.
