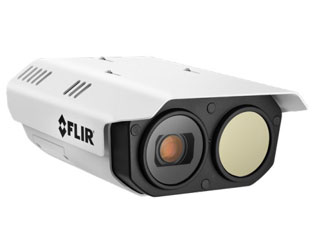

FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie

FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie : détectez plus tôt, agissez plus vite

La FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie de FLIR combine un module thermique QVGA (320 × 256) et une caméra visible 4K TDN pour une détection fiable jour/nuit, même en fumée, brouillard ou faible luminosité. Sa radiométrie étendue permet de mesurer précisément des températures pour déclencher des alertes pertinentes. Robuste (IP66/IP67, IK10) et simple à intégrer (ONVIF S/G/T, PoE 802.3bt), elle sécurise sites industriels, infrastructures critiques et périmètres sensibles. Bénéficiez d’analyses embarquées, d’E/S pour automatismes et d’un coût d’exploitation optimisé.

Vision double spectre 24/7 en 4K + thermique

Associez une image thermique QVGA (320 × 256) pour la détection d’anomalies et une image visible 4K (3840 × 2160) pour l’identification fine. Le champ de vision thermique 24° × 18° complète le FOV visible 34° × 19°, offrant contexte et détail dans toutes les conditions. Le mode TDN et la sensibilité basse luminosité garantissent des scènes exploitables de jour comme de nuit, tandis que les réglages AGC et l’optimisation DDE stabilisent le rendu.

Radiométrie étendue pour alertes précoces

La FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie mesure des températures d’objets de 0 °C à 160 °C (haute sensibilité) et de 0 °C à 380 °C (basse sensibilité). Cette radiométrie étendue permet d’anticiper surchauffes, départs de feu ou dérives de process et d’automatiser des réactions via E/S. La correction non uniforme (FFC) et l’AGC multiple garantissent la cohérence des mesures, pour des alertes fiables et exploitables en supervision.

Intégration réseau fluide et flux optimisés

Compatible IPv4, HTTP/HTTPS, RTSP, TCP/UDP, IGMP, DHCP et ONVIF profils S/G/T, la caméra s’intègre aux VMS leaders. Les flux thermiques QVGA et visibles 4K/1080p/720p/VGA utilisent H.264/H.265 ou M‑JPEG (exceptions pour la 4K) avec profils principal/secondaire pour adapter bande passante et enregistrement. Les API NEXUS SDK/CGI facilitent l’automatisation, tandis que l’Ethernet 100/1000 Mbps sécurise la stabilité des transmissions.

Résilience industrielle et disponibilité maximale

Conçue pour durer, la FH-324-R-S9 est certifiée IP66/IP67, IK10 (hors vitres), résistante aux chocs (IEC 60068-2-27) et vibrations (IEC 60068-2-64). Elle supporte -40 °C à +70 °C en fonctionnement et -50 °C à +85 °C en stockage, 0–95 % HR. Sa protection EN 50130-4, TVS 6000 V contre la foudre et la conformité MIL-STD-810G (brouillard salin 1000 h) renforcent la disponibilité, même en environnements sévères.

Déploiement flexible, coûts maîtrisés

Alimentation 12 V DC/24 V DC/24 V AC ou PoE 802.3bt pour une installation simplifiée. La consommation nominale de 15 W limite l’empreinte énergétique, avec gestion du chauffage jusqu’à 48 W (12 V DC) ou 70 W via autres entrées pour assurer la performance par grand froid. Les E/S (2 entrées contacts secs, 2 relais) pilotent sirènes/éclairages et la carte SD (non fournie) offre un stockage local sécurisé.

Description technique

La FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie combine un microbolomètre VOx non refroidi 320 × 256 pixels (pitch 17 µm, 7,5–13,5 µm) avec un objectif 13 mm f/1,0 pour un champ de vision 24° × 18°. Elle intègre une caméra visible 4K (3840 × 2160) TDN, focale variable 9–22 mm f/1,8, champ 34° × 19°. La sensibilité visible atteint 0,25 lux en couleur et 0,10 lux en N&B (f/1,6, AGC activé, 30 ips).

Les optimisations thermiques incluent FFC automatique, AGC multiple (Auto, Manuel, Plateau Equalization, Linéaire) et Dynamic Detail Enhancement (DDE). Les flux utilisent H.264/H.265 ou M‑JPEG (exceptions pour 4K), avec profils principal/secondaire: Thermique QVGA, Visible 4K/1080p/720p/VGA. E/S: 2 entrées contacts secs, 2 relais 1 A max à 24 VAC/30 V DC NO/NC. Réseau 100/1000 Mbps, ONVIF S/G/T, NEXUS SDK/CGI. Alimentation 12/24 V DC, 24 V AC, PoE 802.3bt.

Autres informations importantes

• Type de capteur thermique: Microbolomètre VOx non refroidi
• Format du capteur thermique: 320 × 256 pixels (QVGA)
• Pitch des pixels (thermique): 17 µm
• Plage spectrale (thermique): 7,5 µm – 13,5 µm
• Focale (thermique): 13 mm
• Ouverture (thermique): f/1,0
• Champ de vision (thermique): 24° × 18°
• Plages de température mesurables (objet): Mode haute sensibilité 0 °C à 160 °C ; Mode basse sensibilité 0 °C à 380 °C
• Précision de mesure: Cible
• Caméra visible – résolution: 4K (3840 × 2160)
• Champ de vision (visible): 34° × 19°
• Focale (visible): 9–22 mm
• Ouverture (visible): f/1,8
• Sensibilité (visible): Couleur 0,25 lux (f/1,6, AGC activé, 30 ips) ; Noir & blanc 0,10 lux (f/1,6, AGC activé, 30 ips)
• Compression vidéo: H.264 / H.265 ou M‑JPEG (exceptions pour 4K)
• Résolutions de streaming (principales): Thermique QVGA (320 × 256) ; Visible 4K (3840 × 2160), 1080p, 720p, VGA
• Résolutions de streaming (secondaires): Thermique QVGA (320 × 256) ; Visible 1080p, 720p, VGA
• Mise au point et optimisation d’image thermique: Correction non uniforme automatique (FFC) ; AGC multiple (Auto, Manuel, Plateau Equalization, Linéaire) ; Dynamic Detail Enhancement (DDE)
• Entrées / Sorties numériques: Entrées 2 contacts secs ; Sorties 2 relais, 1 A max à 24 VAC / 30 V DC, configurables NO/NC
• Interfaces réseau: Ethernet 100/1000 Mbps
• Protocoles réseau et API: IPv4, HTTP, HTTPS, UPnP, DNS, NTP, RTSP, TCP, UDP, ICMP, IGMP, DHCP, ARP, IEEE 802.1X ; ONVIF profils S, G, T ; NEXUS SDK / CGI
• Alimentation électrique: 12 V DC (±10 %) ; 24 V DC (±10 %) ; 24 V AC (±10 %) ; PoE 802.3bt
• Consommation électrique nominale: 15 W
• Consommation électrique (chauffage activé): Avec chauffage sur 12 V DC 48 W ; toutes autres entrées 70 W
• Indice de protection (ingress): IP66 / IP67
• Résistance aux chocs et vibrations: Choc IEC 60068-2-27 ; Vibration IEC 60068-2-64
• Résistance au vandalisme: IK10 (sauf vitres)
• Résistance à la corrosion: Conforme MIL-STD-810G, essai brouillard salin 1000 h
• Plage de température de fonctionnement: -40 °C à +70 °C
• Plage de température de stockage: -50 °C à +85 °C
• Humidité de fonctionnement: 0 à 95 % d’humidité relative
• Surge et protection transitoire: Immunité EN 50130-4 ; protection TVS 6000 V contre la foudre, protection contre surtensions transitoires
• Dimensions (L × l × H): 314 × 233 × 124 mm
• Conformité et normes: CE, FCC Part 15 (Subpart B class A), RoHS, WEEE, IEC 62368, ONVIF S/G/T
• Fonctionnalités d’analytique embarquée: Détection d’entrée de région / intrusion, franchissement/clôture, exclusion véhicules, classification CNN, planification horaire, masquage zones et sensibilité ajustable
• Stockage local: Prise en charge carte SD (non fournie)

FAQ

À quoi sert une caméra multispectrale comme la FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie ?

Elle fusionne deux approches: l’imagerie thermique détecte les différences de température et les anomalies invisibles à l’œil, tandis que la 4K visible fournit des détails pour l’identification. Vous pouvez ainsi repérer précocement surchauffes, intrusions ou départs de feu, puis confirmer et analyser la scène avec une image nette. C’est idéal pour la sécurité périmétrique, l’industrie et la maintenance prédictive.

La radiométrie étendue améliore-t-elle vraiment la prévention des risques ?

Oui. La FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie mesure les températures d’objets sur deux modes (0–160 °C et 0–380 °C). Vous pouvez définir des seuils et générer des alertes avant qu’un incident ne survienne. Combinée à la FFC, à l’AGC multiple et au DDE, la caméra fournit des valeurs stables et exploitables pour déclencher des actions via E/S ou VMS.

Quels formats vidéo et résolutions sont disponibles pour le streaming et l’enregistrement ?

La caméra prend en charge H.264, H.265 et M‑JPEG (exceptions pour 4K). Les flux principaux: Thermique QVGA 320 × 256, Visible 4K 3840 × 2160, 1080p, 720p, VGA. Les flux secondaires: Thermique QVGA, Visible 1080p/720p/VGA. Cette flexibilité permet d’optimiser la bande passante et de conserver une image 4K pour l’identification tout en gardant un flux plus léger pour l’analyse ou l’archivage longue durée.

La FH-324-R-S9 résiste-t-elle aux conditions extérieures sévères ?

Absolument. Avec IP66/IP67, IK10 (hors vitres), résistance aux chocs (IEC 60068-2-27) et vibrations (IEC 60068-2-64), la caméra est prête pour l’extérieur. Elle fonctionne de -40 °C à +70 °C et supporte le stockage de -50 °C à +85 °C. La conformité MIL-STD-810G avec essai brouillard salin 1000 h et la protection TVS 6000 V contre la foudre garantissent une haute disponibilité en environnements marins ou industriels.

Quelles options d’alimentation et de consommation prévoir à l’installation ?

La FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie accepte 12 V DC, 24 V DC, 24 V AC et PoE 802.3bt. La consommation nominale est de 15 W pour limiter les coûts. En conditions froides, le chauffage peut porter la consommation à 48 W (sur 12 V DC) ou 70 W via les autres entrées. Cette flexibilité simplifie les projets neufs et les mises à niveau.

Quels protocoles réseau et standards d’intégration sont supportés ?

La caméra s’intègre aisément grâce à IPv4, HTTP/HTTPS, RTSP, TCP/UDP, IGMP, DHCP, ARP, IEEE 802.1X, UPnP, DNS et NTP. Elle est compatible ONVIF profils S, G, T, ce qui facilite l’interopérabilité avec la plupart des VMS. Les développeurs peuvent utiliser NEXUS SDK/CGI pour une intégration avancée et automatiser scénarios, métadonnées ou commandes à travers un réseau Ethernet 100/1000 Mbps.

Quelles fonctions d’analytique embarquée sont disponibles nativement ?

La FH-324-R-S9 propose la détection d’entrée de région/intrusion, le franchissement/clôture virtuelle, l’exclusion de véhicules, la classification par réseau de neurones (CNN), la planification horaire, ainsi que le masquage de zones et la sensibilité ajustable. Ces fonctions réduisent les fausses alertes et améliorent la pertinence des événements, sans dépendre d’un serveur externe. Elles se combinent aux capacités radiométriques pour des scénarios d’alerte plus intelligents.

Comment exploiter les E/S physiques de la caméra sur site ?

Les 2 entrées contacts secs et 2 sorties relais (1 A max à 24 VAC/30 V DC, NO/NC) permettent d’interfacer la FH-324-R-S9 avec sirènes, projecteurs, barrières ou automates. Sur événement thermique ou analytique, vous pouvez déclencher des actions locales immédiates. Cette logique en périphérie réduit la latence, diminue la charge réseau et garantit une réponse rapide, même en cas de défaillance temporaire du réseau central.

La partie visible est-elle performante en faible luminosité ?

Oui. La caméra visible 4K TDN offre 0,25 lux en couleur et 0,10 lux en N&B (f/1,6, AGC activé, 30 ips), avec une optique 9–22 mm f/1,8 pour adapter le cadrage. Le mode Jour/Nuit bascule automatiquement pour des scènes détaillées la nuit. Combinée aux flux H.265, vous obtenez une image nette avec une bande passante maîtrisée et une excellente lisibilité des scènes complexes.

Quel stockage local et quelles protections électriques sont disponibles ?

La FH-324-R-S9 Caméra IP thermique multispectrale 4K, radiométrie prend en charge une carte SD (non fournie) pour le stockage local, pratique en edge recording et redondance. Côté protection, l’immunité EN 50130-4 et la TVS 6000 V contre la foudre, ainsi que la protection contre surtensions transitoires, sécurisent l’électronique. Vous bénéficiez d’une continuité de service renforcée, même lors d’événements électriques ou climatiques intenses.

Quelles sont les dimensions et les normes de conformité produit ?

Le boîtier mesure 314 × 233 × 124 mm, adapté aux mâts et façades. La caméra est conforme CE, FCC Part 15 (Subpart B class A), RoHS, WEEE, IEC 62368 et ONVIF S/G/T, gages d’interopérabilité et de sécurité. Ces certifications facilitent les appels d’offres et les déploiements internationaux, en assurant la compatibilité avec les bonnes pratiques électriques, environnementales et logicielles du marché.
