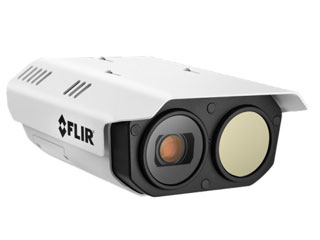

FH-369-R-S9 Caméra IP thermique radiométrique 320×256 + 4K PoE

FH-369-R-S9 Caméra IP thermique radiométrique 320×256 + 4K PoE — alerte ultra‑précise et preuves 4K, déploiement PoE 802.3bt

La FH-369-R-S9 Caméra IP thermique radiométrique 320×256 + 4K PoE réunit détection multispectrale et mesure de température avancée pour sécuriser en continu vos sites critiques. Son capteur thermique QVGA 320 × 256 à NETD < 35 mK capte les écarts thermiques infimes, tandis que la caméra visible 4K TDN fournit des preuves détaillées. Grâce à la radiométrie étendue, aux analyses embarquées et au PoE 802.3bt, vous obtenez une solution complète, simple à alimenter et à intégrer. Robustesse IP66/IP67, TVS 6000 V et -40 °C à 70 °C garantissent une fiabilité maximale, même dans les environnements les plus exigeants.

Détection 24/7 tous temps, ultra‑sensible

Le module thermique QVGA 320 × 256 avec un NETD < 35 mK @ 25 °C (F# 1.0) détecte des écarts de température minimes, quelles que soient l’obscurité, la fumée légère, la pluie ou le brouillard. L’optique 9 mm, f/1.4 et le champ de vision 69° × 56° (H × V) offrent une couverture large. La correction d’uniformité automatique (FFC) avec déclencheurs thermiques et temporels maintient la qualité d’image au fil du temps pour des alertes fiables jour et nuit.

Preuves visuelles nettes en 4K TDN

La caméra visible 4K 2160p (3840 × 2160) capture des détails fins indispensables aux enquêtes. Son objectif motorisé 3,6 – 10 mm, f/1.6, associe flexibilité cadrage et sensibilité: 0,25 lux en couleur, 0,10 lux en N&B (AGC ON, 30 ips). Le double streaming simultané visible/thermique sépare identification et détection, tandis que H.264/H.265 optimisent la bande passante et M‑JPEG est disponible sur les flux non‑4K.

Radiométrie étendue et alertes intelligentes

Mesurez précisément des objets de 0 °C à 160 °C (gain élevé) ou 0 °C à 380 °C (gain faible). Bénéficiez d’une précision typique de ±5 °C sous 100 °C, ±5 % sous 150 °C, et ±15 % au‑delà, à 25 °C ambiant. Les analyses embarquées détectent entrées/intrusions, franchissements de clôture, personnes/véhicules (règles distinctes), sabotage et vagabondage, avec classificateur CNN pour réduire les fausses alarmes et accélérer la prise de décision.

Intégration ONVIF et robustesse industrielle

L’intégration est simplifiée via ONVIF profils S/G/T, Ethernet 100/1000 Mbps et PoE 802.3bt. Les E/S incluent 2 entrées d’alarme sèches et 2 relais 1 A (NO/NC). Conçue pour durer: boîtier IP66/IP67, résistance corrosion MIL‑STD‑810G (1000 h sel), chocs IEC 60068‑2‑27 et vibrations IEC 60068‑2‑64. La protection TVS 6000 V et la plage -40 °C à 70 °C assurent la continuité de service dans les environnements hostiles.

Description technique

La FH-369-R-S9 Caméra IP thermique radiométrique 320×256 + 4K PoE combine un module thermique QVGA 320 × 256 à 9 mm (f/1.4) et une caméra visible 4K TDN avec objectif 3,6 – 10 mm (f/1.6). Côté thermique, la sensibilité < 35 mK révèle des différences infimes, avec FOV 69° × 56°. Les fréquences offrent NTSC 30 Hz et PAL 25 Hz, ainsi qu’une option export 8,3/9 Hz. La radiométrie étendue couvre 0–160 °C en gain élevé et 0–380 °C en gain faible.

La partie visible 4K (3840 × 2160) délivre des preuves détaillées, avec 0,25 lux en couleur et 0,10 lux en N&B. Le double streaming indépendant visible/thermique et les codecs H.264/H.265/M‑JPEG (4K excepté en M‑JPEG) optimisent l’archivage. L’intégration s’appuie sur ONVIF S/G/T, Ethernet 100/1000, E/S d’alarme, et stockage SD. L’alimentation 12/24 V DC/AC et PoE 802.3bt garantit des déploiements flexibles, tandis que la protection IP66/IP67, TVS 6000 V et la conformité MIL‑STD assurent la fiabilité.

Autres informations importantes

• Description succincte: Flir, caméra IP multispectrale avec module thermique QVGA (320 x 256), 9 Hz, objectif 9 mm, hor. angle d’ouverture 69° et caméra 4K TDN avec objectif 3,6 – 10 mm, radiométrie étendue, 12/24 V/PoE (802.3 bt).
• Résolution thermique: 320 × 256 pixels
• Pas des pixels (thermique): 17 µm
• Plage spectrale (thermique): 7, 5 µm à 13, 5 µm
• Sensibilité thermique (NETD): < 35 mK @ 25 °C (F# 1.0)
• Fréquence d’images (thermique): NTSC: 30 Hz · PAL: 25 Hz / 8, 3 Hz
• Champ de vision (thermique): 69° × 56° (H × V)
• Longueur focale (thermique): 9 mm
• Ouverture (thermique): f/1.4
• Format capteur visible: 4K 2160p (3840 × 2160 pixels)
• Champ de vision (visible): 98° × 55° (H × V)
• Plage de focales (visible): 3, 6 – 10 mm
• Ouverture (visible): f/1.6
• Sensibilité lumière visible: Couleur: 0, 25 lux (f/1.6, AGC ON, 30 ips) · N&B: 0, 10 lux (f/1.6, AGC ON, 30 ips)
• Compression vidéo: H.264, H.265 ou M-JPEG (4K excepté)
• Résolutions de streaming (principales): Thermique: VGA (640 × 512) et QVGA (320 × 256) · Visible: 4K (3840 × 2160), 1080p (1920 × 1080), 720p (1280 × 720), VGA (640 × 480)
• Résolutions de streaming (secondaires): Thermique: QVGA (320 × 256) · Visible: 1080p, 720p, VGA
• Interfaces réseau: Ethernet 100/1000 Mbps
• Protocoles réseau pris en charge: IPv4, HTTP, HTTPS, UPnP, DNS, NTP, RTSP, TCP, UDP, ICMP, IGMP, DHCP, ARP, IEEE 802.1X, ONVIF profil S/G/T
• Entrées/sorties de contrôle: Entrée: 2 contacts d’alarme secs · Sortie: 2 relais 1 A max à 24 V AC / 30 V DC (configurable NO/NC)
• Stockage local: Prise en charge carte SD (non fournie)
• Alimentation: 12 V DC ±10 % · 24 V DC ±10 % · 24 V AC ±10 % · PoE 802.3bt
• Consommation électrique: Nominale: 15 W · Chauffages activés: 48 W (alimentation 12 V DC) · Chauffages activés: 70 W (autres entrées)
• Plage de température objet (mesure): Mode gain élevé: 0 °C à 160 °C · Mode gain faible: 0 °C à 380 °C
• Précision de mesure: Cible < 100 °C: ± 5 °C · Cible < 150 °C: ± 5 % · Cible > 150 °C: ± 15 % (mesuré à 25 °C ambiant)
• Humidité de fonctionnement: 0 à 95 % HR
• Indice de protection: IP66 et IP67
• Résistance corrosion/chocs/vibrations: Corrosion: MIL‑STD‑810G (1000 h sel) · Choc: IEC 60068‑2‑27 · Vibration: IEC 60068‑2‑64
• Optimisation d’image thermique: Correction d’uniformité automatique (Flat Field Correction, FFC) — déclencheurs thermiques et temporels
• Fonctions d’analyse embarquées: Entrée/Intrusion, franchissement de clôture, détection de personnes/véhicules (règles distinctes), sabotage, vagabondage, classificateur CNN
• Dimensions (L × l × H): 314 × 233 × 124 mm
• Masse: ~5, 1 kg
• Plage de température de fonctionnement: -40 °C à 70 °C
• Plage de température de stockage: -50 °C à 85 °C
• Protection surtensions/parasurtenseurs: TVS 6000 V, protection contre les surtensions et transitoires
• Uniformité des flux vidéo: Deux canaux indépendants pour visible et thermique (streaming simultané)
• Sources web consultées: (, , , , )

FAQ

Qu’est-ce que la FH-369-R-S9 Caméra IP thermique radiométrique 320×256 + 4K PoE apporte par rapport à une caméra classique ?

Elle combine un capteur thermique QVGA 320 × 256 radiométrique et une caméra visible 4K TDN. Le thermique détecte des écarts de température invisibles à l’œil, même de nuit ou par mauvais temps, tandis que la 4K fournit des preuves détaillées. Grâce au PoE 802.3bt, à l’ONVIF S/G/T et aux analyses CNN, vous obtenez une solution de détection/identification complète et facilement intégrable.

La radiométrie étendue de la FH-369-R-S9 est-elle adaptée à la surveillance industrielle ?

Oui. La radiométrie couvre 0–160 °C (gain élevé) et 0–380 °C (gain faible) avec une précision typique de ±5 °C sous 100 °C, ±5 % sous 150 °C, et ±15 % au‑delà (à 25 °C ambiant). Elle permet de surveiller points chauds, équipements, et risques d’incendie, tout en générant des alertes basées sur les seuils thermiques et les règles d’analyse embarquées.

Quelles sont les performances d’imagerie en faible luminosité sur le canal 4K ?

Le canal visible 4K (3840 × 2160) offre 0,25 lux en couleur et 0,10 lux en N&B (f/1.6, AGC ON, 30 ips). L’objectif 3,6 – 10 mm ajuste la scène selon la distance, et le mode TDN améliore les détails nocturnes. Le double streaming indépendant visible/thermique permet d’optimiser simultanément l’identification et la détection, tout en gérant finement la bande passante.

Quelle est la fréquence d’images thermique et existe-t-il une version limitée à ~9 Hz ?

La fréquence d’images thermique supporte NTSC 30 Hz et PAL 25 Hz, ainsi qu’une option export à 8,3/9 Hz selon les réglementations. Cette flexibilité facilite les déploiements internationaux. Dans tous les cas, la sensibilité NETD < 35 mK, le FOV 69° × 56° et la correction FFC garantissent une excellente qualité thermique pour la détection et la radiométrie.

La caméra est-elle robuste pour une utilisation extérieure exigeante ?

Absolument. Le boîtier est certifié IP66 et IP67, avec résistance corrosion MIL‑STD‑810G (1000 h sel), chocs IEC 60068‑2‑27 et vibrations IEC 60068‑2‑64. La protection TVS 6000 V sécurise contre les surtensions. Elle opère de -40 °C à 70 °C et se stocke de -50 °C à 85 °C, assurant une disponibilité maximale en environnements sévères.

Quels codecs et résolutions de streaming sont disponibles ?

Les codecs H.264, H.265 et M‑JPEG (4K excepté) sont pris en charge. En principal: Thermique VGA (640 × 512) et QVGA (320 × 256) ; Visible 4K, 1080p, 720p, VGA. En secondaire: Thermique QVGA ; Visible 1080p, 720p, VGA. Les deux canaux (visible et thermique) sont indépendants et peuvent être diffusés simultanément pour adapter qualité, latence et bande passante.

Comment l’alimentation et la consommation électrique impactent-elles l’installation ?

L’alimentation est très flexible: 12 V DC ±10 %, 24 V DC ±10 %, 24 V AC ±10 % ou PoE 802.3bt. La consommation nominale est de 15 W, mais peut atteindre 48 W (chauffages actifs en 12 V DC) ou 70 W (autres entrées) par conditions froides. Prévoyez un budget PoE 802.3bt adapté et un câblage Ethernet de qualité pour garantir la pleine performance.

Quelles intégrations logicielles et protocoles réseau sont pris en charge ?

La FH-369-R-S9 prend en charge IPv4, HTTP/HTTPS, UPnP, DNS, NTP, RTSP, TCP, UDP, ICMP, IGMP, DHCP, ARP, IEEE 802.1X, et ONVIF profils S/G/T, assurant une compatibilité large avec les VMS du marché. L’interface Ethernet 100/1000 Mbps garantit un transport fiable des flux. Les E/S physiques (2 entrées sèches, 2 relais 1 A NO/NC) facilitent l’intégration dans les architectures existantes.

Puis-je stocker localement les enregistrements et comment gérer les preuves ?

Oui, un logement carte SD (non fournie) est pris en charge pour le stockage local. Combinez le double streaming pour enregistrer en 4K visible et conserver en parallèle un flux thermique VGA/QVGA à des fins de détection et de radiométrie. Les codecs H.264/H.265 optimisent l’espace, tandis que M‑JPEG peut servir aux besoins spécifiques d’images non compressées (hors 4K).

Quelles fonctions d’analyse vidéo sont embarquées pour réduire les fausses alarmes ?

La caméra propose des règles d’Entrée/Intrusion, franchissement de clôture, détection de personnes et de véhicules (règles distinctes), sabotage, vagabondage, avec un classificateur CNN. Ces analyses s’appuient sur la robustesse du thermique pour la détection et la précision du visible 4K pour l’identification, ce qui diminue les fausses alertes et améliore l’efficacité opérationnelle.

Quelles sont les dimensions, la masse et les options d’angle de vue ?

Le boîtier mesure 314 × 233 × 124 mm pour une masse d’environ ~5,1 kg. Le canal thermique 9 mm offre 69° × 56° (H × V), idéal pour une surveillance large. Le canal visible présente 98° × 55° (H × V) avec une focale ajustable 3,6 – 10 mm, permettant d’optimiser l’angle selon la scène et la distance cibles.
