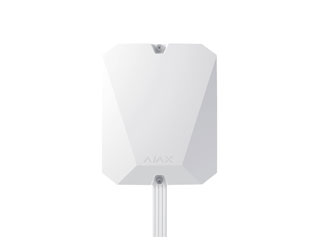

Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid

Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid : intégrez et modernisez instantanément votre système câblé

Le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid transforme vos anciens capteurs en un système Ajax moderne, fiable et sécurisé. Compatible Hub Hybrid, il accepte 18 zones câblées NO, NC, EOL, 2EOL/DEOL et 3EOL/TEOL, avec une consommation depuis la ligne Fibra jusqu’à 100 µA. La communication filaire bidirectionnelle chiffrée Fibra autorise des installations longues distances, tandis que ses sorties 12 V alimentent vos détecteurs (jusqu’à 1 A) et une ligne dédiée incendie (jusqu’à 0,4 A). Détection anti-sabotage, 15 types d’événements, et supervision en 36 s garantissent une protection de haut niveau.

Intégration universelle de 18 zones

Le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid accepte NO, NC, EOL, 2EOL (DEOL) et 3EOL (TEOL), en modes impulsionnel ou bistable. Il gère 15 types d’événements (intrusion, incendie, aide médicale, panique, gaz, antisabotage, anomalies, fuite, bris, haut/bas temp., masquage, contrainte, vibration, personnalisé) pour mapper précisément chaque capteur tiers. Vous conservez ainsi votre parc existant tout en bénéficiant de l’écosystème Ajax, de ses automatisations et de ses alertes rapides et fiables.

Câblage longue distance stable et chiffré

Le protocole Fibra offre une liaison filaire bidirectionnelle chiffrée de bloc et une portée jusqu’à 1 981 m (6 500 ft) avec U/UTP Cat.5. Les capteurs peuvent être câblés jusqu’à 400 m (cuivre ≈0,22 mm²). La supervision détecte la perte de communication en 36 s. Trois lignes 12 V indépendantes, une sortie dédiée incendie (0,4 A) et jusqu’à 1 A de courant total pour détecteurs assurent une alimentation propre et segmentée, pour une disponibilité maximale.

Sécurité renforcée et conformité terrain

Deux détecteurs anti-ouverture (avant et arrière) avec authentification d’appareil protègent le boîtier. L’indice IP40, la plage -10 °C à 40 °C et jusqu’à 75 % d’humidité (sans condensation) conviennent à la plupart des sites tertiaires. La compatibilité électrique des sorties (tension stable 10,5–15 V⎓, ondulation crête à crête batterie ≤ 200 mV⎓) réduit les faux déclenchements et prolonge la durée de vie des détecteurs câblés sensibles.

Alimentation fiable avec secours

Le module accepte 100–240 V~, 50/60 Hz, et une batterie 12 V⎓ jusqu’à 7 Ah (non fournie) pour prendre le relais lors des coupures. Avec un courant au repos de 25 mA et un courant maximal de 30 mA à la tension nominale, il reste économe, tout en délivrant 10,5–15 V⎓ aux détecteurs. Vous bénéficiez d’une continuité de service critique dans les environnements professionnels exigeants.

Description technique du Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid

Conçu pour Hub Hybrid, le Fibra MultiTransmitter-W intègre des appareils tiers câblés à l’écosystème Ajax. Il propose 18 entrées filaires acceptant NO, NC, EOL, 2EOL et 3EOL en modes impulsionnel ou bistable. La communication Fibra, filaire, bidirectionnelle et chiffrée, autorise jusqu’à 1 981 m de bus U/UTP Cat.5 et jusqu’à 400 m vers capteurs (cuivre ≈0,22 mm²). Il supporte 15 types d’événements: intrusion, incendie, aide médicale, bouton panique, alarme gaz, alarme antisabotage, anomalie/malfonction, fuite (inondation), bris de vitre, haute température, basse température, masquage, code de contrainte (ouverture), vibration (sismique), personnalisé.

Alimenté en 100–240 V~, 50/60 Hz, le module peut accueillir une batterie 12 V⎓ jusqu’à 7 Ah (non fournie) et délivre 10,5–15 V⎓ aux détecteurs, avec 3 lignes 12 V indépendantes, jusqu’à 1 A total et 0,4 A pour la ligne incendie. Courant au repos 25 mA, maximal 30 mA, consommation depuis la ligne Fibra jusqu’à 100 µA. Anti-sabotage via double détecteur anti-ouverture (avant/arrière) et authentification. IP40, -10 °C à 40 °C, 75 % HR. Boîtier avec façade (LED selon version), 238 × 192 × 100 mm, ≈ 798 g, sorties à ondulation ≤ 200 mV⎓.

Autres informations importantes

• Produit: Ajax Fibra MultiTransmitter-W, blanc – module d’intégration d’appareils tiers câblés pour Hub Hybrid.
• Nombre d’entrées filaires: 18 zones.
• Types de connexion filaire: NO, NC, EOL, 2EOL, 3EOL (impulsionnel ou bistable).
• Plage de résistance de fin de ligne (EOL): 1 kΩ – 30 kΩ (incréments de 100 Ω).
• Longueur maximale de la ligne Fibra: 1 981 m (6 500 ft) avec câble U/UTP Cat.5.
• Câble de bus recommandé: U/UTP Cat.5 (paire torsadée) — connexion 4 conducteurs.
• Longueur maximale de câblage vers capteurs: jusqu’à 400 m (avec conducteur cuivre section ≈0,22 mm²).
• Protocole de communication: Fibra (liaison filaire bidirectionnelle, chiffrement de bloc).
• Consommation depuis la ligne Fibra: jusqu’à 100 µA.
• Tension d’alimentation secteur: 100–240 V~, 50/60 Hz.
• Alimentation secours (batterie): 12 V⎓, jusqu’à 7 Ah (batterie non fournie).
• Plage de tension de fonctionnement DC: 10,5–15 V⎓.
• Courant au repos (à la tension nominale): 25 mA.
• Courant maximal (à la tension nominale): 30 mA.
• Tension de sortie pour détecteurs filaires: 10,5–15 V⎓.
• Courant de sortie total pour détecteurs: jusqu’à 1 A (courant total maximal).
• Sortie dédiée pour détecteurs incendie: jusqu’à 0,4 A (ligne dédiée).
• Nombre de lignes d’alimentation 12 V indépendantes: 3 lignes 12 V indépendantes.
• Modes de fonctionnement des entrées: impulsionnel, bistable.
• Nombre de types d’événements pris en charge: 15 types d’événements.
• Types d’événements pris en charge: intrusion, incendie, aide médicale, bouton panique, alarme gaz, alarme antisabotage, anomalie/malfonction, fuite (inondation), bris de vitre, haute température, basse température, masquage, code de contrainte (ouverture), vibration (sismique), personnalisé.
• Détection anti-sabotage: 2 détecteurs anti-ouverture (avant et arrière) et authentification de l’appareil.
• Temps de détection perte de communication (entre centrale et module): 36 s.
• Indice de protection: IP40.
• Plage de température de fonctionnement: -10 °C – 40 °C.
• Humidité de fonctionnement: jusqu’à 75 % (sans condensation).
• Dimensions (Hauteur × Largeur × Profondeur): 238 × 192 × 100 mm.
• Poids (hors batterie): ≈ 798 g.
• Type de boîtier: version avec façade (led indicatrices disponibles selon version).
• Compatibilité électrique des sorties: tension stable 10,5–15 V⎓, ondulation crête à crête batterie ≤ 200 mV⎓.

Le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid est-il compatible avec tous les capteurs câblés existants ?

Oui, il prend en charge les entrées NO, NC, EOL, 2EOL (DEOL) et 3EOL (TEOL) en modes impulsionnel ou bistable, ce qui couvre la grande majorité des détecteurs intrusions, techniques et incendie filaires. La plage EOL ajustable de 1 kΩ à 30 kΩ par pas de 100 Ω facilite l’adaptation aux résistances de fin de ligne existantes, sans remplacer votre parc de capteurs.

Quelle distance de câblage permet le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid ?

La ligne de bus Fibra atteint 1 981 m (6 500 ft) avec un câble U/UTP Cat.5 à 4 conducteurs, tout en conservant une communication bidirectionnelle chiffrée. Les liaisons vers les détecteurs peuvent aller jusqu’à 400 m en cuivre ≈0,22 mm². Cette capacité longue distance simplifie les déploiements étendus et la reprise d’installations existantes dans des bâtiments ou sites multi-zones.

Comment le module gère-t-il l’alimentation et la continuité de service ?

Il accepte le secteur 100–240 V~, 50/60 Hz, et une batterie 12 V⎓ jusqu’à 7 Ah (non fournie) pour assurer un secours fiable. Trois lignes 12 V indépendantes alimentent vos détecteurs en 10,5–15 V⎓, jusqu’à 1 A total, avec une ligne dédiée incendie de 0,4 A. Le courant au repos est de 25 mA (30 mA max), garantissant une consommation maîtrisée et des marges de puissance stables.

Quelles alertes puis-je mapper avec le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid ?

Vous disposez de 15 types d’événements: intrusion, incendie, aide médicale, bouton panique, alarme gaz, alarme antisabotage, anomalie/malfonction, fuite (inondation), bris de vitre, haute et basse température, masquage, code de contrainte (ouverture), vibration (sismique), personnalisé. Cette granularité permet de catégoriser précisément chaque zone et d’optimiser les scénarios d’automatisation et les notifications pour vos opérateurs.

La sécurité physique du module est-elle renforcée ?

Oui, il intègre deux détecteurs anti-ouverture (avant et arrière) pour prévenir toute intervention non autorisée, plus une authentification d’appareil sur le bus Fibra. En cas de coupure ou anomalie, la perte de communication est détectée en 36 s. L’indice IP40, la plage -10 °C à 40 °C et 75 % HR (sans condensation) conviennent à de nombreux environnements intérieurs professionnels.

Comment configurer les résistances EOL/DEOL/TEOL sur le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid ?

Le module accepte une plage EOL de 1 kΩ à 30 kΩ, par incréments de 100 Ω, ce qui permet d’adapter les boucles existantes. Sélectionnez le mode d’entrée (impulsionnel ou bistable) et définissez la valeur de fin de ligne souhaitée dans l’interface Ajax. Cette flexibilité limite les recâblages et garantit une détection stable, même avec des capteurs hétérogènes.

Le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid alimente-t-il les détecteurs ?

Oui, il fournit 10,5–15 V⎓ via trois lignes 12 V indépendantes, jusqu’à 1 A total pour les détecteurs et 0,4 A sur la ligne dédiée incendie. La compatibilité électrique des sorties inclut une ondulation crête à crête batterie ≤ 200 mV⎓, limitant les parasites. Cela améliore la stabilité des capteurs sensibles et réduit les faux positifs liés à l’alimentation.

Quel type de câble bus recommandez-vous pour le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid ?

Le bus Fibra fonctionne idéalement avec un U/UTP Cat.5 (paire torsadée) en connexion 4 conducteurs. Cette référence garantit une faible diaphonie, une portée maximale de 1 981 m et une immunité accrue au bruit. Respecter les sections, les torsades et la qualité du cuivre permet d’exploiter pleinement la communication chiffrée bidirectionnelle du protocole Fibra.

Quelles sont les dimensions et le boîtier du module ?

Le boîtier est une version avec façade, des LED indicatrices pouvant être disponibles selon la version. Il mesure 238 × 192 × 100 mm pour un poids d’environ 798 g (hors batterie). L’indice IP40 convient aux intérieurs. Ces dimensions facilitent l’intégration en local technique, baie, ou à proximité de l’ancienne centrale lors d’une migration progressive.

Le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid est-il économe en énergie ?

Oui. Sa consommation depuis la ligne Fibra est jusqu’à 100 µA. Le courant au repos à la tension nominale est de 25 mA, avec un maximum de 30 mA. Malgré sa capacité à alimenter de multiples détecteurs, la gestion de puissance est optimisée, ce qui réduit la charge sur l’alimentation, augmente l’autonomie batterie et améliore la résilience globale du système.

Dans quels environnements puis-je installer le module ?

Le Fibra MultiTransmitter-W module filaire 18 zones Hub Hybrid est pensé pour l’intérieur: -10 °C à 40 °C, jusqu’à 75 % d’humidité sans condensation, indice IP40. Il s’adapte aux bureaux, commerces, entrepôts et sites techniques. En respectant les bonnes pratiques de pose (ventilation, fixations, tenue des câbles), il assure une disponibilité optimale, y compris dans des installations multi-bâtiments.
