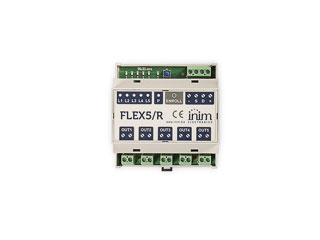

Flex5R extension 5 sorties relais 16A 230V AC sur rail DIN

Flex5R extension 5 sorties relais 16A 230V AC sur rail DIN : gagnez en puissance, fiabilité et simplicité

Augmentez instantanément la capacité de vos automatismes avec la Flex5R extension 5 sorties relais 16A 230V AC sur rail DIN. Conçue pour des charges exigeantes, elle offre un contrôle précis et sûr de l’éclairage, des moteurs et des équipements techniques. Son boîtier 5 modules s’intègre proprement dans vos armoires, tandis que l’alimentation 9–15 V DC et la faible consommation assurent une installation efficace. Avec des relais 16 A et une large plage de tension aux sorties, vous profitez d’une solution robuste, évolutive et prête pour les environnements professionnels.

Polyvalence de commande et forte capacité

La Flex5R propose 5 sorties relais capables de commuter jusqu’à 16 A à 230 V AC ou 30 V DC sur charges résistives, offrant une réserve de puissance confortable pour la plupart des applications tertiaires et industrielles. Sa plage de tension connectable de 0 à 253 V AC (50/60 Hz) autorise l’usage sur de nombreuses installations. Idéale pour l’éclairage, les moteurs ou transformateurs électroniques, elle centralise et sécurise vos automatismes au sein d’un module unique facile à piloter.

Installation rapide sur rail DIN, format compact

Montée sur rail DIN en boîtier 5 modules, la Flex5R s’intègre sans effort dans vos tableaux. Ses dimensions de 88 × 90 × 58 mm et son poids de 180 g facilitent le câblage et la maintenance. Alimentation basse tension 9 à 15 V DC et consommation ≤ 250 mA réduisent les contraintes d’énergie. Elle constitue la solution idéale pour étendre rapidement un système existant tout en conservant une armoire propre, organisée et pérenne.

Efficacité pour l’éclairage moderne

Optimisée pour l’éclairage LED, la Flex5R accepte jusqu’à 100 W à 230 V AC (et 30 W à 120 V AC), tout en prenant en charge 8 A max. pour les lampes à incandescence et 0,5 A max. pour les fluorescentes. Les transformateurs électroniques sont supportés jusqu’à 4 A, et les moteurs jusqu’à 3,5 A (cosφ ≥ 0,6). Cette maîtrise des charges hétérogènes garantit un fonctionnement stable et durable, y compris dans des contextes d’éclairage mixtes.

Robustesse et sécurité en environnement réel

Conçue pour durer, la Flex5R opère de -10 à +40 °C avec une humidité relative ≤ 75 % sans condensation. Classée environnementale II et degré de sécurité 2, elle répond aux exigences courantes des installations professionnelles. La compatibilité AC et l’usage DC (selon documentation et limites de coupure des relais) assurent une exploitation fiable, en limitant les risques liés aux surtensions, aux conditions climatiques et aux profils de charge difficiles.

Description technique

La Flex5R extension 5 sorties relais 16A 230V AC sur rail DIN est un module d’extension Inim offrant cinq relais robustes pour la commutation de charges résistives et inductives modérées. Alimentée en 9–15 V DC avec une consommation ≤ 250 mA, elle s’insère dans les systèmes de contrôle et d’automatisation domestiques, tertiaires ou industriels. Elle fonctionne sur un large spectre de tensions de sortie AC (0 à 253 V AC, 50/60 Hz), avec des capacités nominales adaptées à l’éclairage, aux moteurs et aux transformateurs électroniques.

Pour les applications DC, la plage est spécifiée par le fabricant et l’usage est soumis aux limitations de coupure des relais (consulter la fiche technique). Les performances d’éclairage incluent 100 W LED à 230 V AC, 30 W à 120 V AC, 8 A pour l’incandescence et 0,5 A pour les fluorescentes. Le module, au format 5 modules DIN (88 × 90 × 58 mm, 180 g), offre une fiabilité éprouvée dans des conditions ambiantes de -10 à +40 °C, humidité ≤ 75 % sans condensation.

Autres informations importantes

• Produit: Inim Flex5R extension de sorties 5 relais 16A @ 230Vac. Montage sur rail DIN.
• Nombre de sorties relais: 5 sorties relais.
• Type de montage: Montage sur rail DIN, boîtier 5 modules.
• Tension d’alimentation: 9 à 15 V DC.
• Consommation en service: ≤ 250 mA.
• Capacité de sortie (charges purement résistives): 16 A @ 230 V AC ; 16 A @ 30 V DC.
• Tension connectable aux sorties (AC): 0 à 253 V AC, 50/60 Hz.
• Tension connectable aux sorties (DC): Plage DC spécifiée par fabricant (voir documentation) — utilisation DC soumise aux limitations de coupure des relais (consulter la fiche technique).
• Puissance admissible lampes LED: 100 W @ 230 V AC ; 30 W @ 120 V AC.
• Charge admissible lampes à incandescence: 8 A max.
• Charge admissible lampes fluorescentes: 0,5 A max.
• Transformateurs électroniques (charge): 4 A max.
• Moteurs (cosφ min.): 3,5 A (cosφ ≥ 0,6).
• Température de fonctionnement: -10 à +40 °C.
• Humidité relative de fonctionnement: ≤ 75 % sans condensation.
• Classe environnementale: II.
• Degré de sécurité: 2.
• Dimensions (L × H × P): 88 × 90 × 58 mm.
• Poids: 180 g.

FAQ

Qu’est-ce que la Flex5R extension 5 sorties relais 16A 230V AC sur rail DIN ?

La Flex5R est un module d’extension Inim à 5 relais conçus pour commuter jusqu’à 16 A sur charges résistives, avec des sorties compatibles 0–253 V AC (50/60 Hz) et un usage DC encadré par la documentation. Elle s’alimente en 9–15 V DC, se monte sur rail DIN (boîtier 5 modules) et s’intègre aisément dans les tableaux électriques professionnels.

Quelles charges puis-je piloter avec la Flex5R ?

La Flex5R commande l’éclairage LED (jusqu’à 100 W à 230 V AC, 30 W à 120 V AC), les lampes à incandescence (8 A max.) et fluorescentes (0,5 A max.), les transformateurs électroniques (4 A max.) ainsi que des moteurs jusqu’à 3,5 A avec cosφ ≥ 0,6. Elle supporte 16 A à 230 V AC ou 30 V DC sur charges résistives, dans les limites précisées par la fiche technique.

Comment se fait l’alimentation électrique du module ?

Le module s’alimente en 9 à 15 V DC avec une consommation en service ≤ 250 mA, facilitant son intégration dans des systèmes basse tension. Cette plage couvre la plupart des alimentations stabilisées d’armoire. L’alimentation séparée des charges commutées reste indispensable et doit respecter les limites de tension et de courant indiquées pour chaque type de charge.

La Flex5R est-elle adaptée aux installations LED modernes ?

Oui. Elle est optimisée pour les lampes LED jusqu’à 100 W à 230 V AC (et 30 W à 120 V AC). Respectez néanmoins les recommandations du fabricant concernant les courants d’appel et les alimentations électroniques. En cas de mélanges de charges (LED, incandescence, fluorescente), tenez compte des limites distinctes par type pour garantir une durée de vie maximale des relais.

Quelles sont les limites pour les charges moteurs et inductives ?

Pour des moteurs, la charge admissible est de 3,5 A avec cosφ ≥ 0,6. Les transformateurs électroniques sont acceptés jusqu’à 4 A. Les charges inductives génèrent des surtensions de coupure ; utilisez des protections adaptées (snubbers, varistances) si nécessaire et respectez la capacité de coupure des relais. Reportez-vous à la fiche technique pour dimensionner correctement chaque circuit.

Puis-je utiliser la Flex5R en courant continu (DC) ?

Oui, sous conditions. La capacité nominale en charges purement résistives est 16 A @ 30 V DC, mais l’usage DC est soumis aux limitations de coupure des relais. La plage DC exacte est spécifiée par le fabricant et nécessite la consultation de la documentation technique pour garantir un dimensionnement correct et une longévité des contacts.

Quelles sont les conditions environnementales d’utilisation ?

La Flex5R fonctionne de -10 à +40 °C avec une humidité relative ≤ 75 % sans condensation. Elle est classée environnementale II et degré de sécurité 2, ce qui correspond aux environnements intérieurs courants. L’installation sur rail DIN dans une armoire correctement ventilée et protégée contre la poussière et l’humidité prolongera la fiabilité du module.

Quelles sont ses dimensions et son encombrement sur rail DIN ?

Le boîtier 5 modules s’intègre facilement dans un tableau électrique standard. Ses dimensions sont 88 × 90 × 58 mm pour un poids de 180 g, ce qui simplifie la planification de l’espace et le câblage. La fixation DIN assure une mise en place rapide et une maintenance aisée, même dans des armoires déjà denses.

Quelle est la différence entre capacité de sortie et tension connectable ?

La capacité de sortie indique le courant maximal commutable par relais (jusqu’à 16 A sur charges résistives). La tension connectable précise la plage de tension admissible aux sorties: 0 à 253 V AC (50/60 Hz) et une plage DC définie par le fabricant. Respecter simultanément ces deux paramètres garantit la sécurité et la durabilité de l’installation.

La Flex5R convient-elle pour moderniser un système existant ?

Absolument. Grâce à son montage sur rail DIN, son alimentation 9–15 V DC et ses 5 relais 16 A, la Flex5R s’ajoute facilement à une armoire existante pour étendre la commande d’éclairages, moteurs ou charges diverses. Sa compatibilité avec de multiples tensions et types de charges en fait un choix agile pour les mises à niveau et extensions.
