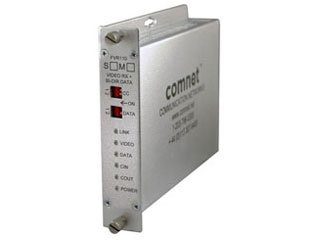

FVR110M1 Récepteur vidéo fibre 1 canal + data RS-485 MM 10-bit

FVR110M1 Récepteur vidéo fibre 1 canal + data RS‑485 MM 10‑bit : qualité 10‑bits et data duplex, jusqu’à 3 km

Optimisez vos liaisons vidéo analogiques avec le FVR110M1 Récepteur vidéo fibre 1 canal + data RS‑485 MM 10‑bit de ComNet. Cette solution combine un récepteur numérique vidéo 10‑bits (EIA RS‑250C) et un transcepteur de data avec 1 fermeture de contact duplex sur 1 fibre multimode 62,5/125 µm. Elle assure une vidéo fidèle (SNR 67 dB) et un contrôle data fiable (RS‑232/422/485, UTC) jusqu’à 3 km, grâce à un budget optique de 16 dB. Connecteurs ST et BNC, protections renforcées, options de montage ComFit/rail DIN. Alimentation non incluse.

Vidéo 10‑bits ultra fidèle

Le FVR110M1 garantit une restitution précise des signaux vidéo analogiques grâce à un encodage numérique 10‑bits conforme EIA RS‑250C. Sa bande passante de 5 Hz à 10 MHz, son SNR de 67 dB (au budget optique maximal), une perte différentielle < 2 %, une phase différentielle < 0,7° et un tilt < 1 % préservent les détails, les niveaux et la colorimétrie. Vous obtenez une image stable, exploitable pour la vidéosurveillance exigeante comme pour les transmissions broadcast sur fibre.

Data polyvalente + fermeture de contact duplex

Au-delà de la vidéo, ce récepteur intègre un véritable transcepteur de données compatible RS‑232, RS‑422 et RS‑485 (2/4 fils), ainsi que le protocole UTC (Up‑the‑Coax). Il prend en charge NRZ, NRZI, Manchester, Bi‑phase et Sensornet jusqu’à 250 kbit/s (NRZ), pour piloter vos dômes, DVR ou capteurs. Une fermeture de contact duplex et un relais SPST 0,5 A facilitent les automatismes (déclenchements, alarmes), avec une entrée contact sec pour des scénarios de contrôle simples et robustes.

Portée fibre multimode et intégration facile

La transmission s’effectue sur 1 fibre multimode 62,5/125 µm avec un budget de puissance optique de 16 dB et une portée atteignant 3 km. L’émetteur optique à diode laser fonctionne en 1310/1550 nm (selon version), via un connecteur ST (1), tandis que la vidéo se connecte en BNC. Les LED Link/Video/Data/Contact/Power simplifient le diagnostic. Le format ComFit autorise le rack, le mur ou le rail DIN via adaptateur, pour une intégration rapide sur site.

Fiabilité industrielle et protections avancées

Conçu pour durer, le FVR110M1 bénéficie d’un MTBF > 100 000 heures et fonctionne de ‑40 °C à +75 °C (stockage ‑40 °C à +85 °C), avec 0–95 % d’humidité non condensante. Les limiteurs de courant réarmables et la protection transitoire sur alimentation et signaux renforcent la disponibilité. Sa consommation ≈ 5,25 W et l’alimentation 8–15 V DC (non incluse) conviennent aux installations terrain. Châssis compact 155 × 135 × 28 mm, poids d’expédition < 0,9 kg.

Description technique

Le FVR110M1 Récepteur vidéo fibre 1 canal + data RS‑485 MM 10‑bit de ComNet combine un récepteur numérique vidéo 10‑bits et un transcepteur de data, avec 1 voie vidéo et 1 fermeture de contact duplex sur 1 fibre multimode. La chaîne vidéo respecte les exigences EIA RS‑250C, assurant une bande passante de 5 Hz à 10 MHz, un excellent SNR de 67 dB, une faible perte/phase différentielle et un tilt minimal pour préserver la fidélité des signaux analogiques 1 Vpp (75 Ω).

La couche data gère RS‑232, RS‑422, RS‑485 (2/4 fils) et UTC, avec des formats NRZ, NRZI, Manchester, Bi‑phase et Sensornet, jusqu’à 250 kbit/s. L’optique à diode laser opère en 1310/1550 nm (selon version), via un connecteur ST. Le module ComFit autorise un montage en rack, mural ou sur rail DIN. Les protections contre les surintensités et transitoires, l’éventail de LED d’état, et l’alimentation 8–15 V DC (non incluse) complètent une solution fiable jusqu’à 3 km.

Autres informations importantes

Le FVR110M1 ComNet est fourni en module ComFit prêt pour rack, avec adaptabilité mur/rail DIN. Il intègre des diagnostics par LED et des protections électriques avancées, pour des déploiements de sécurité exigeants. Veuillez noter que l’alimentation n’est pas incluse. Ci‑dessous, les caractéristiques complètes pour faciliter vos intégrations et vérifications de compatibilité.

• Marque / Modèle : ComNet FVR110M1, récepteur numérique vidéo / transcepteur de data, 1 voie, 1 fermeture de contact duplex, 1 fibre, multimode, 10‑bit, 1310/1550 nm, alimentation non incluse
• Type de signal vidéo : 10 bits encodage numérique (EIA RS‑250C)
• Nombre de canaux vidéo : 1
• Niveau d’entrée vidéo : 1 Vpp (75 Ω)
• Surcharge d’entrée vidéo : > 1,5 Vpp
• Bande passante vidéo : 5 Hz – 10 MHz
• Perte différentielle : < 2 %
• Phase différentielle : < 0,7 °
• Inclinaison (tilt) : < 1 %
• Rapport signal sur bruit (SNR) : 67 dB (à budget optique maximal)
• Distance maximale coaxiale (RG‑59) : 100 m (pour maintien bande 6 MHz)
• Interfaces de données : RS‑232, RS‑422, RS‑485 (2/4 fils), UTC (Up‑the‑Coax)
• Formats de données pris en charge : NRZ, NRZI, Manchester, Bi‑phase, Sensornet
• Débit de données maximal : Jusqu’à 250 kbit/s (NRZ)
• Entrée contact : Contact sec (dry contact)
• Sortie relais : Relais SPST, capacité 0,5 A
• Nombre de fibres : 1 fibre
• Type de fibre requis : Multimode 62,5/125 µm
• Budget de puissance optique : 16 dB
• Distance optique maximale (multimode) : 3 km
• Longueur d’onde optique : 1310/1550 nm (selon version)
• Émetteur optique : Diode laser
• Connecteur optique : ST (1)
• Connecteur vidéo : BNC (broche centrale plaquée)
• Connecteurs données et contacts : Bornier à vis (terminal block)
• Tension d’alimentation : 8 – 15 V DC
• Consommation électrique : ≈ 5,25 W
• Protection courant : Limiteurs de courant réarmables automatiques
• Protection transitoires : Protection transitoire sur lignes d’alimentation et signaux
• Indicateurs LED : Link, Video, Data, Contact In, Contact Out, Power (bi‑couleur pour certains)
• Options de montage : Module ComFit (rack), montage mural ou rail DIN via adaptateur
• Dimensions (L×P×H) : 155 × 135 × 28 mm
• Poids d’expédition : < 0,9 kg
• Température de fonctionnement : -40 °C à +75 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 0 % – 95 % (non condensante)
• MTBF : > 100 000 heures

FAQ – FVR110M1 Récepteur vidéo fibre 1 canal + data RS‑485 MM 10‑bit

Le FVR110M1 est‑il compatible avec mes caméras analogiques existantes ?

Oui. Le FVR110M1 reçoit un canal vidéo analogique 1 Vpp (75 Ω) et numérise en 10‑bits selon EIA RS‑250C. Sa bande passante 5 Hz–10 MHz et son SNR de 67 dB assurent la fidélité des signaux CVBS classiques. Il accepte jusqu’à 100 m de coaxial RG‑59 côté caméra (bande 6 MHz maintenue), avant conversion et transport sur fibre multimode jusqu’à 3 km.

Quelle est la portée maximale sur fibre et quel type de fibre dois‑je utiliser ?

Le FVR110M1 fonctionne sur 1 fibre multimode 62,5/125 µm, avec un budget de puissance optique de 16 dB. La portée atteint 3 km dans ces conditions, grâce à une diode laser opérant en 1310/1550 nm (selon version). Le connecteur est de type ST (1). Cette configuration multimode est idéale pour les liaisons intra‑site, campus et périmètres urbains.

Puis‑je piloter des dômes PTZ ou envoyer des données de contrôle ?

Absolument. Le transcepteur data intégré prend en charge RS‑232, RS‑422 et RS‑485 (2/4 fils), ainsi que le protocole UTC (Up‑the‑Coax). Les formats NRZ, NRZI, Manchester, Bi‑phase et Sensornet sont supportés jusqu’à 250 kbit/s. Vous pouvez gérer vos PTZ, télémétries et capteurs, en plus d’une fermeture de contact duplex et d’un relais SPST 0,5 A pour des automatismes simples.

Quelles sont les protections électriques et indicateurs disponibles ?

Le FVR110M1 intègre des limiteurs de courant réarmables automatiquement et une protection transitoire sur les lignes d’alimentation et de signaux, améliorant la résilience lors des surtensions. Des LED d’état facilitent le diagnostic : Link, Video, Data, Contact In, Contact Out et Power (certaines bi‑couleur). Cela permet d’identifier rapidement l’état de la liaison fibre, la présence vidéo, l’activité data et la commutation de contact.

Comment se monte le FVR110M1 dans mon installation ?

Le module ComFit offre une grande flexibilité : montage en rack ComNet, mural ou sur rail DIN via adaptateur. Ses dimensions compactes de 155 × 135 × 28 mm et un poids d’expédition < 0,9 kg facilitent l’intégration dans des armoires techniques ou coffrets terrain. Les connexions ST, BNC et borniers à vis rendent le câblage simple et sûr, avec un repérage clair.

Quelles sont les exigences d’alimentation et la consommation ?

Le FVR110M1 requiert une alimentation 8–15 V DC, non incluse dans la fourniture. Sa consommation typique est d’environ 5,25 W. Les protections intégrées contre les surintensités (limiteurs réarmables) et les transitoires offrent une marge de sécurité utile en environnements industriels. Prévoyez une alimentation stable et correctement dimensionnée pour garantir la performance nominale et la longévité du matériel.

Le produit est‑il adapté aux environnements exigeants ?

Oui. Le FVR110M1 est conçu pour des conditions difficiles : température de fonctionnement de ‑40 °C à +75 °C, stockage de ‑40 °C à +85 °C, humidité 0–95 % non condensante, et MTBF > 100 000 heures. Ces caractéristiques, combinées aux protections électriques et au châssis robuste, en font un choix fiable pour sites extérieurs, infrastructures critiques et applications de sécurité urbaine.

Quelles performances vidéo puis‑je attendre en pratique ?

Vous bénéficiez d’une vidéo stable et fidèle grâce à l’encodage 10‑bits, un SNR de 67 dB (au budget optique maximal) et une bande passante 5 Hz–10 MHz. Les paramètres critiques sont maîtrisés : perte différentielle < 2 %, phase différentielle < 0,7°, tilt < 1 %. La liaison coaxiale côté caméra peut atteindre 100 m en RG‑59 tout en conservant une bande de 6 MHz.

Quel est l’équipement de connectique fourni sur le module ?

Le FVR110M1 propose un connecteur optique ST (1) pour la fibre multimode, un BNC plaqué pour l’entrée vidéo (broche centrale plaquée), et des borniers à vis pour les interfaces de données et les contacts (entrée contact sec et relais SPST 0,5 A). Cette connectique standard facilite les intégrations avec les équipements vidéo et de contrôle courants du marché.

Le FVR110M1 convient‑il à une migration progressive vers la fibre ?

Oui, il est idéal pour migrer vos liaisons analogiques vers la fibre sans refonte complète. Le module accepte la vidéo analogique 1 Vpp via BNC, transporte le flux sur 1 fibre multimode jusqu’à 3 km, tout en conservant le contrôle data via RS‑232/422/485 et UTC. Les LED d’état facilitent le déploiement, et les options de montage ComFit offrent une intégration souple.

Que comprend exactement “1 fermeture de contact duplex” ?

La solution intègre une voie de contact bidirectionnelle permettant de transporter une information de contact dans les deux sens. Elle s’appuie sur une entrée “contact sec” (dry contact) et une sortie relais SPST d’une capacité de 0,5 A. Ce mécanisme est utile pour déclencher des alarmes, ouvrir/fermer des automatismes ou synchroniser des événements entre sites reliés par la fibre.
