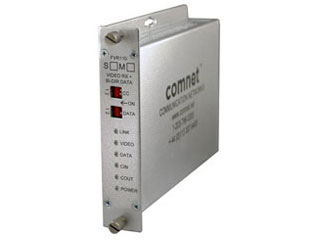

FVR110S1 récepteur vidéo fibre + data 1 voie monomode 48 km

FVR110S1 récepteur vidéo fibre + data 1 voie monomode 48 km — la fiabilité longue distance qui sécurise vos images et vos données

Le FVR110S1 récepteur vidéo fibre + data 1 voie monomode 48 km de ComNet est la solution idéale pour transporter simultanément une vidéo analogique de haute qualité et un canal de données full duplex sur une seule fibre monomode 9/125 µm. Grâce à sa conversion 10 bits (EIA RS-250C) et son budget optique de 16 dB, il assure une image stable et un pilotage PTZ réactif jusqu’à 48 km. Robuste, modulaire (ComFit) et protégé contre les surtensions, il s’intègre en rack ou en mode autonome. Alimentation non incluse.

Portée monomode 48 km sans compromis

Étendez votre surveillance jusqu’à 48 km sur une seule fibre monomode 9/125 µm, tout en conservant un signal propre grâce à un budget optique de 16 dB et une émission par diode laser aux longueurs d’onde 1310/1550 nm. Cette portée répond aux exigences des réseaux étendus, sites industriels, routes et infrastructures critiques, en minimisant les répéteurs et les points de défaillance, pour une continuité opérationnelle et des coûts d’exploitation réduits.

Qualité vidéo 10 bits et SNR élevé

Le traitement vidéo numérique 10 bits (EIA RS-250C) garantit une reproduction fidèle des détails, avec une bande passante de 5 Hz à 10 MHz et un rapport signal/bruit ≥ 67 dB à la perte optique maximale. Le gain différentiel < 2 %, la phase différentielle < 0,7° et un tilt < 1 % assurent une image stable, sans pompage ni dérive de couleur, adaptée aux exigences CCTV et aux analyses vidéo avancées.

Données full duplex et contact de commande

Contrôlez vos dômes PTZ et capteurs grâce à un canal data bi-directionnel full duplex compatible RS-232, RS-422, RS-485 (2/4 fils) et UTC (Up-the-Coax), jusqu’à 250 kbps (NRZ). Une fermeture de contact duplex est incluse: entrée contact sec et sortie relais SPST 0,5 A. Cette polyvalence simplifie le câblage, réduit les incertitudes de compatibilité et garantit une réactivité fiable des commandes à grande distance.

Intégration ComFit, robustesse et maintenance rapide

Le format module ComFit autorise le montage en rack ou autonome, avec option rail DIN. La fonction hot‑swappable en rack ComFit facilite la maintenance sans interruption. Les connecteurs ST (fibre) et BNC à broche centrale plaquée or (vidéo) assurent des liaisons stables, tandis que les protections transitoires et fusibles réarmables protègent alimentation et signaux. Les LED bicolores (Link, Video, Data, Contact In/Out, Power) simplifient le diagnostic terrain.

Description technique

Le FVR110S1 récepteur vidéo fibre + data 1 voie monomode 48 km de ComNet combine un récepteur vidéo numérique 10 bits et un transcepteur de données full duplex sur une seule fibre monomode 9/125 µm. Sa diode laser fonctionne en 1310/1550 nm (selon variante) et offre un budget optique de 16 dB pour maintenir une portée de 48 km avec un SNR ≥ 67 dB à perte maximale. L’entrée vidéo 1 Vp‑p (75 Ω) supporte une surcharge > 1,5 Vp‑p, avec bande passante 5 Hz–10 MHz.

La couche data accepte RS‑232, RS‑422, RS‑485 (2/4 fils) et UTC jusqu’à 250 kbps (NRZ), avec un canal bi‑directionnel full duplex, plus une fermeture de contact duplex: entrée contact sec et sortie relais SPST 0,5 A. Le module ComFit est hot‑swappable en rack, s’alimente en 8–15 V DC (5,25 W, alimentation non incluse) et intègre protections transitoires et fusibles réarmables. LED bicolores pour Link, Video, Data, Contact In/Out et Power.

Autres informations importantes

Le FVR110S1 se déploie en rack ComFit ou en version autonome, avec option de montage sur rail DIN via adaptateur. Il opère de ‑40 °C à +75 °C, convient aux environnements exigeants (0–95 % HR, sans condensation) et offre un MTBF > 100000 h. La distance coaxiale maximale en RG‑59 est de 100 m pour le maintien de 6 MHz. Dimensions 155 × 135 × 28 mm, masse d’expédition < 900 g.

• Marque / Modèle: ComNet FVR110S1, récepteur numérique vidéo/transcepteur de data, 1 voie, 1 fermeture de contact duplex, 1 fibre, singlemode, 10-bit, 1310/1550 nm, alimentation non incluse
• Type de fibre: Monomode 9/125 µm
• Nombre de fibres: 1
• Connecteur optique: ST
• Budget optique: 16 dB
• Distance maximale: 48 km
• Longueur d’onde optique: 1310 / 1550 nm (selon variante)
• Émetteur optique: Diode laser
• Format vidéo: 10 bits numérique (EIA RS-250C)
• Nombre de canaux vidéo: 1
• Entrée vidéo: 1 Vp-p (75 Ω)
• Surcharge vidéo: > 1,5 Vp-p
• Bande passante vidéo: 5 Hz – 10 MHz
• Gain différentiel: < 2 %
• Phase différentielle: < 0,7 °
• Inclinaison (tilt): < 1 %
• Rapport signal/bruit (SNR): ≥ 67 dB (à la perte optique maximale)
• Distance coaxiale maximale (RG-59): 100 m (pour maintien de 6 MHz)
• Interfaces de données: RS-232, RS-422, RS-485 (2/4 fils), UTC (Up-the-Coax)
• Débit de données: jusqu’à 250 kbps (NRZ)
• Canal de données: 1 canal bi-directionnel (full duplex)
• Entrées/Sorties de contact: Entrée contact sec; sortie relais SPST 0,5 A (rating contact)
• Connecteurs signaux: Vidéo: BNC (broche centrale plaquée or) ; Alimentation / Données / Contact: bornier à vis
• Tension d’alimentation: 8 – 15 V DC
• Consommation électrique: 5,25 W
• Protection courant: Fusibles réarmables automatiques sur les lignes d’alimentation
• Protection transitoire: Protection transitoire de tension sur toutes les lignes d’alimentation et signaux
• Format / Montage: Module ComFit ; montage rack ou autonome ; fixation sur rail DIN via adaptateur optionnel
• Hot‑swappable: Oui (module interchangeable à chaud dans rack ComFit)
• Indicateurs lumineux: LED bicolores pour Link, Video, Data, Contact In, Contact Out et Power
• Dimensions (L×P×H): 155 × 135 × 28 mm
• Masse (expédition): < 900 g
• Température de fonctionnement: -40 °C à +75 °C
• Température de stockage: -40 °C à +85 °C
• Humidité relative: 0 % – 95 % (sans condensation)
• MTBF: > 100000 h

FAQ — FVR110S1 récepteur vidéo fibre + data 1 voie monomode 48 km

Qu’est-ce que le FVR110S1 et à quoi sert-il exactement ?

Le FVR110S1 est un récepteur vidéo fibre + transcepteur de data ComNet qui transporte simultanément une vidéo analogique et un canal de données full duplex sur une seule fibre monomode 9/125 µm jusqu’à 48 km. Il convertit la vidéo en 10 bits (EIA RS‑250C) pour une haute fidélité, et gère les protocoles de contrôle (RS‑232/422/485, UTC) ainsi qu’une fermeture de contact, idéal pour les systèmes CCTV et PTZ longue distance.

Quelle est la distance maximale et quel budget optique faut-il prévoir ?

La liaison atteint 48 km grâce à un budget optique de 16 dB et une émission par diode laser en 1310/1550 nm (selon variante). Pour garantir cette portée, utilisez une fibre monomode 9/125 µm de qualité, des connecteurs ST propres et des épissures maîtrisées. Le SNR reste ≥ 67 dB à la perte optique maximale, pour une image exploitable jusqu’au bout de la liaison.

Quel niveau de qualité vidéo puis-je attendre en pratique ?

La conversion 10 bits associée à une bande passante 5 Hz–10 MHz délivre une image stable, avec gain différentiel < 2 %, phase différentielle < 0,7° et tilt < 1 %. Même sous forte atténuation, le rapport signal/bruit reste ≥ 67 dB. L’entrée 1 Vp‑p (75 Ω) accepte une surcharge > 1,5 Vp‑p, évitant la saturation en conditions réelles.

Quelles interfaces de données sont supportées et à quel débit ?

Le FVR110S1 gère RS‑232, RS‑422 et RS‑485 (2/4 fils) ainsi que UTC (Up‑the‑Coax), pour couvrir la plupart des protocoles PTZ. Le canal est bi‑directionnel full duplex avec un débit jusqu’à 250 kbps (NRZ). Cette capacité assure des commandes fluides, une télémétrie fiable et l’intégration de capteurs, y compris quand la distance et le bruit rendent d’autres médias incertains.

Le module propose-t-il une fermeture de contact et comment l’utiliser ?

Oui, il inclut une fermeture de contact duplex. Côté entrée, un contact sec peut être transmis ; côté sortie, un relais SPST 0,5 A restitue l’état à distance. Cela permet de déclencher des dispositifs (éclairage, enregistrement, barrières) ou de remonter des alarmes sans recourir à un canal supplémentaire, tout en restant synchronisé avec la vidéo et les données.

Quels connecteurs et câbles faut-il prévoir pour l’installation ?

La fibre utilise un connecteur ST monomode 9/125 µm. La vidéo se raccorde en BNC (broche centrale plaquée or) sur 75 Ω, avec une distance coaxiale maximale de 100 m en RG‑59 pour maintenir 6 MHz. L’alimentation et les données/contacts se câblent sur borniers à vis. Respectez les rayons de courbure fibre et nettoyez systématiquement les férules.

L’alimentation est-elle fournie et quelles protections sont intégrées ?

L’alimentation n’est pas incluse. Le FVR110S1 fonctionne de 8 à 15 V DC pour une consommation typique de 5,25 W. Il intègre des fusibles réarmables automatiques sur les lignes d’alimentation et une protection transitoire de tension sur toutes les lignes d’alimentation et signaux. Ces dispositifs réduisent les risques liés aux surtensions, erreurs de câblage et environnements électriquement bruyants.

Comment se monte le module et la maintenance impacte-t-elle le service ?

Le format ComFit permet un montage en rack ou autonome, avec une option de fixation sur rail DIN via adaptateur. En rack ComFit, le module est hot‑swappable, ce qui autorise le remplacement à chaud sans interrompre l’ensemble du système. Les LED bicolores (Link, Video, Data, Contact In/Out, Power) facilitent le diagnostic rapide et limitent les temps d’arrêt sur site.

Quelles sont les conditions environnementales supportées ?

Le FVR110S1 opère de ‑40 °C à +75 °C et se stocke de ‑40 °C à +85 °C. Il tolère une humidité relative de 0 à 95 % sans condensation, pour une adaptation aux locaux techniques non climatisés. Sa robustesse se traduit par un MTBF > 100000 h, gage de disponibilité sur le long terme dans des environnements exigeants.

Quelles sont les dimensions, le poids et les indicateurs disponibles ?

Le module mesure 155 × 135 × 28 mm et présente une masse d’expédition < 900 g, facilitant l’intégration dans les baies compactes. Des LED bicolores indiquent l’état Link, Video, Data, Contact In, Contact Out et Power, ce qui permet de vérifier instantanément la continuité optique, la présence de vidéo, l’activité data et l’état des contacts sans instruments supplémentaires.
