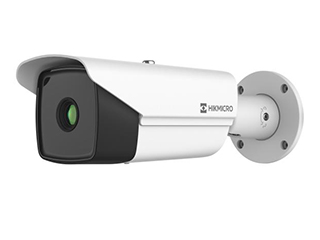

HM-TD2168-5/G0/T1Y Caméra thermique IP bullet 640×512 PoE IP67

HM-TD2168-5/G0/T1Y Caméra thermique IP bullet 640×512 PoE IP67 : fiabilité, précision et protection 24/7

La HM-TD2168-5/G0/T1Y offre une vision thermique haute précision 640 × 512 pour sécuriser efficacement sites industriels, infrastructures critiques et périmètres. Son capteur VOx non refroidi (NETD ≤ 20 mK) révèle les écarts de température les plus fins, même dans l’obscurité totale, la fumée ou le brouillard. Les analyses IA (personne/véhicule), la détection d’incendie et la mesure de température proactive évitent les incidents et réduisent les fausses alertes. Robuste (IP67, IK10, boîtier NEMA 4X) et simple à déployer grâce au PoE, elle intègre H.265, stockage local jusqu’à 512 Go et protocoles ouverts ONVIF pour une intégration fluide.

Détection thermique ultra-sensible

Avec une résolution thermique de 640 × 512 et une sensibilité NETD ≤ 20 mK (@25 °C, F# = 1.0), la caméra HM-TD2168-5/G0/T1Y distingue les différences de chaleur minimes là où les caméras visibles échouent. L’optique 5, 2 mm F1.0, l’IFOV de 2, 31 mrad et les palettes White hot, Black hot, Fusion, Rainbow, Ironbow, Sepia, etc., garantissent une lecture claire des scènes. Le zoom numérique 2×, 4×, 8× et l’EIS améliorent la lisibilité des détails.

Sécurité proactive par IA

Les fonctions VCA/IA intégrées (ligne de franchissement, intrusion, entrée/sortie de zone, jusqu’à 8 règles) avec classification personne/véhicule renforcent la pertinence des alertes. Les portées typiques permettent de détecter un humain jusqu’à ~65 m et un véhicule jusqu’à ~150 m. La détection dynamique d’incendie (jusqu’à 10 points) et de fumée (jusqu’à 10 points) ajoutent une couche de protection critique, essentielle pour les sites sensibles.

Intégration réseau complète

Compatible IPv4/IPv6, HTTP/HTTPS, RTSP/RTP, TCP/UDP, ONVIF (Profile S/G/T/M), ISAPI, HIKVISION SDK, NTP, FTP, SMTP, SNMP, QoS, TLS/SRTP, la HM-TD2168-5/G0/T1Y s’intègre sans friction aux VMS et architectures existantes. Les flux H.265/H.264/MJPEG jusqu’à 25 ips (principal, secondaire, troisième) optimisent bande passante et stockage. L’audio bidirectionnel, les E/S d’alarme 2/2 et la sortie CVBS facilitent les scénarios d’interopérabilité.

Conçue pour durer et s’installer vite

Certifiée IP67, IK10 et boîtier anti-corrosion NEMA 4X, la caméra résiste aux environnements extérieurs sévères de −40 °C à +70 °C. L’alimentation flexible 12 VDC, 24 VAC ou PoE (802.3af, classe 3) simplifie le déploiement, avec une consommation maîtrisée. Le stockage local microSD/SDHC/SDXC jusqu’à 512 Go assure la redondance, tandis que les fonctions de sécurité (TPM 2.0, chiffrement) protègent les données.

Description technique

La HM-TD2168-5/G0/T1Y est une caméra thermique réseau (bullet) dotée d’un capteur VOx non refroidi (matrice plan focal) offrant 640 × 512 pixels avec des pixels de 12 µm. Son objectif 5, 2 mm F1.0 délivre un large champ de vision 90° × 70, 1°, une distance minimale de mise au point de 0, 8 m et un IFOV de 2, 31 mrad. Le zoom numérique 2×/4×/8×, les palettes thermiques multiples et la stabilisation électronique d’image (EIS) favorisent une analyse fiable dans toutes les conditions.

La mesure de température couvre −20 °C à 150 °C avec une précision ±8 °C et 21 règles (10 points, 10 zones, 1 ligne). Les VCA incluent ligne de franchissement, intrusion, entrée/sortie de zone (jusqu’à 8 règles) avec classification personne/véhicule; portées typiques humain ~65 m, véhicule ~150 m. La détection dynamique d’incendie et de fumée gère jusqu’à 10 points chacun. Côté réseau et vidéo: H.265/H.264/MJPEG, trois flux à 25 ips, audio I/O et codecs variés, stockage microSD 512 Go, PoE 802.3af classe 3, E/S d’alarme 2/2, sortie CVBS, IP67, IK10, NEMA 4X.

Caractéristiques complètes

• Type de caméra : Caméra thermique réseau (bullet)
• Capteur thermique : VOx non refroidi (Vanadium Oxide), matrice plan focal
• Résolution thermique : 640 × 512 pixels
• Taille de pixel : 12 µm
• Sensibilité thermique (NETD) : ≤ 20 mK (@25 °C, F# = 1.0)
• Focale : 5, 2 mm, ouverture F1.0
• Champ de vision (H × V) : 90° × 70, 1°
• IFOV : 2, 31 mrad
• Distance minimale de mise au point : 0, 8 m
• Zoom numérique : 2×, 4×, 8×
• Palettes de couleur thermique : Plusieurs (White hot, Black hot, Fusion, Rainbow, Ironbow, Sepia, etc.)
• Stabilisation électronique d’image (EIS) : Oui (mutuellement exclusif avec toutes les fonctions intelligentes sauf VCA)
• Fonctions d’analyse vidéo (VCA/IA) : Ligne de franchissement, intrusion, entrée de zone, sortie de zone (jusqu’à 8 règles), classification personne/véhicule
• Portée détection VCA : Humain ~65 m, Véhicule ~150 m
• Mesure de température : Plages de mesure −20 °C à 150 °C; précision ±8 °C; 3 types de règles de mesure, 21 règles au total (10 points, 10 zones, 1 ligne)
• Détection incendie et fumée : Détection dynamique d’incendie (jusqu’à 10 points) et détection de fumée (jusqu’à 10 points)
• Compression vidéo et flux : H.265 / H.264 / MJPEG; flux principal/sub/troisième à 25 images/s (ex. 1280×720, 704×576, 640×512, 352×288)
• Audio : Entrée audio ×1, sortie audio ×1; codecs audio pris en charge G.722.1 / G.711u / G.711a / MP2L2 / G.726 / PCM
• Stockage local : Emplacement microSD/SDHC/SDXC, jusqu’à 512 Go
• Réseau et protocoles : IPv4/IPv6, HTTP/HTTPS, RTSP, RTP, TCP/UDP, ONVIF (Profile S/G/T/M), ISAPI, HIKVISION SDK, NTP, FTP, SMTP, SNMP, QoS, TLS/SRTP etc.
• Alimentation : 12 VDC ±25 %, 24 VAC ±25 %, PoE (802.3af, classe 3)
• Consommation électrique : Max. PoE 6, 6 W; Max. 24 VAC 6, 9 W; Max. 12 VDC 6, 1 W
• PoE (classe) : 802.3af, classe 3 (PoE, max 15, 4 W disponible par spécification)
• Entrées/Sorties d’alarme : Entrées d’alarme ×2, sorties d’alarme ×2
• Sortie analogique : CVBS (sortie analogique)
• Indice de protection et robustesse : IP67, IK10, boîtier anti-corrosion NEMA 4X (protection extérieure)
• Température de fonctionnement : −40 °C à +70 °C
• Dimensions (L × H × P) : 351, 3 × 115, 2 × 113, 9 mm
• Masse : 1, 77 kg
• Protocoles de sécurité et conformité : Support TPM 2.0, chiffrement, certifications EMC/CE/CB (conformités listées par le fabricant)
• Marque / modèle : Hikvision HM-TD2168-5/G0/T1Y

FAQ

Que propose la HM-TD2168-5/G0/T1Y par rapport à une caméra visible classique ?

Cette caméra thermique IP bullet 640 × 512 détecte l’énergie infrarouge plutôt que la lumière visible. Elle voit à travers l’obscurité, la fumée légère ou le brouillard et distingue des différences thermiques infimes grâce à un NETD ≤ 20 mK. Elle fournit des alertes IA fiables, des mesures de température et une détection d’incendie/fumée, là où une caméra visible peut perdre en efficacité.

Jusqu’à quelle distance détecte-t-elle les personnes et les véhicules ?

Pour les scénarios VCA, les portées typiques sont d’environ ~65 m pour un humain et ~150 m pour un véhicule, selon la scène, le contraste thermique et l’installation. L’optique 5, 2 mm F1.0 et l’IFOV de 2, 31 mrad offrent un large champ 90° × 70, 1°, idéal pour la surveillance périmétrique et la détection d’intrusion sur de grandes zones.

La mesure de température est-elle précise et configurable ?

Oui. La caméra mesure de −20 °C à 150 °C avec une précision typique de ±8 °C. Vous pouvez définir jusqu’à 21 règles au total (10 points, 10 zones, 1 ligne) et choisir la palette thermique la plus lisible (White hot, Black hot, Fusion, Rainbow, Ironbow, Sepia, etc.). Cette flexibilité facilite la détection précoce d’anomalies thermiques.

Quels formats vidéo et quelle cadence sont disponibles ?

Vous disposez de H.265, H.264 et MJPEG, avec flux principal, secondaire et troisième jusqu’à 25 ips. Les résolutions incluent 1280×720, 704×576, 640×512 et 352×288. L’encodage H.265 réduit la bande passante et le stockage, tandis que les flux multiples permettent d’adapter la qualité à chaque usage (visualisation, enregistrement, analyse).

Comment s’intègre-t-elle à mon VMS ou NVR existant ?

La HM-TD2168-5/G0/T1Y prend en charge ONVIF (Profile S/G/T/M), ISAPI et HIKVISION SDK, ainsi que de nombreux protocoles réseau (IPv4/IPv6, HTTP/HTTPS, RTSP/RTP, TCP/UDP, NTP, FTP, SMTP, SNMP, QoS, TLS/SRTP, etc.). Cette compatibilité large facilite l’intégration avec la plupart des VMS, NVR et plateformes d’analytique tiers.

Quelles options d’alimentation et de consommation sont prévues ?

Vous pouvez alimenter la caméra en 12 VDC ±25 %, 24 VAC ±25 % ou PoE (802.3af, classe 3). La consommation est maîtrisée : Max. PoE 6, 6 W, Max. 24 VAC 6, 9 W, Max. 12 VDC 6, 1 W. Le PoE simplifie l’installation avec un seul câble pour données et alimentation, tout en offrant une grande fiabilité.

La caméra est-elle adaptée aux environnements difficiles ?

Oui. Elle est certifiée IP67 pour l’étanchéité, IK10 pour la résistance aux chocs et boîtier anti-corrosion NEMA 4X, ce qui la rend idéale en extérieur. Elle fonctionne de −40 °C à +70 °C. Son châssis robuste et ses protections garantissent une performance durable face aux intempéries, au sable, à la poussière et aux atmosphères corrosives.

Dispose-t-elle d’un stockage local et de fonctions audio ?

Un logement microSD/SDHC/SDXC accepte jusqu’à 512 Go pour l’enregistrement local et la redondance. Côté audio, la caméra offre une entrée et une sortie (1×/1×) et supporte G.722.1, G.711u, G.711a, MP2L2, G.726 et PCM. L’audio bidirectionnel est utile pour l’interpellation en direct et la vérification d’alarme.

Quelles sécurités informatiques et conformités sont disponibles ?

La caméra intègre le support TPM 2.0 et des mécanismes de chiffrement, ainsi que des protocoles sécurisés comme HTTPS et TLS/SRTP. Elle est conforme à des certifications EMC/CE/CB (conformités listées par le fabricant). Ces mesures renforcent la protection des données, de l’accès et des flux vidéo, essentielles pour les déploiements sensibles.

Quelles interfaces physiques et dimensions dois-je prévoir ?

La caméra propose 2 entrées et 2 sorties d’alarme, une sortie analogique CVBS, ainsi que des connexions réseau standard. Ses dimensions sont 351, 3 × 115, 2 × 113, 9 mm pour une masse de 1, 77 kg. Prévoyez un montage robuste et un passage de câbles adapté pour l’alimentation, le réseau et les I/O.

Quand utiliser l’EIS et quelles limites s’appliquent ?

L’EIS (stabilisation électronique d’image) améliore la lisibilité sur des supports sujets aux vibrations. Elle est toutefois mutuellement exclusive avec toutes les fonctions intelligentes sauf le VCA. Activez-la lorsque la stabilité est prioritaire ou désactivez-la pour exploiter pleinement les autres analyses intelligentes de la HM-TD2168-5/G0/T1Y.
