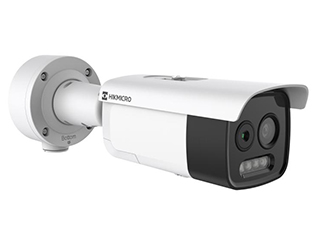

HM-TD2618-3/G0/T1A Caméra thermique bi-spectre 160×120 5MP PoE

HM-TD2618-3/G0/T1A Caméra thermique bi-spectre 160×120 5MP PoE : la sécurité proactive qui détecte l’invisible

La HM-TD2618-3/G0/T1A Caméra thermique bi-spectre 160×120 5MP PoE de Hikvision combine imagerie thermique ultra‑sensible et vidéo optique 5 MP pour une visibilité totale, de jour comme de nuit. Son NETD ≤ 25 mK révèle des écarts thermiques minimes, tandis que le WDR 120 dB offre des détails nets en contre‑jour. Dotée d’alertes audio‑visuelles, de VCA intelligents et d’une mesure de température jusqu’à 21 règles, elle anticipe les risques et renforce la protection des sites, avec une installation PoE simple et un boîtier IP67/IK10.

Visibilité bi‑spectre 24/7 ultra‑précise

Associez une image thermique 160 × 120 et une image optique 5 MP (2688 × 1944) pour voir simultanément la scène et la chaleur. La fusion bi‑spectre, l’image dans l’image et les palettes white hot/black hot révèlent les détails critiques. Le NETD ≤ 25 mK (25 °C, F1.0) met en évidence de minuscules variations thermiques, tandis que le WDR 120 dB et l’illuminateur IR/lumière blanche jusqu’à 30 m assurent une reconnaissance fiable, même en très faible luminosité.

Détection précoce d’incendie et de fumée

La HM-TD2618-3/G0/T1A intègre la détection dynamique d’incendie (jusqu’à 10 points) et la détection de fumée. Couplée aux alertes audio et à la lumière blanche clignotante réglable, elle avertit immédiatement en cas d’anomalie thermique ou de départ de feu. Les portées IR et lumière blanche de 30 m renforcent l’efficacité des alertes visuelles de nuit, pour accélérer l’intervention et limiter les dommages potentiels avant qu’une situation ne dégénère.

Mesure de température flexible et fiable

Configurez jusqu’à 21 règles de mesure (point, zone, ligne) pour surveiller des équipements critiques, des zones sensibles ou des processus industriels, dans une plage de -20 °C à 150 °C avec une précision de ± 8 °C. Les seuils personnalisables déclenchent des alarmes audio‑visuelles, l’envoi vers les E/S d’alarme ou les systèmes tiers. Vous obtenez ainsi une surveillance préventive et exploitable pour réduire les arrêts intempestifs et prévenir les incidents.

Sécurité intelligente et dissuasion active

Avec les fonctions VCA (ligne, intrusion, entrée/sortie de région — jusqu’à 8 règles), la caméra distingue et signale les comportements à risque. Les alertes vocales (2 préréglées + 6 importables) et la lumière blanche clignotante fournissent une dissuasion immédiate. La portée VCA atteint 30 m pour l’humain et 90 m pour le véhicule, maximisant la couverture des périmètres et des accès, tout en réduisant les fausses alarmes.

Installation PoE simplifiée et durabilité extrême

L’alimentation PoE (IEEE 802.3at, classe 4) ou 12 VDC ± 25% facilite l’intégration réseau et réduit les coûts de câblage. Le boîtier IP67 et IK10, avec protection TVS 6000 V, résiste aux intempéries, aux chocs et aux surtensions. La plage de fonctionnement de -40 °C à 65 °C garantit une fiabilité constante en extérieur, tandis que l’interface RJ45 10/100 Mbit/s et le RS‑485 assurent une communication ouverte.

Description technique

La HM-TD2618-3/G0/T1A Caméra thermique bi-spectre 160×120 5MP PoE associe un capteur thermique VOx non refroidi et un capteur optique 1/2, 7″ Progressive Scan CMOS pour fournir des images complémentaires. La partie thermique, dotée d’un NETD ≤ 25 mK et d’une ouverture F1.0, détecte les écarts de chaleur avec une grande sensibilité. La partie optique 5 MP apporte des détails fins, appuyés par un WDR 120 dB pour gérer les scènes contrastées.

Les fonctions avancées incluent la fusion bi‑spectre, l’image dans l’image, la coloration white hot/black hot, ainsi que des VCA et la mesure de température jusqu’à 21 règles. L’illuminateur hybride (IR et lumière blanche) offre une portée jusqu’à 30 m, tandis que les alertes audio‑visuelles renforcent la dissuasion. Conçue pour durer, elle est certifiée IP67 et IK10, supporte le PoE et dispose d’interfaces réseau, RS‑485, E/S d’alarme et audio pour une intégration complète.

• Type de capteur thermique : VOx (Vanadium Oxide) non refroidi (FPA)
• Résolution thermique : 160 × 120 pixels
• Pas de pixel (thermique) : 12 µm
• Plage spectrale : 8 µm – 14 µm
• NETD : ≤ 25 mK (25 °C, F1.0)
• Longueur focale (thermique) : 3, 6 mm
• IFOV : 3, 33 mrad
• Champ de vision (thermique) : 50° × 37, 3° (H × V)
• Distance minimale de mise au point (thermique) : 0, 5 m
• Ouverture (thermique) : F1.0
• Zoom numérique (thermique) : ×2, ×4
• Type de capteur optique : 1/2, 7″ Progressive Scan CMOS
• Résolution optique : 5 MP (2688 × 1944)
• Sensibilité minimale (optique) : 0, 0089 lux (F1.6, AGC ON); 0 lux avec IR
• Vitesse d’obturation (optique) : 1 s à 1/100 000 s
• Longueur focale (optique) : 4, 3 mm
• Champ de vision (optique) : 84, 0° × 43, 1° (H × V)
• Ouverture (optique) : F1.6
• WDR : 120 dB
• Fusion et effets d’image : Fusion bi‑spectre, image dans l’image (Picture-in-Picture), coloration cible (white hot / black hot)
• Illuminateur : Complément lumineux hybride (IR, lumière blanche, mode intelligent)
• Portée IR : Jusqu’à 30 m
• Portée lumière blanche : Jusqu’à 30 m
• Alarme visuelle : Lumière blanche clignotante réglable
• Alarme audio : Alertes vocales (2 préréglées + 6 voix importables), alarme audio pour VCA et anomalie de température
• Fonctions VCA : Ligne, intrusion, entrée de région, sortie de région (jusqu’à 8 règles au total)
• Mesure de température : Types: point, zone, ligne — jusqu’à 21 règles
• Plage de mesure de température : -20 °C à 150 °C
• Précision de mesure de température : ± 8 °C
• Détection incendie : Détection dynamique d’incendie, jusqu’à 10 points
• Détection de fumée : Prise en charge
• Flux vidéo principal (thermique) : 25 images/s (ex. 1280 × 720, 704 × 576, 640 × 512, 320 × 240)
• Flux vidéo principal (optique) : 50 Hz: 25 images/s (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720); 60 Hz: 30 images/s (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720)
• Sous‑flux vidéo : Thermique: 25 images/s (704 × 576, 640 × 512, 320 × 240); Optique: 50 Hz: 25 images/s (704 × 576, 352 × 288); 60 Hz: 30 images/s (704 × 480, 352 × 240)
• Compression vidéo : Main stream: H.265 / H.264 ; Sub stream: H.265 / H.264 / MJPEG
• Entrée audio : 1 × 3, 5 mm (Mic in / Line in) — Line input: 2–2, 4 V [p‑p]
• Sortie audio : Sortie niveau linéaire, impédance 600 Ω
• Entrées/sorties d’alarme : 2 entrées d’alarme (0–5 VDC), 2 sorties d’alarme
• Interface de communication : 1 × RJ45 10/100 Mbit/s (auto‑adaptive), 1 × RS‑485 (half duplex)
• Alimentation : 12 VDC ± 25% (bornier) ou PoE (IEEE 802.3at, classe 4)
• Consommation électrique maximale : 24 W
• Température de fonctionnement : -40 °C à 65 °C
• Humidité de fonctionnement : ≤ 95 % (sans condensation)
• Indice de protection : IP67
• Résistance aux chocs et surtensions : IK10 ; protection TVS 6000 V (foudre / surtension / transient)
• Dimensions (L × l × H) : 349, 1 mm × 113 mm × 105 mm
• Poids : 1710 g
• Portée de détection VCA (humain / véhicule) : Humain: 30 m ; Véhicule: 90 m

FAQ — HM-TD2618-3/G0/T1A Caméra thermique bi-spectre 160×120 5MP PoE

Qu’est-ce qui différencie cette caméra bi‑spectre d’une caméra classique ?

La HM-TD2618-3/G0/T1A combine une image thermique 160 × 120 et une image optique 5 MP. La partie thermique révèle les signatures de chaleur, fonctionne dans l’obscurité totale et détecte des anomalies invisibles. La partie optique fournit des détails couleur haute résolution, WDR 120 dB et éclairage IR/lumière blanche. La fusion bi‑spectre et l’image dans l’image permettent de corréler précisément les événements et d’améliorer l’identification.

À quoi sert le NETD ≤ 25 mK ?

Le NETD ≤ 25 mK indique la sensibilité thermique. Plus il est bas, mieux la caméra distingue de faibles différences de température. À 25 mK, la HM-TD2618-3/G0/T1A met en évidence des écarts thermiques subtils, utiles pour la détection précoce d’échauffements, d’anomalies sur équipements ou de départs de feu. Associé à l’ouverture F1.0 et à la plage spectrale 8–14 µm, il améliore nettement la fiabilité des alertes.

Comment fonctionne la mesure de température multipoints ?

Vous pouvez définir jusqu’à 21 règles de mesure au choix: point, zone ou ligne. Chaque règle surveille une plage de -20 °C à 150 °C avec une précision de ± 8 °C. En cas de dépassement de seuil, la caméra peut générer des alertes audio‑visuelles, activer les sorties d’alarme et transmettre l’information au réseau, permettant une maintenance préventive et une réponse rapide sur site.

La caméra peut-elle aider à prévenir les incendies ?

Oui. Elle intègre la détection dynamique d’incendie (jusqu’à 10 points) et la détection de fumée. Couplée aux règles de température, la caméra repère tôt les anomalies thermiques. Les alertes vocales personnalisables et la lumière blanche clignotante renforcent la dissuasion et l’attention des équipes. Cette approche multi‑couches favorise une intervention rapide, avant que l’incident ne devienne critique ou ne se propage.

Quelles sont les capacités d’éclairage nocturne ?

L’illuminateur hybride propose IR et lumière blanche avec une portée jusqu’à 30 m pour chaque mode. L’IR assure une scène discrète et claire, tandis que la lumière blanche apporte couleur et dissuasion active. La caméra adapte intelligemment le mode selon la scène, et l’optique 5 MP, soutenue par le WDR 120 dB, conserve une excellente lisibilité même en conditions de faible luminosité et de contre‑jour.

Quelles détections vidéo intelligentes (VCA) sont disponibles ?

La HM-TD2618-3/G0/T1A propose ligne, intrusion, entrée et sortie de région, pour un total de 8 règles configurables. Elle peut déclencher une alarme audio, une lumière blanche clignotante ou activer les sorties d’alarme. La portée de détection VCA atteint 30 m pour les humains et 90 m pour les véhicules, offrant une surveillance périmétrique efficace sur les zones d’accès, parkings ou sites sensibles.

Quels sont les formats vidéo et fréquences pris en charge ?

En thermique, le flux principal fournit 25 ips (1280 × 720, 704 × 576, 640 × 512, 320 × 240). En optique, le flux principal propose 25 ips en 50 Hz et 30 ips en 60 Hz jusqu’à 2688 × 1944. Les sous‑flux thermiques et optiques couvrent de 352 × 240/288 à 704 × 576/480. Les compressions disponibles sont H.265/H.264 pour les flux principaux et H.265/H.264/MJPEG pour les sous‑flux.

Comment s’alimente et se connecte la caméra ?

Elle s’alimente en 12 VDC ± 25% via bornier ou via PoE (IEEE 802.3at, classe 4), simplifiant l’installation avec un seul câble réseau. La connectivité comprend 1 × RJ45 10/100 Mbit/s auto‑adaptive et 1 × RS‑485 half duplex pour l’intégration et le pilotage. Des E/S d’alarme (2 entrées 0–5 VDC, 2 sorties) et des interfaces audio complètent la flexibilité système.

La caméra est-elle adaptée aux environnements difficiles ?

Oui. Son boîtier IP67 résiste à la poussière et à l’eau, tandis que l’indice IK10 assure une protection anti‑vandale. La protection TVS 6000 V la prémunit contre la foudre, la surtension et les transitoires. Elle fonctionne de -40 °C à 65 °C et jusqu’à 95 % d’humidité sans condensation. Ces caractéristiques garantissent sa fiabilité en extérieur et sur sites industriels exigeants.

Quelles sont les dimensions, la consommation et l’audio disponibles ?

La caméra mesure 349, 1 mm × 113 mm × 105 mm pour un poids de 1710 g. La consommation maximale est de 24 W. Côté audio, elle dispose d’une entrée 1 × 3, 5 mm (Mic in/Line in, 2–2, 4 V p‑p) et d’une sortie niveau linéaire (600 Ω). Les alertes vocales incluent 2 messages préréglés et jusqu’à 6 voix importables pour une dissuasion claire et personnalisée.
