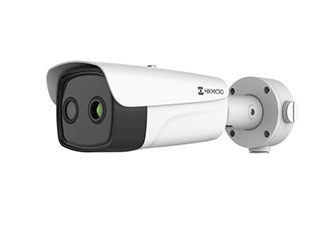

HM-TD2638-25/G0/T1Y Caméra bullet thermique bispectre IP 384×288

HM-TD2638-25/G0/T1Y Caméra bullet thermique bispectre IP 384×288 – Sécurité 24/7, détection précise jusqu’à 750 m

La HM-TD2638-25/G0/T1Y est une caméra bullet thermique bispectre IP 384×288 qui associe un module thermique haute sensibilité (NETD ≤ 20 mK) et une caméra optique 4MP pour une surveillance fiable, jour et nuit. Son objectif thermique de 25 mm (10,5° × 7,9°) et l’infrarouge jusqu’à 100 m assurent une couverture longue portée, même dans l’obscurité totale. Robuste (IP67, IK10, NEMA 4X) et polyvalente (PoE, stockage local jusqu’à 256 Go, ONVIF), elle offre VCA avancé, mesure de température et détection d’incendie pour protéger vos sites critiques avec efficacité et précision.

Vision bi-spectre 384×288 + optique 4MP

Combinez la précision thermique 384 × 288 avec une image optique 4MP (2688 × 1520) pour identifier clairement les scènes et cibler les anomalies. La fusion d’image bi-spectre superpose les détails optiques sur le flux thermique, tandis que l’affichage image dans l’image permet de suivre une zone thermique dans le cadre optique. Résultat: une détection fiable, contextualisée et exploitable en un coup d’œil, quelles que soient la luminosité, la fumée, la poussière ou les conditions météo.

Sensibilité thermique NETD ≤ 20 mK et mesure

Le capteur thermique à matrices plan focal non refroidies (oxyde de vanadium) avec pas de pixel 12 μm et ouverture F1.0 délivre une sensibilité NETD ≤ 20 mK pour distinguer de très faibles écarts de température. Trois types de règles de mesure (10 points, 10 zones, 1 ligne) totalisent 21 règles. La plage de mesure s’étend de -20 °C à 150 °C avec une précision de ± 8 °C, pratique pour la maintenance prédictive, la sécurité périmétrique et l’alerte précoce.

VCA, portée longue et détection d’incendie

Quatre types de règles VCA (franchissement de ligne, intrusion, entrée et sortie de région) permettent jusqu’à 8 scénarios simultanés. La portée VCA atteint 325 m pour les humains et 750 m pour les véhicules. La détection d’incendie dynamique couvre jusqu’à 10 points, assurant une alerte rapide même dans l’obscurité ou à travers la fumée légère, pour une protection proactive des sites industriels, logistiques, énergétiques et des infrastructures sensibles.

Robustesse IP67, IK10, NEMA 4X et large plage thermique

Conçue pour les environnements exigeants, la caméra est protégée IP67, IK10 et NEMA 4X, avec résistance à la corrosion. Elle fonctionne de -40 °C à 70 °C (95 % HR max.). Cette robustesse garantit des performances stables en extérieur, sur sites côtiers, industriels ou soumis à des conditions météorologiques extrêmes. Son IR jusqu’à 100 m, à intensité et angle auto‑ajustés, assure une visibilité constante, sans réglages manuels.

Intégration réseau, stockage et sécurité des accès

Compatible ONVIF (Profil S/G), ISAPI, ISUP et SDK Hikvision, la caméra s’intègre aux VMS tiers et à iVMS‑4200/Hik‑Connect. Elle supporte NAS, ANR et carte MicroSD/SDHC/SDXC jusqu’à 256 Go. Jusqu’à 32 utilisateurs et 3 niveaux (Administrateur, Opérateur, Utilisateur), avec authentification, 802.1x, HTTPS, filtrage IP, SRTP et TLS. Visualisation en direct jusqu’à 20 canaux et PoE 802.3af simplifient le déploiement sécurisé à grande échelle.

Vidéo fluide H.265/H.264 et IR 100 m

Le flux optique atteint 25 ips (50 Hz) en 2688 × 1520/1080p/720p et 30 ips (60 Hz). Le canal thermique propose 25 ips jusqu’en 1280 × 720P, 704 × 576, 384 × 288 et 352 × 288. Compression efficace H.265/H.264 et MJPEG en sous‑flux, audio multi‑codec et stabilisation EIS côté thermique. L’IR jusqu’à 100 m, à intensité/angle automatiques, garantit une image claire sans surexposition, même dans des scènes variées.

Description technique de la HM-TD2638-25/G0/T1Y

La HM-TD2638-25/G0/T1Y combine un module thermique 384 × 288 (pas 12 μm, F1.0, NETD ≤ 20 mK) avec une caméra optique 4MP 1/2,7″ pour fournir des images exploitables en toutes conditions. L’objectif thermique de 25 mm offre un champ de vision de 10,5° × 7,9° et un IFOV de 0,48 mrad pour une détection longue portée et des mesures thermiques précises. L’optique 12,4 mm couvre 24,6° × 14° avec WDR 120 dB, mode Jour/Nuit à filtre IR et faible luminosité 0,0089 Lux.

La caméra propose la fusion d’image bi-spectre, l’image dans l’image et la coloration de cible (blanc chaud/noir chaud). Le canal thermique supporte l’EIS (exclusif avec les fonctions intelligentes). Côté réseau, l’appareil gère de nombreux protocoles, l’enregistrement local sur carte 256 Go, NAS et ANR. L’alimentation est flexible (24 VAC/12 VDC/24 VDC/PoE 802.3af). Le châssis est certifié IP67, IK10 et NEMA 4X, pour une durabilité maximale de -40 °C à 70 °C.

Spécifications techniques détaillées – HM-TD2638-25/G0/T1Y Caméra bullet thermique bispectre IP 384×288

Module thermique

• Capteur d’image: Matrices plan focal non refroidies à l’oxyde de vanadium
• Résolution: 384 × 288
• Pas de pixel: 12 μm
• NETD: ≤ 20 mK (@25 °C, F# = 1.0)
• Longueur focale: 25 mm
• IFOV: 0,48 mrad
• Ouverture: F1.0
• Champ de vision (H × V): 10,5° × 7,9°
• Distance de mise au point minimale: 23 m
• Zoom numérique: ×2, ×4, ×8

Module optique

• Capteur d’image: CMOS à balayage progressif 1/2,7″
• Résolution: 2688 × 1520 (4MP)
• Illumination minimale: 0,0089 Lux @(F1.6, AGC ON), 0 Lux avec IR
• Champ de vision (H × V): 24,6° × 14°
• Longueur focale: 12,4 mm
• Vitesse d’obturation: 1 s à 1/100 000 s
• Balance des blancs: MWB/AWB1/Locked WB/Lampe fluorescente/Lampe à incandescence/Lampe à lumière chaude/Lumière naturelle
• Mode Jour & Nuit: Filtre IR avec commutation automatique
• WDR: 120 dB

Effet d’image

• Fusion d’image bi-spectre: Affiche les détails du canal optique sur le canal thermique
• Image dans l’image: Affiche une image partielle du canal thermique sur l’écran complet du canal optique
• Coloration de la cible: Oui, prise en charge en mode blanc chaud et noir chaud
• EIS: Le canal thermique prend en charge l’EIS, exclusif avec toutes les fonctions intelligentes

Illumination

• Distance IR: Jusqu’à 100 m
• Intensité et angle IR: Ajustés automatiquement

Fonctions intelligentes

• VCA: 4 types de règles (franchissement de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles VCA au total
• Mesure de température: 3 types de règles, 21 règles au total (10 points, 10 zones, 1 ligne)
• Plage de température: -20 °C à 150 °C (-4 °F à 302 °F)
• Précision de la température: ± 8 °C (± 14,4 °F)
• Détection d’incendie: Détection dynamique d’incendie, jusqu’à 10 points d’incendie détectables

Vidéo et audio

• Flux principal – Canal optique:
  • 50 Hz: 25 ips (2688 × 1520, 1920 × 1080, 1280 × 720)
  • 60 Hz: 30 ips (2688 × 1520, 1920 × 1080, 1280 × 720)
• Canal thermique: 25 ips (1280 × 720P, 704 × 576, 352 × 288, 384 × 288)
• Compression vidéo: Flux principal H.265/H.264; Sous-flux H.265/H.264/MJPEG
• Compression audio: G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM

Réseau

• Protocoles: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TP, Bonjour, SFTP, SRTP, TLS
• Stockage réseau: Carte MicroSD/SDHC/SDXC (jusqu’à 256 Go) stockage local, NAS (NFS, SMB/CIFS), Auto Network Replenishment (ANR)
• API: ISAPI, ISUP, SDK HIKVISION et plateforme de gestion tierce, Interface vidéo réseau ouverte, ONVIF (Profil S, Profil G)
• Visualisation en direct simultanée: Jusqu’à 20 canaux
• Niveau utilisateur/hôte: Jusqu’à 32 utilisateurs, 3 niveaux: Administrateur, Opérateur, Utilisateur
• Sécurité: Authentification utilisateur (ID et mot de passe), liaison d’adresse MAC, cryptage HTTPS, contrôle d’accès IEEE 802.1x, filtrage d’adresse IP
• Client: iVMS-4200, Hik-Connect

Interface

• Entrée d’alarme: 2, entrée d’alarme (0–5 VDC)
• Sortie d’alarme: 2 canaux, sorties relais (actions de réponse d’alarme configurables)
• Action d’alarme: Enregistrement SD/sortie relais/capture intelligente/téléchargement FTP/liaison e-mail
• Entrée audio: 1, interface Mic in/Line in 3,5 mm; Entrée ligne: 2 – 2,4 V [p‑p], impédance de sortie: 1 KΩ ± 10%
• Sortie audio: Niveau linéaire, impédance: 600 Ω
• Interface de communication: 1, interface Ethernet RJ45 10 M/100 M auto-adaptative; 1, interface RS-485 (half duplex)
• Sortie analogique: 1,0 V [p‑p]/75 Ω, PAL/NTSC/BNC

Général

• Langue du menu: 32 langues – Anglais, Russe, Estonien, Bulgare, Hongrois, Grec, Allemand, Italien, Tchèque, Slovaque, Français, Polonais, Néerlandais, Portugais, Espagnol, Roumain, Danois, Suédois, Norvégien, Finnois, Croate, Slovène, Serbe, Turc, Coréen, Chinois traditionnel, Thaï, Vietnamien, Japonais, Letton, Lituanien, Portugais (Brésil)
• Alimentation: 24 VAC ± 25%, 12 VDC ± 25%, 24 VDC bornier à deux fils, PoE (802.3af, classe 3)
• Consommation électrique:
  • 24 VAC ± 25%: 0,33 A à 0,55 A, max. 14 W
  • 12 VDC ± 25%: 0,8 A à 1,33 A, max. 12 W
  • PoE (802.3af, classe 3): 36 V à 57 V, 0,33 A à 0,21 A, max. 12 W
• Température/humidité de fonctionnement: -40 °C à 70 °C (-40 °F à 158 °F); Humidité: 95% ou moins
• Niveau de protection: IP67 (IEC 60529-2013); IK10 (IEC 62262-2002)
• Protection anti-corrosion: NEMA 4X (NEMA 250-2018)
• Dimensions: 376,1 mm × 119,1 mm × 118,1 mm (14,81″ × 4,68″ × 4,65″)
• Poids: 1,82 kg (4,01 lb)

Tableau de portée de détection/fonction intelligente

• Portée VCA pour les humains: 325 m
• Portée VCA pour les véhicules: 750 m

Approbation

• CEM: CE-EMC (EN 55032:2015, EN 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN50130-4:2011+A1:2014); RCM (AS/NZS CISPR 32:2015); IC (ICES-003: Issue 7); KC (KSC9832:2019; KSC9835:2019)
• Sécurité: CB: IEC 62368-1:2014+A11; CE-LVD: EN 62368-1:2014/A11:2017; BIS: IS 13252 (Part 1):2010/IEC 60950-1:2005; LOA: SANS/IEC 60950-1
• Environnement: CE-RoHS: 2011/65/EU, WEEE: 2012/19/EU, Reach: Règlement (CE) n° 1907/2006
• Protection: IP67: IEC 60529-2013; IK10: IEC 62262-2002
• Protection anti-corrosion: NEMA 4X (NEMA 250-2018)

Autres informations importantes

• L’EIS du canal thermique est exclusif avec les fonctions intelligentes: activez soit l’EIS, soit les VCA/mesures/détection incendie.
• IR jusqu’à 100 m avec ajustement automatique de l’intensité et de l’angle pour éviter la surexposition et optimiser la scène.
• Intégration facile via ONVIF Profil S/G, ISAPI, SDK Hikvision, iVMS‑4200 et Hik‑Connect; visualisation jusqu’à 20 canaux.
• Alimentation flexible (24 VAC, 12 VDC, 24 VDC, PoE 802.3af) pour s’adapter aux architectures existantes.
• Stockage local sur carte MicroSD/SDHC/SDXC jusqu’à 256 Go, NAS et ANR pour la résilience réseau.
• Boîtier robuste IP67, IK10, NEMA 4X contre poussière, eau, vandalisme et corrosion, opérationnel de -40 °C à 70 °C.

FAQ – HM-TD2638-25/G0/T1Y Caméra bullet thermique bispectre IP 384×288

Quelle est la différence entre le canal thermique 384×288 et l’optique 4MP ?

Le canal thermique 384 × 288 détecte les différences de chaleur, indépendant de la lumière ambiante, avec une sensibilité NETD ≤ 20 mK et un objectif 25 mm pour la longue portée. Le canal optique 4MP fournit des détails visuels en 2688 × 1520 avec WDR 120 dB. La fusion bi‑spectre combine les forces des deux: contextualisation visuelle et détection thermique fiable, jour et nuit.

La HM-TD2638-25/G0/T1Y peut-elle mesurer la température ?

Oui. Elle propose 3 types de règles de mesure et jusqu’à 21 règles au total (10 points, 10 zones, 1 ligne). La plage va de -20 °C à 150 °C avec une précision de ± 8 °C. C’est idéal pour la maintenance prédictive, la surveillance d’équipements et la détection d’anomalies thermiques, avec visualisation instantanée via fusion d’image et PIP.

Quelle est la portée de détection pour les personnes et les véhicules ?

Pour les fonctions intelligentes VCA, la portée atteint 325 m pour les humains et 750 m pour les véhicules. L’objectif thermique 25 mm (FOV 10,5° × 7,9°) et l’IFOV de 0,48 mrad permettent une détection longue distance, tandis que l’IR jusqu’à 100 m renforce la visibilité nocturne côté optique. Cette combinaison convient aux périmètres étendus et aux infrastructures critiques.

Quelles sont les options d’alimentation et la consommation ?

Elle accepte 24 VAC ± 25%, 12 VDC ± 25%, 24 VDC bornier deux fils et PoE (802.3af, classe 3). La consommation maximale est de 14 W en 24 VAC, et 12 W en 12 VDC ou PoE. Cette flexibilité simplifie l’intégration sur sites existants et permet un câblage optimisé, y compris en alimentation PoE pour rationaliser l’installation.

La caméra est-elle robuste pour l’extérieur et milieux corrosifs ?

Oui. Elle est IP67 (poussière/eau), IK10 (anti‑vandale) et NEMA 4X (résistance à la corrosion, NEMA 250-2018). La température de fonctionnement va de -40 °C à 70 °C, humidité 95% ou moins. Ces protections garantissent la fiabilité dans des environnements côtiers, industriels ou soumis à des intempéries, tout en maintenant la qualité d’image et la continuité de service.

Quelles compressions et fréquences d’images sont prises en charge ?

Vidéo H.265/H.264 en flux principal et H.265/H.264/MJPEG en sous‑flux. Le canal optique atteint 25 ips (50 Hz) ou 30 ips (60 Hz) en 2688 × 1520/1080p/720p. Le canal thermique fournit 25 ips en 1280 × 720P, 704 × 576, 384 × 288 et 352 × 288. Côté audio: G.722.1, G.711ulaw/alaw, MP2L2, G.726, PCM.

Quels protocoles réseau et intégrations sont disponibles ?

Prise en charge d’IPv4/IPv6, HTTP/HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP, IGMP, ICMP, DHCP, PPPoE, TP, Bonjour, SFTP, SRTP, TLS. Intégration via ISAPI, ISUP, SDK Hikvision, ONVIF Profil S et G. Visualisation simultanée jusqu’à 20 canaux. Clients pris en charge: iVMS‑4200 et Hik‑Connect.

Quelles interfaces physiques et E/S d’alarme sont incluses ?

2 entrées d’alarme (0–5 VDC) et 2 sorties relais avec actions configurables (enregistrement SD, relais, capture intelligente, FTP, e‑mail). Audio: entrée Mic/Line in 3,5 mm (2–2,4 V p‑p, 1 KΩ ±10%) et sortie ligne (600 Ω). Réseau: RJ45 10/100 M auto‑adaptatif et RS‑485 half duplex. Sortie analogique: 1,0 V p‑p/75 Ω, PAL/NTSC/BNC.

L’EIS peut-il fonctionner avec les fonctions intelligentes activées ?

Le stabilisateur électronique d’image (EIS) est disponible sur le canal thermique, mais il est exclusif avec les fonctions intelligentes. Concrètement, vous devez choisir entre l’EIS ou l’activation simultanée des VCA/mesures/détection incendie. Cette contrainte garantit des performances optimales selon le scénario de sécurité ou de mesure prioritaire sur votre site.

Quels sont les dispositifs de stockage et la gestion des utilisateurs ?

Stockage local par carte MicroSD/SDHC/SDXC jusqu’à 256 Go, NAS via NFS/SMB(CIFS) et ANR pour tamponner en cas de perte réseau. Jusqu’à 32 utilisateurs avec 3 niveaux (Administrateur, Opérateur, Utilisateur). Sécurité renforcée par authentification, liaison MAC, HTTPS, 802.1x, filtrage IP, SRTP et TLS, pour des opérations conformes aux politiques IT.

Quelles certifications et dimensions la caméra possède‑t‑elle ?

Certifications CEM (CE‑EMC, RCM, IC, KC), sécurité (CB, CE‑LVD, BIS, LOA), environnement (CE‑RoHS, WEEE, REACH), et protection IP67/IK10/NEMA 4X. Dimensions: 376,1 × 119,1 × 118,1 mm; poids: 1,82 kg. Ce niveau d’homologation facilite l’acceptation sur des sites soumis à des exigences réglementaires strictes et garantit une durabilité éprouvée.
