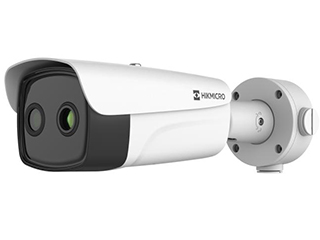

HM-TD2638-8/G0/T1Y Caméra thermique IP 384×288 7,6 mm PoE IP67

HM-TD2638-8/G0/T1Y — Voyez l’invisible, décidez plus vite, sécurisez mieux

La caméra thermique HM-TD2638-8/G0/T1Y révèle des détails infimes grâce à une sensibilité NETD ≤ 20 mK (@25°C, F1.0) et un capteur 384 × 288 à pas de pixel 12 μm. Son optique 7,6 mm F1.0, son IFOV de 1,58 mrad et un champ de vision de 35° × 26,1° offrent une lecture fiable à courte et moyenne distance. Intégration fluide via ONVIF, sécurité réseau avancée et robustesse IP67/IK10/NEMA 4X garantissent performance et pérennité, même de -40°C à 70°C. Stockage local jusqu’à 512 Go, NAS et ANR assurent une continuité d’enregistrement sans compromis.

Détails thermiques exceptionnels et lecture rapide

La HM-TD2638-8/G0/T1Y marie une résolution 384 × 288 et un pas de pixel 12 μm à une sensibilité NETD ≤ 20 mK pour distinguer des écarts thermiques très faibles. L’optique 7,6 mm F1.0 et l’IFOV 1,58 mrad offrent des images précises, avec une distance de mise au point minimale de 1 m. Son champ de vision 35° × 26,1° optimise les scènes larges, tandis que le zoom numérique ×2, ×4, ×8 et 17 palettes de couleurs accélèrent l’analyse visuelle sur site.

Intégration réseau et VMS sans friction

Conçue pour l’interopérabilité, la HM-TD2638-8/G0/T1Y prend en charge ONVIF (Profiles S, G, T, M), ISAPI, ISUP, HIKVISION SDK et OTAP. Les protocoles IPv4/IPv6, HTTPS, RTSP/RTP/RTCP, TCP/UDP/IGMP, SNMP, 802.1x, SFTP/SRTP/TLS facilitent un déploiement sécurisé. Jusqu’à 20 canaux de visualisation simultanée, un port RJ45 10/100 M auto-adaptatif et une interface RS-485 (half duplex) simplifient l’intégration au VMS (iVMS-4200, Hik-Connect) et aux applications tierces.

Sécurité, stockage et alertes intelligentes

La sécurité est native: authentification par ID/mot de passe, liaison d’adresse MAC, HTTPS, 802.1x, filtrage IP, SRTP et TLS. Le stockage couvre carte MicroSD/SDHC/SDXC jusqu’à 512 Go, NAS (NFS, SMB/CIFS) et ANR pour combler les pertes réseau. Deux entrées d’alarme (0–5 VDC) et deux sorties relais déclenchent enregistrement SD, capture intelligente, FTP et e-mail. Gestion jusqu’à 32 utilisateurs avec 3 niveaux (Administrateur, Opérateur, Utilisateur) pour un contrôle précis.

Robustesse industrielle et flexibilité d’installation

Certifiée IP67, IK10 et NEMA 4X anti-corrosion, la HM-TD2638-8/G0/T1Y résiste à la foudre (TVS 4000V), aux surtensions et aux transitoires. Elle opère de -40°C à 70°C, jusqu’à 95% d’humidité. Alimentation flexible: 24 VAC ±25%, 12 VDC ±25%, 24 VDC, PoE 802.3af (classe 3) avec consommation maîtrisée. Sortie analogique PAL/NTSC/BNC, audio Mic/Line in 3,5 mm et sortie audio 600 Ω étendent les usages. Menus en 32 langues (dont le français) pour déploiements internationaux.

HM-TD2638-8/G0/T1Y — Description technique

La HM-TD2638-8/G0/T1Y s’appuie sur un capteur thermique 384 × 288 à pas de pixel 12 μm, une optique 7,6 mm F1.0 et un IFOV de 1,58 mrad pour offrir une lecture fine des variations thermiques. Sa sensibilité NETD ≤ 20 mK (@25°C, F1.0) met en évidence des écarts de température imperceptibles à l’œil nu. Avec une distance de mise au point minimale de 1 m et un champ de vision 35° × 26,1°, elle excelle en surveillance périmétrique, maintenance prédictive et sécurité incendie.

Les 17 palettes (White hot, Black hot, Fusion 1/2, Rainbow, Ironbow 1/2, Sepia, Color 1/2, Ice fire, Rain, Red hot, Green hot, Dark blue, Winter, Summer) optimisent l’interprétation. Le zoom numérique ×2, ×4, ×8 accélère l’inspection. L’intégration réseau est exhaustive: ONVIF (S/G/T/M), ISAPI, ISUP, HIKVISION SDK, plus IPv4/IPv6, HTTPS, RTSP/RTP/RTCP, TCP/UDP/IGMP, SFTP/SRTP/TLS. La robustesse IP67/IK10/NEMA 4X, la protection TVS 4000V et une large plage thermique garantissent fiabilité et continuité opérationnelle.

HM-TD2638-8/G0/T1Y — Autres informations importantes

• Résolution thermique: 384 × 288
• Pas de pixel: 12 μm
• NETD: ≤ 20 mK (@25°C, F1.0)
• Longueur focale thermique: 7,6 mm
• IFOV: 1,58 mrad
• Ouverture: F1.0
• Champ de vision thermique: 35° × 26,1° (H × V)
• Distance de mise au point minimale: 1 m
• Zoom numérique: ×2, ×4, ×8
• Palettes de couleurs: 17 types (White hot, Black hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice fire, Rain, Red hot, Green hot, Dark blue, Winter, Summer)
• Protocoles réseau: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TP, Bonjour, SFTP, SRTP, TLS
• Stockage réseau: Carte MicroSD/SDHC/SDXC (jusqu’à 512 Go), NAS (NFS, SMB/CIFS), Auto Network Replenishment (ANR)
• API: ISAPI, ISUP, HIKVISION SDK, ONVIF (Profile S, Profile G, Profile T, Profile M), OTAP
• Visualisation en direct simultanée: Jusqu’à 20 canaux
• Niveaux utilisateur/hôte: Jusqu’à 32 utilisateurs, 3 niveaux: Administrateur, Opérateur, Utilisateur
• Sécurité: Authentification utilisateur (ID et mot de passe), liaison d’adresse MAC, cryptage HTTPS, contrôle d’accès IEEE 802.1x, filtrage d’adresse IP
• Client: iVMS-4200, Hik-Connect
• Entrées d’alarme: 2, entrée d’alarme (0-5 VDC)
• Sorties d’alarme: 2 canaux, sorties relais (actions de réponse à l’alarme configurables)
• Actions d’alarme: Enregistrement SD, sortie relais, capture intelligente, téléchargement FTP, liaison e-mail
• Entrée audio: 1, interface Mic in/Line in de 3,5 mm, entrée ligne: 2 – 2,4 V [p-p], impédance de sortie: 1 kΩ ± 10%
• Sortie audio: Niveau linéaire, impédance: 600 Ω
• Interface de communication: 1, interface Ethernet RJ45 10 M/100 M auto-adaptative. 1, interface RS-485 (half duplex)
• Sortie analogique: 1,0 V [p-p]/75 Ω, PAL/NTSC/BNC
• Langues du menu: 32 langues (dont le français)
• Alimentation: 24 VAC ± 25%, 12 VDC ± 25%, 24 VDC, PoE (802.3af, classe 3)
• Consommation électrique: 24 VAC ± 25% : 0,33 A à 0,55 A, max. 12,1 W ; 12 VDC ± 25% : 0,8 A à 1,33 A, max. 11,3 W ; PoE (802.3af, classe 3) : 36 V à 57 V, 0,33 A à 0,21 A, max. 11,8 W
• Température/humidité de fonctionnement: Température : -40°C à 70°C ; Humidité : 95% ou moins
• Niveau de protection: IP67, protection contre la foudre TVS 4000V, protection contre les surtensions, protection contre les transitoires de tension, boîtier IK10, boîtier anti-corrosion NEMA 4X
• Dimensions: 376,1 mm × 119,1 mm × 118,1 mm
• Poids: 1,82 kg
• Portée de détection VCA pour les humains: 104 m
• Portée de détection VCA pour les véhicules: 240 m
• Conformité EMC: CE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3: 2013+A1:2019, EN50130-4: 2011+A1: 2014) ; RCM (AS/NZS CISPR 32: 2015) ; IC (ICES-003: Issue 7) ; KC (KSC9832: 2019 ; KSC9835: 2019)
• Conformité sécurité: CB : IEC 62368-1: 2014+A11 ; CE-LVD : EN 62368-1: 2014/A11: 2017 ; BIS : IS 13252 (Part 1): 2010/ IEC 60950-1: 2005 ; LOA : SANS/IEC 60950-1
• Conformité environnementale: CE-RoHS : 2011/65/EU, WEEE : 2012/19/EU, Reach : Règlement (CE) n° 1907/2006
• Protection: IP67 : IEC 60529-2013 ; IK10 : IEC 62262-2002
• Protection anti-corrosion: NEMA 4X (NEMA 250-2018)

FAQ — HM-TD2638-8/G0/T1Y

Qu’est-ce qui distingue la HM-TD2638-8/G0/T1Y en imagerie thermique ?

Elle combine une résolution 384 × 288, un pas de pixel 12 μm et une sensibilité NETD ≤ 20 mK (@25°C, F1.0) pour isoler de très faibles écarts thermiques. L’optique 7,6 mm F1.0, l’IFOV 1,58 mrad et un champ de vision 35° × 26,1° facilitent l’acquisition détaillée en courte/moyenne portée, avec une mise au point minimale à 1 m. Les 17 palettes et le zoom ×2/×4/×8 accélèrent l’analyse.

La HM-TD2638-8/G0/T1Y s’intègre-t-elle facilement aux VMS tiers ?

Oui. Elle supporte ONVIF Profiles S, G, T, M, ainsi que ISAPI, ISUP et HIKVISION SDK. Les flux RTSP/RTP/RTCP, la prise en charge IPv4/IPv6, TCP/UDP/IGMP et la sécurité 802.1x/HTTPS/SRTP/TLS assurent compatibilité et durabilité. Vous pouvez afficher jusqu’à 20 canaux simultanés. Les clients iVMS-4200 et Hik-Connect simplifient la visualisation et l’administration au quotidien.

Quelles sont les options d’alimentation et la consommation électrique ?

L’appareil accepte 24 VAC ±25%, 12 VDC ±25%, 24 VDC, et PoE 802.3af (classe 3). La consommation typique est: en 24 VAC 0,33–0,55 A (max. 12,1 W), en 12 VDC 0,8–1,33 A (max. 11,3 W), et via PoE 36–57 V, 0,33–0,21 A (max. 11,8 W). Cette flexibilité permet une intégration sur sites neufs ou existants en limitant les coûts d’infrastructure.

Est-elle adaptée aux environnements sévères et aux sites exposés ?

Parfaitement. La HM-TD2638-8/G0/T1Y est classée IP67, IK10 et NEMA 4X anti-corrosion, avec protections contre la foudre TVS 4000V, les surtensions et transitoires. Elle fonctionne de -40°C à 70°C et jusqu’à 95% d’humidité. Ces spécifications, complétées par ses conformités EMC, sécurité et environnementales, garantissent disponibilité et longévité en extérieur industriel et infrastructures critiques.

Quelle est la portée de détection VCA pour humains et véhicules ?

La portée de détection VCA atteint 104 m pour les humains et 240 m pour les véhicules. Associée au champ de vision 35° × 26,1° (H × V), au zoom numérique ×2/×4/×8 et à l’IFOV de 1,58 mrad, la caméra permet une surveillance périmétrique réactive, une détection précoce d’intrusion et une identification de points chauds critiques en exploitation continue.

Quelles sont les options de stockage et de continuité d’enregistrement ?

Vous bénéficiez d’une carte MicroSD/SDHC/SDXC jusqu’à 512 Go pour le local, du NAS via NFS et SMB/CIFS pour le réseau, et de la fonctionnalité ANR (Auto Network Replenishment) qui comble automatiquement les pertes de flux réseau. En cas d’alarme, l’appareil peut déclencher enregistrement SD, capture intelligente, FTP et e-mail afin d’assurer la traçabilité des événements.

Comment la sécurité des données et des accès est-elle gérée ?

La HM-TD2638-8/G0/T1Y intègre une authentification par ID/mot de passe, la liaison d’adresse MAC, le chiffrement HTTPS, le contrôle d’accès IEEE 802.1x et le filtrage d’adresse IP. Les protocoles SFTP, SRTP et TLS protègent les transferts, tandis que la gestion jusqu’à 32 utilisateurs et 3 niveaux de rôle (Administrateur, Opérateur, Utilisateur) assure une gouvernance fine des droits.

Quelles interfaces audio et d’alarme sont disponibles ?

Elle propose une entrée audio Mic in/Line in 3,5 mm (entrée ligne 2–2,4 V [p-p], impédance de sortie 1 kΩ ±10%) et une sortie audio niveau linéaire (600 Ω). Deux entrées d’alarme (0–5 VDC) et deux sorties relais permettent des scénarios riches: enregistrement SD, capture intelligente, FTP et e-mail. Une sortie analogique 1,0 V [p-p]/75 Ω PAL/NTSC/BNC est aussi présente.

Quels protocoles réseau sont pris en charge pour l’administration ?

La liste est complète: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TP, Bonjour, SFTP, SRTP et TLS. Cette richesse garantit la compatibilité avec diverses politiques IT, facilite la supervision, le durcissement et la mise en conformité des réseaux.

Qu’en est-il des dimensions, du poids et de la configuration linguistique ?

Le boîtier mesure 376,1 mm × 119,1 mm × 118,1 mm pour un poids de 1,82 kg, équilibrant rigidité et facilité d’installation. Le menu propose 32 langues, dont le français, pour une configuration locale intuitive. Les clients iVMS-4200 et Hik-Connect, l’interface RJ45 10/100 M, la RS-485 (half duplex) et l’OTAP simplifient la maintenance et l’exploitation multi-sites.

La HM-TD2638-8/G0/T1Y répond-elle aux normes et certifications clés ?

Oui. Conformité EMC: CE-EMC (EN 55032:2015, EN 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN50130-4:2011+A1:2014), RCM (AS/NZS CISPR 32:2015), IC (ICES-003: Issue 7), KC (KSC9832:2019 ; KSC9835:2019). Sécurité: CB IEC 62368-1:2014+A11, CE-LVD EN 62368-1:2014/A11:2017, BIS, LOA. Environnement: CE-RoHS 2011/65/EU, WEEE 2012/19/EU, Reach. Protections: IP67 IEC 60529-2013, IK10 IEC 62262-2002, NEMA 4X (NEMA 250-2018).
