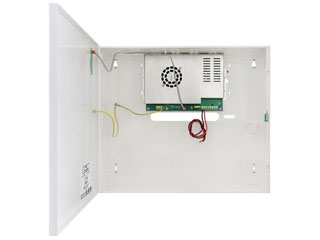

HPSB-12V20A-E Alimentation secourue 13,8V 20A coffret métal

HPSB-12V20A-E : la continuité d’alimentation 13,8 V – 20 A en coffret métal, simple, sûre et durable

Assurez la disponibilité permanente de vos équipements critiques avec l’HPSB-12V20A-E Alimentation secourue 13,8V 20A coffret métal. Cette solution Pulsar associe une alimentation à découpage stable, une charge batterie intelligente et un coffret métallique robuste avec interrupteur anti‑sabotage. Elle délivre jusqu’à 20 A à 13,8 V DC, protège vos circuits (SCP/OLP/OVP/UVP) et accepte une batterie 12 V jusqu’à 65 Ah. Idéale pour vidéosurveillance, contrôle d’accès, alarmes ou réseaux, elle garantit une continuité de service 24/7.

Alimentation 20 A stable + charge batterie intelligente

Profitez d’une sortie 13,8 V DC jusqu’à 20 A pour vos charges, avec alimentation à découpage Pulsar 13,8 VDC 18 A + 2 A. Par défaut, 18 A alimentent les équipements et 2 A chargent la batterie. Le courant de charge est réglable par cavalier à 2/4/8 A, l’ensemble restant dimensionné pour 276 W. Tension ajustable 13,5–14,4 V DC et large plage en modes tampon et batterie pour une disponibilité maximale.

Sécurité et protections complètes intégrées

La HPSB-12V20A-E protège votre installation grâce aux protections SCP (court‑circuit), OLP (surcharge), OVP (surtension) et UVP (décharge profonde batterie). Un interrupteur de sabotage intégré déclenche une alerte à l’ouverture du coffret, décourageant toute tentative malveillante. Les signalisations LED facilitent l’état de santé système. Vous bénéficiez ainsi d’une alimentation secourue fiable, préservant vos équipements et votre batterie dans toutes les conditions.

Coffret métal robuste et grand espace batterie

Le coffret métal tôle DC01 1 mm, RAL 9003 blanc, propose des dimensions 460 × 390 × 173 mm (±2 mm) avec 14 mm de distance au sol et un emplacement batterie de 450 × 190 × 168 mm (±2 mm). Il accepte 1 × 12 V 65 Ah max, idéal pour une longue autonomie. Indice de protection IP20 pour installation intérieure, verrouillable et prêt pour une intégration propre et professionnelle.

Efficacité énergétique et endurance 24/7

Avec un rendement de 86 %, la HPSB-12V20A-E limite les pertes et la chaleur. Le refroidissement par convection naturelle/forcée assure la stabilité thermique. Plages environnementales étendues : fonctionnement de −10 °C à +40 °C, 20–90 % HR sans condensation, stockage de −20 °C à +60 °C. Conçue pour fonctionner en continu, elle offre une puissance nominale de 276 W et un poids net de 7,8 kg pour une installation solide.

HPSB-12V20A-E Alimentation secourue 13,8V 20A coffret métal – Description technique

L’HPSB-12V20A-E est une alimentation secourue à découpage Pulsar offrant 13,8 V DC et 20 A de courant de sortie pour la charge, dans un coffret métallique sécurisé. La partie puissance délivre 18 A pour les équipements et 2 A pour la batterie (total 20 A). La tension est ajustable de 13,5 à 14,4 V DC, avec une plage de sortie en mode tampon de 11–13,8 V DC et en mode batterie de 10–13,8 V DC.

Elle s’alimente en 200–240 V AC, 50/60 Hz, avec un courant d’entrée de 1,5 A. La puissance nominale atteint 276 W avec un rendement de 86 %. Le courant de charge batterie est sélectionnable par cavalier à 2/4/8 A, pour optimiser l’autonomie et la durée de vie. Le coffret intègre un interrupteur anti‑sabotage, une signalisation LED et un refroidissement par convection naturelle/forcée, pour une exploitation fiable 24/7.

HPSB-12V20A-E – Autres informations importantes

• Modèle : HPSB-12V20A-E Alimentation secourue 13,8V 20A coffret métal (Pulsar).
• Type : Alimentation à découpage 13,8 V DC 18 A + 2 A dans un boîtier métallique.
• Tension d’entrée : 200–240 V AC.
• Fréquence d’entrée : 50/60 Hz.
• Courant d’entrée : 1,5 A.
• Tension de sortie : 13,8 V DC.
• Courant de sortie : 20 A.
• Puissance nominale : 276 W.
• Rendement : 86 %.
• Plage de sortie en mode tampon : 11–13,8 V DC.
• Plage de sortie en mode batterie : 10–13,8 V DC.
• Réglage tension de sortie : 13,5–14,4 V DC.
• Courant de charge batterie : 2 A / 4 A / 8 A (sélection par cavalier).
• Capacité batterie : 1 × 65 Ah / 12 V (max).
• Dimensions emplacement batterie : 450 × 190 × 168 mm (±2 mm).
• Dimensions du boîtier (H × L × P) : 460 × 390 × 173 mm (±2 mm).
• Distance du sol : 14 mm.
• Matériau du boîtier : Tôle DC01, 1 mm, RAL 9003 (blanc), métal.
• Indice de protection : IP20.
• Température de fonctionnement : −10 °C à +40 °C.
• Humidité relative de fonctionnement : 20 % à 90 % sans condensation.
• Température de stockage : −20 °C à +60 °C.
• Refroidissement : Convection naturelle / forcée.
• Signalisation : LED.
• Protections : SCP, OLP, OVP, UVP, Tamper (ouverture du boîtier).
• Interrupteur de sabotage : Oui (anti‑sabotage).
• Poids net : 7,8 kg.
• Garantie : 2 ans à partir de la date de fabrication.

FAQ – HPSB-12V20A-E Alimentation secourue 13,8V 20A coffret métal

À quels usages l’HPSB-12V20A-E est‑elle destinée ?

Cette alimentation secourue 13,8 V – 20 A est idéale pour la vidéosurveillance, les systèmes d’alarme, le contrôle d’accès, la radiocommunication ou toute charge 12/13,8 V nécessitant une disponibilité continue. Son coffret métal IP20, ses protections complètes et sa capacité batterie jusqu’à 65 Ah assurent une continuité 24/7 tout en protégeant les équipements et la batterie contre les conditions défavorables.

Que signifie 20 A vs “18 A + 2 A” ?

La plateforme délivre jusqu’à 20 A au total à 13,8 V DC. La configuration Pulsar prévoit 18 A pour alimenter les charges et 2 A dédiés par défaut à la batterie. Le courant de charge peut être relevé à 4 A ou 8 A via cavalier. Selon le réglage choisi, la répartition charge/batterie s’ajuste pour rester dans la puissance nominale de 276 W.

Comment régler la tension de sortie 13,5–14,4 V DC ?

La tension est ajustable via un potentiomètre interne, afin d’optimiser la charge selon vos équipements et le type de batterie 12 V utilisé. En exploitation tampon, 13,8 V est un réglage courant. La plage de sortie couvre 11–13,8 V en mode tampon et 10–13,8 V en mode batterie, garantissant un fonctionnement stable même en absence de secteur.

Quelle batterie puis‑je installer et quelle est la place disponible ?

Le coffret accepte une batterie plomb 12 V jusqu’à 65 Ah max, avec un emplacement de 450 × 190 × 168 mm (±2 mm). Le courant de charge est sélectionnable à 2/4/8 A pour s’adapter à la capacité. La protection UVP empêche la décharge profonde, prolongeant la durée de vie. Respectez les recommandations du fabricant de batterie et la polarité lors du raccordement.

Quelles protections électroniques sont intégrées ?

La HPSB-12V20A-E intègre SCP (court‑circuit), OLP (surcharge), OVP (surtension) et UVP (décharge profonde de la batterie), ainsi qu’une protection anti‑sabotage (interrupteur Tamper) à l’ouverture du boîtier. Ces sécurités protègent vos charges, la batterie et l’alimentation elle‑même, évitent les dommages coûteux et facilitent le diagnostic grâce à la signalisation LED en façade.

Quelles sont les conditions d’alimentation secteur et d’installation ?

L’entrée accepte 200–240 V AC, 50/60 Hz, pour un courant d’entrée de 1,5 A. L’indice IP20 impose une installation intérieure, sèche et ventilée. Fixez le coffret à la verticale, respectez la distance au sol de 14 mm et les dégagements pour la convection. Le raccordement doit être effectué par un électricien qualifié dans le respect des normes locales.

Quelles sont les plages de température et d’humidité supportées ?

En fonctionnement, la plage est de −10 °C à +40 °C et 20–90 % d’humidité relative sans condensation. Pour le stockage, −20 °C à +60 °C. Ces valeurs garantissent des performances stables dans la plupart des environnements intérieurs. Évitez toute condensation, les atmosphères corrosives et la poussière excessive pour préserver la fiabilité et la longévité des composants.

Comment se fait le refroidissement de l’appareil ?

Le refroidissement est à convection naturelle/forcée selon la charge et les conditions thermiques. Le coffret en tôle DC01 facilite la dissipation. Assurez un montage offrant une libre circulation d’air et évitez d’obstruer les évents. Grâce au rendement de 86 %, les pertes thermiques sont limitées, contribuant à la stabilité et à la durée de vie des composants électroniques.

Quelle signalisation est disponible pour le diagnostic ?

Des LED en façade signalent l’état de l’alimentation, la présence du secteur, la charge batterie et d’éventuelles anomalies liées aux protections. Cette signalisation simplifie le contrôle visuel lors de l’installation et de la maintenance. Couplée à l’interrupteur de sabotage, elle permet d’identifier rapidement une ouverture du coffret ou un défaut, réduisant les temps d’arrêt.

Quelles sont les dimensions, le poids et la garantie ?

Le coffret mesure 460 × 390 × 173 mm (±2 mm) pour un poids net de 7,8 kg, avec un espace batterie de 450 × 190 × 168 mm (±2 mm) et 14 mm de distance au sol. Le matériel est garanti 2 ans à partir de la date de fabrication. Cette durée reflète la qualité Pulsar et vous assure une exploitation sereine dans la durée.

Comment optimiser l’autonomie et la durée de vie de la batterie ?

Choisissez une batterie 12 V adaptée (jusqu’à 65 Ah), réglez la tension de sortie dans la plage 13,5–14,4 V selon les recommandations du fabricant et sélectionnez le courant de charge 2/4/8 A en fonction de la capacité. Maintenez une température ambiante modérée, vérifiez régulièrement les connexions, dépoussiérez le coffret et laissez agir l’UVP pour éviter toute décharge profonde.
