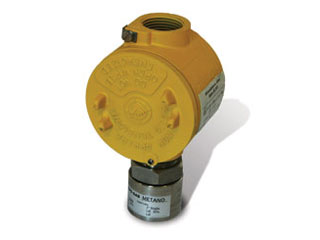

INE704C-2-42 détecteur gaz hydrogène catalytique EX 4-20 mA

INE704C-2-42 détecteur gaz hydrogène catalytique EX 4-20 mA — Protégez vos zones ATEX avec une détection fiable et une maintenance simplifiée

Le détecteur d’hydrogène Inim INE704C-2-42 offre une sécurité avancée dans les environnements à risque d’explosion. Sa technologie catalytique (pellistor) garantit une détection précise de l’H2, avec pré-alarme à 15 % L.I.E. et alarme à 30 % L.I.E. Grâce à sa sortie analogique 4–20 mA, il s’intègre facilement à une entrée E/S des centrales SmartLine ou Previdia Micro. Son capteur logé en bas facilite le remplacement en fin de vie. Boîtier antidéflagrant certifié ATEX II 2G Ex d IIC T6.

Sécurité certifiée en zones à risque

Profitez d’une protection maximale grâce au boîtier antidéflagrant certifié ATEX II 2G Ex d IIC T6, conçu pour les atmosphères explosibles contenant de l’hydrogène. Cette conception robuste réduit drastiquement les risques d’inflammation interne et assure la continuité de service dans les environnements critiques. Associée à des seuils de pré-alarme à 15 % L.I.E. et d’alarme à 30 % L.I.E., la surveillance devient proactive, vous laissant le temps d’intervenir avant toute situation dangereuse.

Intégration simple via 4–20 mA

La sortie analogique 4–20 mA intégrée permet de raccorder directement le INE704C-2-42 à une entrée E/S de la centrale d’alarme incendie SmartLine ou Previdia Micro, sans convertisseurs supplémentaires. Cette compatibilité native accélère la mise en service, simplifie le câblage et assure une transmission stable et immunisée aux interférences. Résultat : un monitoring fiable de la concentration d’H2, des coûts d’intégration maîtrisés et une solution évolutive qui s’adapte facilement à vos infrastructures existantes.

Maintenance et remplacement sans contrainte

Le capteur étant logé au bas du détecteur, son remplacement en fin de durée de vie (≈ 3 ans en conditions optimales, sans agents contaminants) est rapide et sans outillage complexe. Le détecteur peut être entretenu et réglé via un programmateur portable ou PC, ce qui facilite l’étalonnage périodique, réduit les temps d’arrêt et garantit une précision durable. Vous gardez un contrôle total sur la performance tout au long du cycle de vie.

Mesure précise et réactivité éprouvée

La technologie de détection catalytique (pellistor) assure une réponse rapide et fiable aux variations de concentration d’hydrogène. Avec des seuils configurés à 15 % L.I.E. et 30 % L.I.E., vous bénéficiez d’une stratégie d’alerte graduée, essentielle pour les processus industriels. La mesure continue via 4–20 mA offre une lecture proportionnelle, idéale pour la supervision et l’analyse de tendances, tout en respectant la vitesse d’air maximale de 10 m/s pour une détection stable.

INE704C-2-42 détecteur gaz hydrogène catalytique EX 4-20 mA — Description technique

L’Inim INE704C-2-42 est un détecteur d’hydrogène (H2) basé sur un capteur catalytique (pellistor) et logé dans un boîtier antidéflagrant ATEX. Il est certifié II 2G Ex d IIC T6, avec une sortie analogique 4–20 mA pour le raccordement direct à une entrée E/S des centrales SmartLine ou Previdia Micro. Il déclenche une pré-alarme à 15 % L.I.E. et une alarme à 30 % L.I.E. La température de fonctionnement est de 0 °C à +40 °C.

L’alimentation requise est de 11–30 V DC. Le courant en veille (capteur catalytique) est de 70 mA et le courant en alarme de 100 mA. La vitesse d’air maximale admissible est de 10 m/s. Le capteur est positionné au bas du détecteur pour un remplacement aisé, avec une durée de vie de l’élément sensible d’environ 3 ans en conditions optimales, sans agents contaminants. Dimensions du boîtier ATEX : 165 × 90 × 80 mm. Poids : 1000 g. Raccord à presse-étoupe prévu, filetage NPT 1 inch (presse-étoupe non fourni). Support de montage inox Inim INA55-109 disponible en option.

FAQ — INE704C-2-42 détecteur gaz hydrogène catalytique EX 4-20 mA

Qu’est-ce que l’INE704C-2-42 et dans quel contexte l’utiliser ?

L’INE704C-2-42 est un détecteur d’hydrogène Inim avec capteur catalytique (pellistor) dans un boîtier antidéflagrant certifié ATEX II 2G Ex d IIC T6. Il s’utilise dans les zones où des atmosphères explosibles peuvent se former, par exemple près de batteries, électrolyseurs ou zones de stockage d’H2. Sa sortie 4–20 mA permet une surveillance continue et une intégration facile aux centrales SmartLine ou Previdia Micro.

Comment se raccorde-t-il à une centrale SmartLine ou Previdia Micro ?

Le détecteur intègre une sortie analogique 4–20 mA à connecter à une entrée E/S correspondante de la centrale. Cette liaison transmet en continu la concentration d’H2 mesurée. L’alimentation en 11–30 V DC se fait via la même ligne ou un circuit dédié selon votre schéma. Cette compatibilité native limite les accessoires, réduit les temps d’installation et assure une communication robuste et stable.

Quels sont les seuils de déclenchement et leur utilité ?

Le INE704C-2-42 propose une pré-alarme à 15 % de la Limite Inférieure d’Explosivité (L.I.E.) et une alarme à 30 % L.I.E. La pré-alarme permet d’intervenir tôt pour ventiler ou fermer des vannes, tandis que l’alarme signale une situation plus critique. Cette stratégie à deux niveaux aide à gérer les risques progressivement et à éviter l’atteinte de conditions dangereuses pour les personnes et les installations.

Quelle est la technologie de détection utilisée et ses avantages ?

La technologie catalytique (pellistor) oxyde l’hydrogène sur un élément chauffé, provoquant une variation mesurable et proportionnelle. Ses atouts sont la réactivité, la robustesse et l’adéquation aux zones ATEX. Elle offre une mesure continue via 4–20 mA. Il faut toutefois respecter la vitesse d’air maximale autorisée (10 m/s) et planifier l’entretien, car la sensibilité peut diminuer en présence d’agents contaminants.

Quelle est la durée de vie du capteur et comment se remplace-t-il ?

La durée de vie de l’élément sensible est d’environ 3 ans en conditions optimales, sans agents contaminants. Le capteur est logé au bas du détecteur, ce qui facilite grandement son remplacement en fin de vie. L’entretien et le réglage peuvent être réalisés via un programmateur portable ou PC, permettant de recalibrer et de vérifier les performances sans immobiliser longtemps l’installation.

Quelles sont les conditions environnementales acceptées ?

Le détecteur fonctionne entre 0 °C et +40 °C et accepte une vitesse d’air maximale de 10 m/s pour garantir une mesure stable. Son boîtier antidéflagrant protège les composants en environnements exigeants. Pour maintenir la précision, évitez l’exposition prolongée à des contaminants qui pourraient encrasser le pellistor. Respecter ces limites contribue à la fiabilité, à la justesse des alarmes et à la longévité du capteur.

Quels sont l’alimentation et les consommations électriques ?

Le INE704C-2-42 s’alimente en 11–30 V DC. Avec un capteur catalytique, le courant en veille est de 70 mA et le courant en alarme de 100 mA. Ces valeurs facilitent le dimensionnement de l’alimentation et des câbles. Une ligne stable et protégée est recommandée pour éviter toute chute de tension. Cette frugalité énergétique s’associe à la sortie 4–20 mA pour une surveillance fiable et continue.

Comment se déroule l’installation mécanique et le câblage ?

Le détecteur est équipé d’un raccord à presse-étoupe. Un presse-étoupe avec spécifications NPT 1 inch peut être vissé (non fourni). Assurez-vous que le câble et le presse-étoupe respectent les exigences ATEX de la zone. Le support de montage inox Inim INA55-109, disponible en option, facilite une fixation sûre. Positionnez l’appareil en tenant compte des flux d’air, de la hauteur et des sources possibles de dégagement d’hydrogène.

Quelles sont les dimensions et le poids du boîtier ATEX ?

Le boîtier antidéflagrant présente des dimensions de 165 × 90 × 80 mm pour un poids de 1000 g. Cette compacité favorise l’installation dans des espaces techniques restreints, tout en assurant une robustesse mécanique adaptée aux environnements industriels. Le gabarit facilite également la maintenance sur site, notamment le remplacement du capteur en partie basse, sans démontages lourds ni immobilisation prolongée des équipements adjacents.

Quels accessoires sont disponibles ou requis ?

Le détecteur est livré avec un raccord à presse-étoupe, mais le presse-étoupe compatible NPT 1 inch n’est pas fourni et doit être sélectionné selon votre application et la zone ATEX. Un support de montage en acier inoxydable Inim INA55-109 est disponible en option pour une fixation fiable. Un programmateur portable ou PC est recommandé pour l’entretien, le réglage et le suivi de la performance dans le temps.

Pourquoi choisir ce modèle pour l’hydrogène ?

L’INE704C-2-42 associe une détection catalytique éprouvée, une certification ATEX II 2G Ex d IIC T6 et une intégration 4–20 mA immédiate avec les centrales SmartLine ou Previdia Micro. Les seuils 15 %/30 % L.I.E., la maintenance assistée par programmateur et le capteur remplaçable en bas en font une solution complète, sûre et durable. Il répond aux contraintes industrielles tout en minimisant les coûts d’installation et d’exploitation.
