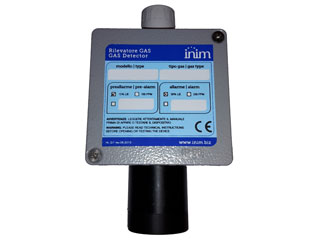

ING704C-2-42 Détecteur gaz hydrogène H2 IP55 4-20mA catalytique

Sécurisez vos zones H2 en un instant avec l’ING704C-2-42: détection fiable, IP55 et sortie 4–20 mA prête à câbler

Le ING704C-2-42 Détecteur gaz hydrogène H2 IP55 4-20mA catalytique d’Inim combine précision, robustesse et intégration simple. Son capteur catalytique surveille l’hydrogène avec une grande fiabilité, tandis que l’interface 4–20 mA intégrée facilite la connexion sur une entrée I/O de la centrale incendie Smartline. Alimenté en 12 Vdc ou 24 Vdc, ce détecteur non autonome se monte en surface pour une installation rapide. Sa construction en métal et sa protection IP55 garantissent une performance stable en environnements exigeants, qu’il s’agisse de locaux techniques, batteries, laboratoires ou zones industrielles.

Précision catalytique pour l’hydrogène H2

Le capteur catalytique du ING704C-2-42 offre une réponse rapide et fiable aux fuites d’hydrogène, réduisant le risque d’explosion dans les espaces de stockage d’énergie et les ateliers. Optimisé pour H2, il assure une détection stable sur la durée et limite les fausses alertes. Sa conception conventionnelle simplifie le paramétrage, tandis que la robustesse mécanique et la protection IP55 renforcent la cohérence des mesures, même lorsque les conditions ambiantes varient fortement.

Intégration simple via sortie 4–20 mA

Grâce à son interface 4–20 mA intégrée, le ING704C-2-42 s’intègre immédiatement à une entrée I/O de la centrale incendie Smartline et à de nombreux systèmes tiers compatibles. Le signal linéaire 4–20 mA facilite le diagnostic, la supervision et l’étalonnage. Vous bénéficiez d’une compatibilité étendue, d’un câblage direct et d’une maintenance rationalisée, tout en respectant les pratiques industrielles de contrôle-commande et en garantissant la traçabilité des mesures dans vos systèmes de sûreté.

Robuste IP55 pour environnements exigeants

Avec un indice de protection IP55, le détecteur résiste aux poussières et aux projections d’eau provenant de toutes directions, un atout pour les locaux techniques, parkings, salles batteries ou zones semi-industrielles. Son boîtier en métal gris améliore la durabilité et la tenue mécanique. Cette robustesse protège l’électronique, réduit les dérives prématurées et prolonge l’intervalle de maintenance. Résultat: une disponibilité élevée et une sécurité accrue dans des contextes opérationnels variés.

Installation en surface et maintenance aisée

Montage en surface pour gagner du temps, encombrement maîtrisé (100 × 141 × 60 mm) et poids de 370 g pour une pose simple et sûre: l’ING704C-2-42 est pensé pour les installateurs. L’alimentation 12/24 Vdc s’adapte à vos infrastructures existantes. L’accès aux borniers est pratique, favorisant un câblage net et une maintenance rapide. Les interventions d’étalonnage ou de vérification se font sans perturber durablement l’exploitation du site.

Description technique du ING704C-2-42 Détecteur gaz hydrogène H2 IP55 4-20mA catalytique

Le ING704C-2-42 est un détecteur d’hydrogène Inim basé sur un capteur catalytique, protégé par un boîtier en métal gris (matériau: métal) classé IP55. Son principe de fonctionnement est conventionnel avec une sortie 4–20 mA intégrée, idéale pour un raccordement sur une entrée I/O de la centrale incendie Smartline. Le produit n’est pas autonome (Autonome: Non) et s’installe en montage en surface (Oui), simplifiant la pose dans les salles techniques, laboratoires, zones batteries et environnements industriels légers.

Il accepte une alimentation 12 Vdc (Oui) ou 24 Vdc (Oui), offrant une grande flexibilité d’intégration. Dimensions: largeur 100 mm, longueur/hauteur 141 mm, profondeur 60 mm; poids 370 g. Type: Détecteur. Type de gaz: Hydrogène. Valeur IP: IP55. Couleur: Gris. L’électronique et l’interface 4–20 mA garantissent une supervision précise du signal et une exploitation fiable dans le temps, en cohérence avec les pratiques de contrôle-commande des systèmes de sécurité incendie modernes.

Autres informations importantes

Inim détecteur d’hydrogène (capteur catalytique) IP55 avec interface 4-20mA intégré pour connexion sur une entrée I/O de la centrale incendie Smartline. Pour une performance optimale, prévoyez une calibration périodique selon vos procédures internes ou recommandations de votre intégrateur. Assurez des emplacements de pose représentatifs des flux d’air et sources potentielles de fuites H2. Respectez les polarités d’alimentation 12/24 Vdc, les règles de câblage 4–20 mA et les distances d’implantation vis-à-vis d’équipements générant chaleur ou turbulence excessive.

FAQ

Le ING704C-2-42 est-il compatible avec la centrale incendie Smartline ?

Oui. Le ING704C-2-42 intègre nativement une interface 4–20 mA conçue pour se connecter sur une entrée I/O de la centrale incendie Smartline. Cette liaison analogique assure une transmission fiable du niveau de gaz vers la centrale, facilite la supervision et permet d’exploiter les fonctions d’alarme, de journalisation et d’automatisation associées au système Smartline, sans modules additionnels spécifiques.

Quel est le principe de détection utilisé par ce détecteur d’hydrogène ?

Le détecteur repose sur un capteur catalytique, technologie de référence pour la détection des gaz combustibles comme l’hydrogène. Le capteur oxyde le gaz sur un élément catalytique chauffé, induisant une variation mesurable corrélée à la concentration. Cette approche offre une bonne réactivité, une stabilité éprouvée et une intégration simple en 4–20 mA, à condition de respecter les procédures d’étalonnage et les conditions d’utilisation recommandées.

Peut-on l’alimenter en 12 Vdc et en 24 Vdc indifféremment ?

Oui. Le ING704C-2-42 accepte les deux tensions, 12 Vdc et 24 Vdc, ce qui simplifie l’intégration sur sites neufs ou existants. Cette flexibilité permet de réutiliser les alimentations disponibles, de réduire les coûts d’adaptation et de standardiser les installations multi-zones. Vérifiez simplement la section des câbles et les protections associées pour garantir une alimentation stable et conforme aux bonnes pratiques d’installation.

Où installer le détecteur pour une détection H2 optimale ?

L’hydrogène étant plus léger que l’air, installez le détecteur en hauteur, près des zones susceptibles d’émettre du H2 (salles batteries, électrolyseurs, stockages). Prévoyez des points représentatifs des flux d’air, évitez les obstacles et les turbulences excessives. Respectez les distances de sécurité vis-à-vis de sources de chaleur. Le montage en surface du ING704C-2-42 simplifie ces implantations tout en préservant l’accessibilité pour la maintenance.

Que signifie l’indice de protection IP55 pour ce produit ?

IP55 indique une protection contre les poussières nuisibles et contre les jets d’eau de toutes directions. En pratique, le boîtier métal du ING704C-2-42 supporte les environnements techniques exigeants, avec projections d’eau occasionnelles ou dépôts de poussières. Cela réduit les risques de dérive liés aux intrusions et améliore la disponibilité du système. Malgré cette robustesse, installez le détecteur à l’abri d’immersions et de conditions extrêmes non prévues.

Le détecteur est-il autonome ou nécessite-t-il une centrale ?

Le ING704C-2-42 n’est pas autonome. Il s’interface avec une centrale, telle que Smartline, via sa sortie 4–20 mA. Cette architecture centralisée autorise la supervision multi-points, l’enregistrement des événements et les scénarios d’alarme. En contrepartie, elle suppose une alimentation 12/24 Vdc stable et un câblage soigné vers la centrale, qui assurera l’affichage, les seuils d’alarme, les relais et les actions associées.

Quelles sont ses dimensions et son matériau de construction ?

Le détecteur mesure 100 mm de largeur, 141 mm de longueur/hauteur et 60 mm de profondeur, pour un poids de 370 g. Il est construit en métal et livré en couleur grise. Cette conception robuste favorise la longévité, la tenue mécanique et la protection interne des composants, tout en offrant un encombrement maîtrisé pour un montage en surface rapide et des inspections visuelles faciles.

Comment fonctionne la sortie 4–20 mA en exploitation ?

La sortie 4–20 mA fournit un signal analogique proportionnel au niveau de gaz détecté. 4 mA représente l’échelle basse, 20 mA l’échelle haute. La centrale Smartline ou un automate lit cette valeur, applique des seuils et déclenche les alarmes. Cette norme industrielle est insensible aux pertes sur de longues distances, simplifie le diagnostic, et s’intègre facilement aux systèmes de supervision existants.

Quelle maintenance prévoir sur un capteur catalytique H2 ?

Planifiez des vérifications périodiques et des étalonnages à l’aide de gaz étalon, selon les procédures de votre site. Contrôlez l’état des filtres, du boîtier et des connexions 4–20 mA. Nettoyez les zones d’implantation pour limiter poussières et dépôts. La robustesse IP55 et le boîtier métal du ING704C-2-42 réduisent la fréquence d’intervention, mais une maintenance préventive garantit la fiabilité des mesures sur la durée.

Le détecteur convient-il aux salles batteries et zones industrielles légères ?

Oui. Le ING704C-2-42 est particulièrement adapté aux salles batteries, ateliers, laboratoires et espaces techniques où des émissions d’hydrogène peuvent survenir. Son boîtier métal IP55, son montage en surface, sa sortie 4–20 mA et ses alimentations 12/24 Vdc facilitent une intégration fiable. En respectant les bonnes pratiques d’implantation et de calibration, il offre une sécurité accrue et une surveillance continue des risques H2.
