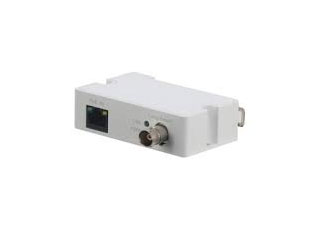

LR1002-1ET Extendeur Ethernet sur coaxial RJ45/BNC 1000m PoE

LR1002-1ET Extendeur Ethernet sur coaxial RJ45/BNC 1000m PoE : réutilisez vos câbles RG59 et alimentez vos caméras sans tirage neuf

Boostez vos installations IP en conservant vos câbles coax RG59 existants grâce au LR1002-1ET Extendeur Ethernet sur coaxial RJ45/BNC 1000m PoE. Cet extendeur/transmetteur Dahua offre jusqu’à 400 m à 100 Mb/s et 1000 m à 10 Mb/s, tout en transportant l’alimentation PoE/PoE+. Plug-and-play, il s’associe simplement avec le LR1002 ou le LR1002-1EC pour former un lien Ethernet/PoE sur coax stable et économique. Compatible IEEE 802.3af/at, ePoE et PoE passif 48 V (support 53 V possible), il assure des performances fiables avec une consommation inférieure à 2 W.

Économies immédiates : réutilisez le coax RG59

Le LR1002-1ET permet de transformer un câble coaxial RG59 existant en liaison réseau IP avec PoE, supprimant les coûts de tirage de nouveaux câbles Ethernet. Vous obtenez jusqu’à 400 m à 100 Mb/s et 1000 m à 10 Mb/s, suffisants pour la majorité des caméras IP et périphériques IoT. Idéal en rénovation de vidéosurveillance analogique vers IP, il minimise les interruptions de service et accélère les déploiements multi-sites, tout en maximisant votre budget projet.

PoE/PoE+ sur longue distance, avec budgets clairs

Transportez données et alimentation via un seul coax grâce aux normes IEEE 802.3af/at, ePoE et au PoE passif 48 V (support possible 53 V). Selon la distance et la tension, vous conservez une puissance utile pour vos caméras: jusqu’à 25,5 W à 100 m en 53 V, 16 W à 400 m, et encore 6 W à 1000 m. En 48 V, comptez par exemple 21 W à 100 m, 11 W à 300 m, 9 W à 400 m et 4 W à 1000 m.

Installation plug-and-play, compatibilité étendue

Le LR1002-1ET est un module transmetteur compact et simple à déployer. Branchez-lui un BNC côté coax et un RJ45 côté réseau, et associez-le au LR1002 ou au LR1002-1EC pour former une paire complète. Il gère automatiquement MDI/MDIX, fonctionne en 10/100 Mb/s, et supporte jusqu’à 800 m sur câble Ethernet CAT5e/CAT6 selon conditions. Zéro configuration complexe: vous gagnez du temps et réduisez les risques d’erreur sur site.

Fiabilité robuste en environnements exigeants

Conçu pour durer, le LR1002-1ET offre des protections contre la foudre de 4 kV en mode commun et 2 kV en mode différentiel. Il opère de -30 °C à 65 °C avec une humidité de 5 % à 95 %, pour une disponibilité maximale en intérieur comme en extérieur abrité. Sa consommation inférieure à 2 W, son format compact (79 × 52 × 23 mm) et son poids léger (61 g) simplifient l’intégration dans tout coffret technique.

Description technique du LR1002-1ET

Le LR1002-1ET est un extendeur Ethernet sur coaxial (transmetteur) Dahua, conçu pour faire passer réseau et alimentation PoE/PoE+ sur un câble RG59 existant via un connecteur BNC femelle. Il dispose de 1 × RJ45 10/100 Mb/s (10/100Base-T) et prend en charge IEEE 802.3, IEEE 802.3u, IEEE 802.3x avec auto MDI/MDIX. Il supporte les débits 10 et 100 Mb/s et fonctionne en plug-and-play, sans configuration logicielle.

Sur coax RG59, il atteint 400 m à 100 Mb/s et jusqu’à 1000 m à 10 Mb/s. Sur câble Ethernet CAT5e/CAT6, la transmission peut aller jusqu’à 800 m selon conditions. L’alimentation PoE prend en charge IEEE 802.3af/at, ePoE et PoE passif 48 V (paires 1, 2+ ; 3, 6 retour), avec support possible 53 V. Sa consommation est inférieure à 2 W. Protections foudre: mode commun 4 kV, différentiel 2 kV. Température: -30 °C à 65 °C. Humidité: 5 % à 95 %. Dimensions: 79 × 52 × 23 mm. Poids: 61 g.

Autres informations importantes

• Extendeur Ethernet/PoE Dahua RJ45/BNC pour réutiliser vos câbles coax RG59. Plug-and-play, module transmetteur compact.
• À associer avec LR1002 ou LR1002-1EC pour constituer le lien complet Ethernet sur coax.
• Distances sur coax RG59: 400 m à 100 Mb/s ; 1000 m à 10 Mb/s.
• Distances sur Ethernet (CAT5e/CAT6): jusqu’à 800 m (selon conditions et qualité du câble).
• Puissances transmissibles via coax (exemples, RG59) en 48 V: 100 m → 21 W ; 200 m → 15 W ; 300 m → 11 W ; 400 m → 9 W ; 500 m → 7 W ; 800 m → 5 W ; 1000 m → 4 W.
• Puissances transmissibles via coax (exemples, RG59) en 53 V: 100 m → 25.5 W ; 200 m → 24 W ; 300 m → 19 W ; 400 m → 16 W ; 500 m → 13 W ; 800 m → 8 W ; 1000 m → 6 W.
• Normes: IEEE 802.3/802.3u/802.3x ; MDI/MDIX. Débits: 10/100 Mb/s.
• PoE: IEEE 802.3af/at, ePoE, PoE passif 48 V (paires 1, 2+ ; 3, 6 retour), support possible 53 V.
• Consommation: < 2 W. Protections foudre: 4 kV (mode commun), 2 kV (mode différentiel).
• Environnement: -30 °C à 65 °C ; 5 % à 95 % HR. Dimensions: 79 × 52 × 23 mm. Poids: 61 g.

FAQ

Avec quels modules le LR1002-1ET doit-il être associé pour fonctionner sur coaxial ?

Le LR1002-1ET est le module transmetteur côté caméra ou côté périphérique. Pour constituer la liaison Ethernet/PoE complète sur coax, il s’associe avec un module complémentaire Dahua, comme le LR1002 ou le LR1002-1EC. Cette paire établit le pont réseau entre votre switch/PoE injector et l’équipement IP distant via le câble RG59 existant, sans configuration particulière.

Quelles distances et quels débits puis-je atteindre avec un câble RG59 ?

Sur coax RG59, vous pouvez atteindre jusqu’à 400 mètres à 100 Mb/s, ce qui convient à la plupart des caméras IP. Pour des portées extrêmes, le LR1002-1ET permet jusqu’à 1000 mètres à 10 Mb/s. Le choix du débit dépendra de vos besoins et de la longueur réelle. Pour des flux vidéo élevés, privilégiez 100 Mb/s lorsque la distance le permet.

Le LR1002-1ET transporte-t-il l’alimentation PoE/PoE+ et avec quels budgets ?

Oui, il supporte IEEE 802.3af (PoE) et IEEE 802.3at (PoE+), ainsi que l’ePoE et le PoE passif 48 V (support 53 V possible). En 48 V, comptez environ 21 W à 100 m, 11 W à 300 m, 9 W à 400 m et 4 W à 1000 m. En 53 V, vous pouvez atteindre 25,5 W à 100 m, 16 W à 400 m et environ 6 W à 1000 m.

Puis-je l’utiliser sur câble Ethernet CAT5e/CAT6 au lieu du coaxial ?

Oui, outre le fonctionnement sur coax RG59 via BNC, le LR1002-1ET peut transmettre sur câble Ethernet CAT5e/CAT6 jusqu’à 800 m, selon les conditions et la qualité du câble. Cela peut être utile pour prolonger un segment réseau existant au-delà des 100 mètres classiques, tout en conservant la simplicité plug-and-play et la compatibilité PoE/PoE+.

Quelles normes réseau et fonctions d’auto-négociation sont prises en charge ?

Le LR1002-1ET prend en charge les normes IEEE 802.3, IEEE 802.3u et IEEE 802.3x, avec gestion automatique MDI/MDIX pour éviter les câbles croisés. Les débits 10 Mb/s et 100 Mb/s sont supportés via son port RJ45 10/100Base-T. Cette compatibilité large garantit une intégration fluide avec la majorité des switchs, injecteurs PoE et caméras IP du marché.

Quelle est la robustesse face aux surtensions et aux environnements difficiles ?

Le produit intègre des protections contre la foudre de 4 kV en mode commun et 2 kV en mode différentiel, ce qui améliore la résilience en extérieur abrité ou en sites industriels. Il fonctionne de -30 °C à 65 °C et tolère une humidité de 5 % à 95 %. Ces caractéristiques assurent une disponibilité élevée même dans des conditions climatiques ou électriques exigeantes.

Quelle est la consommation électrique du LR1002-1ET et son impact sur mon alimentation ?

La consommation du LR1002-1ET est inférieure à 2 W, ce qui minimise la charge sur votre alimentation PoE ou votre injecteur. Grâce à ce faible besoin propre, davantage de puissance reste disponible pour l’équipement terminal (caméra, interphone, capteur IP), tout en limitant l’échauffement et en améliorant la fiabilité globale du lien prolongé sur coax.

Quel est le type d’appareil et quels ports physiques sont disponibles ?

Il s’agit d’un extendeur Ethernet sur coaxial (transmetteur). Il embarque 1 × port RJ45 10/100 Mb/s (10/100Base-T) pour le réseau IP et 1 × connecteur BNC femelle pour le câble coaxial RG59. Cette combinaison permet de convertir facilement un ancien câble coax en support Ethernet/PoE, tout en maintenant des performances adaptées aux besoins de la vidéosurveillance IP.

Quelles sont les dimensions, le poids et les contraintes d’installation ?

Le LR1002-1ET est compact et léger: 79 mm × 52 mm × 23 mm pour 61 g. Son format facilite l’intégration dans un boîtier technique, un coffret en pied de mât ou un local technique exigu. Respectez la plage de température (-30 °C à 65 °C) et d’humidité (5 % à 95 %) pour garantir des performances optimales et une longue durée de vie.

Le LR1002-1ET convient-il aux migrations d’analogique vers IP sans travaux lourds ?

Absolument. Son atout majeur est la réutilisation du coax RG59 existant pour transporter Ethernet et PoE, évitant les travaux de câblage coûteux. Avec 400 m à 100 Mb/s et 1000 m à 10 Mb/s, il couvre la majorité des sites. Associé au LR1002 ou LR1002-1EC, il propose une solution plug-and-play fiable pour moderniser rapidement votre parc de caméras vers IP.
