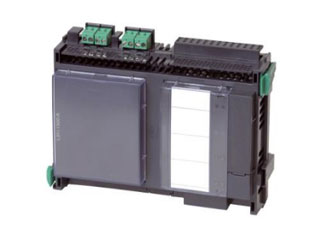

LSN 1500 A – Module de bus LSN 1 500 mA, 254 éléments

LSN 1500 A – Module de bus LSN 1 500 mA, 254 éléments : gagnez en capacité, distance et fiabilité

Le Bosch LSN 1500 A est le module de bus idéal pour étendre vos boucles tout en garantissant puissance et stabilité. Il connecte jusqu’à 254 éléments LSN improved (ou 127 éléments LSN classic) avec une longueur de ligne maximale de 3 000 m. Son courant de ligne jusqu’à 1 500 mA en alarme et ses sorties LSN et AUX dédiées assurent une distribution énergétique sûre. Robuste (ABS UL94 V-0), il intègre 2 LED (alarme/défaut) et un bouton test pour une maintenance rapide et efficace.

Capacité maximale et évolutivité

Augmentez la taille de vos installations sans compromis. Le LSN 1500 A supporte jusqu’à 254 éléments LSN improved ou 127 éléments LSN classic, avec une longueur de ligne de 3 000 m. Cette amplitude permet de couvrir de vastes sites en minimisant les coûts d’infrastructure. Sa gestion de courant jusqu’à 1 500 mA en alarme assure la disponibilité des périphériques, même en conditions exigeantes, garantissant une montée en charge fluide et une planification d’extensions sereine pour vos systèmes de sécurité incendie et de supervision.

Alimentation stable et sorties dédiées

Conçu pour la continuité de service, le LSN 1500 A fonctionne entre 20 et 30 V DC, avec une sortie LSN régulée à 30 ±0, 85 V DC et une sortie auxiliaire (AUX) à 28 ±1, 0 V DC. Son courant de ligne typique en veille est de 750 mA et monte à 1 500 mA en alarme. Cette architecture énergétique offre une marge confortable pour alimenter capteurs et modules, tout en maintenant une tension stable, gage de communications fiables et de performances constantes dans toutes les conditions d’exploitation.

Installation et maintenance simplifiées

L’intégration est rapide grâce au montage sur porte‑module (2 emplacements requis) et aux dimensions contenues de 127 × 190 × 60 mm pour environ 440 g. Deux LED en façade (rouge = alarme, jaune = défaut) et un bouton de test LED offrent un diagnostic instantané, réduisant les temps d’intervention. La consommation nominale de 260 mA à 24 V et la consommation maximale totale de 4 010 mA facilitent le dimensionnement de l’alimentation. Résultat : une mise en service rapide, une maintenance efficace et des coûts d’exploitation maîtrisés.

Robustesse et conformité environnementale

Conçu pour durer, le boîtier en plastique ABS (UL94 V-0) offre une excellente résistance au feu, tandis que le degré de protection IP30 (IEC 60529) convient aux environnements intérieurs. Le LSN 1500 A fonctionne de −5 à 50 °C, se stocke de −20 à 60 °C et tolère une humidité relative de 0 à 95 % sans condensation. Ces marges garantissent une fiabilité élevée sur une large plage d’environnements, y compris des locaux techniques exigeants où stabilité et sécurité sont indispensables.

Description technique du LSN 1500 A

Le LSN 1500 A est un module de bus Bosch conçu pour connecter une boucle LSN avec jusqu’à 254 éléments LSN improved, tout en assurant un courant de ligne élevé en alarme (1 500 mA) et un courant typique en veille de 750 mA. Pour les installations existantes, il gère jusqu’à 127 éléments LSN classic avec un courant maximum de 300 mA, offrant une migration fluide et une interopérabilité maîtrisée. Sa longueur de ligne maximale de 3 000 m permet une couverture étendue.

Alimenté en 20 – 30 V DC, il fournit une sortie LSN stabilisée à 30 ±0, 85 V DC et une sortie auxiliaire à 28 ±1, 0 V DC. La consommation nominale du module est de 260 mA à 24 V, pour une consommation maximale totale de 4 010 mA à 24 V selon la charge. Le boîtier ABS (UL94 V-0), IP30, intègre 2 LED (alarme/défaut) et un bouton de test, pour un contrôle visuel immédiat et une maintenance simplifiée.

Autres informations importantes

• Type de produit : Module de bus LSN
• Modèle visé par l’EAN : LSN 1500 A
• Nombre maximal d’éléments LSN (améliorés) : 254 unités
• Nombre maximal d’éléments LSN (classiques) : 127 unités
• Courant de ligne maximum (alarme) : 1500 mA
• Courant de ligne en veille (typique) : 750 mA
• Courant admissible pour LSN classique (max) : 300 mA
• Longueur de ligne maximale : 3000 m
• Tension d’entrée : 20 – 30 V DC
• Tension de sortie LSN : 30 ±0, 85 V DC
• Tension auxiliaire (AUX) : 28 ±1, 0 V DC
• Consommation maximale totale (à 24 V) : 4010 mA
• Consommation nominale du module (à 24 V) : 260 mA
• Indication visuelle et commande : 2 LED (rouge = alarme, jaune = défaut) et 1 bouton de test LED
• Matériau du boîtier : Plastique ABS (UL94 V-0)
• Couleur du boîtier : Gris anthracite (RAL 7016)
• Degré de protection : IP30 (selon IEC 60529)
• Température de fonctionnement : -5 – 50 °C
• Température de stockage : -20 – 60 °C
• Humidité relative de fonctionnement : 0 – 95 % (sans condensation)
• Dimensions (Hauteur × Largeur × Profondeur) : 127 × 190 × 60 mm
• Poids : ≈ 440 g
• Nombre d’emplacements requis sur porte-module : 2 emplacements (montage sur porte-module spécifique)

FAQ — LSN 1500 A – Module de bus LSN 1 500 mA, 254 éléments

Quelle est la capacité maximale prise en charge par le LSN 1500 A ?

Le LSN 1500 A prend en charge jusqu’à 254 éléments LSN improved sur une boucle unique, avec un courant de ligne pouvant atteindre 1 500 mA en alarme. Pour les installations en LSN classic, il accepte jusqu’à 127 éléments, avec un courant maximum de 300 mA. La longueur de ligne peut atteindre 3 000 m, ce qui facilite les déploiements sur de grands sites tout en conservant des performances stables et une gestion énergétique maîtrisée.

Quelles sont les exigences d’alimentation du module ?

Le module fonctionne avec une alimentation continue comprise entre 20 et 30 V DC. Il délivre une sortie LSN régulée à 30 ±0, 85 V DC ainsi qu’une sortie auxiliaire (AUX) à 28 ±1, 0 V DC pour les périphériques. La consommation nominale du module est de 260 mA à 24 V, tandis que la consommation maximale totale à 24 V peut atteindre 4 010 mA selon la charge connectée. Cette marge facilite le dimensionnement des alimentations et batteries.

Quelle est la longueur de ligne maximale et quel est l’impact sur l’installation ?

La longueur de ligne maximale est de 3 000 m, ce qui permet de couvrir de grands bâtiments avec une seule boucle LSN. Cette portée réduit les besoins en armoires supplémentaires et en infrastructures. En pratique, il convient de respecter les limitations de courant (1 500 mA en alarme pour LSN improved et 300 mA pour LSN classic) et d’optimiser la répartition des éléments pour garantir la stabilité des communications et de l’alimentation sur toute la ligne.

Le LSN 1500 A est-il compatible avec les dispositifs LSN classic ?

Oui. Le LSN 1500 A est compatible avec les dispositifs LSN classic, dans la limite de 127 éléments et d’un courant de ligne maximal de 300 mA. Il prend également en charge 254 éléments LSN improved avec un courant supérieur. Cette double compatibilité facilite la migration progressive des installations existantes vers LSN improved, en combinant performance, évolutivité et maintien des équipements déjà en place lorsque cela est nécessaire.

Comment se fait le diagnostic des états alarme et défaut ?

Le module dispose de deux LED frontales pour un diagnostic immédiat : une LED rouge indique l’état d’alarme et une LED jaune signale un défaut. Un bouton de test LED est intégré pour vérifier rapidement le fonctionnement des indicateurs. Cette interface simple et visible facilite les opérations de maintenance et réduit les temps d’intervention, permettant aux techniciens de confirmer les états systèmes sans outils supplémentaires ni logiciels spécifiques durant les contrôles périodiques.

Quelles sont les conditions environnementales supportées ?

Conçu pour des environnements intérieurs, le LSN 1500 A est certifié IP30 (IEC 60529). Il fonctionne entre −5 et 50 °C et se stocke entre −20 et 60 °C. Il supporte une humidité relative de 0 à 95 % sans condensation. Le boîtier en ABS (UL94 V-0) offre une excellente tenue au feu. Ces caractéristiques garantissent une fiabilité élevée dans les locaux techniques, bureaux et sites tertiaires où la stabilité et la sécurité sont essentielles.

Quelles sont les dimensions, le poids et les contraintes de montage ?

Le module mesure 127 × 190 × 60 mm pour un poids d’environ 440 g. Il nécessite 2 emplacements sur une porte‑module spécifique, ce qui assure une fixation sûre et un câblage ergonomique. Ce format compact facilite l’intégration dans les armoires existantes. Veillez à respecter les espacements, la ventilation et les prescriptions du fabricant afin d’assurer une dissipation thermique correcte et des performances optimales dans la durée.

Quel est l’intérêt des sorties LSN et AUX dédiées ?

La sortie LSN à 30 ±0, 85 V DC est optimisée pour l’alimentation et la communication avec les éléments de la boucle. La sortie AUX à 28 ±1, 0 V DC fournit une tension stable pour des périphériques auxiliaires compatibles. Séparer ces deux circuits améliore la qualité de service, réduit les interférences et simplifie le dimensionnement énergétique, tout en maintenant une réserve de courant dédiée à l’alarme et aux charges prioritaires du système.

Comment dimensionner la consommation électrique de l’installation ?

Commencez par la consommation nominale du module (260 mA à 24 V), ajoutez les charges de la boucle en condition de veille et d’alarme, en respectant les limites de courant (1 500 mA en alarme pour LSN improved, 300 mA pour LSN classic). La consommation maximale totale peut atteindre 4 010 mA à 24 V selon la configuration. Prévoyez une marge pour la sécurité, l’expansion future et l’autonomie sur batterie selon vos exigences.

Quels matériaux et quel niveau de protection offre le boîtier ?

Le boîtier est en plastique ABS classé UL94 V-0, reconnu pour sa résistance au feu et sa robustesse en usage professionnel. Le degré de protection IP30 convient aux environnements intérieurs non exposés aux poussières fines ou projections d’eau. La couleur gris anthracite (RAL 7016) facilite l’intégration visuelle dans les armoires techniques. L’ensemble assure durabilité, sécurité et conformité avec les attentes d’exploitation en milieu tertiaire et industriel léger.
