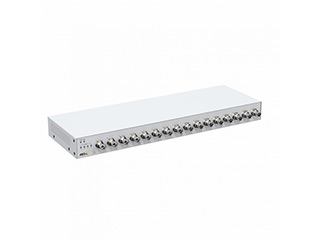

M7116 encodeur vidéo réseau 16 canaux H.264/H.265 PTZ RS-485

M7116 encodeur vidéo réseau 16 canaux H.264/H.265 PTZ RS-485 — migrez vos caméras analogiques vers l’IP, sans compromis

Accélérez la modernisation de votre vidéosurveillance avec l’Axis M7116 encodeur vidéo réseau 16 canaux (réf. 02036-002). Convertissez 16 flux analogiques en IP jusqu’à 30 ips par canal, en PAL 720 x 576 ou NTSC 720 x 480, avec H.265/HEVC pour une bande passante optimisée. Pilotez vos dômes via RS-422/485, enregistrez sur carte microSD/SDHC/SDXC, et alimentez par PoE+. Montable en rack, économe (26 W), compatible IPv4/IPv6 et durci, le M7116 offre une migration fluide, sécurisée et durable.

Migration IP instantanée sur 16 canaux

Le M7116 accepte 16 entrées vidéo BNC et encode chaque canal jusqu’à 30 images par seconde, en NTSC ou PAL. Vous conservez votre câblage coaxial tout en profitant d’une gestion IP centralisée. La résolution maximale par canal atteint 720 x 576 (PAL) ou 720 x 480 (NTSC), garantissant une restitution fidèle des détails. Idéal pour standardiser rapidement des parcs hétérogènes, sans remplacer vos caméras analogiques.

Efficacité H.265/HEVC pour réduire coûts et stockage

Grâce aux formats MPEG-4, H.264, H.265/HEVC et AVC, l’encodeur compresse efficacement sans sacrifier la qualité. H.265 réduit significativement la bande passante et l’espace de stockage, tout en maintenant 30 ips sur tous les canaux. Les résolutions supportées (176×120/176×144, 720×480, 720×576) permettent d’ajuster le débit selon vos scénarios, des vues globales aux détails critiques, pour optimiser TCO et performances.

Contrôle PTZ fluide en RS-422/485

La compatibilité RS-422/485 assure un pilotage PTZ précis des dômes analogiques existants: presets, patrouilles et suivi sont gérés avec une latence minimale. L’intégration simplifie l’exploitation multi-sites et pérennise vos investissements PTZ. Associée aux protocoles réseau temps réel (RTSP/RTP/RTCP, IGMP, QoS), la commande est stable même sur des réseaux complexes, pour une expérience opérateur optimale.

Installation propre, rack 1U, PoE+ et faible consommation

Montable en rack, l’Axis M7116 (440 x 145 x 44 mm, 2,05 kg) s’intègre facilement en baie. Son port 10/100/1000Base-T (PoE+) simplifie l’alimentation et le câblage, pour une consommation totale de seulement 26 W. Conçu pour durer, il fonctionne de 0 à 50 °C avec une humidité de 10 à 85% (sans condensation), et bénéficie d’une conformité électromagnétique et de sécurité étendue.

Stockage local sur microSD pour résilience

L’emplacement microSD/SDHC/SDXC autorise l’enregistrement en périphérie en cas de coupure réseau ou pour des scénarios d’optimisation de bande passante. Avec 1 Go de RAM et 512 Mo de mémoire flash, l’encodeur gère efficacement les tâches d’encodage, de buffering et de reprise, garantissant la continuité d’enregistrement et une meilleure exploitation des preuves vidéo.

Réseau sécurisé et interopérable IPv4/IPv6

Prise en charge complète des protocoles modernes: HTTPS, TLS, SRTP, SSH, SSL, 802.1x pour l’authentification, ainsi que RTSP/RTP/RTCP, IGMP, QoS, UPnP, Bonjour, SNMP v1/v2c/v3. L’Axis M7116 est prêt pour les architectures multi-vendeurs et les environnements exigeants, avec compatibilité IPv4/IPv6 et conformité NIST/USGv6 pour une cybersécurité renforcée et une administration à l’échelle.

Description technique

L’Axis encodeur vidéo réseau 16 canaux M7116 (02036-002) convertit vos flux analogiques en IP avec une qualité constante: 30 ips par canal, résolutions 176×120 (NTSC), 176×144 (PAL), 720×480 (NTSC) et 720×576 (PAL). Il supporte les formats MPEG-4, H.264, H.265/HEVC et AVC, afin d’optimiser bande passante et stockage. Le contrôle PTZ s’effectue via RS-422/485 et la connectivité réseau via 10/100/1000Base-T (PoE+).

Montable en rack (440 x 145 x 44 mm) et pesant 2,05 kg, il consomme 26 W seulement. Il intègre 1 Go de RAM, 512 Mo de mémoire flash et un emplacement microSD/SDHC/SDXC pour l’enregistrement local. Certifié pour fonctionner de 0 à 50 °C et 10 à 85% d’humidité (sans condensation), il prend en charge un ensemble étendu de protocoles réseau et de normes de conformité pour une intégration sécurisée et pérenne.

Autres informations importantes

• Type de dispositif: Serveur vidéo montable en rack.
• Nombre de canaux vidéo: 16.
• Systèmes TV pris en charge: NTSC/PAL.
• Résolutions d’image: 176×120 (NTSC), 720×480 (NTSC), 720×576 (PAL), 176×144 (PAL). Max. Résolution PAL 720 x 576 par canal.
• Formats de compression: MPEG-4, H.264, H.265, HEVC, AVC.
• Taux de trame: 30 images par seconde sur tous les canaux.
• Mémoire vive (RAM): 1 Go.
• Mémoire flash: 512 Mo.
• Emplacement pour carte mémoire: microSD/SDHC/SDXC.
• Ports d’entrée vidéo: 16 x BNC.
• Interface de contrôle PTZ: RS-422/485.
• Port réseau: 10/100/1000Base-T (PoE+).
• Consommation électrique: 26 W.
• Dimensions (L x P x H): 440 mm x 145 mm x 44 mm.
• Poids: 2,05 kg.
• Température de fonctionnement: 0 à 50 °C.
• Humidité de fonctionnement: 10 à 85% (sans condensation).
• Protocoles réseau pris en charge: DDNS, DHCP, DNS, FTP, HTTP, NTP, SMTP, TCP/IP, UDP/IP, ARP, ICMP, SNMP v1/v2c/v3, SOCKS, RTSP, RTP, HTTPS, UPnP, TLS, IPv4, IPv6, Bonjour, RTCP, SMB, IGMP, SSH, SSL, QoS, CIFS, SRTP, SFTP, USGv6.
• Standards de conformité: EN 61000-3-2, EN 61000-3-3, EN55024, EN 61000-6-1, ICES-003 Classe A, EN 61000-6-2, IEC 60068-2-27, IEC 60068-2-6, FCC Partie 15 B Classe A, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, IEC 60068-2-78, KC, IP30, VCCI Classe A, RCM, NIST, KN35, AS/NZS CISPR 32 Classe A, KN32 Classe A, EN 62368-1, IEC 62368-1, EN 55032 Classe A, IEEE 802.3af, IEEE 802.3at, IEEE 802.1x, NIST SP500-267.
• Référence produit: 02036-002.
• Marque / désignation: Axis encodeur vidéo réseau 16 canaux.

FAQ

Qu’est-ce que le M7116 encodeur vidéo réseau 16 canaux H.264/H.265 PTZ RS-485 ?

Il s’agit d’un serveur vidéo montable en rack qui convertit jusqu’à 16 flux analogiques (entrées BNC) en flux IP. Il encode en H.265/HEVC, H.264, MPEG-4 et AVC, jusqu’à 30 ips par canal. Il gère NTSC/PAL, offre un contrôle PTZ via RS-422/485, un port réseau 10/100/1000Base-T (PoE+), ainsi qu’un emplacement microSD/SDHC/SDXC pour un enregistrement local résilient.

Quelles résolutions et quels taux d’images sont pris en charge ?

Par canal, l’Axis M7116 atteint jusqu’à 720 x 576 en PAL et 720 x 480 en NTSC. Il supporte aussi 176×120 (NTSC) et 176×144 (PAL) pour les scénarios à faible débit. Le taux de trame est de 30 images par seconde sur tous les canaux simultanément, garantissant une fluidité optimale pour la surveillance en direct et l’analyse post-événement.

Quels formats de compression vidéo sont disponibles ?

L’encodeur prend en charge MPEG-4, H.264, H.265/HEVC et AVC. Cette polyvalence permet d’adapter la qualité d’image et la consommation de bande passante selon vos contraintes. H.265/HEVC offre les meilleurs gains de débit et de stockage, tandis que H.264 et MPEG-4 assurent une compatibilité étendue avec des VMS et équipements existants.

Comment se fait la connexion et l’alimentation réseau ?

Le M7116 dispose d’un port 10/100/1000Base-T compatible PoE+, simplifiant l’installation et réduisant le câblage. La consommation électrique totale est de 26 W. Il s’intègre aisément aux réseaux IPv4 et IPv6, avec prise en charge d’HTTPS, TLS, SRTP, SSH, SSL, UPnP, Bonjour, IGMP et QoS pour une diffusion efficace et sécurisée.

Le contrôle PTZ des caméras analogiques est-il pris en charge ?

Oui. L’interface RS-422/485 permet de piloter les dômes PTZ analogiques existants: presets, patrouilles, zoom/panoramique/inclinaison. Couplé aux protocoles temps réel (RTSP/RTP/RTCP) et aux fonctions QoS/IGMP, le contrôle est fluide, même sur des réseaux multi-sites. Vous prolongez la durée de vie de vos PTZ tout en passant à une gestion vidéo IP.

Quelles sont les capacités mémoire et de stockage ?

L’appareil intègre 1 Go de RAM et 512 Mo de mémoire flash. Il offre un emplacement pour carte microSD/SDHC/SDXC afin de stocker localement des séquences, utile en cas de perte de connexion avec le VMS. Cette résilience améliore la continuité d’enregistrement et la disponibilité des preuves, même en environnement réseau contraint.

Quelles sont les dimensions, le poids et les conditions de fonctionnement ?

Le châssis montable en rack mesure 440 mm x 145 mm x 44 mm et pèse 2,05 kg. Il fonctionne de 0 à 50 °C, avec une humidité de 10 à 85% (sans condensation). Ces caractéristiques assurent une intégration sûre en baie, dans des salles techniques climatisées ou des locaux informatiques, avec une fiabilité opérationnelle élevée.

Quels protocoles réseau sont supportés pour l’intégration et la sécurité ?

Support étendu: DDNS, DHCP, DNS, FTP, HTTP, NTP, SMTP, TCP/IP, UDP/IP, ARP, ICMP, SNMP v1/v2c/v3, SOCKS, RTSP, RTP, HTTPS, UPnP, TLS, IPv4, IPv6, Bonjour, RTCP, SMB, IGMP, SSH, SSL, QoS, CIFS, SRTP, SFTP et USGv6. Ces protocoles facilitent l’administration, la supervision, le chiffrement des flux et l’interopérabilité avec les VMS modernes.

De quelles certifications et conformités bénéficie-t-il ?

Le M7116 répond aux normes: EN 61000-3-2, EN 61000-3-3, EN55024, EN 61000-6-1, ICES-003 Classe A, EN 61000-6-2, IEC 60068-2-27, IEC 60068-2-6, FCC Partie 15 B Classe A, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, IEC 60068-2-78, KC, IP30, VCCI Classe A, RCM, NIST, KN35, AS/NZS CISPR 32 Classe A, KN32 Classe A, EN 62368-1, IEC 62368-1, EN 55032 Classe A, IEEE 802.3af, IEEE 802.3at, IEEE 802.1x, NIST SP500-267.

Le produit est-il adapté à une installation en rack et quels sont ses atouts d’exploitation ?

Oui, c’est un serveur vidéo montable en rack. Son format 1U optimise l’espace, le PoE+ simplifie l’alimentation, et la consommation de 26 W limite les coûts d’exploitation. Compatible NTSC/PAL, IPv4/IPv6 et SNMP v1/v2c/v3, il s’intègre facilement à vos VMS et outils de supervision, tout en offrant un stockage microSD local pour la résilience.

Quelle est la référence commerciale et la désignation du modèle ?

Le modèle présenté est l’Axis M7116 encodeur vidéo réseau 16 canaux, référence 02036-002. Il combine 16 entrées vidéo BNC, encodage H.265/HEVC, contrôle PTZ RS-422/485, port réseau 10/100/1000Base-T (PoE+), 1 Go de RAM, 512 Mo de mémoire flash et un emplacement microSD/SDHC/SDXC, avec un fonctionnement de 0 à 50 °C et conformité étendue.
