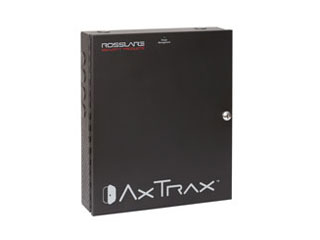

ME-1015-E Boîtier alimentation 2×13,8V 2A UPS contrôle d’accès

ME-1015-E Boîtier alimentation 2×13,8V 2A UPS contrôle d’accès — la continuité qui sécurise vos accès

Assurez la stabilité de vos systèmes de sécurité avec le ME-1015-E de Rosslare. Ce boîtier métallique combine alimentation fiable, UPS intégré et sorties isolées dédiées au contrôle d’accès. Conçu pour alimenter simultanément panneaux, lecteurs et serrures, il garantit un basculement automatique en cas de coupure secteur, avec signalisation claire des événements. Grâce à ses protections PTC réarmables, ses LED visibles porte fermée et son câblage secteur verrouillable, vous déployez une solution robuste, sécurisée et simple à maintenir. Le ME-1015-E protège vos portes et vos opérations, 24/7.

Continuité de service UPS intelligente

Le ME-1015-E offre un basculement automatique en mode UPS dès qu’une coupure secteur est détectée. Il gère une batterie plomb-acide 12 V jusqu’à 7 Ah, avec charge automatique à 13,8 V et 300 mA. Il signale clairement les événements d’alimentation et l’état UPS, y compris une alerte batterie faible vers 30 %. Les fusibles réarmables PTC protègent chaque sortie. Résultat : une alimentation résiliente qui maintient vos contrôleurs et serrures actifs, même en conditions dégradées, sans intervention.

Deux sorties isolées dédiées au contrôle d’accès

Avec deux sorties isolées 13,8 V DC à 2 A chacune, le ME-1015-E sépare proprement les charges: canal 1 pour panneaux/lecteurs, canal 2 pour serrures. L’alimentation commutée 15 V/4 A (60 W) garantit une réserve stable, tandis que la configuration 2×13,6 V DC/2 A mentionnée en fiche commerciale s’accorde avec des sorties réglées à 13,8 V en service. Cette séparation réduit les interférences, optimise la fiabilité des lectures et assure une alimentation propre des dispositifs de verrouillage.

Installation et maintenance simplifiées

La prise secteur C13 verrouillable PowerLock et le cordon C13/C14 fourni simplifient et sécurisent le raccordement. Des LED d’état pour chaque sortie sont visibles sans ouvrir la porte, assistées par une barre d’éclairage intégrée (0,3 W, 10 LED, 10 mA). Un contact antisabotage normalement ouvert (se ferme couvercle fermé) et un haut-parleur 0,5 W/8 Ω facilitent supervision et diagnostics. L’accès est verrouillable via un cylindre mini livré avec 2 clés, pour un entretien rapide et sûr.

Boîtier robuste, adapté aux environnements intérieurs

Le boîtier métallique Rosslare assure une excellente protection mécanique. Conçu pour l’intérieur, il opère de 0 °C à 50 °C, 0 à 85 % HR sans condensation. Ses dimensions de référence sont 364 x 264 x 87,4 mm (et 364 x 264 x 97 mm selon variante/anciennette de fiche), pour une masse d’environ 3,4 kg. La serrure à cylindre mini avec 2 clés sécurise l’accès technique. Une conception pensée pour la fiabilité, la sécurité et la longévité dans les installations professionnelles.

ME-1015-E — Description technique

Le ME-1015-E Boîtier alimentation 2×13,8V 2A UPS contrôle d’accès de Rosslare intègre une alimentation commutée 60 W (15 V DC/4 A) alimentée par le secteur 100 à 240 V AC, 1,6 A, 50–60 Hz. Ses deux sorties isolées 13,8 V DC à 2 A chacune sont dédiées: canal 1 pour panneaux/lecteurs et canal 2 pour serrures, chacune protégée par des fusibles réarmables PTC. En cas de coupure, le basculement UPS est automatique, avec détection et signalisation des événements et alerte batterie faible autour de 30 %.

La batterie de secours acceptée est une 12 V plomb-acide jusqu’à 7 Ah, chargée automatiquement à 13,8 V/300 mA. Les indicateurs LED pour chaque sortie sont visibles depuis la porte et une barre d’illumination intégrée (0,3 W, 10 LED/10 mA) facilite la lecture. Un haut-parleur 0,5 W/8 Ω et un contact antisabotage NO (fermé porte close) complètent la supervision. Boîtier métallique intérieur, température 0–50 °C, humidité 0–85 % HR, prise C13 verrouillable PowerLock, cordon C13/C14 fourni.

Autres informations importantes

• Marque/constructeur: Rosslare.
• Configuration commerciale: boîtier métallique avec alim 2x 13,6 V DC/2 A.
• Sorties d’alimentation isolées: deux sorties 13,8 V DC @ 2 A chacune (canal 1: panneau/lecteurs, canal 2: serrures).
• Protection des sorties: fusibles réarmables PTC sur chaque sortie.
• Batterie de secours compatible: 12 V plomb-acide, jusqu’à 7 Ah.
• Chargeur de batterie: tension de charge 13,8 V DC, courant de charge automatique 300 mA.
• Basculage UPS: automatique en cas de coupure secteur, détection et signalisation des événements, alerte batterie faible ≈ 30 %.
• Indicateurs: LED d’état pour chaque sortie visibles depuis la porte et barre lumineuse d’illumination intégrée.
• Consommation de la barre d’éclairage: 0,3 W (10 LED, 10 mA).
• Haut-parleur intégré: 0,5 W, 8 Ω.
• Contact antisabotage: normalement ouvert (se ferme lorsque le couvercle est fermé).
• Température de fonctionnement: 0 °C à 50 °C.
• Humidité de fonctionnement: 0 à 85 % HR (sans condensation).
• Dimensions boîtier (HxLxP): 364 x 264 x 97 mm (réf. commerciale) et 364 x 264 x 87,4 mm (fiche technique).
• Masse: 3,4 kg.
• Type de serrure du boîtier: cylindre mini avec 2 clés.
• Prise secteur et câblage: prise C13 verrouillable (PowerLock), cordon C13/C14 fourni et compatible.
• Usage: intérieur.
• Tension d’alimentation secteur: 100 à 240 V AC, 1,6 A, 50–60 Hz.
• Sortie de l’alimentation commutée: 15 V DC, 4 A (60 W).

FAQ — ME-1015-E Boîtier alimentation 2×13,8V 2A UPS contrôle d’accès

À quoi sert le ME-1015-E dans une installation de contrôle d’accès ?

Le ME-1015-E centralise et sécurise l’alimentation des éléments critiques: panneaux, lecteurs et serrures électromécaniques. Il fournit deux sorties isolées 13,8 V/2 A, une alimentation commutée 60 W et un UPS avec basculement automatique, assurant la continuité lors des coupures. Les protections PTC, la signalisation d’événements et les LED visibles porte fermée simplifient l’exploitation et renforcent la fiabilité globale du système.

Pourquoi voit-on 2×13,6 V DC et 2×13,8 V DC dans la documentation ?

La mention 2x 13,6 V DC/2 A apparaît dans la description commerciale, tandis que la fiche technique précise des sorties isolées réglées à 13,8 V DC/2 A. Les deux valeurs sont proches et cohérentes avec une alimentation stabilisée pour batteries/plombs et charges de contrôle d’accès. En pratique, l’équipement délivre 2 A par canal avec des tolérances compatibles aux normes professionnelles.

Comment fonctionne le basculement UPS et quelles alertes sont disponibles ?

En cas de perte secteur, le ME-1015-E bascule automatiquement en mode UPS. Il alimente les charges via une batterie 12 V plomb-acide (jusqu’à 7 Ah) et signale les événements d’alimentation/UPS. Une alerte batterie faible est déclenchée autour de 30 % d’autonomie restante. Les LED d’état par sortie et la barre d’éclairage facilitent la lecture, réduisant les temps de diagnostic sur site.

Quelle batterie de secours est compatible et comment est-elle chargée ?

Le boîtier accepte une batterie 12 V plomb-acide jusqu’à 7 Ah. Le chargeur intégré applique une tension de 13,8 V DC avec un courant de charge automatique de 300 mA, adapté à la technologie plomb-acide. Cette gestion assure une charge fiable, limite le stress de la batterie et contribue à une autonomie optimisée lors des coupures secteur, sans manipulation complexe.

Puis-je séparer panneaux/lecteurs et serrures sur des sorties distinctes ?

Oui. Le canal 1 est prévu pour les panneaux et lecteurs, tandis que le canal 2 alimente les serrures. Chaque sortie est isolée, délivre 13,8 V DC à 2 A et est protégée par un fusible réarmable PTC. Cette séparation réduit les interférences et les chutes de tension, améliorant la stabilité des communications et la réactivité des dispositifs de verrouillage.

Quelles protections physiques et logicielles sont prévues ?

Chaque sortie bénéficie d’une protection par fusible PTC réarmable. Un contact antisabotage normalement ouvert (qui se ferme lorsque le couvercle est fermé) permet de superviser toute ouverture non autorisée du boîtier. Les LED d’état par sortie, la barre d’illumination intégrée et un haut-parleur 0,5 W/8 Ω facilitent la signalisation des événements d’alimentation et les diagnostics sur site.

Comment se raccorde le secteur et quel câble utiliser ?

Le ME-1015-E se raccorde sur 100 à 240 V AC, 1,6 A, 50–60 Hz via une prise C13 verrouillable (PowerLock). Un cordon C13/C14 est fourni et compatible. Cette interface sécurise la connexion contre les débranchements accidentels. L’alimentation commutée délivre 15 V DC/4 A (60 W), base stable pour les deux sorties 13,8 V/2 A, même en charge soutenue.

Dans quel environnement d’utilisation le boîtier est-il prévu ?

Ce modèle est destiné à un usage intérieur. Il fonctionne de 0 °C à 50 °C, avec une humidité de 0 à 85 % HR sans condensation. Ces plages couvrent la majorité des salles techniques et locaux sécurisés. Le boîtier métallique garantit une bonne protection mécanique et une dissipation thermique adaptée aux contraintes des systèmes de contrôle d’accès modernes.

Quelles sont les dimensions exactes et comment s’explique la différence de profondeur ?

Deux références de profondeur existent dans la documentation: 364 x 264 x 97 mm (description commerciale) et 364 x 264 x 87,4 mm (fiche technique détaillée). Cette différence peut refléter une mise à jour de révision ou une variante. La masse est de 3,4 kg. Dans tous les cas, la serrure à cylindre mini avec 2 clés sécurise l’accès au compartiment.

Comment se fait la supervision locale de l’état d’alimentation ?

Chaque sortie possède une LED d’état visible depuis la porte, ce qui évite d’ouvrir le boîtier pour des vérifications rapides. Une barre lumineuse intégrée (0,3 W, composée de 10 LED consommant 10 mA) éclaire l’intérieur pour faciliter câblage et maintenance. Les événements d’alimentation et d’UPS sont signalés, et un haut-parleur 0,5 W/8 Ω apporte une aide supplémentaire au diagnostic.
