Mx-A-ETP1A-2601-SET Kit convertisseur Ethernet PoE+ 2 fils Tx/Rx

Mx-A-ETP1A-2601-SET Kit convertisseur Ethernet PoE+ 2 fils Tx/Rx : étendez votre réseau IP sans recâbler

Déployez instantanément Ethernet et PoE+ là où il n’y a que deux fils disponibles. Le Mx-A-ETP1A-2601-SET Kit convertisseur Ethernet PoE+ 2 fils Tx/Rx Mobotix transforme une paire torsadée en lien IP 10/100 Mbps avec un débit maximal de 95 Mbps. Il fournit données jusqu’à 600 m et alimentation PoE jusqu’à 300 m, avec chiffrement AES 128 bits, LEDs d’état et protection surtension IEC 61000-4-5. Compatible IEEE 1901 et IEEE 802.3af/at, il peut délivrer jusqu’à 60 W en UPoE avec alimentation externe. Compact, robuste et simple à installer, il réduit drastiquement vos coûts de câblage.

Économie de câblage et portée étendue

Réutilisez votre paire de cuivre existante pour transporter simultanément les données et l’alimentation, sans tirer de câble Ethernet. Le Mx-A-ETP1A-2601-SET offre une portée de données jusqu’à 600 m et une portée PoE jusqu’à 300 m (selon la qualité des deux conducteurs). Avec un lien 10/100Base‑T(X) et un débit maximal de 95 Mbps, vous connectez caméras, interphones ou capteurs IP de manière fiable, même dans des bâtiments historiques ou des sites difficiles d’accès.

Alimentation PoE/PoE+/UPoE fiable jusqu’à 60 W

Alimentez vos appareils via IEEE 802.3af (PoE) et IEEE 802.3at (PoE+) nativement. Besoin de plus ? Le kit délivre l’UPoE jusqu’à 60 W avec une alimentation externe 56 V DC / 1,2 A. Le récepteur (Rx) se nourrit via un switch PoE 48–57 V ou via cette alimentation externe recommandée, tandis que l’émetteur (Tx) accepte T‑Linx ou DC 12–57 V. Les LEDs d’état PoE simplifient le diagnostic et garantissent une mise en service sereine.

Sécurité et robustesse industrielles

Protégez vos flux grâce au chiffrement AES 128 bits et assurez la résilience des installations grâce à la protection contre les surtensions conforme IEC 61000‑4‑5 (4 kV/1,2–50 µs, 2 kA/8–20 µs). Le Mx-A-ETP1A-2601-SET fonctionne de -20 à +60 °C et s’intègre dans des espaces exigus grâce à son format compact. Idéal pour les environnements industriels, urbains ou tertiaires, il garantit fiabilité et continuité de service sur le long terme.

Compatibilité et mise en œuvre simplifiées

Basé sur IEEE 1901 pour la transmission sur deux fils, ce kit Tx/Rx est transparent pour les réseaux 10/100 Mbps et les protocoles PoE IEEE 802.3af/at. Les indicateurs pour données, alimentation, liaison de données et PoE accélèrent le déploiement et le dépannage. Le Mx-A-ETP1A-2601-SET s’intègre facilement avec les caméras Mobotix et autres équipements IP, sans configuration complexe et avec une courbe d’apprentissage minimale pour les équipes terrain.

Mx-A-ETP1A-2601-SET : description technique

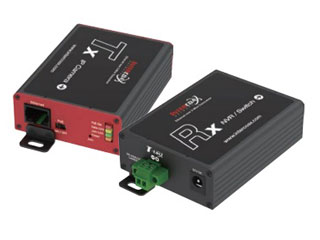

Le Mx-A-ETP1A-2601-SET Kit convertisseur Ethernet PoE+ 2 fils Tx/Rx Mobotix regroupe une unité émettrice (Tx) et une unité réceptrice (Rx) pour créer une liaison Ethernet et PoE sur une simple paire torsadée, selon IEEE 1901. Il prend en charge 10/100 Mbps (10/100Base‑T(X)) avec un débit maximal de 95 Mbps, portant les données jusqu’à 600 m et l’alimentation PoE jusqu’à 300 m, selon la qualité des conducteurs. Le chiffrement AES 128 bits sécurise les transmissions.

Le Tx s’alimente via T‑Linx ou en DC 12–57 V. Le Rx reçoit son énergie depuis un switch PoE (48–57 V DC) ou via une alimentation externe recommandée 56 V DC / 1,2 A (optionnelle), nécessaire pour l’UPoE jusqu’à 60 W. Les LEDs d’état facilitent l’exploitation. Conçu pour -20 à +60 °C, chaque module mesure 80,4 × 61,6 × 24,0 mm et pèse 102 g, avec une protection contre les surtensions conforme IEC 61000‑4‑5.

Mx-A-ETP1A-2601-SET : autres informations importantes

• Type de transmission : Ethernet et alimentation PoE+ via câble deux conducteurs (conforme IEEE 1901).
• Vitesse réseau prise en charge : 10/100 Mbps (10/100Base‑T(X)).
• Débit maximal : 95 Mbps.
• Portée pour les données : jusqu’à 600 m (selon qualité de la liaison deux conducteurs).
• Portée pour l’alimentation PoE : jusqu’à 300 m (selon qualité de la liaison deux conducteurs).
• Chiffrement des données : AES 128 bits.
• Alimentation de l’émetteur (Tx) : T‑Linx ou DC 12–57 V.
• Alimentation du récepteur (Rx) : via switch PoE (DC 48–57 V) ou alimentation externe recommandée 56 V DC / 1.2 A (optionnelle).
• Alimentation fournie aux appareils connectés : IEEE 802.3af (PoE), IEEE 802.3at (PoE+) ; UPoE jusqu’à 60 W (requiert alimentation externe).
• Indicateurs lumineux : LED d’état pour données, alimentation, liaison de données et PoE.
• Protection contre les surtensions : conforme IEC 61000‑4‑5 : 4 kV (1.2/50 µs), 2 kA (8/20 µs).
• Normes et protocoles : IEEE 1901 (transmission sur deux fils), IEEE 802.3af/at (PoE), 10/100Base‑T(X).
• Température de fonctionnement : -20 à +60 °C.
• Dimensions (L × l × H) : 80,4 × 61,6 × 24,0 mm (par unité Tx/Rx).
• Masse (par unité Tx/Rx) : 102 g.
• Configuration matérielle : kit composé d’une unité émettrice (Tx) et d’une unité réceptrice (Rx) pour réalisation d’une liaison Ethernet sur deux conducteurs.

FAQ – Mx-A-ETP1A-2601-SET Kit convertisseur Ethernet PoE+ 2 fils Tx/Rx

À quoi sert le Mx-A-ETP1A-2601-SET et que contient le kit ?

Ce kit Mobotix permet d’acheminer simultanément Ethernet et PoE sur une paire de deux conducteurs existante, évitant de nouveaux tirages de câble. Il comprend une unité émettrice (Tx) et une unité réceptrice (Rx). Ensemble, elles créent un lien IP 10/100 Mbps avec un débit maximal de 95 Mbps, offrant alimentation PoE/PoE+ et, avec alimentation externe, UPoE jusqu’à 60 W, idéal pour caméras et interphones IP.

Quelles distances sont possibles pour les données et l’alimentation ?

La portée de données atteint jusqu’à 600 m selon la qualité des deux conducteurs, tandis que l’alimentation PoE peut être transmise jusqu’à 300 m. Ces performances dépassent largement les limites classiques du cuivre Ethernet. Le lien supporte 10/100 Mbps et reste stable pour la plupart des périphériques IP, grâce à un débit maximal de 95 Mbps optimisé pour la vidéoprotection et l’IoT.

Quel type d’alimentation et de PoE le kit prend-il en charge ?

Le Mx-A-ETP1A-2601-SET fournit IEEE 802.3af (PoE) et IEEE 802.3at (PoE+). Avec une alimentation externe 56 V DC / 1,2 A connectée au Rx, il délivre l’UPoE jusqu’à 60 W pour des terminaux exigeants. Le Rx s’alimente via un switch PoE 48–57 V ou cette alimentation externe, tandis que le Tx accepte T‑Linx ou DC 12–57 V, laissant une grande flexibilité d’architecture.

Le lien est-il sécurisé ? Quel chiffrement est utilisé ?

Oui. Pour protéger vos flux, le kit applique un chiffrement des données en AES 128 bits sur la transmission deux fils. Cette protection renforce la confidentialité des communications réseau, notamment pour la vidéo et les données sensibles. Combinée aux capacités PoE/PoE+ et à la compatibilité IEEE 1901, elle constitue une base fiable pour des applications critiques sur sites industriels et tertiaires.

Quelles protections électriques et conditions environnementales sont prises en charge ?

Le Mx-A-ETP1A-2601-SET offre une protection contre les surtensions conforme IEC 61000‑4‑5 : 4 kV (1,2/50 µs) et 2 kA (8/20 µs). Conçu pour les environnements exigeants, il fonctionne de -20 à +60 °C. Chaque module est compact (80,4 × 61,6 × 24,0 mm) et léger (102 g), ce qui facilite l’intégration dans des coffrets, goulottes ou armoires techniques étroites.

Quelles normes et vitesses réseau le kit supporte-t-il ?

Le kit est conforme IEEE 1901 pour la transmission sur deux fils et gère 10/100Base‑T(X) côté Ethernet. Il fournit PoE selon IEEE 802.3af/at. La vitesse réseau prise en charge est 10/100 Mbps, avec un débit maximal de 95 Mbps sur le lien. C’est une solution transparente pour la plupart des équipements IP 10/100, y compris caméras et capteurs.

À quoi servent les LEDs d’état intégrées ?

Les indicateurs lumineux affichent l’état des données, de l’alimentation, de la liaison de données et du PoE. Ils permettent de vérifier immédiatement si la synchronisation est correcte, si le PoE est fourni et si la liaison deux fils est opérationnelle. Lors du déploiement, ces LEDs aident au diagnostic rapide sans outils supplémentaires, réduisant le temps d’intervention sur site.

Comment réussir l’installation sur deux conducteurs existants ?

Vérifiez la qualité et la continuité de la paire de cuivre : la portée réelle dépend de son état. Connectez le Tx côté réseau local et le Rx côté équipement alimenté, puis choisissez l’alimentation adéquate (PoE du switch ou 56 V externe pour UPoE). Suivez les polarités et serrez correctement les borniers. Les LEDs guident la validation ; aucun paramétrage complexe n’est requis.

Quelle performance pratique puis-je attendre pour la vidéo IP ?

Avec un débit maximal de 95 Mbps et une interface 10/100 Mbps, le kit convient à de nombreuses caméras IP 1080p/4MP selon codecs et bitrates. Pour plusieurs flux, dimensionnez en prenant en compte la distance et la qualité de ligne. La stabilité du lien IEEE 1901 et le PoE+ intégré assurent une alimentation et une bande passante constantes pour des flux critiques.

Dans quels cas l’alimentation externe 56 V / 1,2 A est-elle nécessaire ?

Elle est recommandée lorsque vous devez délivrer une puissance supérieure au PoE+ standard, par exemple pour des terminaux nécessitant jusqu’à 60 W en UPoE, ou lorsque la distance et les pertes de ligne exigent une marge d’alimentation. Branchée côté Rx, elle optimise la stabilité, garantit les budgets PoE élevés et prévient les redémarrages intempestifs des périphériques.

Le Mx-A-ETP1A-2601-SET convient-il à la modernisation de bâtiments existants ?

Oui. Il est idéal pour réutiliser des paires torsadées existantes dans les hôtels, écoles, hôpitaux, parkings ou sites industriels. Sans travaux lourds, vous obtenez un lien 10/100Base‑T(X) avec PoE/PoE+, sécurisé en AES 128 bits et protégé contre les surtensions. Son format compact et sa large plage thermique facilitent la migration rapide vers l’IP, à coûts maîtrisés.
