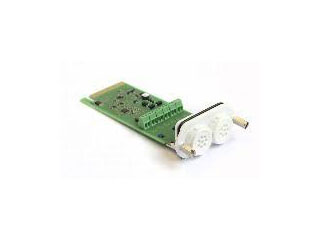

Mx-F-S7A-INT01 Module interface E/S audio pour caméra S74

Mx-F-S7A-INT01 Module interface E/S audio pour caméra S74 : boostez vos flux audio et vos automatismes dès aujourd’hui

Transformez votre caméra Mobotix S74 en un hub audio et automation performant grâce au Mx-F-S7A-INT01. Ce module coulissant natif S74 ajoute 1 E/S numérique pour vos déclenchements d’alarme et 1 E/S audio complète (Line In/Out) avec entrée micro et sortie haut-parleur. Obtenez une qualité sonore maîtrisée (0 dB, -10 dBV) pour annonces, interphonie et enregistrements, tout en pilotant sirènes, relais ou accès. Sa conception robuste fonctionne de -40 à 65 °C, avec 4,5 W disponibles, le tout dans un format compact de 120 g.

Intégration native et rapide sur Mobotix S74

Le Mx-F-S7A-INT01 est un module coulissant conçu pour l’emplacement S74, parfaitement adapté à la caméra modulaire S74. Son montage s’effectue sans complication et ses connecteurs dédiés (bornier à vis E/S et prises audio Line In/Out, Micro In/Speaker Out) sécurisent l’installation. Vous réduisez le temps d’intégration sur site, standardisez votre parc et tirez parti d’une compatibilité éprouvée pour les projets neufs ou les mises à niveau, avec une maintenance simplifiée et une évolutivité assurée.

Audio bidirectionnel précis pour annonces et interphonie

Profitez d’une E/S audio aboutie: Line In standard 0 dB (Vrms = 1 V), Line Out à -10 dBV sur 10 kΩ, sortie casque 20 mW @ 16/32 Ω et haut-parleur 0,9 W à 8 Ω. L’entrée micro (passif recommandé) bénéficie d’un R_Bias 2,2 kΩ (fourni) et d’une alimentation 2 V, avec sensibilité -35 ±4 dB (0 dB = 1 V/Pa, 1 kHz). Résultat: voix claire, niveaux normalisés et compatibilité élargie avec vos périphériques audio.

Automatisation fiable grâce à l’E/S numérique

La voie d’entrée numérique accepte les contacts secs et les signaux jusqu’à 50 V AC/DC, avec une longueur de câble allant jusqu’à 50 m, idéale pour boutons, détecteurs et boucles d’alarme. La sortie numérique, quant à elle, nécessite une résistance de pull-up et une alimentation externe, avec un courant typique de 10 mA et une tension maximale de 50 V DC (pas d’AC). Vous créez des scénarios d’alerte, de contrôle d’accès ou d’éclairage, stables et reproductibles.

Robustesse terrain et exploitation durable

Conçu pour durer, le Mx-F-S7A-INT01 délivre jusqu’à 4,5 W pour les modules fonctionnels, tout en opérant de -40 à 65 °C. Son format 120 g, ses borniers à vis et ses recommandations de câblage (jusqu’à 50 m en entrée, sortie selon impédance de boucle) garantissent des déploiements fiables, même en environnements difficiles. Vous sécurisez la qualité audio, la tenue dans le temps et la continuité de service, y compris sur sites sensibles et applicatifs 24/7.

Mx-F-S7A-INT01 Module interface E/S audio pour caméra S74 — Description technique

Le Mx-F-S7A-INT01 est un module coulissant spécifiquement conçu pour l’emplacement des caméras modulaires Mobotix S74. Il ajoute une E/S numérique et une E/S audio complète: Line In/Out, une entrée micro et une sortie haut-parleur. Côté audio, il gère un Line In standard 0 dB (Vrms = 1 V) et un Line Out à -10 dBV sur une charge 10 kΩ. La sortie casque délivre 20 mW @ 16/32 Ω, tandis que la sortie haut-parleur atteint 0,9 W avec une charge de 8 Ω.

La partie micro recommande un modèle passif, avec R_Bias 2,2 kΩ (fourni), impédance micro < 2,2 kΩ, alimentation 2 V et sensibilité -35 ±4 dB (0 dB = 1 V/Pa à 1 kHz). L’E/S numérique offre une entrée acceptant contact sec ou jusqu’à 50 V AC/DC (câble 50 m) et une sortie nécessitant pull-up et alimentation externe (10 mA typ., 50 V DC max). Le module fournit jusqu’à 4,5 W, fonctionne de -40 à 65 °C et pèse 120 g.

Autres informations importantes

• Format et compatibilité : Module coulissant pour emplacement S74 (carte d’interface pour caméra modulaire S74).
• Fonctions principales : 1 entrée/sortie numérique ; 1 entrée/sortie ligne audio (Line In/Out) ; 1 entrée micro / 1 sortie haut-parleur.
• Entrée numérique : Contact sec (contact closure) ou jusqu’à 50 V AC/DC ; longueur maximale du câble : 50 m.
• Sortie numérique : Nécessite résistance de pull-up et alimentation externe ; courant requis typique 10 mA ; tension maximale 50 V DC (pas d’AC) ; longueur maximale du câble dépend de l’impédance de boucle.
• Entrée ligne (Line In) : Standard 0 dB (Vrms = 1 V).
• Sortie ligne / casque : Sortie casque 20 mW @ 16 Ω ou 32 Ω ; niveau audio sur charge 10 kΩ = -10 dBV.
• Haut-parleur (SPK) : 0,9 W à 8 Ω.
• Microphone (MIC) : Microphone passif recommandé ; R_Bias pour micro = 2,2 kΩ (fourni) ; impédance micro < 2,2 kΩ ; tension d’alimentation micro = 2 V ; sensibilité = -35 ±4 dB (0 dB = 1 V/Pa, 1 kHz).
• Puissance disponible pour module fonctionnel : Maximum 4,5 W.
• Température de fonctionnement : -40 à 65 °C.
• Masse : 120 g.
• Connecteurs : Bornier à vis pour entrées/sorties ; prises audio pour Line In/Line Out et Micro In/Speaker Out.
• Impédance et niveau audio : Impédance d’entrée du récepteur 10 kΩ ; niveau -10 dBV lorsqu’il est connecté à 10 kΩ.
• Remarques sur câblage : Longueur maximale câble d’entrée 50 m ; longueur maximale sortie dépend de l’impédance de boucle.
• Citations : (, , , , ).

FAQ — Mx-F-S7A-INT01 Module interface E/S audio pour caméra S74

Qu’est-ce que le Mx-F-S7A-INT01 et à quoi sert-il ?

Le Mx-F-S7A-INT01 est un module interface E/S audio conçu pour la caméra modulaire Mobotix S74. Il ajoute une entrée/sortie numérique et une interface audio complète (Line In/Out, Micro In, Speaker Out). Il sert à activer des scénarios d’automatisation (alarmes, relais, accès) et à gérer de l’audio bidirectionnel normalisé pour annonces, interphonie, enregistrements et supervision.

Avec quelles caméras est-il compatible ?

Ce module est un « module coulissant pour emplacement S74 », c’est-à-dire une carte d’interface dédiée aux caméras modulaires Mobotix S74. Il se loge dans l’emplacement prévu par la S74 et s’intègre nativement au firmware et à l’écosystème de la caméra. Cette compatibilité garantit une installation rapide, stable et pérenne sur l’ensemble de la gamme S74.

Que permet l’E/S numérique intégrée ?

L’entrée numérique accepte un contact sec ou une tension jusqu’à 50 V AC/DC, avec une longueur de câble maximale de 50 m, idéale pour boutons, capteurs ou systèmes d’alarme. La sortie numérique nécessite une résistance de pull-up et une alimentation externe, avec un courant typique de 10 mA et une tension maximale de 50 V DC (pas d’AC). Vous pouvez piloter relais, avertisseurs, verrous ou éclairages.

Quelles sont les spécifications audio clés ?

Line In est au standard 0 dB (Vrms = 1 V). Line Out fournit -10 dBV sur une charge 10 kΩ. La sortie casque délivre 20 mW avec 16 ou 32 Ω. Le haut-parleur sort 0,9 W à 8 Ω. L’impédance d’entrée du récepteur est de 10 kΩ et le niveau reste -10 dBV lorsqu’il est connecté à 10 kΩ, assurant une compatibilité large avec équipements audio.

Quel type de microphone dois-je utiliser ?

Un microphone passif est recommandé. Le module fournit une résistance de polarisation R_Bias de 2,2 kΩ (incluse), avec une tension d’alimentation micro de 2 V. L’impédance du micro doit être inférieure à 2,2 kΩ et la sensibilité typique est de -35 ±4 dB (référence 0 dB = 1 V/Pa à 1 kHz). Cette configuration garantit un niveau et un bruit adaptés aux usages de sécurité.

Quelles distances de câblage sont supportées ?

Pour l’entrée numérique, la longueur de câble peut atteindre 50 m, pratique pour relier des capteurs éloignés. Pour la sortie numérique, la longueur maximale dépend de l’impédance de boucle: choisissez câbles et résistances adaptés pour conserver une marge de fiabilité. Les connexions audio utilisent des prises dédiées Line In/Out, Micro In et Speaker Out, complétées par un bornier à vis pour les E/S.

Quelle puissance et quelles conditions environnementales ?

La puissance disponible pour le module fonctionnel atteint 4,5 W, de quoi alimenter ses interfaces audio et numériques. Le Mx-F-S7A-INT01 fonctionne de -40 à 65 °C, ce qui convient aux environnements exigeants et aux installations extérieures. Avec une masse de 120 g, l’ensemble reste compact et robuste, facilitant l’intégration dans des boîtiers ou mâts soumis à des contraintes thermiques.

Quels connecteurs sont proposés pour l’installation ?

Le module offre un bornier à vis pour les entrées/sorties numériques, assurant un serrage fiable et un repérage clair des conducteurs. Pour l’audio, il dispose de prises dédiées: Line In/Line Out, Micro In et Speaker Out. Cette séparation diminue les risques d’erreurs, facilite la maintenance, et garantit une qualité de signal optimale, notamment pour les niveaux -10 dBV et l’impédance d’entrée 10 kΩ.

Puis-je utiliser de l’AC sur la sortie numérique ?

Non. La sortie numérique du Mx-F-S7A-INT01 ne supporte pas l’AC. Elle exige une résistance de pull-up et une alimentation externe, avec un courant typique de 10 mA et une tension maximale de 50 V DC. En revanche, l’entrée numérique accepte les contacts secs ainsi que des signaux jusqu’à 50 V AC/DC. Respecter ces limites assure la sécurité et la longévité du module.

Le Mx-F-S7A-INT01 convient-il aux projets audio critiques ?

Oui. Il fournit un cadre audio normalisé: 0 dB en entrée (1 Vrms), -10 dBV en sortie sur 10 kΩ, casque 20 mW @ 16/32 Ω, haut-parleur 0,9 W à 8 Ω, micro passif avec polarisation 2 V et R_Bias 2,2 kΩ. Couplé à la robustesse thermique (-40 à 65 °C) et à l’intégration native S74, il convient aux interphonies, annonces publiques et enregistrements de preuve.
