MX-M16TB-R079 (T) Caméra thermographique IP 336×252 45° 50mK

MX-M16TB-R079 (T) Caméra thermographique IP 336×252 45° 50 mK — détection fiable, mesures précises, intégration facile

La Mobotix MX-M16TB-R079 (T) Caméra thermographique IP 336×252 45° 50mK combine radiométrie avancée et vidéo 6 MP pour sécuriser, diagnostiquer et optimiser vos opérations. Son microbolomètre non refroidi (thermal radiometry) et sa sensibilité thermique typ. 50 mK révèlent les écarts de température invisibles à l’œil nu, tandis que l’objectif R079 45° en germanium couvre efficacement les zones critiques. Robuste (IP66, IK07) et économe (PoE, 9 W), elle enregistre sur microSD/USB/NAS, encode en H.264/MxPEG+/M‑JPEG, et s’intègre aux réseaux IPv4/IPv6 en toute sécurité, pour une surveillance continue et mesurée, en intérieur comme en extérieur.

Précision radiométrique 50 mK et analyse exhaustive

Captez les anomalies thermiques les plus fines grâce au microbolomètre non refroidi et à une sensibilité thermique typ. 50 mK. La radiométrie mesure sur toute l’image avec une plage d’événement de -40 °C à +550 °C et un mode haute sensibilité réglable de -40 °C à +170 °C. La résolution thermographique 336 x 252 pixels, le pitch de 17 µm, la plage spectrale 7,5–13,5 µm et la fréquence maximale de 9 images/s assurent des relevés stables, fiables et exploitables pour la maintenance, la sécurité et le contrôle qualité.

Double vision: thermique + optique 6 MP pour une preuve claire

Combinez la précision thermique avec un capteur optique CMOS 1/1,8″ progressif de 6 MP (3072 x 2048). Bénéficiez d’images nettes dans plusieurs formats (jusqu’à 3072 x 2048 en 4:3, 16:9, etc.), d’une excellente sensibilité en basse lumière (Couleur 0,1 lx @1/60 s; 0,005 lx @1 s; N&B 0,02 lx @1/60 s; 0,001 lx @1 s) et d’un zoom numérique continu 8x (vPTZ). L’enregistrement multistream H.264/MxPEG+/M‑JPEG fournit des preuves visuelles et thermiques synchronisées, essentielles pour documenter et accélérer la prise de décision.

Robuste, autonome et économique (PoE)

La MX-M16TB-R079 (T) est conçue pour durer: boîtier IP66 et IK07, fonctionnement de -40 °C à +60 °C (démarrage à froid à -30 °C). L’alimentation PoE IEEE 802.3af (Classe 2/3) et une consommation typique de seulement 9 W (10 W court terme) réduisent les coûts. Stockez en interne via microSD (4 Go fournis) ou en externe sur USB/NAS, avec pré/post‑alarmes. Les capteurs intégrés (PIR, température, tamper) et MxActivitySensor renforcent la fiabilité sans serveurs supplémentaires.

Connectivité et sécurité réseau étendues

Intégrez facilement la caméra thermographique IP à vos environnements grâce à Ethernet 100Base‑T (MxRJ45), MiniUSB et MxBus. Profitez d’une large compatibilité protocolaire: IPv4/IPv6, HTTP/HTTPS, FTP/FTPS/SFTP, RTP/RTSP/UDP, SNMP, SMTP, DHCP, NTP et SIP. Les fonctionnalités Mx6 (MxOS) comme multistream, vPTZ, zones d’exposition programmables, MxFFS, notifications d’erreur, gestion d’alarmes et API HTTP simplifient l’intégration, la supervision et l’automatisation, tout en assurant une communication sécurisée et pérenne.

Description technique

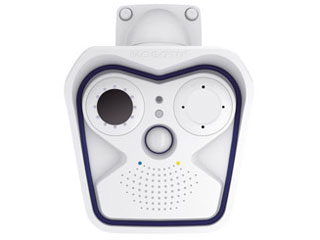

La Mobotix Caméra thermographique M16B TR MX-M16TB-R079 (T) associe un capteur thermique microbolomètre non refroidi à un capteur optique 6 MP pour fournir une vision bimodale complète. L’optique thermique R079 (lentille en germanium) offre un champ de vision horizontal de 45° et vertical de 35°, idéal pour surveiller des zones industrielles, périmètres de sites sensibles ou lignes de production. La radiométrie sur toute l’image, avec une plage d’événement de -40 °C à +550 °C et une haute sensibilité réglable -40 °C à +170 °C, garantit des mesures fiables.

La partie optique délivre jusqu’à 3072 x 2048 en 4:3, 16:9 et autres formats, avec un zoom numérique vPTZ jusqu’à 8x. L’encodage H.264, MxPEG+ et M‑JPEG permet des flux multiples et une compatibilité élargie. L’appareil enregistre en local sur microSD (4 Go fournis) ou en externe via USB/NAS avec pré et post‑alarmes. Robuste IP66 et IK07, alimenté en PoE (9 W typ.), il opère de -40 °C à +60 °C pour une disponibilité maximale.

Autres informations importantes

La MX-M16TB-R079 (T) se distingue par sa connectivité réseau avancée (IPv4/IPv6, HTTPS, SFTP, SIP) et par ses capteurs embarqués (PIR, température, tamper, MxActivitySensor) qui renforcent la détection intelligente. Son audio bidirectionnel 16 bit/16 kHz, ses notifications d’erreur et son API HTTP facilitent l’intégration dans des scénarios de supervision, de sûreté et de maintenance prédictive, tout en optimisant vos coûts d’exploitation grâce au PoE et à l’enregistrement sur carte.

• Type de capteur thermique: Microbolomètre non refroidi (thermal radiometry)
• Résolution thermographique: 336 x 252 pixels
• Taille des pixels (pitch): 17 µm
• Sensibilité thermique (NETD): typ. 50 mK
• Plage spectrale: 7,5 – 13,5 µm
• Fréquence maximale (thermique): 9 images/s
• Objectif thermique: R079 (lentille en germanium), champ de vision horizontal 45°, vertical 35°
• Radiométrie (mesure de température): Mesure sur toute l’image, plage d’événement -40 °C à +550 °C (plage de sensibilité réglable: -40 °C à +170 °C pour haute sensibilité)
• Capteur optique (visuel): CMOS 1/1,8″ progressive, 6 MP (3072 x 2048)
• Résolutions vidéo optiques prises en charge: Jusqu’à 3072 x 2048 (6 MP); formats configurables 4:3, 16:9, etc.
• Sensibilité lumineuse (capteur optique): Couleur: 0,1 lx @1/60 s; 0,005 lx @1 s • Noir et blanc: 0,02 lx @1/60 s; 0,001 lx @1 s
• Compression vidéo: H.264, MxPEG+, M-JPEG
• Zoom: Zoom numérique continu jusqu’à 8x (vPTZ)
• Alimentation: PoE IEEE 802.3af (PoE Classe 2/3 réglable; réglage usine Classe 3)
• Puissance consommée (typique): 9 W (court terme jusqu’à 10 W)
• Stockage intégré: Slot microSD (4 Go fourni)
• Audio intégré: Microphone et haut-parleur intégrés (16 bit / 16 kHz)
• Capteurs et détections: PIR, capteur de température, détection de choc (tamper), MxActivitySensor
• Interfaces réseau et connectivité: Ethernet 100Base-T (MxRJ45), MiniUSB, MxBus
• Protocoles réseau: IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, SFTP, RTP, RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP
• Enregistrement (DVR): Enregistrement interne sur microSD; enregistrement externe sur USB ou NAS; pré et post-alarmes
• Indice de protection: IP66
• Résistance aux chocs (IK): IK07
• Température de fonctionnement: -40 °C à +60 °C (démarrage à froid à -30 °C)
• Dimensions (L x H x P): 158 x 210 x 207 mm
• Masse: 1320 g
• Couleur du boîtier: Blanc
• Logiciel et fonctionnalités: Plateforme Mx6 (MxOS) : multistream, vPTZ, zones d’exposition programmables, MxFFS, notifications d’erreur, gestion d’alarmes, API HTTP

FAQ

La MX-M16TB-R079 (T) peut-elle mesurer la température sur toute l’image ?

Oui. La Mobotix MX-M16TB-R079 (T) réalise une mesure radiométrique sur toute l’image. Elle propose une plage d’événement de -40 °C à +550 °C, avec une plage de sensibilité réglable en haute sensibilité de -40 °C à +170 °C. Cette couverture intégrale permet de détecter automatiquement des dépassements de seuils et d’automatiser des alertes précises sur l’ensemble de la scène observée.

Quelle est la résolution thermique et la sensibilité (NETD) de la caméra ?

La résolution thermographique est de 336 x 252 pixels, utilisant un microbolomètre non refroidi avec un pitch de 17 µm. La sensibilité thermique typique (NETD) est de 50 mK, suffisamment fine pour révéler de petites différences de température. Couplée à une fréquence maximale de 9 images/s et à une plage spectrale de 7,5–13,5 µm, la caméra fournit des données thermiques stables et exploitables pour le diagnostic et la sécurité.

Quel est l’intérêt de l’optique R079 à 45° en germanium ?

L’objectif thermique R079 offre un champ horizontal de 45° et vertical de 35°, un équilibre idéal entre couverture et densité de pixels sur la zone suivie. La lentille en germanium, matériau de référence pour l’infrarouge, optimise la transmission dans la plage 7,5–13,5 µm. Ce compromis facilite la surveillance de zones industrielles, la détection de points chauds et le contrôle de process avec une précision constante.

La partie optique visible est-elle performante en basse luminosité ?

Oui. Le capteur optique CMOS 1/1,8″ progressif de 6 MP (3072 x 2048) offre une excellente sensibilité: Couleur 0,1 lx @1/60 s; 0,005 lx @1 s; Noir et blanc 0,02 lx @1/60 s; 0,001 lx @1 s. Il supporte des formats jusqu’à 3072 x 2048 en 4:3, 16:9, etc., et un zoom numérique continu 8x (vPTZ), garantissant des preuves claires, même dans des conditions lumineuses difficiles.

Quels codecs et options d’enregistrement sont disponibles ?

La caméra prend en charge H.264, MxPEG+ et M-JPEG pour une flexibilité maximale. L’enregistrement peut se faire en interne sur microSD (4 Go fournis) ou en externe via USB ou NAS, avec prise en charge des pré et post‑alarmes. Cette architecture “edge” réduit la dépendance aux serveurs, simplifie le déploiement et assure une continuité d’enregistrement même en cas de coupure réseau.

Comment s’alimente la caméra et quelle est sa consommation ?

La MX-M16TB-R079 (T) est alimentée en PoE IEEE 802.3af. La classe PoE est réglable (Classe 2/3), avec un réglage usine en Classe 3. La consommation typique est de 9 W, avec des pointes court terme jusqu’à 10 W. Cette efficacité énergétique facilite les installations distantes et réduit les coûts d’exploitation, tout en garantissant des performances stables.

La caméra est-elle adaptée aux environnements extérieurs exigeants ?

Absolument. Le boîtier IP66 protège contre la poussière et les jets d’eau, et l’indice IK07 offre une résistance aux chocs. La caméra fonctionne de -40 °C à +60 °C, avec démarrage à froid possible à -30 °C. Ces caractéristiques assurent une disponibilité élevée dans les climats extrêmes, que ce soit pour la sûreté périmétrique, la maintenance prédictive ou la surveillance d’infrastructures.

Quelles interfaces et protocoles réseau sont pris en charge ?

La connectivité comprend Ethernet 100Base‑T (MxRJ45), MiniUSB et MxBus. Côté protocoles: IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, SFTP, RTP, RTSP, UDP, SNMP, SMTP, DHCP, NTP et SIP. Cette richesse facilite l’intégration dans des architectures IT/OT hétérogènes, l’authentification sécurisée, la supervision SNMP, la diffusion temps réel et l’interopérabilité avec des VMS et systèmes de téléphonie SIP.

Quelles fonctionnalités logicielles Mobotix sont disponibles ?

La plateforme Mx6 (MxOS) offre multistream, vPTZ, zones d’exposition programmables, MxFFS, notifications d’erreur, gestion d’alarmes et API HTTP. Les capteurs embarqués (PIR, température, tamper) et MxActivitySensor renforcent la détection intelligente et réduisent les fausses alertes. L’ensemble permet d’automatiser des scénarios avancés, de simplifier la maintenance et d’accélérer le traitement des incidents, sans serveurs lourds.

Quelles sont les dimensions, la masse et l’apparence du produit ?

La caméra mesure 158 x 210 x 207 mm et pèse 1320 g. Son boîtier blanc, discret et robuste, s’intègre aisément à de nombreux environnements professionnels. Au-delà de l’esthétique, cette conception assure une excellente dissipation thermique et une durabilité accrue, tout en facilitant l’installation sur mât, façade ou structure industrielle, selon vos exigences de champ de vision et de câblage PoE.
