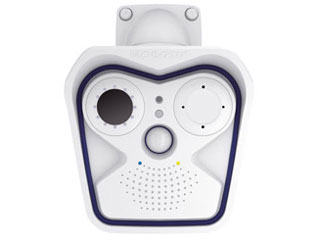

MX-M16TB-R119 (T) Caméra thermique IP radiométrique 25° PoE 50mK

MX-M16TB-R119 (T) Caméra thermique IP radiométrique 25° PoE 50mK — captez l’invisible, sécurisez l’essentiel

La MX-M16TB-R119 (T) Caméra thermique IP radiométrique 25° PoE 50mK de Mobotix transforme la détection thermique en un avantage décisif. Grâce à une sensibilité typique de 50 mK, au champ de vision 25° R119 et à la radiométrie calibrée de -40 à 550 °C, elle mesure et alerte avec une précision remarquable. Son design double capteur (thermal + module optique optionnel) et son PoE simplifient l’installation. Robuste (IP66/IK08), compacte et intelligente (Mx6), elle assure une surveillance fiable, 24/7, en conditions extrêmes.

Mesure thermique radiométrique de précision

Obtenez des alertes fiables grâce à la radiométrie calibrée couvrant -40 à 550 °C. La MX-M16TB-R119 (T) offre une sensibilité thermique typique de 50 mK et un microbolomètre non refroidi assurant des relevés stables. Avec un capteur 336 x 252 pixels et un pitch de 17 µm, elle détecte des écarts ténus sur une large plage spectrale (7,5 – 13,5 µm). Idéale pour la prévention d’incendie, le contrôle process, ou la détection de surchauffe d’équipements critiques.

Vision sur mesure et options d’objectifs

Le champ de 25° (R119/T119) capte précisément la zone utile, sans compromis. La compatibilité avec les objectifs T079, T119, T237; R079, R119, R237; B016 à B500, CSVario, CS-Objectifs, LPF (via module capteur) permet d’adapter la caméra à chaque scénario. Ajoutez un module optique 6 MP pour des vues visibles détaillées, bénéficiez du vPTZ et d’un zoom numérique continu jusqu’à 8× afin d’inspecter finement chaque événement.

Connectivité complète et vidéo optimisée

Profitez d’encodages H.264, MxPEG+, M-JPEG et JPEG pour un streaming flexible, compatible ONVIF. Les multiples protocoles (IPv4/IPv6, HTTP/HTTPS, RTP/RTSP, FTP/FTPS, UDP, SNMP, SMTP, DHCP, NTP, SIP, voix G.711/G.722) assurent une intégration fluide. La microSD interne 4 GB fournie, l’enregistrement USB/NAS, la pré/post-alarme et le plein cadre quel que soit le zoom garantissent une traçabilité optimale pour l’audit et l’analyse.

Robustesse industrielle et intelligence embarquée

Conçue pour durer, la caméra est certifiée IP66 et IK08, opérationnelle de -40 à +60 °C (démarrage à froid -30 °C). Son processeur Mx6 Dual Core avec GPU et 1 GB de RAM supporte le multistreaming, MxActivitySensor, zones de confidentialité, VoIP/phone et API HTTP. Les capteurs intégrés (PIR, température, choc), le micro/HP et la détection de sabotage renforcent la sécurité globale, même dans des environnements exigeants et à forte contrainte.

Description technique

La MX-M16TB-R119 (T) est une caméra IP thermographique double capteur alliant un microbolomètre radiométrique non refroidi calibré et, en option, un module optique 6 MP 1/1,8″ CMOS. Le capteur thermique 336 x 252 pixels (montée en échelle possible) avec un pitch de 17 µm atteint une sensibilité typique de 50 mK sur la bande 7,5 – 13,5 µm, jusqu’à 9 images/s. Avec l’objectif T119/R119, l’angle de vue est de 25° horizontal et 19° vertical, idéal pour des contrôles ciblés.

La plateforme Mx6 (2e génération) offre multistreaming, vPTZ et API HTTP. La caméra encode en H.264, MxPEG+, M-JPEG et JPEG, supporte ONVIF et de nombreux protocoles réseau. L’alimentation PoE IEEE 802.3af (classe 2/3, usine Classe 3) et une consommation typique de 9 W simplifient le déploiement. Conçue IP66/IK08, elle fonctionne de -40 à +60 °C. Le stockage microSD 4 GB, les enregistrements USB/NAS, la pré/post-alarme et le plein cadre assurent une exploitation fiable.

Autres informations importantes

• Modèle: MX-M16TB-R119 (T) Caméra thermique IP radiométrique 25° PoE 50mK (Mobotix M16B TR, 50 mK, R119 25°)
• Type de caméra: Caméra IP thermographique double capteur (Thermal + module optique optionnel)
• Résolution du capteur thermique: 336 x 252 pixels (montée en échelle possible)
• Type de capteur thermique: Microbolomètre non refroidi (Thermal Radiometry, capteur calibré)
• Pixel thermique (pitch): 17 µm
• Sensibilité thermique (NETD): Typ. 50 mK
• Plage spectrale infrarouge: 7,5 – 13,5 µm
• Fréquence d’images thermique maximale: Jusqu’à 9 images/s
• Radiométrie thermique (mesure de température): Événements de température calibrés de -40 à 550 °C
• Capteur optique (optionnel): 1/1,8″ CMOS progressive, 6 MP (3072 x 2048)
• Sensibilité lumineuse (capteur couleur): 0,1 lx @ 1/60 s ; 0,005 lx @ 1 s
• Sensibilité lumineuse (capteur N&B): 0,02 lx @ 1/60 s ; 0,001 lx @ 1 s
• Objectifs compatibles: T079, T119, T237; R079, R119, R237; B016 à B500, CSVario, CS-Objectifs, LPF (via module capteur)
• Angle d’image (avec objectif T119): Horizontal 25° ; Vertical 19°
• Formats d’image pris en charge: 4:3, 8:3, 16:9 ou formats personnalisés (ex. 2592×1944, 2048×1536, 1920×1080, 1280×960)
• Zoom: Pan/tilt/zoom numérique continu, zoom maximal 8×
• Encodages vidéo: H.264, MxPEG+, M-JPEG, JPEG
• Compatibilité ONVIF: Compatible
• Stockage interne: microSD interne (4 GB fourni)
• Interfaces physiques: Ethernet 100Base-T (MxRJ45), Mini-USB (MxMiniUSB), MxBus (IO/RS232 via boîtier interface en accessoire)
• Protocoles réseau: IPv4, IPv6, HTTP/HTTPS, FTP/FTPS, RTP/RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP, G.711/G.722 (voix)
• Alimentation: PoE IEEE 802.3af (PoE) ; PoE classe 2/3 réglable, réglage usine Classe 3
• Consommation électrique: Typ. 9 W (pic court possible 10 W)
• Capteurs et composants intégrés: Microphone et haut-parleur intégrés, capteur PIR, capteur de température, MxActivitySensor, détecteur de choc (avec mise à jour SW)
• LED d’état: 2 LED multicolores
• Processeur et mémoire: CPU 6 Dual Core avec GPU ; RAM 1 GB
• Protection mécanique et environnementale: Indice de protection IP66 ; Résistance aux chocs IK08
• Température de fonctionnement: -40 à +60 °C (démarrage à froid -30 °C)
• Dimensions (H x L x P): 210 mm x 158 mm x 207 mm
• Masse: 1320 g
• Fonctions d’enregistrement: DVR interne, enregistrement sur USB/NAS, enregistrement pleine image quelle que soit le zoom, pré-alarme et post-alarme
• Sécurité et détection d’altération: Détection de sabotage (tamper)
• Autres caractéristiques: Conforme plateforme Mx6 (2e génération), fonctions avancées logiciel (multistreaming, vPTZ, zones de confidentialité programmables, VoIP/phone, API HTTP)

FAQ

Quelle est la valeur ajoutée de la MX-M16TB-R119 (T) pour la détection préventive d’incendie ?

Sa radiométrie calibrée couvrant -40 à 550 °C, combinée à une sensibilité de 50 mK, permet d’identifier très tôt des points chauds inhabituels. Le capteur 336 x 252 pixels sur 7,5 – 13,5 µm repère des écarts fins, même à faible contraste thermique. Les événements de température configurables envoient des alertes immédiates, tandis que l’enregistrement plein cadre et la pré/post-alarme assurent la traçabilité des incidents.

En quoi le champ de vision 25° R119/T119 est-il avantageux ?

Le 25° horizontal (19° vertical) concentre la mesure sur les zones critiques pour plus de précision et moins de faux positifs. Il convient aux couloirs, lignes de production, armoires électriques ou convoyeurs. Associé au zoom numérique continu jusqu’à 8× et au vPTZ, il permet d’inspecter finement des détails thermiques sans déplacer physiquement la caméra, tout en conservant un enregistrement plein cadre.

Puis-je ajouter une image visible en plus du thermique ?

Oui. La MX-M16TB-R119 (T) accepte un module optique optionnel 1/1,8″ CMOS progressive, 6 MP (3072 x 2048). Vous bénéficiez alors d’une corrélation vue thermique/visible idéale pour l’analyse et la levée de doute. Les sensibilités 0,1 lx (couleur) et 0,02 lx (N&B) à 1/60 s améliorent la lisibilité en faible luminosité, tandis que les formats 4:3, 8:3, 16:9 ou personnalisés optimisent l’affichage.

Quels codecs et protocoles réseau sont supportés pour l’intégration VMS ?

La caméra prend en charge H.264, MxPEG+, M-JPEG et JPEG, pour s’adapter aux contraintes de bande passante et d’archivage. Elle est compatible ONVIF et supporte IPv4/IPv6, HTTP/HTTPS, RTP/RTSP, FTP/FTPS, UDP, SNMP, SMTP, DHCP, NTP et SIP, avec audio G.711/G.722. Cette ouverture simplifie l’intégration dans la plupart des VMS et des architectures IT existantes, sur sites industriels ou tertiaires.

Quel niveau de robustesse offre la MX-M16TB-R119 (T) ?

Elle est conçue pour résister aux environnements difficiles: indice IP66 contre la poussière et l’eau, résistance aux chocs IK08, et température de fonctionnement de -40 à +60 °C (démarrage à froid -30 °C). Le boîtier robuste protège l’électronique, le microbolomètre et les capteurs intégrés, garantissant une disponibilité 24/7, en extérieur comme en intérieur, sur des sites soumis à des contraintes mécaniques et climatiques.

Comment est assurée l’alimentation et quelle est la consommation ?

L’alimentation se fait via PoE IEEE 802.3af, avec classes 2/3 réglables (réglage usine Classe 3). La consommation typique est de 9 W, avec un bref pic possible à 10 W. Cette simplicité d’alimentation réduit les coûts d’installation, évite les alimentations locales et permet de mutualiser l’infrastructure réseau existante, utile sur des installations étendues ou fortement contraintes en câblage.

Quelles options de stockage et d’enregistrement sont disponibles ?

La caméra inclut une microSD interne de 4 GB et prend en charge l’enregistrement sur USB/NAS. Elle enregistre en pleine image quel que soit le zoom, avec pré-alarme et post-alarme pour capturer le contexte d’un événement. Le DVR interne, couplé au multistreaming Mx6, permet d’optimiser le flux de travail: un flux pour le live, un autre pour l’archivage, selon les besoins.

Quels capteurs et fonctions de sécurité embarqués renforce la protection ?

Outre la radiométrie, elle intègre un microphone et un haut-parleur, un capteur PIR, un capteur de température, MxActivitySensor et un détecteur de choc (activable via mise à jour SW). La détection de sabotage (tamper) est incluse. Deux LED multicolores indiquent l’état. L’ensemble améliore la réactivité, permet des scénarios d’alarme pertinents et facilite la maintenance et le diagnostic à distance.

Quelles sont les interfaces physiques disponibles pour la connectivité ?

Vous disposez d’un port Ethernet 100Base-T (MxRJ45) pour le réseau et l’alimentation PoE, d’un Mini-USB (MxMiniUSB) et du bus MxBus (IO/RS232 via boîtier interface en accessoire). Cette panoplie autorise des intégrations flexibles avec des périphériques tiers, des extensions d’IO et des scénarios d’automatisation, tout en conservant une architecture simple et robuste sur le terrain.

Quelles sont les dimensions et la masse pour la planification d’installation ?

La caméra mesure 210 mm x 158 mm x 207 mm pour une masse de 1320 g, un format compact pour une thermographie radiométrique professionnelle. Ces dimensions s’intègrent aisément sur potence, façade ou mât. Grâce au PoE et à la plateforme Mx6, le déploiement est rapide, et la maintenance simplifiée. Le profil réduit aide à limiter l’exposition au vent et aux chocs.

La plateforme Mx6 apporte-t-elle des avantages logiciels concrets ?

Oui. Mx6 (2e génération) fournit multistreaming, vPTZ, zones de confidentialité programmables, VoIP/phone et API HTTP pour automatiser les workflows et s’intégrer aux SI. Les formats d’image 4:3, 8:3, 16:9 et personnalisés s’adaptent aux murs d’images. Avec la compatibilité ONVIF et les codecs H.264/MxPEG+/M-JPEG/JPEG, la MX-M16TB-R119 (T) s’insère sans friction dans les VMS et infrastructures modernes.
