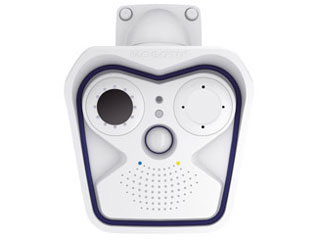

MX-M16TB-R237 (T) Caméra thermique radiométrique IP 17° 50 mK

MX-M16TB-R237 (T) : détectez l’invisible avec une précision de 50 mK et un angle thermique 17°

Conçue pour des mesures fiables et une surveillance sans compromis, la MX-M16TB-R237 (T) de Mobotix est une caméra thermique radiométrique IP qui capture, analyse et alerte avec une précision typique de 50 mK. Son champ de vision thermique étroit de 17° (R237) détecte à longue distance les écarts thermiques, tandis que l’option double capteur ajoute une imagerie optique haute résolution jusqu’à 6 MP. Robuste (IP66/IK08), économe (PoE) et intelligente (audio HD, capteurs intégrés, stockage onboard), elle offre une solution complète pour la sécurité périmétrique, la maintenance prédictive et le contrôle de process, même dans des environnements extrêmes de -40 à +60 °C.

Précision radiométrique 50 mK pour décisions critiques

La MX-M16TB-R237 (T) mesure des variations fines de température grâce à un microbolomètre non refroidi à NETD typique de 50 mK. Sa plage de mesure de -40 à 550 °C permet de diagnostiquer rapidement surchauffes, points chauds, isolations défaillantes et dérives de process. Avec son angle de 17°, elle concentre l’analyse sur des zones ciblées, améliorant la portée et la pertinence des alertes. Idéal pour la maintenance prédictive, la prévention incendie et le contrôle qualité en continu.

Double capteur: thermique + optique jusqu’à 6 MP

Associez la thermographie à une image optique nette grâce aux capteurs optionnels 6 MP (3072 × 2048) ou 5 MP (2592 × 1944), CMOS progressive scan. Supervisez, documentez et prouvez avec une résolution de sortie jusqu’à 6 MP, le flux thermique étant scalable depuis 336 × 252 px. Les codecs H.264, MxPEG+, M-JPEG et JPEG optimisent le stockage et la diffusion. Le PTZ numérique 8× continu facilite l’inspection précise sans pièces mécaniques sujettes à l’usure.

Robuste, fiable et prête pour l’extérieur

Certifiée IP66 et IK08, la Mobotix M16B TR résiste aux intempéries, aux poussières et aux chocs. Elle fonctionne de -40 à +60 °C, avec cold start à -30 °C, et affiche un MTBF de 80 000 h pour une disponibilité exemplaire. L’alimentation PoE IEEE 802.3af (classe 2/3 réglable) simplifie l’installation et limite les coûts. Son design sans ventilateur et ses composants de qualité industrielle assurent des performances durables sur sites exposés.

Sécurité connectée et enregistrement autonome

Avec Ethernet 100Base-T (RJ45 MxRJ45), ONVIF compatible, et une large compatibilité protocolaire (IPv4/IPv6, HTTP/HTTPS, RTP/RTSP, SIP, SNMP…), la caméra s’intègre facilement. Le DVR interne sur microSD 4 Go enregistre localement, avec extension USB/NAS. Audio HD large bande (16 bit/16 kHz), capteurs PIR, bruit, température et choc (activables via mise à jour) renforcent détection et dissuasion. Les événements sont corrélés pour réduire les fausses alertes et accélérer les interventions.

Description technique

La MX-M16TB-R237 (T) Mobotix est une caméra thermographique IP double capteur radiométrique alliant un microbolomètre non refroidi 336 × 252 px (pixel 17 µm, NETD 50 mK typique) à un angle de vue thermique R237 de 17° × 13°. Elle couvre la bande 7,5–13,5 µm jusqu’à 9 images/s, avec mesure radiométrique de -40 à 550 °C. L’optique thermique équivalente B237 utilise une lentille en germanium pour une transmission IR optimale et une précision stable dans le temps.

En option, un capteur optique 6 MP (1/1,8″) ou 5 MP (1/2,5″) délivre une image de sortie jusqu’à 6 MP (3072 × 2048), le flux thermique étant scalable depuis 336 × 252 px. Elle propose H.264, MxPEG+, M-JPEG, JPEG, PTZ numérique 8× continu, audio HD, stockage microSD, PoE 802.3af et robustesse IP66/IK08. Connectée en 100Base‑T, elle embarque un processeur “6 dual-core avec GPU” et 1 Go de RAM pour l’analytique embarquée.

Autres informations importantes

• Type de caméra : caméra thermographique IP double capteur (radiométrique).
• Capteur thermique — résolution native : 336 × 252 px.
• Capteur thermique — type : microbolomètre non refroidi (radiométrique).
• Capteur thermique — pixel : 17 µm.
• Capteur thermique — NETD : 50 mK typique.
• Capteur thermique — plage spectrale : 7,5 – 13,5 µm.
• Capteur thermique — fréquence maximale : jusqu’à 9 images/s.
• Plage de mesure de température (radiométrique) : -40 à 550 °C.
• Capteur optique (optionnel) — 1 : 6 MP (3072 × 2048), 1/1,8″ CMOS, progressive scan.
• Capteur optique (optionnel) — 2 : 5 MP (2592 × 1944), 1/2,5″ CMOS, progressive scan.
• Objectif thermique : équivalent B237 (lentille en germanium).
• Angle de vue (thermique) horizontal : 17°.
• Angle de vue (thermique) vertical : 13°.
• Résolution maximale image (sortie) : 6 MP (3072 × 2048) — thermique scalable depuis 336 × 252 px.
• Codecs vidéo : H.264, MxPEG+, M-JPEG, JPEG.
• PTZ (numérique) : pan/tilt/zoom numérique, zoom max. 8× continu.
• Alimentation : PoE IEEE 802.3af (classe PoE 2/3 réglable, réglage usine classe 3).
• Consommation électrique : typ. 9 W (pic court terme 10 W).
• Connectivité réseau : Ethernet 100Base-T (1 × RJ45, MxRJ45).
• Interfaces physiques : 1 × RJ45, 1 × MiniUSB, MxBus (E/S et RS232 via boîtier accessoire).
• Stockage : DVR interne microSD 4 Go; enregistrement externe possible sur USB/NAS.
• Microphone et haut-parleur : intégrés, 16 bit / 16 kHz (HD Wideband Audio).
• Capteurs intégrés : PIR, capteur de température, capteur de bruit, détecteur de choc (activation via mise à jour logicielle possible).
• Processeur et mémoire : 6 dual-core avec GPU; RAM 1 Go.
• Température de fonctionnement : -40 à +60 °C (cold start à -30 °C).
• Indice de protection : IP66.
• Résistance aux chocs (IK) : IK08.
• Dimensions (H × l × P) : 210 × 158 × 207 mm.
• Poids : 1320 g.
• MTBF : 80 000 h.
• Compatibilité ONVIF : compatible.
• Sensibilité (capteur optique) : Couleur : 0,1 lx @ 1/60 s; 0,005 lx @ 1 s — Noir & blanc : 0,02 lx @ 1/60 s; 0,001 lx @ 1 s.
• Fonctions réseau et protocoles : IPv4/IPv6, HTTP/HTTPS, FTP/FTPS, RTP/RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP (Client/Server), G.711, G.722.
• Dénomination : Mobotix Caméra thermographique M16B TR, 50 mK, R237 (17 degrés).

FAQ – MX-M16TB-R237 (T) Caméra thermique radiométrique IP 17° 50 mK

À quoi sert la MX-M16TB-R237 (T) dans un contexte industriel ou sécurité ?

Elle sert à détecter des anomalies thermiques invisibles à l’œil nu, prévenir les départs de feu, surveiller des armoires électriques, lignes de production, zones de stockage et périmètres extérieurs. Grâce à sa précision de 50 mK et sa plage de -40 à 550 °C, elle mesure et alerte en temps réel. L’optique étroite 17° améliore la portée et la sélectivité sur des points critiques éloignés.

Qu’apporte l’angle thermique 17° R237 par rapport à des optiques plus larges ?

Un angle étroit concentre l’énergie thermique sur moins de pixels, ce qui permet d’augmenter la portée de détection et d’obtenir des mesures plus pertinentes sur des cibles distantes ou fines. Le modèle R237 (17° × 13°) est idéal pour viser des équipements précis, conduites, convoyeurs ou points chauds ponctuels, là où une optique plus large diluerait l’information et réduirait la précision pratique.

La caméra peut-elle fournir une image vidéo classique en plus de la thermographie ?

Oui, via ses capteurs optiques optionnels 6 MP ou 5 MP en progressive scan. Vous obtenez une image de sortie jusqu’à 6 MP (3072 × 2048) et pouvez superposer ou corréler l’analyse thermique scalable (336 × 252 px) avec le flux visuel. Les codecs H.264, MxPEG+, M-JPEG et JPEG garantissent une diffusion et un enregistrement efficaces selon les besoins de bande passante et d’archivage.

Quels sont les besoins d’alimentation et de réseau pour l’installation ?

La MX-M16TB-R237 (T) est alimentée en PoE IEEE 802.3af, classe 2/3 réglable (usine classe 3), avec une consommation typique de 9 W (10 W en pic court). La connectivité réseau s’effectue via Ethernet 100Base-T sur RJ45 (MxRJ45). Cette simplicité limite le câblage, accélère le déploiement et améliore la fiabilité, tout en restant compatible ONVIF pour une intégration VMS facilitée.

La caméra résiste-t-elle aux environnements difficiles et aux chocs ?

Oui. Elle est étanche et résistante à la poussière (IP66), supporte des chocs IK08 et fonctionne de -40 à +60 °C avec démarrage à froid à -30 °C. Son MTBF de 80 000 h témoigne d’une fiabilité élevée pour une utilisation continue. Le boîtier robuste et l’absence de pièces mécaniques sensibles (PTZ numérique) réduisent maintenance et risques de défaillance.

Quelles capacités de stockage et d’audio sont intégrées ?

Un DVR interne sur microSD 4 Go est inclus pour enregistrer localement, avec la possibilité d’étendre vers USB/NAS. Côté audio, la caméra intègre un microphone et un haut-parleur 16 bit / 16 kHz (HD Wideband Audio), utiles pour interphonie, dissuasion ou enregistrements synchronisés. Cette combinaison renforce la preuve vidéo et facilite les opérations sur site ou à distance.

Quels capteurs internes supplémentaires améliorent la détection ?

Outre l’imagerie thermique, la caméra embarque un PIR, un capteur de température, un capteur de bruit et un détecteur de choc. Certaines fonctions peuvent nécessiter une activation via mise à jour logicielle. Ces capteurs permettent de déclencher des événements multi-critères, réduire les fausses alertes et enrichir l’analyse des incidents, notamment en surveillance périmétrique et en supervision technique d’installations sensibles.

Quelle est la sensibilité en faible luminosité des capteurs optiques ?

En couleur : 0,1 lx @ 1/60 s et 0,005 lx @ 1 s. En noir & blanc : 0,02 lx @ 1/60 s et 0,001 lx @ 1 s. Cette performance en basse lumière complète parfaitement la thermographie pour fournir des détails visuels de contexte, même de nuit, et améliore la reconnaissance d’objets, de scènes et d’événements corrélés aux anomalies thermiques détectées.

Quels protocoles réseau et intégrations sont disponibles ?

La caméra supporte IPv4/IPv6, HTTP/HTTPS, FTP/FTPS, RTP/RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP (Client/Server), G.711 et G.722. Elle est compatible ONVIF pour une intégration VMS/PSIM standardisée. Cette richesse protocolaire permet l’authentification sécurisée, la diffusion temps réel, l’alarme par e‑mail, la synchronisation temporelle, l’audio bidirectionnel et l’interopérabilité avec des systèmes tiers.

Le zoom et le cadrage sont-ils mécaniques ou numériques ?

La MX-M16TB-R237 (T) utilise un PTZ numérique avec un zoom continu jusqu’à 8×. Sans pièces mécaniques, elle limite l’usure et le besoin de maintenance, tout en offrant un cadrage précis pour l’inspection. Associée à l’angle thermique 17°, cette approche permet de viser des zones spécifiques et d’ajuster rapidement la scène pour vérifier un point chaud ou un événement.

En quoi la MX-M16TB-R237 (T) optimise-t-elle le TCO du projet ?

Grâce au PoE, à l’enregistrement local, aux capteurs intégrés, au PTZ numérique sans mécanique, à la robustesse IP66/IK08 et à un MTBF élevé, le coût total de possession diminue. La compatibilité ONVIF et les nombreux protocoles simplifient l’intégration. La précision de 50 mK et la plage -40 à 550 °C réduisent les fausses alertes, accélèrent les diagnostics et évitent des arrêts coûteux, améliorant le ROI global.
