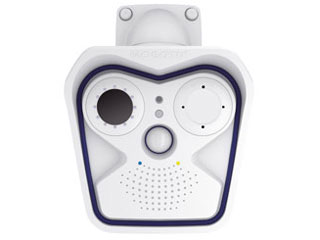

MX-M16TB-T119 (T) Caméra thermique radiométrique 25° 50 mK IP66

MX-M16TB-T119 (T) Caméra thermique radiométrique 25° 50 mK IP66 — détectez plus tôt, agissez plus vite

La MX-M16TB-T119 (T) de Mobotix est une caméra thermique radiométrique IP66 conçue pour des mesures de température fiables de -40 à 550 °C. Son capteur microbolomètre 336 × 252 pixels et une sensibilité thermique typique de 50 mK révèlent des écarts minimes, même à faible contraste. L’optique T119 (25°/19°) cible précisément zones et équipements critiques, tandis que l’option double capteur ajoute un module optique 6 MP. Robuste (IK08), économe (PoE, ~9 W) et riche en fonctions (analytique, audio, enregistrement local/NAS), elle s’intègre facilement via ONVIF et protocoles standard.

Précision radiométrique et sensibilité 50 mK

Obtenez des mesures de température précises de -40 à 550 °C grâce au capteur thermique microbolomètre non refroidi 336 × 252 px (pitch 17 µm) opérant sur 7,5–13,5 µm. Avec une sensibilité thermique typique de 50 mK (< 79 mK) et jusqu’à 9 fps, la MX-M16TB-T119 (T) met en évidence des écarts infimes. L’optique T119 offre un angle de 25° (H) × 19° (V) pour viser finement vos cibles, réduire les faux positifs et accélérer le diagnostic.

Robustesse IP66, IK08 et disponibilité

Conçue pour les environnements exigeants, la caméra résiste aux intempéries (IP66), aux chocs (IK08) et fonctionne de -40 à +60 °C, avec démarrage à froid dès -30 °C. Son MTBF de 80 000 h assure une continuité de service remarquable. Alimentée en PoE IEEE 802.3af (Classe 2/3 réglable, usine Classe 3) avec une consommation typique de 9 W, elle simplifie les installations tout en minimisant les coûts d’exploitation.

Double capteur et analyses intelligentes

Le boîtier IP thermographique permet une configuration double capteur: thermique + optique. Ajoutez un module 1/1,8″ CMOS 6 MP (3072 × 2048) pour enrichir la scène avec détails visibles, même à 0,1 lx (couleur) et 0,02 lx (N&B) à 1/60 s. Les détecteurs intégrés (PIR, température, choc avec mise à jour logicielle) et MxActivitySensor renforcent la détection d’événements, tandis que l’audio bidirectionnel 16 bit/16 kHz facilite l’interpellation et la dissuasion.

Intégration ouverte et enregistrement flexible

Profitez de l’ONVIF et d’un large éventail de protocoles (HTTP/S, RTP/RTSP, SIP client/serveur, SNMP, SMTP, NTP, IPv4/IPv6…) pour une intégration fluide. Enregistrez en interne sur microSD (4 Go fourni) ou en externe via USB/NAS avec MxFFS, pré/post-alarmes. Multistreaming, vPTZ, zoom numérique continu 8x et codecs MxPEG+, M-JPEG, JPEG (jusqu’à 6 MP) et H.264 optimisent bande passante, preuve vidéo et supervision multi-plateformes.

Description technique

La MX-M16TB-T119 (T) Caméra thermique radiométrique 25° 50 mK IP66 est un boîtier IP thermographique pouvant accueillir une configuration double capteur. Son module thermique repose sur un microbolomètre non refroidi de 336 × 252 pixels (pitch 17 µm), sensible sur 7,5–13,5 µm, avec une NETD typique de 50 mK (< 79 mK) et une cadence jusqu’à 9 fps. L’objectif T119 fournit un champ de vision de 25° (horizontal) × 19° (vertical) pour des mesures radiométriques de -40 à 550 °C.

Optionnellement, un capteur optique 1/1,8″ CMOS 6 MP (3072 × 2048) peut être ajouté, avec hautes sensibilités en faible luminosité. L’appareil offre un audio large bande (16 bit/16 kHz), un stockage microSD interne (4 Go) et enregistrement externe USB/NAS. Compatible ONVIF, il prend en charge MxPEG+, M-JPEG, JPEG (jusqu’à 6 MP) et H.264, de nombreux protocoles réseau, PoE IEEE 802.3af (Classe 2/3), et assure robustesse IP66/IK08, MTBF 80 000 h et large plage thermique opérationnelle.

Autres informations importantes

• Marque / Modèle : Mobotix Caméra thermographique M16B, 50 mK, T119 (25 degrés) — MX-M16TB-T119 (T)
• Type de caméra : Boîtier IP thermographique (configuration double capteur possible)
• Capteur thermique (type et résolution) : Microbolomètre non refroidi, 336 x 252 pixels
• Pitch pixel (capteur thermique) : 17 µm
• Plage spectrale infrarouge : 7, 5 – 13, 5 µm
• Sensibilité thermique (NETD) : Typ. 50 mK, < 79 mK
• Fréquence d’images maximale (thermique) : 9 fps
• Objectif thermique (T119) — angle de champ horizontal : 25°
• Objectif thermique (T119) — angle de champ vertical : 19°
• Plage de mesure radiométrique (température) : -40 à 550 °C (mesure par radiométrie thermique)
• Capteur optique (optionnel) : 1/1, 8″ CMOS, 6 MP (3072 x 2048) — module optique selon configuration
• Sensibilité lumineuse (capteur couleur) : 0, 1 lx @ 1/60 s ; 0, 005 lx @ 1 s
• Sensibilité lumineuse (capteur noir et blanc) : 0, 02 lx @ 1/60 s ; 0, 001 lx @ 1 s
• Audio intégré : Microphone et haut-parleur, 16 bit / 16 kHz (HD wideband)
• Détecteurs intégrés : PIR (présence), capteur de température, détecteur de choc (avec mise à jour logicielle), MxActivitySensor
• Stockage interne : MicroSD interne (4 Go fourni) ; enregistrement externe possible sur USB ou NAS
• Formats d’image : Configurable (ex. 4:3, 8:3, 16:9) jusqu’à 6 MP (3072 x 2048)
• Zoom numérique : Jusqu’à 8x continu
• Codecs vidéo : MxPEG+, M-JPEG, JPEG (jusqu’à 6 MP), H.264
• Compatibilité ONVIF : Compatible
• Protocoles réseau : IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, RTP, RTSP, UDP, SNMP, SMTP, DHCP, NTP, SIP (client/serveur), G.711, G.722
• Interfaces physiques : Ethernet 100Base-T (MxRJ45) x1, MiniUSB (MxMiniUSB), MxBus
• Connecteurs RJ45 : 1
• Entrées/sorties (signal) : Via accessoire (MX-232-IO-Box)
• Protection surtensions : Par boîtier d’accèssoire (MX-Overvoltage-Protection-Box)
• Alimentation : PoE IEEE 802.3af (PoE Classe 2/3 réglable ; réglage usine Classe 3)
• Consommation électrique typique : 9 W
• Consommation électrique (court terme) : Jusqu’à 10 W (court terme possible)
• Consommation supplémentaire via consommateurs externes : MxBUS max. 3 W ; USB max. 2, 5 W ; consommation additionnelle totale max. 4 W
• Stockage et enregistrement DVR : Enregistrement interne sur microSD, externe via USB ou NAS ; MxFFS supporté ; pré/post-alarmes
• Température de fonctionnement : -40 à +60 °C
• Démarrage à froid : Fonctionnel à partir de -30 °C
• Indice de protection : IP66
• Résistance aux chocs : IK08
• Dimensions (Hauteur × Largeur × Profondeur) : 210 × 158 × 207 mm
• Poids : 1320 g
• Processeur et mémoire : Processeur 6 dual-core avec GPU ; RAM 1 GB
• MTBF : 80 000 h
• Voyants d’état : 2 voyants multicolores
• Logiciel / version minimale prise en charge : Plateforme Mx6 (2e génération) — version logicielle prise en charge à partir de 5.1.0.x
• Fonctionnalités logicielles majeures : Multistreaming, vPTZ, zones d’exposition programmables, capture d’images, enregistrement temps/événement, enregistrement continu, génération de logos, logique d’événements liée, messagerie et API HTTP

FAQ

À quoi sert la MX-M16TB-T119 (T) Caméra thermique radiométrique 25° 50 mK IP66 ?

Elle sert à détecter, mesurer et surveiller des températures de -40 à 550 °C avec une sensibilité thermique de 50 mK. Son angle de 25°/19° cible précisément zones critiques (armoires électriques, machines, périmètres). Robuste IP66/IK08 et opérationnelle de -40 à +60 °C, elle convient aux sites industriels, infrastructures sensibles, sécurité périmétrique et maintenance prédictive.

La caméra peut-elle aussi filmer en visible en plus du thermique ?

Oui, le boîtier thermographique accepte une configuration double capteur. Vous pouvez ajouter un module optique 1/1,8″ CMOS 6 MP (3072 × 2048). Il offre d’excellentes sensibilités en faible luminosité (0,1 lx couleur / 0,02 lx N&B à 1/60 s) et complète la scène thermique avec des détails visibles utiles pour l’identification et la documentation.

Quelles sont les capacités d’enregistrement et de stockage intégrées ?

La MX-M16TB-T119 (T) enregistre localement sur microSD interne (4 Go fourni) et prend en charge l’enregistrement externe via USB ou NAS. Le système MxFFS gère la tolérance aux pannes et le tamponnage, avec pré/post-alarmes. Les images/flux peuvent être configurés jusqu’à 6 MP (formats 4:3, 8:3, 16:9) selon la scène et la bande passante.

Quels codecs et options de streaming sont disponibles ?

La caméra prend en charge MxPEG+, M-JPEG, JPEG (jusqu’à 6 MP) et H.264. Elle propose le multistreaming, vPTZ et un zoom numérique continu 8x pour adapter qualité et latence aux usages. La compatibilité ONVIF et de nombreux protocoles (HTTP/S, RTP/RTSP, SIP, etc.) facilitent l’intégration aux VMS et aux écosystèmes existants.

Comment s’intègre-t-elle au réseau et à la téléphonie ?

La caméra supporte IPv4/IPv6 et des protocoles riches: HTTP, HTTPS, FTP/FTPS, RTP/RTSP, UDP, SNMP, SMTP, DHCP, NTP et SIP en mode client/serveur, avec codecs audio G.711 et G.722. Vous pouvez déclencher des notifications, établir des appels SIP, et exploiter l’audio bidirectionnel 16 bit/16 kHz pour l’interpellation contextuelle.

Quelle est la robustesse mécanique et environnementale de l’appareil ?

Classée IP66, la caméra résiste à la poussière et aux jets d’eau, tandis que l’IK08 apporte une protection contre les chocs. Elle fonctionne de -40 à +60 °C, démarre dès -30 °C et affiche un MTBF de 80 000 h. Ces atouts assurent une disponibilité élevée en extérieur et en environnements industriels exigeants.

Quels détecteurs et analyses avancées sont inclus ?

Elle dispose d’un PIR de présence, d’un capteur de température, d’un détecteur de choc (activable via mise à jour logicielle) et de MxActivitySensor pour la détection intelligente de mouvement. Les fonctionnalités logicielles majeures incluent multistreaming, vPTZ, zones d’exposition programmables, enregistrements temps/événement/continu, génération de logos, logique d’événements liée, messagerie et API HTTP.

Quelle alimentation et quelle consommation prévoir ?

L’alimentation s’effectue en PoE IEEE 802.3af, classe 2/3 réglable (réglage usine Classe 3). La consommation est typiquement de 9 W, avec des pointes jusqu’à 10 W sur de courtes périodes. Des consommateurs externes sont possibles (MxBUS max. 3 W ; USB max. 2,5 W), pour une addition totale ne dépassant pas 4 W.

Quelles interfaces physiques sont disponibles pour la connexion et l’extension ?

La caméra offre un port Ethernet 100Base-T (MxRJ45) unique, un MiniUSB (MxMiniUSB) et MxBus. Un connecteur RJ45 est présent. Les entrées/sorties de signal se gèrent via l’accessoire MX-232-IO-Box. Pour la protection surtensions, utilisez la MX-Overvoltage-Protection-Box. Ces interfaces simplifient l’installation et l’extension fonctionnelle selon vos besoins.

Quelles sont les dimensions, le poids et la plateforme logicielle ?

Le boîtier mesure 210 × 158 × 207 mm pour un poids de 1320 g. Il embarque un processeur 6 dual-core avec GPU et 1 GB de RAM, deux voyants multicolores, et fonctionne sur la plateforme Mx6 (2e génération) avec prise en charge logicielle à partir de la version 5.1.0.x. Cette base garantit performances, évolutivité et pérennité applicative.
