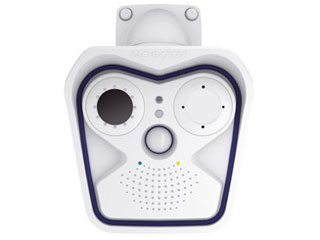

MX-M16TB-T237 (T) Caméra thermographique 50 mK 17° bi-capteur

MX-M16TB-T237 (T) Caméra thermographique 50 mK 17° bi-capteur : détectez plus vite, diagnostiquez mieux, sécurisez durablement

La MX-M16TB-T237 (T) Caméra thermographique 50 mK 17° bi-capteur de Mobotix associe une vision thermique ultra-sensible à une image optique 6 MP pour une analyse fiable, de jour comme de nuit. Grâce à son objectif T237 à 17°, elle isole précisément les zones critiques et mesure de -40 à 550 °C avec une NETD typique de 50 mK. Robuste (IP66, IK08), PoE et ONVIF, elle enregistre en interne et en externe, tout en offrant audio bidirectionnel et analytics embarqués pour une protection et une maintenance prédictives de haut niveau.

Précision thermique 50 mK pour détections fines

Avec un capteur thermique 336 x 252 pixels et une NETD typique de 50 mK (≤79 mK), la MX-M16TB-T237 (T) révèle des écarts de température minimes invisibles à l’œil nu. La plage spectrale 7,5–13,5 µm et la fréquence d’image jusqu’à 9 fps assurent une lecture stable. Le pas de pixel de 0,017 mm (17 µm) renforce la sensibilité pour anticiper les surchauffes, détecter des points chauds et optimiser la maintenance prédictive dans l’industrie et la sécurité.

Bi-capteur thermique + optique 6 MP pour preuves claires

Associez thermographie et imagerie visible grâce au double capteur: thermique pour la mesure et optique 6 MP (3072 x 2048) pour contextualiser et identifier les scènes. Le capteur 1/1,8″ CMOS en progressive scan fournit des images nettes, avec formats 4:3, 8:3 et 16:9. Les sensibilités jusqu’à 0,005 lx en couleur et 0,001 lx en N&B (à 1 s) assurent des prises de vue utiles en très faible lumière, facilitant l’analyse et l’archivage probant.

Champ étroit 17° T237 pour ciblage précis à distance

L’optique thermique T237 offre un champ horizontal de 17° et vertical de 13°, idéal pour concentrer la détection sur des infrastructures éloignées, des lignes de production, des enveloppes de bâtiments ou des périmètres sensibles. Ce cadrage serré augmente la portée utile, améliore le rapport signal/bruit et réduit les faux positifs. Combiné au zoom numérique vPTZ jusqu’à 8x, vous contrôlez finement les zones critiques avec moins de caméras et plus d’efficacité opérationnelle.

Intégration, enregistrement et audio embarqués

La compatibilité ONVIF (profil supporté), le multistream H.264/MxPEG+/M-JPEG/JPEG et le stockage MicroSD interne (4 GB inclus) simplifient le déploiement. L’enregistrement externe via USB ou NAS, l’audio bidirectionnel 16 bit/16 kHz (HD Wideband), le PoE IEEE 802.3af et les interfaces Ethernet 10/100, MxBus et MiniUSB favorisent une intégration fluide. Les capteurs intégrés (PIR, choc, température) et MxActivitySensor automatisent vos scénarios d’alertes, pré- et post-alarme incluses.

Description technique de la MX-M16TB-T237 (T) Caméra thermographique 50 mK 17° bi-capteur

La Mobotix Caméra thermographique M16B MX-M16TB-T237 (T) combine une voie thermique 336 x 252 pixels (NETD typ. 50 mK, ≤79 mK) et une voie optique 6 MP 1/1,8″ CMOS en progressive scan. L’objectif thermique T237 délivre un champ de 17°/13° (H/V) pour le ciblage précis. La plage spectrale 7,5–13,5 µm, la fréquence d’image jusqu’à 9 fps et le pas de pixel 17 µm offrent une mesure radiométrique fiable de -40 à 550 °C.

Côté vidéo, elle propose multistream H.264, MxPEG+, M-JPEG et JPEG, jusqu’à 6 MP (3072 x 2048) en optique et des formats 4:3, 8:3, 16:9. La sensibilité optique atteint 0,1 lx à 1/60 s (couleur) et 0,02 lx à 1/60 s (N&B), jusqu’à 0,005 lx et 0,001 lx à 1 s. PoE IEEE 802.3af (classe 2/3 réglable), consommation typique 9 W, IP66/IK08, -40 °C à +60 °C, démarrage à froid -30 °C, et enregistrement interne MicroSD.

Autres informations importantes

Conçue pour la fiabilité sur site, la MX-M16TB-T237 (T) s’appuie sur un processeur 6 Dual Core avec GPU et 1 GB de RAM, un DVR interne indépendant du zoom (plein format) et une API HTTP/HTTPS pour l’intégration. Les entrées/sorties via MX-232-IO-Box, l’audio bidirectionnel et les capteurs intégrés élargissent les cas d’usage: sécurité périmétrique, maintenance, contrôle de process et surveillance d’infrastructures.

• Type de caméra : Caméra IP thermographique double capteur (thermique + optique).
• Capteur thermique – résolution et caractéristiques : 336 x 252 pixels; NETD typ. 50 mK (≤79 mK); plage spectrale 7,5–13,5 µm; fréquence d’image maximale 9 fps; pas de pixel 0,017 mm (17 µm).
• Lentille thermique : T237 — champ horizontal 17° / champ vertical 13°.
• Capteur optique – résolution et type : 6 MP (3072 x 2048), capteur 1/1,8″ CMOS, progressive scan.
• Sensibilité lumineuse (optique) : Couleur : 0,1 lx @ 1/60 s; 0,005 lx @ 1 s — Noir&Blanc : 0,02 lx @ 1/60 s; 0,001 lx @ 1 s.
• Formats image et résolution maximale optique : Formats configurables (4:3, 8:3, 16:9) — résolution optique maximale 6 MP (3072 x 2048).
• Codec vidéo et streaming : H.264, MxPEG+, M-JPEG, JPEG; multistreaming.
• Compatibilité ONVIF : Compatible ONVIF (profil supporté).
• Stockage : MicroSD interne (4 GB inclus); enregistrement externe possible sur périphérique USB ou NAS.
• Audio : Microphone et haut-parleur intégrés; audio 16 bit / 16 kHz (HD Wideband).
• Interfaces et connectivité : Ethernet 10/100 (MxRJ45), MiniUSB (MxMiniUSB), MxBus; port RJ45 x1; IO et RS232 via boîte d’interface optionnelle.
• Alimentation et consommation : Alimentation PoE IEEE 802.3af; PoE Classe 2/3 réglable (usine : Classe 3); consommation typique 9 W (pointe possible 10 W).
• Plage de mesure thermographique (radiométrie) : Mesure radiométrique de température (thermique) de -40 à 550 °C.
• Température de fonctionnement : -40 °C à +60 °C (démarrage à froid à -30 °C).
• Indice de protection et résistance aux chocs : Indice de protection IP66; résistance aux chocs IK08.
• Dimensions (H x L x P) : 210 mm x 158 mm x 207 mm.
• Poids : 1320 g.
• Processeur et mémoire : Processeur 6 Dual Core (avec GPU); RAM 1 GB.
• Fonctions d’enregistrement et logiciel : DVR interne (MicroSD), enregistrement plein format indépendamment du zoom, MxFFS, pré-alarme et post-alarme, Multistream, vPTZ, zones d’exposition programmables, API HTTP/HTTPs.
• Détection et capteurs intégrés : PIR (détecteur infrarouge passif), capteur de température, capteur de choc (avec mise à jour SW), MxActivitySensor, détection de sabotage/tamper.
• Zoom numérique : Zoom numérique continu jusqu’à 8x (vPTZ).
• Entrées/sorties externes : Entrées/sorties IO et RS232 disponibles via accessoire MX-232-IO-Box.
• Voyants d’état : 2 LED multicolores d’état.

FAQ – MX-M16TB-T237 (T) Caméra thermographique 50 mK 17° bi-capteur

Qu’est-ce qui différencie la MX-M16TB-T237 (T) des autres caméras thermiques ?

Cette Mobotix Caméra thermographique M16B combine un capteur thermique 336 x 252 pixels à NETD typique de 50 mK avec une caméra optique 6 MP 1/1,8″ progressive scan. L’optique T237 (17°/13°) cible finement les zones éloignées. Elle offre multistream H.264/MxPEG+/M-JPEG/JPEG, compatibilité ONVIF, audio bidirectionnel, enregistrement interne MicroSD et robustesse IP66/IK08 pour une solution tout-en-un prête pour l’industrie.

À quoi sert l’angle étroit 17° de l’objectif thermique T237 ?

Le champ horizontal 17° et vertical 13° permet de concentrer l’analyse thermique sur des points précis, d’augmenter la portée utile et de réduire les interférences en arrière-plan. Idéal pour périmètres, lignes de production et infrastructures, il améliore la détection des points chauds, la précision des mesures radiométriques de -40 à 550 °C et limite les faux positifs en environnements complexes.

La caméra peut-elle s’intégrer à mon VMS existant via ONVIF ?

Oui. La MX-M16TB-T237 (T) est compatible ONVIF (profil supporté), ce qui facilite son intégration dans la plupart des VMS standards. Vous bénéficiez du multistream, des flux H.264/MxPEG+/M-JPEG/JPEG, de l’audio, et des événements pour configurer des scénarios d’alarme. L’API HTTP/HTTPS et MxFFS complètent l’intégration pour des workflows souples et performants.

Quelle est la sensibilité en faible luminosité du capteur optique 6 MP ?

Le capteur 6 MP atteint 0,1 lx à 1/60 s en couleur et 0,02 lx à 1/60 s en N&B, avec des performances jusqu’à 0,005 lx (couleur) et 0,001 lx (N&B) à 1 s. Combiné au progressive scan et aux formats 4:3, 8:3, 16:9, il fournit des images nettes et exploitables en conditions de faible éclairage pour compléter la thermographie.

Quelles options d’enregistrement et de stockage sont disponibles ?

La caméra intègre un DVR sur MicroSD (4 GB inclus) et enregistre en plein format, indépendamment du zoom. Vous pouvez étendre le stockage vers un périphérique USB ou un NAS. Les fonctions MxFFS, pré- et post-alarme, Multistream et vPTZ offrent une gestion fine des flux et des événements, pour une conservation probante et une recherche rapide.

Comment est alimentée la caméra et quelle est sa consommation ?

La MX-M16TB-T237 (T) fonctionne en PoE IEEE 802.3af, avec une classe PoE réglable 2/3 (usine : classe 3). Sa consommation typique est de 9 W, avec des pointes possibles à 10 W. Cette efficacité énergétique simplifie le déploiement sur réseaux existants et réduit les coûts d’exploitation tout en assurant des performances thermographiques constantes.

La caméra résiste-t-elle aux environnements difficiles ?

Oui. Avec un boîtier IP66 et une résistance aux chocs IK08, elle supporte la poussière, la pluie et les impacts modérés. Sa plage de fonctionnement est de -40 °C à +60 °C, avec démarrage à froid à -30 °C. Ces caractéristiques garantissent une fiabilité élevée en extérieur et dans des environnements industriels exigeants, sans accessoires additionnels lourds.

Quels capteurs et analytics embarqués sont disponibles ?

La caméra intègre un PIR, un capteur de température, un capteur de choc (via mise à jour logicielle), MxActivitySensor et la détection de sabotage/tamper. Ces détecteurs, couplés aux zones d’exposition programmables, à la pré/post-alarme et aux profils de stream, permettent d’automatiser des alertes fiables, de réduire les faux positifs et d’optimiser les processus de maintenance et de sécurité.

Quelles interfaces physiques et E/S sont proposées ?

Vous disposez d’un port Ethernet 10/100 (MxRJ45), d’un MiniUSB (MxMiniUSB) et de MxBus. Les E/S et RS232 sont disponibles via l’accessoire optionnel MX-232-IO-Box, pour piloter des dispositifs externes. Deux LED multicolores d’état facilitent le diagnostic sur site. Cette connectivité rend l’installation flexible, que ce soit en retrofit ou en nouveaux projets.

L’audio est-il pris en charge et à quelle qualité ?

Oui. La MX-M16TB-T237 (T) intègre un microphone et un haut-parleur pour l’audio bidirectionnel, en 16 bit / 16 kHz (HD Wideband). Cette qualité assure des échanges clairs pour l’interpellation, l’assistance ou l’analyse d’événements. Couplée à l’enregistrement interne et aux flux vidéo, elle enrichit les preuves et améliore les scénarios de sécurité et de supervision.
