Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73

Mx-O-M73TB-336R100: captez l’invisible et sécurisez vos opérations grâce à une radiométrie thermique précise

Le Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73 de MOBOTIX transforme votre caméra M73 en outil d’aide à la décision. Son microbolomètre non refroidi radiométrique (CIF 336 × 256) détecte des écarts thermiques subtils (NETD typ. 50 mK) sur une large plage de -40 à +550 °C. Avec un champ de vision de 45° × 35°, une optique 7,5 mm f/1,25 et jusqu’à 20 événements de température configurables, vous obtenez des alertes fiables et exploitables. Livré avec plaque frontale de remplacement M73 pour une intégration rapide et propre.

Radiométrie de précision, alertes exploitables

Le Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73 fournit des mesures calibrées et fiables. La plage de mesure -40 à +550 °C couvre la surveillance process, la maintenance prédictive et la prévention incendie. Configurez jusqu’à 20 événements de température pour déclencher des alertes ciblées, réduire les faux positifs et prioriser les interventions. Cette radiométrie calibrée transforme votre M73 en capteur décisionnel polyvalent, capable de documenter les dépassements et d’étayer vos rapports sécurité et qualité avec des données thermiques vérifiables.

Sensibilité élevée, lisibilité en toute condition

Grâce à une sensibilité thermique typique de 50 mK (< 79 mK), le module distingue des variations minimes de température, même en environnements exigeants. La résolution CIF 336 × 256, l’optique 7,5 mm à grande ouverture f/1,25 et des pixels de 17 µm maximisent le contraste thermique. Le champ de vision 45° × 35° couvre largement zones et processus. Jusqu’à 9 ips (25/30 ips en version -FAST sur demande) garantissent une visualisation fluide adaptée à la détection d’événements thermiques rapides.

Intégration M73 rapide et propre

Conçu pour la plateforme MOBOTIX M73, ce module thermique 336-R100 est livré avec une plaque frontale de remplacement M73 pour un montage soigné, limitant l’immobilisation. Compact (48,5 × 48,5 × 70 mm) et léger (170 g sans plaque / 265 g avec), il s’intègre sans alourdir l’installation. L’image 336 × 256 est scalable jusqu’à 3072 × 2048 pixels, facilitant la supervision sur murs d’images ou interfaces web tout en préservant la pertinence des données radiométriques.

Polyvalence pour sécurité et industrie

La plage spectrale 7,5 à 13,5 µm garantit une détection fiable des signatures thermiques dans de multiples scénarios: surveillance périmétrique, contrôle de process, maintenance d’actifs, détection précoce d’échauffements. Les 20 événements configurables permettent d’adapter les seuils par zone, matériau ou période. Combiné aux applications analytiques M73, le Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73 devient un composant clé d’une stratégie de sûreté, de conformité et d’efficacité opérationnelle.

Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73 – Description technique

Le Mobotix module thermique 336-R100 pour M73 exploite un microbolomètre non refroidi radiométrique, offrant une résolution thermique CIF de 336 × 256 pixels avec une sensibilité typique de 50 mK (< 79 mK). Son optique 7,5 mm, à grande ouverture f/1,25, et des pixels de 17 µm délivrent un excellent contraste thermique sur un champ de vision de 45° × 35°. La plage spectrale de 7,5 à 13,5 µm permet de capter les émissions infrarouges pertinentes pour l’analyse thermique.

La radiométrie thermique calibrée autorise des mesures entre -40 et +550 °C, avec jusqu’à 20 événements de température configurables. Le module produit jusqu’à 9 images/s, avec option -FAST sur demande pour 25/30 images/s. L’image maximale est de 336 × 256 pixels, scalable jusqu’à 3072 × 2048 pixels. Dimensions: 48,5 × 48,5 × 70 mm. Poids: 170 g sans plaque / 265 g avec plaque. Livré avec plaque frontale de remplacement M73 pour une intégration immédiate.

Autres informations importantes

Le Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73 est spécialement conçu pour la plateforme MOBOTIX M73 et inclut une plaque frontale de remplacement M73. Il combine robustesse, précision et flexibilité de configuration pour s’adapter à des scénarios critiques de sûreté et d’industrie. Voici ses caractéristiques essentielles, regroupées pour faciliter votre évaluation technique:

• Type de capteur: Microbolomètre non refroidi (thermique, radiométrique)
• Résolution thermique: 336 × 256 pixels (CIF)
• Sensibilité thermique (NETD): Typ. 50 mK (< 79 mK)
• Plage spectrale: 7,5 à 13,5 µm
• Champ de vision (horizontal × vertical): 45° × 35°
• Longueur focale: 7,5 mm
• Ouverture (f/): f/1,25
• Taille du pixel: 17 µm
• Fréquence d’images maximale: 9 images/s (version -FAST sur demande : 25/30 images/s)
• Radiométrie thermique: Oui (capteur radiométrique calibré)
• Plage de mesure de température: -40 à +550 °C
• Nombre d’événements de température configurables: Jusqu’à 20
• Taille d’image maximale: 336 × 256 pixels (scalable jusqu’à 3072 × 2048 pixels)
• Dimensions (L × l × H): 48,5 × 48,5 × 70 mm
• Poids (sans plaque / avec plaque): 170 g / 265 g

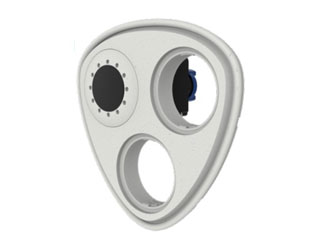

• Livraison: Mobotix module thermique 336-R100 avec plaque frontale pour M73, incl. plaque frontale de remplacement M73

FAQ – Mx-O-M73TB-336R100 module thermique radiométrique 336×256 M73

Le module est-il compatible avec toutes les caméras MOBOTIX ?

Le Mx-O-M73TB-336R100 est conçu spécifiquement pour la plateforme MOBOTIX M73. Il est livré avec une plaque frontale de remplacement M73 facilitant l’intégration mécanique. Pour d’autres modèles de caméras MOBOTIX, des modules ou accessoires différents peuvent être requis. Vérifiez toujours la compatibilité matérielle et logicielle de votre châssis M73 avant installation afin de garantir l’alignement optique et les fonctions radiométriques.

Quelle précision puis-je attendre des mesures radiométriques ?

Le capteur radiométrique calibré fournit des mesures fiables sur la plage -40 à +550 °C, avec une sensibilité thermique typique de 50 mK (< 79 mK). Cette sensibilité permet de discerner de faibles gradients thermiques. La précision effective dépend des conditions d’émissivité, de la distance, des réflexions et de l’étalonnage opérationnel. L’optimisation des paramètres d’émissivité et de zone de mesure améliore la répétabilité des résultats.

Le champ de vision convient-il à la surveillance d’une zone moyenne ?

Oui. Avec 45° × 35° de champ de vision et une focale de 7,5 mm, le Mx-O-M73TB-336R100 couvre efficacement des zones de taille moyenne tout en conservant une densité de pixels thermique cohérente. Ce compromis entre largeur et détail facilite la détection d’anomalies de surface, d’échauffements localisés et de points chauds sur des équipements, des lignes de production ou des périmètres rapprochés.

Quelle est la cadence d’images et dans quels cas choisir la version -FAST ?

La fréquence standard atteint 9 images/s, suffisante pour la plupart des usages de mesure et d’alarme. Pour des scènes dynamiques ou des applications nécessitant une meilleure temporalité (suivi de processus rapides, validation d’événements), la version -FAST sur demande propose 25/30 images/s. Le choix dépend de votre cas d’usage, du cadre réglementaire et de la charge réseau/stockage prévue.

Puis-je configurer des seuils d’alarme multiples ?

Oui. Vous pouvez définir jusqu’à 20 événements de température configurables. Cela permet d’associer des seuils distincts à des zones, des équipements ou des périodes, avec des actions adaptées (alertes, enregistrements, intégrations). Cette granularité améliore la pertinence opérationnelle, réduit les fausses alertes et favorise une réponse priorisée selon le risque, la criticité et la stratégie de sûreté ou de maintenance.

L’image 336 × 256 est-elle exploitable sur un mur d’images ?

Absolument. La taille native de 336 × 256 pixels est scalable jusqu’à 3072 × 2048 pixels, ce qui facilite l’affichage sur des moniteurs haute résolution ou des murs d’images. L’upscaling n’ajoute pas de détail thermique, mais assure une visualisation confortable et la lisibilité des overlays, des isothermes et des repères de mesure dans des environnements de supervision.

Qu’apporte l’ouverture f/1,25 et la taille de pixel de 17 µm ?

Une grande ouverture f/1,25 laisse davantage de rayonnement infrarouge atteindre le capteur, améliorant le rapport signal/bruit en conditions difficiles. Les pixels de 17 µm offrent un bon compromis entre sensibilité et netteté thermique. Combinés, ces paramètres renforcent la stabilité des mesures, la clarté des contours thermiques et la détection de faibles écarts, essentiels pour les diagnostics et la prévention d’incidents.

Le module est-il livré avec tout le nécessaire pour l’installation ?

Le Mobotix module thermique 336-R100 est livré avec une plaque frontale pour M73, incluant une plaque frontale de remplacement M73. Cette fourniture simplifie et accélère l’intégration. Assurez-vous de disposer du châssis M73, de l’alimentation et de la configuration logicielle adéquate. Un positionnement correct et une calibration des paramètres radiométriques optimiseront les performances dès la mise en service.

Comment la plage spectrale 7,5 à 13,5 µm influence-t-elle l’usage ?

Cette plage correspond au domaine infrarouge lointain utilisé pour la thermographie. Elle est idéale pour mesurer l’émission thermique d’objets et de surfaces dans des scénarios industriels et de sûreté. Elle permet d’évaluer des températures sans contact, de détecter des points chauds et d’anticiper des défaillances. L’ajustement de l’émissivité et l’évitement des réflexions améliorent la fiabilité des lectures.

Quelles sont les dimensions et le poids pour la planification d’intégration ?

Le module mesure 48,5 × 48,5 × 70 mm, pour un poids de 170 g sans plaque et 265 g avec plaque. Sa compacité convient aux configurations serrées et aux montages multi-capteurs sur M73. Ces valeurs facilitent la planification mécanique, la charge admissible sur support et l’équilibre de l’ensemble, tout en garantissant une mise en œuvre propre et durable.
