Mx-O-M73TB-336R150 Module thermique radiométrique M73 336×256

Mx-O-M73TB-336R150 : captez, mesurez et alertez en un instant grâce à la radiométrie précise 336×256

Le Mx-O-M73TB-336R150 Module thermique radiométrique M73 336×256 de Mobotix vous offre une détection thermique fiable et des mesures de température précises pour sécuriser vos sites en continu. Avec sa résolution 336 × 256 (CIF), son champ de vision 25° × 19° et sa sensibilité thermique de 50 mK (typ.), il identifie des écarts infimes et déclenche jusqu’à 20 événements radiométriques configurables. Léger et robuste (IP67, IK04), il s’intègre facilement au M73 et est livré avec une plaque frontale thermique et une plaque de remplacement. Idéal pour surveillance, maintenance prédictive et sûreté.

Radiométrie précise et réactive

Mesurez des températures de -40 à +550 °C avec une finesse remarquable grâce à une sensibilité thermique (NETD) de 50 mK (typ.). Le Mx-O-M73TB-336R150 Module thermique radiométrique M73 336×256 détecte les écarts minimes et vous permet de configurer jusqu’à 20 événements d’alerte. Sa résolution 336 × 256 pixels (CIF) et son optique en germanium assurent des mesures stables dans la bande 7,5 à 13,5 µm, pour des diagnostics rapides, fiables et exploitables dans des environnements complexes.

Robuste, endurant et économe

Conçu pour durer, ce module thermique Mobotix affiche un indice IP67, une résistance aux chocs IK04 et fonctionne de -40 à +65 °C avec une humidité de 5 % à 95 % non condensante. Sa consommation électrique est de seulement 1 W (capteur CIF), limitant l’empreinte énergétique sans compromis sur la performance. Le boîtier en PBT-30GF et la lentille en germanium garantissent fiabilité, stabilité mécanique et performance optique en conditions difficiles, à l’intérieur comme à l’extérieur.

Intégration plug-and-play M73

Optimisé pour la plateforme M73, le Mx-O-M73TB-336R150 s’installe rapidement. Il est fourni avec une plaque frontale thermique et inclut une plaque frontale de remplacement M73, réduisant le temps d’arrêt et simplifiant la maintenance. La configuration de 20 événements température et la gestion native par l’écosystème Mobotix facilitent l’automatisation des alertes, la corrélation avec d’autres capteurs du M73 et l’exploitation au quotidien sans complexité logicielle.

Vision optimisée 25° × 19°

Le champ de vision de 25° (horizontal) × 19° (vertical) concentre l’analyse sur les zones essentielles pour des diagnostics précis et une détection précoce des anomalies énergétiques, mécaniques ou électriques. La plage spectrale 7,5 à 13,5 µm maximise la lisibilité thermique sur la plupart des matériaux. Alliée à la définition 336 × 256, cette optique en germanium offre des images radiométriques exploitables pour la maintenance prédictive, la surveillance périmétrique et la sécurité industrielle.

Description technique

Le Mx-O-M73TB-336R150 Module thermique radiométrique M73 336×256 est un module thermique radiométrique CIF (336 × 256 pixels) pour Mobotix M73. Il exploite une lentille en germanium, optimisée pour la bande infrarouge 7,5 à 13,5 µm, avec un champ de vision de 25° × 19°. Sa sensibilité thermique de 50 mK (typ.) révèle des variations fines, tandis que la radiométrie intégrée offre des mesures fiables de -40 à +550 °C, avec 20 événements de température configurables.

Robuste et économe, il consomme 1 W (capteur CIF) et fonctionne de -40 à +65 °C, 5 % à 95 % d’humidité non condensante. Sa conception IP67 et IK04, avec boîtier en PBT-30GF, garantit une résistance aux environnements difficiles. Livré avec une plaque frontale thermique et une plaque frontale de remplacement M73, ce module s’intègre rapidement à la caméra M73 pour la surveillance, la sûreté et la maintenance prédictive.

Autres informations importantes

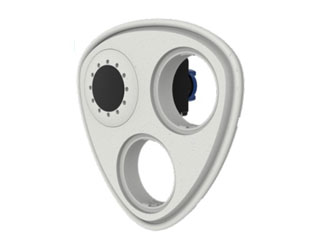

Mobotix module thermique 336-R150 avec plaque frontale pour M73, CIF (336 x 256 pixels), avec radiométrie thermique, 25 ° x 19 °, incl. plaque frontale de remplacement M73.

• Résolution maximale d’image : 336 x 256 pixels
• Type de capteur : Thermique, radiométrique
• Champ de vision horizontal : 25°
• Champ de vision vertical : 19°
• Sensibilité thermique (NETD) : 50 mK (typ.) ;
• Plage spectrale infrarouge : 7,5 à 13,5 µm
• Plage de mesure de température (radiométrie) : -40 à +550 °C
• Nombre d’événements température configurables : 20
• Consommation électrique (capteur CIF) : 1 W
• Température de fonctionnement : -40 à +65 °C
• Humidité de fonctionnement : 5 % à 95 % non condensante
• Indice de protection (IP) : IP67
• Résistance aux chocs (IK) : IK04
• Matériau du boîtier : PBT-30GF
• Matériau de la lentille : Germanium
• Plaque frontale thermique fournie : Oui

FAQ

Le Mx-O-M73TB-336R150 est-il compatible avec toutes les caméras Mobotix M73 ?

Oui. Le Mx-O-M73TB-336R150 Module thermique radiométrique M73 336×256 est spécifiquement conçu pour la plateforme M73. Il s’intègre mécaniquement et logiquement au boîtier du M73 et est livré avec une plaque frontale thermique et une plaque frontale de remplacement M73, ce qui facilite l’installation et la maintenance sans adaptateur supplémentaire.

Quelle est la précision de mesure thermique et la sensibilité du capteur ?

Le module offre une sensibilité thermique (NETD) de 50 mK (typ.), ce qui permet de distinguer de très faibles écarts de température. La radiométrie couvre une plage de -40 à +550 °C. Combinée à la résolution 336 × 256 et à la plage spectrale 7,5 à 13,5 µm, cette sensibilité garantit des mesures stables et répétables dans des environnements exigeants.

Quel est le champ de vision du module thermique M73 336×256 ?

Le champ de vision est de 25° à l’horizontal et 19° à la verticale. Ce FOV ciblé favorise les analyses de zones critiques, les mesures fiables sur des composants identifiés et la détection d’anomalies localisées. Il convient parfaitement aux applications industrielles, énergétiques et de sûreté où la précision prime sur l’ultra-grand-angle.

Le module est-il adapté aux environnements extérieurs difficiles ?

Absolument. Le Mx-O-M73TB-336R150 est certifié IP67 et IK04, avec un boîtier en PBT-30GF. Il fonctionne de -40 à +65 °C et supporte une humidité de 5 % à 95 % non condensante. Ces caractéristiques assurent une résistance à la poussière, à l’eau, aux chocs et aux écarts thermiques, pour une fiabilité long terme en extérieur.

Combien d’événements radiométriques peut-on configurer ?

Vous pouvez paramétrer jusqu’à 20 événements de température. Cela permet de définir des seuils multiples, des fenêtres de mesure et des scénarios d’alerte adaptés à chaque zone critique. Les événements peuvent déclencher notifications, enregistrements, ou actions automatiques du système M73 pour une supervision proactive et granulaire.

Quelle est la consommation électrique du capteur et l’impact sur le système ?

La consommation du capteur CIF est de 1 W, ce qui est très faible et facilite l’intégration sans surcharger l’alimentation de la caméra M73. Cette efficacité énergétique contribue à limiter l’échauffement interne, à préserver la longévité du système et à réduire les coûts d’exploitation tout en garantissant une performance thermique constante.

La lentille et les matériaux influencent-ils la performance ?

Oui. La lentille en germanium, matériau idéal pour l’infrarouge lointain, optimise la transmission dans la plage 7,5 à 13,5 µm. Le boîtier en PBT-30GF assure rigidité, stabilité et résistance aux conditions difficiles. Cette combinaison garantit une image radiométrique fiable, limitant les distorsions et préservant la précision de mesure sur la durée.

Le module est-il livré avec des accessoires pour une installation rapide ?

Oui. Le Mobotix module thermique 336-R150 est fourni avec une plaque frontale thermique pour M73 et inclut une plaque frontale de remplacement M73. Ces éléments accélèrent l’intégration mécanique, réduisent les temps d’arrêt lors de la maintenance et assurent une compatibilité parfaite avec le châssis et l’esthétique de la gamme M73.

Quelles sont les limites environnementales d’utilisation ?

Le Mx-O-M73TB-336R150 fonctionne de -40 à +65 °C avec une humidité de 5 % à 95 % non condensante. Sa protection IP67 le met à l’abri de la poussière et des immersions temporaires, tandis que l’IK04 garantit une résistance aux chocs. Respecter ces limites assure la stabilité des mesures et la durabilité du module.

En quoi ce module optimise-t-il la maintenance prédictive et la sûreté ?

Grâce à sa radiométrie de -40 à +550 °C, sa sensibilité de 50 mK (typ.) et ses 20 événements configurables, le Mx-O-M73TB-336R150 détecte précocement les dérives thermiques. Le FOV 25° × 19° et la résolution 336 × 256 permettent d’isoler des composants critiques. Couplé à la robustesse IP67/IK04, il fournit des alertes fiables et exploitables en continu.
