Mx-O-M73TB-336T150 Module thermique M73 336×256 plaque frontale : précision, portée et installation express
Boostez la fiabilité de votre surveillance thermique avec le Mx-O-M73TB-336T150 Module thermique M73 336×256 plaque frontale. Conçu pour la caméra Mobotix M73, ce module CIF 336 × 256 pixels offre un champ de vision de 25° × 19° et une sensibilité typ. 50 mK pour visualiser des écarts thermiques subtils. La plaque frontale de remplacement incluse simplifie l’intégration et raccourcit vos délais de déploiement. Mesurez au centre (2×2 pixels) de -40 °C à +550 °C, en 9 images/s, avec option -FAST 25/30 ips sur demande, tout en consommant ≈ 1 W.
Installation rapide et propre

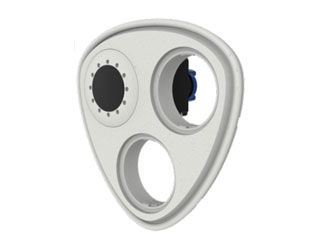

Le Mx-O-M73TB-336T150 est livré avec une plaque frontale de remplacement M73, parfaitement ajustée, pour une intégration plug-and-play. Cette conception réduit les manipulations, garantit un positionnement fiable du capteur et préserve l’esthétique de la caméra. Vous économisez du temps sur site, minimisez les risques d’erreur d’assemblage et accélérez la mise en service, tout en bénéficiant d’une finition robuste et homogène pour l’ensemble du système M73 Mobotix.
Qualité thermique et sensibilité
Profitez d’une résolution CIF (336 × 256 pixels) combinée à une sensibilité thermique (NETD) typ. 50 mK, < 79 mK. Cette précision aide à révéler des différences de température fines dans la bande infrarouge 7, 5 – 13, 5 µm. Le champ de vision de 25° × 19° équilibre portée et détails pour de nombreuses applications de sécurité, maintenance et supervision, avec une restitution thermique stable et exploitable au quotidien sur la plateforme M73.
Mesure thermique au point central
Besoin d’un contrôle de température simple et fiable au cœur de la scène ? Le module fournit une mesure ponctuelle centrée (zone 2×2 pixels) couvrant -40 °C à +550 °C. Idéal pour vérifier un équipement critique, sécuriser un seuil d’alarme ou documenter une tendance, même si le module est sans radiométrie (mesure radiométrique complète non disponible). Vous obtenez ainsi une donnée utile sans complexifier votre configuration.
Efficience énergétique et fluidité
Avec une consommation électrique d’environ ≈ 1 W, le Mx-O-M73TB-336T150 optimise l’autonomie de votre installation et limite les coûts d’exploitation. Le flux à 9 images/s assure une visualisation fluide et économique ; et si votre projet l’exige, une version -FAST est disponible sur demande pour du 25/30 images/s. Vous adaptez ainsi la fluidité à vos besoins, sans compromis sur la stabilité du système M73.
Description technique
Le Mx-O-M73TB-336T150 Module thermique M73 336×256 plaque frontale est un module thermique (capteur thermique non-radiométrique) Mobotix pour caméra M73. Il propose une résolution maximale de 336 × 256 pixels (CIF) avec un format d’image CIF. Son champ de vision est de 25° à l’horizontal et 19° à la verticale, pour une couverture précise. La sensibilité thermique (NETD) est typ. 50 mK, < 79 mK, et la bande spectrale infrarouge couverte est 7, 5 – 13, 5 µm.
Ce modèle est sans radiométrie (mesure radiométrique complète non disponible), mais offre une mesure de température ponctuelle centrée (zone 2×2 pixels) avec une plage de -40 °C à +550 °C (mesurage centré 2×2 pixels). La fréquence d’images est de 9 images/s (version -FAST sur demande : 25/30 images/s). La consommation électrique est d’environ ≈ 1 W. Livré incl. plaque frontale de remplacement M73, il se distingue par son intégration aisée et son efficacité énergétique.
Autres informations importantes
Le Mx-O-M73TB-336T150 Module thermique M73 336×256 plaque frontale est spécifiquement conçu pour la plateforme Mobotix M73. Il est recommandé d’utiliser le dernier firmware M73 pour assurer la compatibilité et tirer parti des algorithmes thermiques. La plaque frontale incluse facilite l’alignement du capteur et limite les vibrations. Pour des environnements exigeants, veillez au positionnement optimal (hauteur, angle, distance) afin de maximiser la précision de la mesure centrée. L’option -FAST (25/30 ips) doit être demandée lors du chiffrage. Pour des besoins de radiométrie complète, envisager un modèle radiométrique dédié. Ce module, en 9 ips et ≈ 1 W, s’intègre dans les architectures basse consommation et s’inscrit parfaitement dans les applications de sûreté, de supervision et de maintenance préventive sur M73.
FAQ
Qu’est-ce que le Mx-O-M73TB-336T150 Module thermique M73 336×256 plaque frontale ?
Il s’agit d’un module thermique Mobotix pour la caméra M73, offrant une résolution CIF de 336 × 256 pixels et livré avec une plaque frontale de remplacement M73. Il couvre la bande infrarouge 7, 5 – 13, 5 µm, fonctionne à 9 images/s (avec option -FAST 25/30 ips) et consomme ≈ 1 W. Il est sans radiométrie complète mais propose une mesure ponctuelle centrée (2×2 pixels).
Le module est-il radiométrique ?
Non. Le Mx-O-M73TB-336T150 est sans radiométrie (mesure radiométrique complète non disponible). En revanche, il intègre une mesure de température au point central (zone 2×2 pixels) couvrant -40 °C à +550 °C. Cette approche convient aux contrôles simples et aux seuils d’alerte au centre de l’image, tout en réduisant la complexité d’exploitation et de calibration.
Quelle résolution et quel format d’image propose-t-il ?
La résolution maximale est de 336 × 256 pixels, conforme au format CIF. Ce format optimise l’équilibre entre niveau de détail thermique et ressources système sur la plateforme M73. Il permet un suivi fiable des variations thermiques dans le champ de vision, tout en conservant une latence faible et une compatibilité optimale avec les flux de la caméra Mobotix M73.
Quel est le champ de vision du Mx-O-M73TB-336T150 ?
Le module offre un champ de vision horizontal de 25° et vertical de 19°. Cette focale assure une couverture resserrée et précise, idéale pour cibler des zones critiques ou des équipements spécifiques. En pratique, cela permet d’améliorer la lisibilité des écarts thermiques sur la zone surveillée, sans diluer l’information dans un angle trop large.
Quelle sensibilité thermique (NETD) et quelle bande spectrale ?
La sensibilité thermique (NETD) est typ. 50 mK, < 79 mK, ce qui aide à distinguer de faibles différences de température. La bande spectrale infrarouge couverte est 7, 5 – 13, 5 µm, adaptée à de nombreuses applications de surveillance thermique. Cette combinaison favorise une image thermique exploitable, stable et informative dans la plupart des scénarios courants sur M73.
Quelle est la fréquence d’images et existe-t-il une version plus rapide ?
La fréquence d’images est de 9 images/s en standard, ce qui convient à la majorité des usages de sûreté et de supervision. Si votre application nécessite plus de fluidité, une version -FAST est disponible sur demande, à 25/30 images/s. Cette option améliore la perception des mouvements rapides tout en conservant la stabilité du système M73.
Quelles températures peut-on mesurer avec ce module ?
La mesure de température disponible est ponctuelle, centrée, sur une zone 2×2 pixels, avec une plage de -40 °C à +550 °C. Cette capacité suffit pour surveiller un point critique au centre de l’image et déclencher des alertes. Pour une cartographie radiométrique complète, il faudra envisager un modèle explicitement radiométrique.
Quelle est la consommation électrique du Mx-O-M73TB-336T150 ?
La consommation électrique est d’environ ≈ 1 W. Cette efficience énergétique contribue à la fiabilité globale, limite l’échauffement interne et facilite l’intégration dans des systèmes à budget énergétique contraint. Elle s’inscrit dans une logique d’optimisation des coûts d’exploitation et de disponibilité accrue sur les installations Mobotix M73.
Le module inclut-il des accessoires pour l’installation ?
Oui. Le Mx-O-M73TB-336T150 est livré incl. plaque frontale de remplacement M73. Cette plaque dédiée accélère l’installation, garantit l’alignement mécanique du capteur et préserve la robustesse de l’ensemble. Elle évite des adaptations hasardeuses et contribue à une finition professionnelle, essentielle pour la fiabilité et la pérennité de votre système thermique M73.
Avec quels appareils ce module est-il compatible ?
Il est conçu pour la caméra Mobotix M73. Pour garantir une intégration sans friction, utilisez un firmware M73 à jour et respectez les recommandations de montage du constructeur. Grâce à son format CIF (336 × 256) et à ses flux 9 ips (ou -FAST 25/30 ips), il s’insère naturellement dans l’écosystème logiciel et matériel de la plateforme M73.
