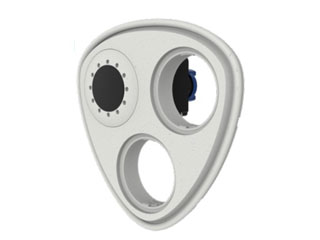

Mx-O-M73TB-640T100 module thermique M73 VGA 45° plaque frontale

Mx-O-M73TB-640T100: le module thermique M73 VGA 45° qui détecte tôt, réagit vite et sécurise mieux

Augmentez la fiabilité de vos scénarios de sûreté grâce au Mx-O-M73TB-640T100 module thermique M73 VGA 45° plaque frontale. Conçu pour Mobotix M73, ce module 640 x 480 détecte les écarts thermiques là où la lumière visible échoue. Son champ de vision 45° x 37° couvre large sans perdre en précision, tandis que sa sensibilité typ. 50 mK révèle des détails subtils pour des alertes pertinentes. Compact, économe et prêt à l’emploi avec sa plaque frontale incluse, il optimise vos projets sans complexité.

Détection thermique haute précision en toutes conditions

Le Mx-O-M73TB-640T100 module thermique M73 VGA 45° plaque frontale offre une résolution 640 x 480 pixels et une sensibilité thermique typ. 50 mK, < 79 mK. Résultat : une lecture fine des écarts thermiques, même dans la pénombre, la fumée légère ou les environnements complexes. Le microbolomètre non refroidi délivre une stabilité remarquable, limitant les faux positifs et améliorant la pertinence des alertes pour la sécurité périmétrique, la prévention incendie précoce et la surveillance industrielle.

Couverture 45° x 37° optimisée pour des scènes réelles

Avec un champ de vision horizontal de 45° et vertical de 37°, ce module thermique M73 VGA 45° équilibre parfaitement couverture et détail. Vous captez l’essentiel de la scène sans diluer l’information thermique. Idéal pour les façades de bâtiments, entrepôts, parkings ou zones critiques, il réduit le besoin de multiples capteurs. Sa résolution VGA exploite tout le flux utile, pour une identification de zones chaudes cohérente et exploitable par vos VMS.

Intégration M73 rapide avec plaque frontale fournie

Livré avec plaque frontale de remplacement M73, le Mx-O-M73TB-640T100 s’intègre en un minimum de temps dans votre architecture Mobotix. Son format compact (48, 5 × 48, 5 × 70 mm) et sa masse maîtrisée simplifient la mise en œuvre sur site, même en hauteur. La consommation 1, 2 W préserve vos budgets énergétiques et facilite l’alimentation. Vous bénéficiez d’une solution prête à installer, sans accessoires complexes ni adaptations coûteuses.

Des flux adaptés: 9 ips ou FAST 25/30 ips sur demande

Adaptez la fluidité à votre scénario. Par défaut, le module délivre 9 images/s pour limiter la bande passante tout en conservant une excellente lisibilité. Pour les besoins dynamiques, la version FAST 25/30 images/s est disponible sur demande. Vous alignez ainsi performance visuelle et contraintes réseau, tout en restant conforme aux exigences opérationnelles de vos sites sensibles et aux règles locales d’exportation.

Description technique du Mx-O-M73TB-640T100 module thermique M73 VGA 45°

Le Mx-O-M73TB-640T100 est un Mobotix module thermique 640-T100 avec plaque frontale pour M73, VGA (640 x 480 Pixel), 45° x 37 °, incl. plaque frontale de remplacement M73. Basé sur un microbolomètre non refroidi avec un pitch des pixels de 17 µm, il couvre la plage spectrale infrarouge de 7, 5 – 13, 5 µm. Sa sensibilité thermique typ. 50 mK, < 79 mK assure une détection fine des variations thermiques critiques.

Conçu pour la fiabilité, il fournit 9 images/s (version FAST 25/30 images/s sur demande) et une radiométrie non radiométrique avec mesure ponctuelle 2×2 pixels au centre. Ses dimensions compactes 48, 5 × 48, 5 × 70 mm et sa faible consommation 1, 2 W facilitent l’intégration. Masse: 170 g (sans façade) ; 265 g (avec façade). Le tout s’insère nativement dans l’écosystème M73, avec plaque frontale fournie pour une installation nette et durable.

Autres informations importantes

Le Mx-O-M73TB-640T100 module thermique M73 VGA 45° plaque frontale est idéal pour la surveillance périmétrique, la détection de points chauds, la maintenance prédictive et la sécurité incendie précoce. Il s’utilise en complément de la vidéo visible pour fiabiliser les alertes. L’inclusion de la plaque frontale de remplacement M73 accélère les déploiements et standardise le rendu esthétique. Veillez à respecter les réglementations locales sur les fréquences d’images et l’export, notamment pour la version FAST.

• Type de capteur : Microbolomètre non refroidi
• Résolution : 640 x 480 pixels (VGA)
• Sensibilité thermique (NETD) : typ. 50 mK, < 79 mK
• Plage spectrale infrarouge : 7, 5 – 13, 5 µm
• Pitch des pixels : 17 µm
• Champ de vision horizontal : 45°
• Champ de vision vertical : 37°
• Fréquence d’images (max) : 9 images/s (version FAST 25/30 images/s sur demande)
• Radiométrie : Non radiométrique (mesure ponctuelle 2×2 pixels au centre)
• Dimensions (H × L × P) : 48, 5 × 48, 5 × 70 mm
• Masse : 170 g (sans façade) ; 265 g (avec façade)
• Consommation électrique : 1, 2 W

FAQ — Mx-O-M73TB-640T100 module thermique M73 VGA 45° plaque frontale

Le Mx-O-M73TB-640T100 est-il compatible avec toutes les caméras M73 ?

Oui, ce module thermique est conçu spécifiquement pour la plateforme Mobotix M73. Il est livré avec une plaque frontale de remplacement M73, ce qui facilite l’intégration mécanique et esthétique. Aucune adaptation lourde n’est nécessaire. Vérifiez simplement la version de firmware de votre M73 pour bénéficier d’une reconnaissance optimale du module et des fonctions thermiques disponibles.

Quelle est la valeur ajoutée de la résolution 640 x 480 (VGA) pour l’analyse thermique ?

La résolution 640 x 480 offre un maillage de pixels dense, utile pour détecter des gradients thermiques subtils sur des scènes étendues. Couplée au pitch 17 µm et à la sensibilité typ. 50 mK, elle améliore la précision d’alerte et réduit les zones d’incertitude. Vous obtenez des contours thermiques plus nets, de meilleures séparations de zones et des diagnostics plus fiables dans vos logiciels d’analyse.

La fréquence d’images 9 images/s suffit-elle pour la sécurité périmétrique ?

Dans la majorité des cas, 9 images/s suffisent pour la détection et la confirmation d’événements thermiques, tout en réduisant la bande passante. Pour des scénarios très dynamiques ou des exigences spécifiques de fluidité, la version FAST 25/30 images/s est disponible sur demande. Cette flexibilité vous permet d’ajuster la performance vidéo à vos besoins opérationnels et contraintes réglementaires locales.

Le module est-il radiométrique pour une prise de température précise ?

Ce modèle est non radiométrique. Il propose une mesure ponctuelle 2×2 pixels au centre, utile pour un repère indicatif. Pour des besoins de thermométrie avancée, Mobotix propose d’autres variantes radiométriques. Dans bien des cas de sûreté et de détection précoce, l’analyse relative des écarts thermiques fournie par ce module suffit pour déclencher des scénarios et orienter des interventions ciblées.

Quelle est l’efficacité de détection en environnement sombre ou enfumé ?

Le module capte dans la plage infrarouge 7, 5 – 13, 5 µm, indépendante de la lumière visible. Il performe donc dans l’obscurité et peut percer certains écrans visuels comme la fumée légère. Sa sensibilité thermique typ. 50 mK, < 79 mK rend visibles des deltas de température discrets, améliorant la fiabilité d’alerte lorsque la vidéo standard est aveugle, notamment en surveillance périmétrique nocturne.

Quelle est la consommation et l’impact énergétique du Mx-O-M73TB-640T100 ?

Avec seulement 1, 2 W de consommation électrique, ce module thermique M73 VGA 45° est très économe. Cette efficacité simplifie l’alimentation des installations et réduit les coûts d’exploitation sur la durée. Elle permet aussi des déploiements sur sites contraints, tout en maintenant des performances thermiques fiables et un fonctionnement stable, y compris dans des architectures PoE correctement dimensionnées.

Quelles sont les dimensions et la masse pour l’installation sur M73 ?

Le module mesure 48, 5 × 48, 5 × 70 mm. Sa masse est de 170 g sans façade et 265 g avec façade. Ce format compact s’intègre facilement dans la caméra M73, sans imposer de contraintes mécaniques majeures. L’équilibre poids/taille facilite l’installation sur mât, façade ou plafond, tout en garantissant un maintien fiable et un alignement stable du champ de vision 45° x 37°.

Le champ de vision 45° x 37° convient-il aux grandes zones ?

Oui, ce FOV offre une couverture large tout en conservant une densité de pixels suffisante pour analyser des détails thermiques pertinents. Pour des parkings, entrepôts ou façades, vous optimisez le nombre de points d’installation. Associé à la résolution 640 x 480 et au pitch 17 µm, il équilibre couverture et précision, évitant le saupoudrage de capteurs et simplifiant la maintenance.

Que contient l’emballage du Mx-O-M73TB-640T100 module thermique M73 VGA 45° ?

Le produit est fourni avec une plaque frontale de remplacement M73, ce qui accélère l’intégration physique et assure une finition soignée. Vous bénéficiez du module thermique 640-T100 pour M73 en résolution VGA (640 x 480 Pixel) avec FOV 45° x 37°. Cette approche “prête à poser” réduit les temps d’arrêt et garantit la cohérence mécanique avec les boîtiers M73 existants, sans accessoires complexes.

Dans quels cas choisir la version FAST 25/30 images/s sur demande ?

Optez pour la version FAST lorsque vos scénarios nécessitent une meilleure fluidité: scènes très dynamiques, suivi d’objets rapides, synchronisation fine avec d’autres capteurs, ou exigences réglementaires et contractuelles spécifiques. Elle améliore la lisibilité temporelle des événements thermiques. Assurez-vous toutefois de la conformité export et des capacités réseau/stockage, afin de tirer pleinement parti de cette fréquence d’images accrue.
