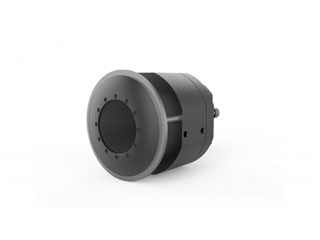

Mx-O-M7SB-336RS100 Module caméra thermique radiométrique 336×256

Mx-O-M7SB-336RS100 : captez l’invisible, gagnez en précision et en sécurité

Le Mx-O-M7SB-336RS100 est un module caméra thermique radiométrique 336×256 conçu par Mobotix (Module thermique S7x 336-R100) pour offrir une mesure de température fiable, une vision thermique nette et une intégration robuste. Grâce à sa sensibilité thermique typ. 50 mK, sa radiométrie −40 °C à +550 °C et son boîtier IP67, il détecte rapidement les anomalies thermiques et sécurise vos installations, même en conditions difficiles. Idéal pour la maintenance prédictive, la surveillance périmétrique et le contrôle qualité, il fournit des alertes précises et des données exploitables, tout en restant économe en énergie.

Mesures radiométriques précises et exploitables

La fonction Thermal Radiometry du Mx-O-M7SB-336RS100 mesure les températures de −40 °C à +550 °C avec une précision typique de ±10 °C. Cette capacité permet d’identifier en temps réel les points chauds, les pertes d’énergie et les dérives de process. Dans l’industrie, l’énergie, le bâtiment ou la sécurité, vous transformez chaque pixel en donnée exploitable pour déclencher des alertes, prioriser les interventions et documenter vos conformités, sans contact ni interruption de service.

Sensibilité élevée pour une détection fine

Avec une sensibilité thermique (NETD) typ. 50 mK (< 79 mK), le microbolomètre non refroidi révèle les écarts thermiques les plus subtils. Les défauts d’isolation, échauffements anormaux de composants, fuites ou stagnations apparaissent clairement, même à faible contraste thermique. Le capteur 336 × 256 pixels et le champ de vue 45° × 35° offrent un excellent compromis entre détail et couverture, pour une analyse fiable sur lignes de production, enceintes techniques ou sites extérieurs.

Robustesse industrielle et disponibilité 24/7

Conçu pour durer, le module affiche un indice de protection IP67 et une résistance aux chocs IK04. Il fonctionne de −40 °C à +65 °C et supporte 5 % à 95 % d’humidité non condensante. Sa lentille en germanium et son boîtier PBT-30GF garantissent fiabilité et stabilité. La faible consommation (~1 W) assure un fonctionnement continu 24/7, en intérieur comme en extérieur, avec une maintenance réduite et une intégration durable sur vos infrastructures.

Intégration flexible et imagerie évolutive

Le Mx-O-M7SB-336RS100 propose une fréquence d’images de 9 ips et une mise à l’échelle d’image jusqu’à 3072 × 2048 pixels, idéale pour l’analyse et la documentation. Plusieurs variantes de champ de vue (45° × 35°, 25° × 19°, 17° × 13°) et d’ouvertures (f/1,25 à f/1,5) s’adaptent à vos scénarios. Compatible avec le PTMount thermal, il s’intègre proprement aux systèmes Mobotix S7x pour des déploiements rapides et une exploitation homogène.

Description technique du Mx-O-M7SB-336RS100

Le Mx-O-M7SB-336RS100 (Mobotix, Module thermique S7x 336-R100) embarque un microbolomètre non refroidi 336 × 256 pixels pour la détection infrarouge dans la bande 7,5 – 13,5 µm. Sa focale ≈ 7,5 mm (f/1,25) et son champ de vue 45° × 35° fournissent un cadrage polyvalent, tandis que la sensibilité thermique typ. 50 mK capture de faibles écarts de température. La fréquence d’images maximale de 9 images/s facilite le monitoring continu tout en optimisant la bande passante.

La fonction radiométrique (Thermal Radiometry) mesure de −40 °C à +550 °C avec une précision typique ±10 °C. L’optique en germanium et le boîtier PBT-30GF assurent durabilité et stabilité. L’indice IP67, la résistance IK04, et la plage de fonctionnement −40 °C à +65 °C garantissent une fiabilité élevée. L’image peut être mise à l’échelle jusqu’à 3072 × 2048 pixels pour l’analyse. Consommation typique ~1 W, installation compacte et compatibilité PTMount thermal complètent l’ensemble.

• Résolution d’image : 336 × 256 pixels
• Type de capteur : Microbolomètre non refroidi (thermique)
• Sensibilité thermique (NETD) : Typ. 50 mK ; < 79 mK
• Plage spectrale infrarouge : 7,5 – 13,5 µm
• Taille des pixels : 17 µm
• Champ de vue (horizontal × vertical) : 45° × 35°
• Focale et ouverture : ≈ 7,5 mm, f/1,25
• Fréquence d’images maximale : 9 images/s
• Taille d’image maximale (scalable) : Jusqu’à 3072 × 2048 pixels (mise à l’échelle)
• Fonction radiométrique (mesure de température) : Oui (Thermal Radiometry)
• Plage de mesure de température (radiométrie) : −40 °C à +550 °C
• Précision typique de la mesure de température : ±10 °C (typ.)
• Pixel pitch : 17 µm
• Consommation électrique typique (module CIF) : ≈ 1 W
• Indice de protection : IP67
• Résistance aux chocs : IK04
• Matériaux principaux : Boîtier: PBT-30GF ; Lentille: Germanium
• Dimensions (module seul) : 73 mm (+4,4 mm verre frontal) × Ø57 mm (Ø63 mm avec verre)
• Poids (module seul) : ≈ 310 g
• Dimensions (avec PTMount thermal) : 98,5 mm × Ø106 mm
• Poids (avec PTMount thermal) : ≈ 620 g
• Température de fonctionnement : −40 °C à +65 °C
• Humidité de fonctionnement : 5 % à 95 % non condensant
• Champ de vue alternatif (autres variantes disponibles) : 25° × 19° ; 17° × 13° (selon variante)
• Ouverture numérique / focales disponibles : f/1,25 – f/1,5 (selon variante de focale)

Autres informations importantes

Le Mx-O-M7SB-336RS100, aussi référencé Mobotix Module thermique S7x 336-R100, est conçu pour une intégration directe dans les écosystèmes Mobotix. Sa faible consommation simplifie l’alimentation en périphérie et limite l’échauffement. Les variantes de champ de vue et d’ouverture offrent une adaptation précise à la distance et à la scène. La fréquence 9 ips convient aux usages de surveillance, d’analyse thermique et de conformité, tout en optimisant les ressources réseau et le stockage pour des déploiements multi-sites.

Qu’est-ce que le Mx-O-M7SB-336RS100 et à qui s’adresse-t-il ?

Le Mx-O-M7SB-336RS100 est un module caméra thermique radiométrique 336×256 de Mobotix (Module thermique S7x 336-R100). Il s’adresse aux responsables maintenance, HSE, sûreté, facility managers et intégrateurs recherchant une détection thermique fiable, des mesures de température exploitables et une résistance environnementale IP67/IK04, pour l’industrie, l’énergie, le bâtiment, la logistique, l’agri/agro, la production et la surveillance périmétrique 24/7.

En quoi la radiométrie du Mx-O-M7SB-336RS100 est-elle utile ?

La radiométrie transforme chaque pixel en mesure de température dans une plage de −40 °C à +550 °C, avec une précision typique de ±10 °C. Vous détectez les échauffements, pertes thermiques, fuites et anomalies avant la panne. Cela permet des alertes automatiques, une maintenance prédictive, la preuve documentaire de conformité et des interventions ciblées, réduisant risques, coûts et temps d’arrêt.

Quelle est la qualité d’image thermique et la sensibilité ?

Le capteur microbolométrique non refroidi 336 × 256 fournit une image nette, avec une sensibilité thermique (NETD) typ. 50 mK (< 79 mK). Il révèle des écarts très faibles, essentiels pour repérer des défauts discrets. Le champ de vue 45° × 35° et la focale ≈ 7,5 mm f/1,25 offrent un excellent compromis entre détail et couverture. L’image peut être mise à l’échelle jusqu’à 3072 × 2048 pour l’analyse.

Le module est-il robuste pour l’extérieur et les environnements exigeants ?

Oui. Le boîtier PBT-30GF avec lentille en germanium, l’indice IP67 et la résistance IK04 assurent une protection contre la poussière, l’eau et les chocs. La plage de fonctionnement de −40 °C à +65 °C et l’humidité 5 % à 95 % non condensant garantissent des performances fiables en environnements industriels, en extérieur, en chambres techniques ou zones humides, 24/7.

Quelles sont les options de champ de vue et d’ouverture ?

De série, le Mx-O-M7SB-336RS100 propose 45° × 35° avec une focale ≈ 7,5 mm f/1,25. Des variantes existent en 25° × 19° et 17° × 13°, avec des ouvertures de f/1,25 à f/1,5 selon la focale. Vous choisissez ainsi la couverture et la portée adaptées à vos distances cibles, tailles d’objets et exigences de précision de mesure.

Quelle est la fréquence d’images et son impact ?

La fréquence maximale est de 9 images/s. Elle est idéale pour la surveillance continue, la détection d’anomalies thermiques et la documentation, tout en limitant la consommation de bande passante et de stockage. Ce taux d’images convient à la majorité des cas d’usage industriels et de sûreté, tout en s’intégrant facilement aux architectures réseau existantes.

Le module consomme-t-il beaucoup d’énergie ?

Non. La consommation électrique typique est d’environ 1 W (module CIF), ce qui facilite l’alimentation périphérique et réduit le coût opérationnel. Cette efficacité énergétique permet de déployer de nombreux points de mesure thermique sans surdimensionner l’infrastructure, tout en limitant l’échauffement intrinsèque du système et en augmentant la fiabilité à long terme.

Comment s’intègre-t-il avec les systèmes Mobotix ?

Le Mx-O-M7SB-336RS100 est prévu pour l’écosystème Mobotix S7x. Il est compatible avec le PTMount thermal (dimensions assemblées 98,5 mm × Ø106 mm ; poids ≈ 620 g) pour une installation propre. Les flux, l’analyse, la configuration et les profils d’alerte se gèrent de manière homogène, simplifiant déploiement, maintenance et évolutivité multi-sites.

Quelles sont les dimensions et matériaux du module ?

Le module seul mesure 73 mm (+4,4 mm de verre frontal) × Ø57 mm (Ø63 mm avec verre) pour un poids d’environ 310 g. Les matériaux principaux sont un boîtier en PBT-30GF et une lentille en germanium, gage de robustesse, stabilité thermique et transmission optimale dans la bande infrarouge 7,5 – 13,5 µm.

Quel est l’intérêt de la mise à l’échelle jusqu’à 3072 × 2048 ?

La mise à l’échelle jusqu’à 3072 × 2048 pixels améliore la lisibilité et la documentation des inspections sans modifier la résolution native du capteur. Elle facilite l’annotation, le reporting et la corrélation avec d’autres sources vidéo. Cette flexibilité est utile pour les audits, la formation, les rapports de conformité et le partage clair des constats avec les équipes.

Le Mx-O-M7SB-336RS100 convient-il à la maintenance prédictive ?

Oui. Sa radiométrie, sa sensibilité NETD typ. 50 mK et sa stabilité environnementale en font un outil fiable pour suivre les dérives thermiques d’équipements. Il permet de définir des seuils d’alerte, d’automatiser la surveillance et de déclencher des interventions ciblées avant la panne. Vous réduisez les arrêts, sécurisez les personnels et optimisez votre budget maintenance.
