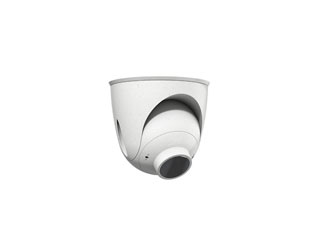

Mx-O-M7SB-336TP100 Module thermique PT S7x S74A 336×256 45×35°

Mx-O-M7SB-336TP100 : voyez l’invisible et sécurisez vos périmètres 24/7, même dans l’obscurité totale

Le Mx-O-M7SB-336TP100 Module thermique PT S7x S74A 336×256 45×35° de Mobotix est conçu pour protéger les zones critiques sans compromis, jour et nuit. Grâce à sa vision thermique performante, il détecte la présence, les intrusions et les mouvements là où la lumière fait défaut. Sa résolution 336 × 256 et son champ 45° × 35° offrent un équilibre optimal entre portée et précision. Robuste, discret et facile à intégrer sur monture S7x/S74A, il répond aux exigences des sites sensibles, périmètres extérieurs, infrastructures et zones industrielles. Une solution fiable, durable et immédiatement opérationnelle.

Vision thermique en obscurité totale

Assurez une surveillance continue quand les caméras visibles sont aveugles. Le Mx-O-M7SB-336TP100 exploite la plage spectrale 7,5 – 13,5 µm pour rendre perceptibles les écarts thermiques, même sans aucune lumière ambiante. Idéal pour parkings, périmètres, dépôts ou sites sensibles, il révèle les silhouettes et mouvements masqués par la nuit, la fumée légère ou le brouillard, et réduit la dépendance à l’éclairage, limitant coûts d’infrastructure et risques de sabotage.

Sensibilité 50 mK pour une détection précise

Grâce à une sensibilité thermique (NETD typique) de 50 mK, le module distingue de très faibles différences de température. Cette finesse de détection permet d’identifier plus tôt une présence, une fuite thermique ou un point chaud anormal. Associée à la résolution 336 × 256, elle améliore la pertinence des alertes et la qualité d’analyse, tout en limitant les fausses alarmes, pour des décisions plus rapides et des interventions mieux ciblées.

Intégration simple sur S7x/S74A et mise en œuvre rapide

Conçu par Mobotix pour la monture S7x et l’utilisation avec le boîtier S74A, le Mx-O-M7SB-336TP100 s’installe et se câble aisément grâce à son cordon de 2 m. L’intégration matérielle et logicielle est fluide, réduisant le temps d’arrêt et les coûts d’installation. Vous bénéficiez d’un module thermique immédiatement exploitable, compatible avec votre architecture existante, et d’une maintenance simplifiée via un écosystème éprouvé et pérenne.

Champ 45° × 35° et 9 ips pour une surveillance maîtrisée

Le champ de vue 45° × 35° offre un cadrage pertinent pour la détection périmétrique et la protection des zones d’accès. À 9 images/s, la vidéo thermique reste fluide pour l’analyse et l’archivage, tout en optimisant la bande passante. Ce compromis améliore la lisibilité des scènes, la détection de mouvement et la cohérence des preuves, sans alourdir l’infrastructure réseau ni le stockage.

Description technique

Le Mx-O-M7SB-336TP100 Module thermique PT S7x S74A 336×256 45×35° de Mobotix est un module capteur thermique dédié à la monture S7x (utilisé avec boîtier S74A). Il délivre une image CIF (336 × 256 pixels) avec une résolution maximale de 336 × 256, une fréquence d’images thermique de 9 images/s et un champ de vue de 45° × 35°. La détection est non radiométrique (sans radiométrie) et s’effectue dans la plage spectrale 7,5 – 13,5 µm.

Sa sensibilité thermique (NETD typique) de 50 mK permet de discerner de légères variations de température pour une détection fiable. Le module est livré avec un câble de connexion de 2 m pour une installation flexible. Conçu pour la surveillance en obscurité totale, il se révèle idéal pour les périmètres extérieurs et les sites sensibles où la robustesse, la fiabilité et la simplicité d’intégration priment.

Autres informations importantes

Ce module thermique est optimisé pour la protection périmétrique, les zones d’accès et les environnements industriels ou critiques. En l’absence de radiométrie, il n’effectue pas de mesure de température absolue mais excelle dans la détection de présence et de mouvements. Pour des performances optimales, positionnez-le afin d’éviter les sources de chaleur parasites, calibrez les zones de détection et validez l’orientation 45° × 35° en fonction de la scène réelle.

FAQ

Qu’est-ce que le Mx-O-M7SB-336TP100 et à quoi sert-il ?

Le Mx-O-M7SB-336TP100 est un module thermique Mobotix pour monture S7x, utilisé avec le boîtier S74A. Il sert à détecter personnes et mouvements en obscurité totale grâce à une image thermique CIF (336 × 256 pixels). Avec son champ 45° × 35° et 9 images/s, il est idéal pour la surveillance de périmètres et sites sensibles nécessitant fiabilité et discrétion.

Le module propose-t-il la mesure de température radiométrique ?

Non. Ce modèle est sans radiométrie et réalise une détection non radiométrique. Concrètement, il met en évidence les contrastes thermiques mais ne fournit pas de valeurs de température absolues. Cette approche convient parfaitement à la sécurité périmétrique, à la détection d’intrusion et au suivi de mouvements, tout en simplifiant l’intégration et en réduisant la complexité de configuration.

Quelle est la résolution et le format d’image fournis ?

Le module délivre une image thermique au format CIF (336 × 256 pixels), avec une résolution maximale de 336 × 256. Ce format offre un excellent compromis entre précision, portée de détection et ressources système. Il facilite l’analyse des scènes, réduit la bande passante et permet une intégration fluide dans les solutions Mobotix basées sur la monture S7x/S74A.

Quel est l’angle de vue et comment impacte-t-il la couverture ?

Le champ de vue est de 45° × 35°. Cet angle équilibre largeur de scène et densité de pixels, très utile pour surveiller des couloirs, clôtures, portails et linéaires de périmètre. Il permet un cadrage précis réduisant les zones mortes. En planifiant l’implantation, vous optimisez la couverture et améliorez la détection tout en limitant le chevauchement entre caméras.

Le module fonctionne-t-il vraiment sans lumière ?

Oui. La surveillance en obscurité totale est un cas d’usage clé. Le capteur thermique travaille dans la plage spectrale 7,5 – 13,5 µm et détecte les différences de rayonnement infrarouge indépendamment de l’éclairage visible. Il reste opérationnel quand les éclairages sont coupés, face aux conditions nocturnes, au brouillard léger ou à la fumée peu dense, améliorant la continuité de service.

Quelle est la sensibilité thermique et pourquoi est-ce important ?

La sensibilité thermique (NETD typique) est de 50 mK. Plus la valeur est faible, plus le capteur distingue de petites différences de température. Cela améliore la précision de détection, réduit les fausses alertes et aide à repérer des mouvements subtils ou des anomalies thermiques. Vous obtenez ainsi des alarmes plus pertinentes et une surveillance plus efficace.

À quelle fréquence d’images fonctionne le module ?

Le Mx-O-M7SB-336TP100 fonctionne à 9 images/s en thermique. Ce débit assure une lecture fluide suffisante pour la détection et l’analyse, tout en préservant la bande passante et le stockage. Il convient parfaitement à la sécurité périmétrique, où la priorité est donnée à la fiabilité de détection, à la cohérence des séquences et à l’efficacité opérationnelle.

Comment s’intègre-t-il aux systèmes Mobotix existants ?

Le module est conçu pour la monture S7x et s’utilise avec le boîtier S74A, garantissant une intégration matérielle native. Le câble de connexion de 2 m facilite le positionnement dans le boîtier et la gestion des liaisons. Cette compatibilité réduit la complexité d’installation, accélère le déploiement et assure une maintenance centralisée dans l’écosystème Mobotix.

Dans quels environnements ou applications est-il le plus adapté ?

Il excelle sur les périmètres extérieurs, les sites sensibles, les zones industrielles et les zones d’accès nécessitant une surveillance 24/7. Sa capacité à fonctionner sans éclairage le rend pertinent pour les parkings, entrepôts, clôtures et toitures. En détectant les écarts thermiques, il renforce la sécurité là où les caméras visibles sont limitées ou facilement contournées.

Que faut-il savoir pour l’installation et l’orientation ?

Prévoyez un cadrage cohérent avec le champ 45° × 35° et évitez les sources de chaleur directes dans le champ. Utilisez le câble de 2 m pour un montage propre dans le boîtier S74A. Calibrez zones et seuils d’alarme selon la scène réelle. Validez les performances sur plusieurs créneaux horaires pour fiabiliser les scénarios d’alerte.
